公開番号2025117096
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011779
出願日2024-01-30
発明の名称静的コーン試験装置と静的コーン試験方法
出願人大成建設株式会社,株式会社地盤試験所
代理人個人,個人
主分類E02D 33/00 20060101AFI20250804BHJP(水工;基礎;土砂の移送)
要約【課題】大掛かりな準備作業を不要として、経済的かつ効率的に地下構造物の内部から静的コーン試験を実施することのできる、静的コーン試験装置と静的コーン試験方法を提供する。

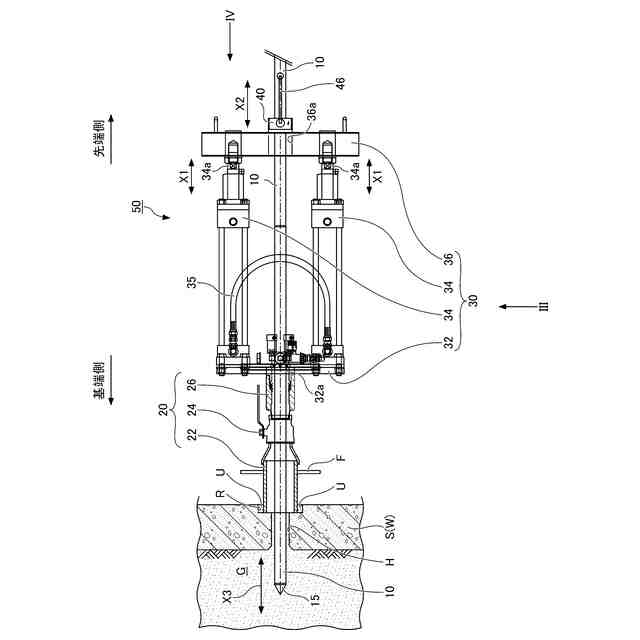

【解決手段】コーンの形状を呈するプローブ15を、構造物Sの内部から静的に地盤に圧入して地盤特性を測定する、静的コーン試験装置50であり、構造物Sに設けられている貫通孔Hに挿通され、先端にプローブ15を備えているロッド10と、構造物Sに固定される固定部20と、固定部20に基端側が固定され、固定部20から反力を得て伸縮する伸縮部30と、伸縮部30の先端側に固定され、ロッド10の一部を把持する把持部40とを有し、把持部40がロッド10の一部を把持した状態で伸縮部30が縮むことにより、ロッド10の先端のプローブ15を地盤Gに圧入する。
【選択図】図2
特許請求の範囲【請求項１】
コーンの形状を呈するプローブを、構造物の内部から静的に地盤に圧入して地盤特性を測定する、静的コーン試験装置であって、
前記構造物に設けられている貫通孔に挿通され、先端に前記プローブを備えている、ロッドと、
前記構造物に固定される、固定部と、
前記固定部に基端側が固定され、該固定部から反力を得て伸縮する、伸縮部と、
前記伸縮部の先端側に固定され、前記ロッドの一部を把持する、把持部とを有し、
前記把持部が前記ロッドの一部を把持した状態で前記伸縮部が縮むことにより、該ロッドの先端の前記プローブを地盤に圧入することを特徴とする、静的コーン試験装置。
続きを表示（約 1,400 文字）【請求項２】
前記伸縮部は、
前記固定部に取り付けられて、前記ロッドが挿通される第１挿通孔を備えている、不動部材と、
前記不動部材に取り付けられる油圧シリンダと、
前記油圧シリンダのピストンに取り付けられ、該ピストンとともにスライドし、前記ロッドが挿通される第２挿通孔を備えている、可動部材とを備え、
前記可動部材に対して前記把持部が取り付けられていることを特徴とする、請求項１に記載の静的コーン試験装置。
【請求項３】

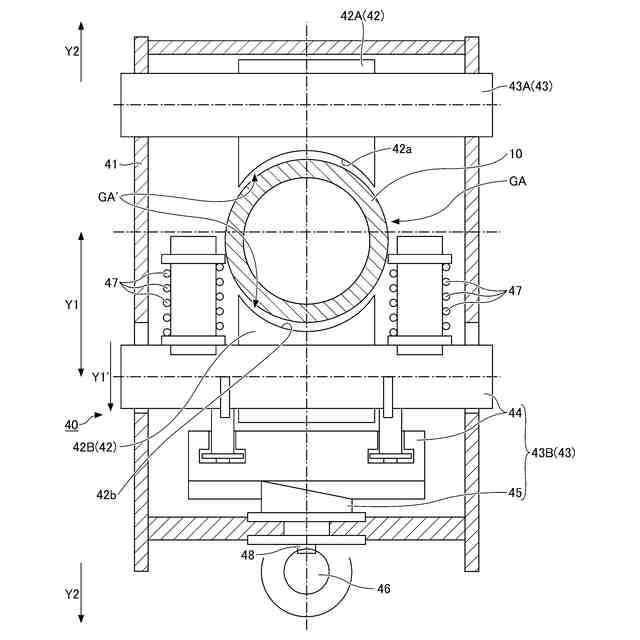

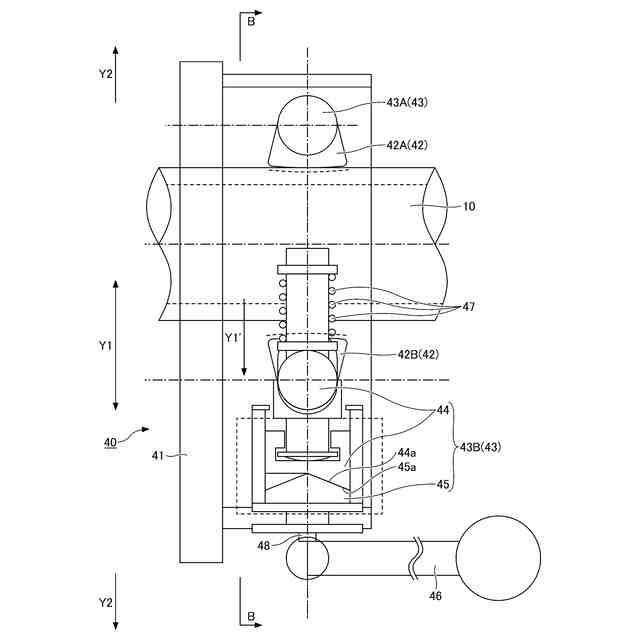

前記把持部は、
架構フレームと、
前記ロッドを把持する一対のカムブロックと、
前記一対のカムブロックにそれぞれ固定される一対のカムシャフトと、
操作ハンドルとを有し、
一方のカムシャフトは前記架構フレームに対して固定され、他方のカムシャフトは前記架構フレームに対してスライド自在に取り付けられており、
前記操作ハンドルの操作により、前記他方のカムシャフトとこれに対応する前記カムブロックがスライドされるようになっていることを特徴とする、請求項１に記載の静的コーン試験装置。
【請求項４】

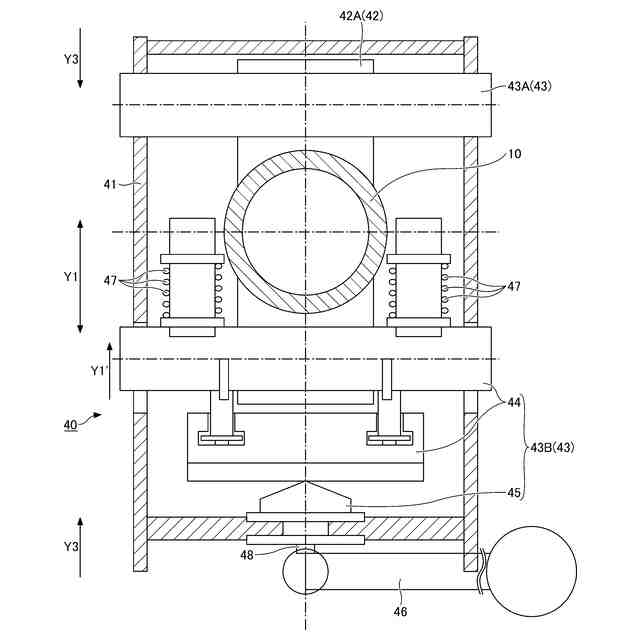

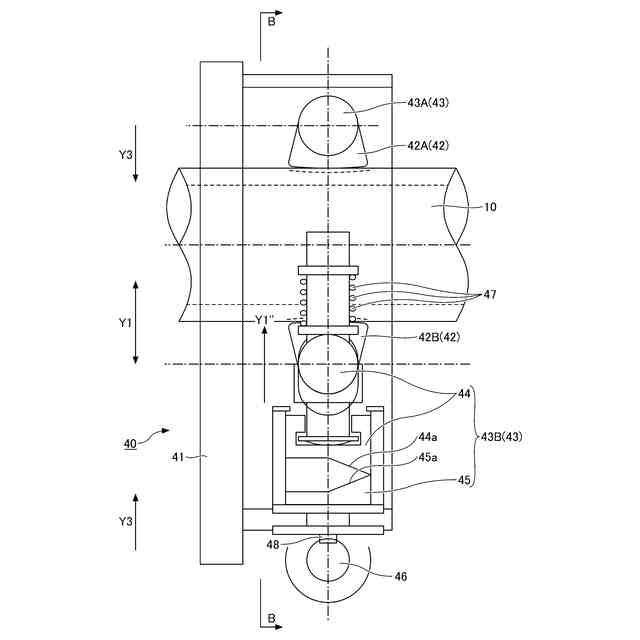

前記他方のカムシャフトは、前記カムブロックに固定されている第１カムシャフトと、前記操作ハンドルの回動軸を中心とした回動の際に同期して回動する第２カムシャフトとを備え、
前記第１カムシャフトと前記第２カムシャフトの双方の第１当接面と第２当接面が相補的なテーパー面を有しており、
前記操作ハンドルの回動により、
前記一対のカムシャフトが離れるように前記他方のカムシャフトがスライドして、前記第１当接面と前記第２当接面が当接した際には、前記一対のカムブロックによる前記ロッドの把持が解除され、
前記一対のカムシャフトが近接するように前記他方のカムシャフトがスライドして、前記第１当接面と前記第２当接面が当接していない際には、前記一対のカムブロックが前記ロッドを把持することを特徴とする、請求項３に記載の静的コーン試験装置。
【請求項５】
前記構造物が、シールドトンネルを構成する鋼製セグメントもしくはコンクリート系セグメント、鉄筋コンクリート製もしくは鋼製の地下構造物であることを特徴とする、請求項１乃至３のいずれか一項に記載の静的コーン試験装置。
【請求項６】
前記構造物がシールド掘進機であることを特徴とする、請求項１乃至３のいずれか一項に記載の静的コーン試験装置。
【請求項７】
コーンの形状を呈するプローブを、構造物の内部から静的に地盤に圧入して地盤特性を測定する、静的コーン試験方法であって、
先端に前記プローブを備えたロッドと、固定部と、伸縮部と、把持部とにより構成される静的コーン試験装置の該固定部を前記構造物に固定し、
前記固定部に対して前記伸縮部の基端側を固定し、
前記ロッドの一部を把持する前記把持部を前記伸縮部の先端側に固定するとともに、該ロッドの圧入方向先端側を前記構造物に設けられている貫通孔に挿通する、準備工程と、
前記把持部により前記ロッドの一部を把持させた状態で前記伸縮部を縮ませ、前記プローブを地盤に圧入して該地盤の地盤特性を測定する、圧入測定工程とを有することを特徴とする、静的コーン試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、静的コーン試験装置と静的コーン試験方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
地質調査には、スウェーデン式サウンディング試験（ＳＷＳ）や静的コーン貫入試験（ＣＰＴ：Cone Penetration Test）をはじめとして、様々な調査方法が存在する。
このうち、静的コーン貫入試験は、コーンの形状を呈するプローブを、地上から静的（例えば２０ｍｍ／ｓｅｃ程度の速度）に地盤に圧入して地盤特性（土質区分、Ｎ値、微細粒分含有率等）を測定する、地盤工学会規準（ＪＧＳ１４３５－２０１２）に基づいた試験方法であり、先端にあるプローブの抵抗と間隙水圧（土粒子間にある水の圧力）、プローブ自体の周面摩擦の３成分を同時に測定する試験である。
静的コーン貫入試験は電気式静的コーン貫入試験と称することもでき、地盤の支持力や土質分類、液状化判定など、様々な地盤情報を同時に得ることができる。
また、ボーリング調査や室内土質試験と比較して、より簡便に実施することが可能であり、原地盤の情報を直接的かつ連続的に測定することができ、信頼性の高い調査方法であることから、欧州や北米等においても一般に適用されている調査方法となっている。
【０００３】
静的コーン試験は地上からの調査を対象としていることから、杭打ち機をベースに改良したベースマシンを地上に設置して試験装置を構成するのが一般的である。この試験装置では、先端にプローブを備えているロッドをベースマシンに装備されたハンマーヘッドに取り付け、ハンマーヘッドによってロッドを地盤に圧入する際に、例えば５乃至８ｔもの貫入力（土質によって様々に変化する）が生じ、この貫入力に抗するべく、地盤に対してベースマシンをスクリューアンカー（アンカーの一例）にて固定する措置が講じられている。
通常は地上から実施される静的コーン試験を仮に地下構造物の内部から実施する場合には、上記するアンカーの設置に際して、当初から想定されていない仮設開口を地下構造物に設ける必要が生じる。そのため、地下構造物である地下躯体やシールドセグメント、シールド掘進機に対して仮設開口を設けることができない事態が生じることもあり、このような場合は静的コーン試験を実施できないことになる。
また、静的コーン試験において上記するベースマシンを要することから、地下構造物内へのベースマシンの設置やアンカーの設置等、準備作業が極めて大掛かりなものとなることから、不経済な試験方法となり、この観点からも地下構造物の内部からの静的コーン試験の実施は不適となり得る。
【０００４】
以上のことから、地下構造物の内部から静的コーン試験を行うに当たり、大掛かりな準備作業を不要として、経済的に実施することのできる、静的コーン試験装置と静的コーン試験方法が望まれる。
【０００５】
ここで、特許文献１には、掘進機により形成されるトンネル内に埋設される埋設管またはセグメントリングの外周地山を調査する、トンネル外周地山の調査方法が提案されている。
この調査方法は、埋設管またはセグメントリングに内部から外部へ貫通するように設けられた貫通孔の内部側に、弁開状態で調査用棒材を挿通可能な止水バルブを取り付け、弁閉状態とした止水バルブの内部側に、調査用棒材を挿通可能な貫通孔と調査用棒材の外周を止水可能なパッキング材を有するパッキング治具を接続し、このパッキング治具に調査用棒材の先端を弁閉状態の止水バルブの手前まで挿入し、パッキング治具により止水した状態で止水バルブを開き、調査用棒材を止水バルブの内部を貫通させて地山側へ挿入する、トンネル外周地山の調査方法である。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－１３８４８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載のトンネル外周地山の調査方法によれば、推進工法やシールド工法の埋設管やトンネルセグメント外周の余掘り量や土質などの調査において、止水が確実で、簡易・低コストの調査が可能になるとしている。
しかしながら、上記する課題、すなわち、地下構造物の内部から静的コーン試験を行うに当たり、大掛かりな準備作業を不要として、経済的に実施することのできる試験装置や試験方法を提供するものではない。
【０００８】
本発明は、大掛かりな準備作業を不要として、経済的かつ効率的に地下構造物の内部から静的コーン試験を実施することのできる、静的コーン試験装置と静的コーン試験方法を提供することを目的としている。
【課題を解決するための手段】
【０００９】
前記目的を達成すべく、本発明による静的コーン試験装置の一態様は、
コーンの形状を呈するプローブを、構造物の内部から静的に地盤に圧入して地盤特性を測定する、静的コーン試験装置であって、
前記構造物に設けられている貫通孔に挿通され、先端に前記プローブを備えている、ロッドと、
前記構造物に固定される、固定部と、
前記固定部に基端側が固定され、該固定部から反力を得て伸縮する、伸縮部と、
前記伸縮部の先端側に固定され、前記ロッドの一部を把持する、把持部とを有し、
前記把持部が前記ロッドの一部を把持した状態で前記伸縮部が縮むことにより、該ロッドの先端の前記プローブを地盤に圧入することを特徴とする。
【００１０】
本態様によれば、構造物に固定される固定部から反力を得て伸縮部が伸縮し、伸縮部に固定される把持部により把持されて先端にプローブを備えたロッドが伸縮部の縮みによって地盤に圧入されることにより、ベースマシンやアンカー等の設置に起因する大掛かりな準備作業を不要にでき、経済的かつ効率的に、地下構造物の内部から静的コーン試験を実施することが可能になる。

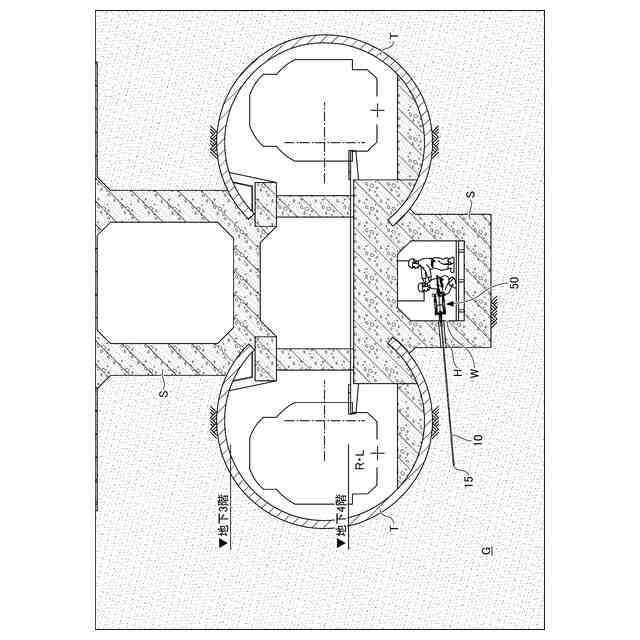

ここで、本態様の静的コーン試験装置が適用される構造物（地下構造物）には、ＲＣ（Reinforced Concrete）造やＳ（Steel）造、ＳＲＣ（Steel Reinforced Concrete）造の地下構造物が含まれ、地下の道路トンネルや鉄道トンネル（例えばシールドトンネル）、鉄道駅舎、ビルやマンション等の地下室等の施工済みの構造物の他、シールドトンネルを施工中のシールド掘進機等も含まれる。
（【００１１】以降は省略されています）
