公開番号2025161006
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063823
出願日2024-04-11
発明の名称内空変位計測システム及び内空変位計測方法
出願人大成建設株式会社,マック株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類G01C 15/00 20060101AFI20251017BHJP(測定;試験)
要約【課題】トンネル内空変位の計測精度を向上させる内空変位計測システム及び内空変位計測方法を提案する。

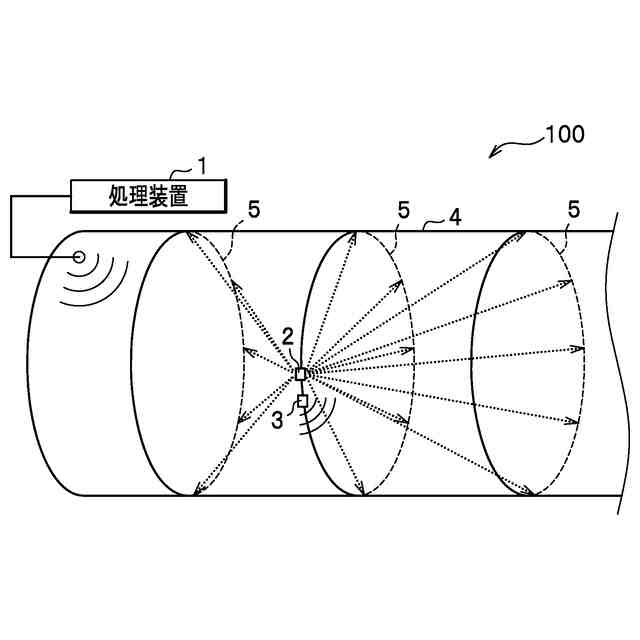

【解決手段】本発明は、トンネル4の壁面に固定される治具に配設されており、トンネル4の壁面にレーザを照射する複数のレーザ距離計と、レーザ距離計とレーザの照射位置との距離を示す距離データを解析して、トンネル4の内空変位量を計測する計測部11を備える処理装置1と、を備える内空変位計測システム100である。レーザ距離計は、レーザ距離計の照射角度を検出する角度検出部(例えば、傾斜計、エンコーダ)を備え、処理装置1は、角度検出部が検出した照射角度を用いて内空変位量の角度補正を行う角度補正部12を備えてもよい。
【選択図】図1
特許請求の範囲【請求項１】
トンネルの壁面に固定される治具に配設されており、前記トンネルの壁面にレーザを照射する複数のレーザ距離計と、
前記レーザ距離計と前記レーザの照射位置との距離を示す距離データを解析して、前記トンネルの内空変位量を計測する計測部を備える処理装置と、を備える内空変位計測システム。
続きを表示（約 840 文字）【請求項２】
前記レーザ距離計は、前記レーザ距離計の照射角度を検出する角度検出部を備え、
前記処理装置は、前記角度検出部が検出した照射角度を用いて前記内空変位量の角度補正を行う角度補正部を備える請求項１に記載の内空変位計測システム。
【請求項３】
前記照射角度として複数種類の水平照射角度を用意した複数断面計測を行う請求項２に記載の内空変位計測システム。
【請求項４】
前記処理装置は、
前記レーザ距離計に関する設定をする設定部と、
前記計測部が計測した内空変位量の経時変化の表示を制御する表示制御部と、をさらに備える請求項１に記載の内空変位計測システム。
【請求項５】
前記治具は、前記トンネルの壁面に密着する防振部、を備え、
前記レーザ距離計が前記防振部に連結する構造をとる請求項１に記載の内空変位計測システム。
【請求項６】
前記計測部は、前記照射位置から反射したレーザを分析し、分析結果としての計測品質を出力し、前記出力された計測品質を用いて前記レーザ距離計から取得した計測値に対するフィルタリング処理をする請求項１に記載の内空変位計測システム。
【請求項７】
前記治具に取り付けられた１又は複数のターゲットと、
トンネル坑内に配置されたトータルステーションとをさらに備えており、
前記ターゲットを用いて前記レーザ距離計の各々及び前記照射位置に座標を与える請求項１から請求項６の何れか１項に記載の内空変位計測システム。
【請求項８】

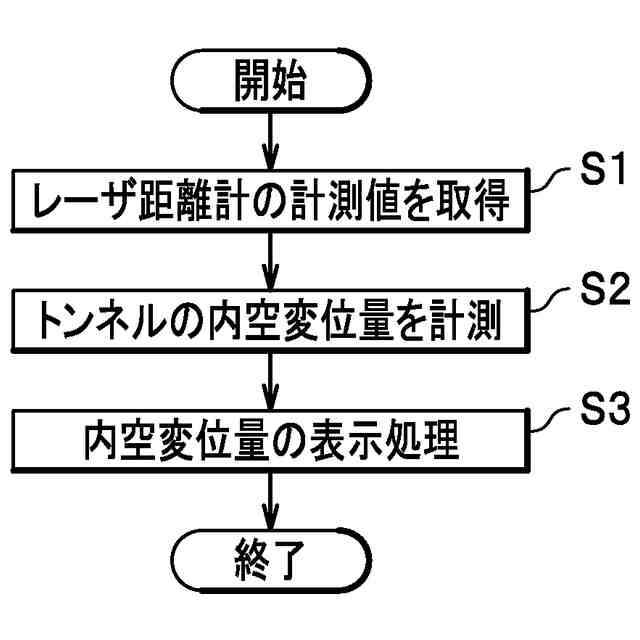

トンネルの壁面に固定される治具に配設されている複数のレーザ距離計が、前記トンネルの壁面にレーザを照射するステップと、
処理装置の計測部が、前記レーザ距離計と前記レーザの照射位置との距離を示す距離データを解析して、前記トンネルの内空変位量を計測するステップと、を備える内空変位計測方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内空変位計測システム及び内空変位計測方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、トンネル工事に用いる測量に関する技術開発が盛んであり、トンネル内空変位を計測するための測量に関する発明も知られている。例えば、特許文献１には、トンネル形状の変位測定方法について開示されている。特許文献１の発明は、測距手段の原点から照射されるレーザ光をトンネルの内周面に所定の角度毎に順次照射し、前記トンネルの内周面上の照射点で反射された前記レーザ光を前記原点において検知することで、前記原点と前記照射点との距離を所定の角度毎に順次測定する測距段階と、前記測距段階の測定結果に基づき、所定の基準点を基準として前記複数の照射点の位置データを算出することによりトンネル形状の断面データを作成する断面データ作成段階と、対象とする前記照射点の位置データが属する所定領域に含まれる複数の照射点の位置データに対し、それらの平均値をとることにより対象とする前記照射点の位置データを補正して補正位置データを算出する作業を、予め定められている複数の前記照射点について行うことによりトンネル形状の断面データを補正する断面データ補正段階とを含むトンネル形状の測定方法を行い、複数時点で前記補正された断面データを作成し、前記複数時点における補正された断面データを比較してトンネル形状の変位を検出する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－６５７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の発明において、測距手段はトンネル内の路面に設置されており、原点を中心にしてトンネルの周方向に全周回動し、トンネルの内周面にレーザ光を所定の角度毎に照射するものである。しかし、測距手段が全周回動するため、照射角度の設定が同じままであってもレーザ光の照射位置が多少なりともズレてしまうおそれがある。その結果、トンネル形状の変位の測定結果の精度を向上させることができないという問題点があった。
【０００５】
このような観点から、本発明は、トンネル内空変位の計測精度を向上させる内空変位計測システム及び内空変位計測方法を提案することを課題とする。
【課題を解決するための手段】
【０００６】
前記課題を解決する本発明は、トンネルの壁面に固定される治具に配設されており、前記トンネルの壁面にレーザを照射する複数のレーザ距離計と、前記レーザ距離計と前記レーザの照射位置との距離を示す距離データを解析して、前記トンネルの内空変位量を計測する計測部を備える処理装置と、を備える内空変位計測システムである。
また、本発明は、トンネルの壁面に固定される治具に配設されている複数のレーザ距離計が、前記トンネルの壁面にレーザを照射するステップと、処理装置の計測部が、前記レーザ距離計と前記レーザの照射位置との距離を示す距離データを解析して、前記トンネルの内空変位量を計測するステップと、を備える内空変位計測方法である。
本発明によれば、複数のレーザ距離計の各々を回動させずとも、レーザ照射による対応の照射位置での定点観測を実現できる。このため、一度設定した照射位置がレーザ距離計の動作に起因してズレることは無いため、トンネル内空変位の計測精度を向上させることができる。
【０００７】

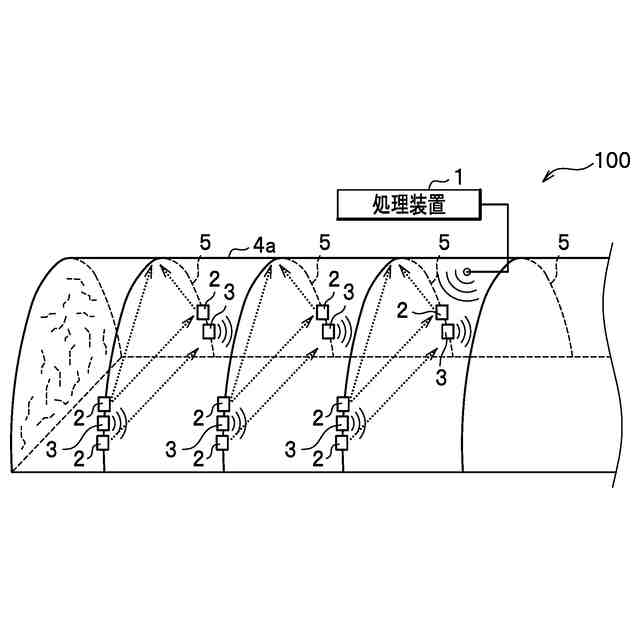

また、前記レーザ距離計は、前記レーザ距離計の照射角度を検出する角度検出部を備え、前記処理装置は、前記角度検出部が検出した照射角度を用いて前記内空変位量の角度補正を行う角度補正部を備えることが好ましい。特に、前記照射角度として複数種類の水平照射角度を用意した複数断面計測を行うことが好ましい。
これにより、障害物の存在等により、治具に配設されるレーザ距離計の姿勢を適宜変更した場合であっても、対応の照射位置での内空変位量を正確に計測できる。
【０００８】

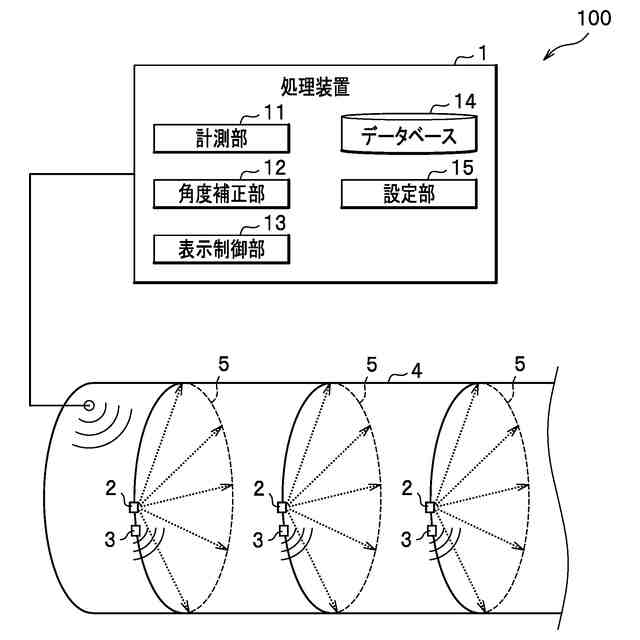

また、前記処理装置は、前記レーザ距離計に関する設定をする設定部と、前記計測部が計測した内空変位量の経時変化の表示を制御する表示制御部と、をさらに備えることが好ましい。
これにより、レーザ距離計に対し、露光時間や計測ピッチ等を設定したり、設定変更したりできる。また、内空変位量の経時変化を視覚的に捉えることができる。よって、設定変更したレーザ距離計を用いたときの内空変位量の経時変化を表示でき、内空変位量の経時変化に基づいてレーザ距離計の設定を最適化できる。
【０００９】

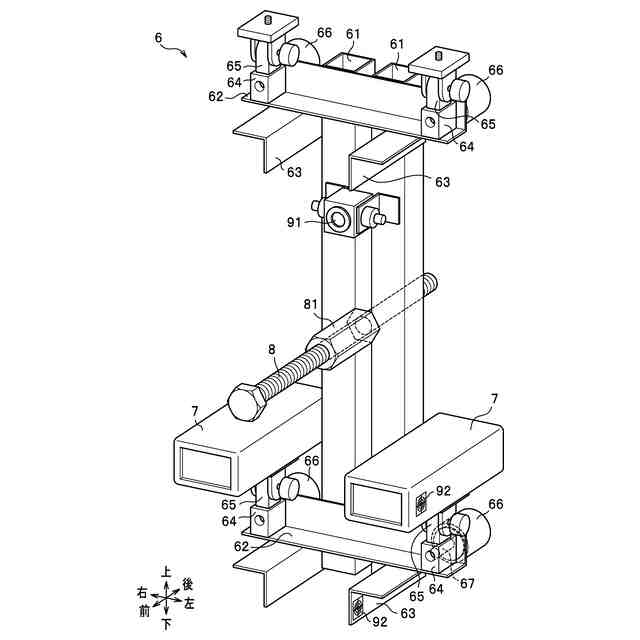

また、前記治具は、前記トンネルの壁面に密着する防振部、を備え、前記レーザ距離計が前記防振部に連結する構造をとることが好ましい。
これにより、治具の防振性能を最大限に発揮することができる。
【００１０】
また、前記計測部は、前記照射位置から反射したレーザを分析し、分析結果としての計測品質を出力し、前記出力された計測品質を用いて前記レーザ距離計から取得した計測値に対するフィルタリング処理をすることが好ましい。
これにより、計測品質が所定の閾値を下回る計測値を除外できる。よって、計測精度を向上できる。
（【００１１】以降は省略されています）
