公開番号
2025114240
公報種別
公開特許公報(A)
公開日
2025-08-05
出願番号
2024008819
出願日
2024-01-24
発明の名称
田植機
出願人
井関農機株式会社
代理人
弁理士法人新大阪国際特許事務所
主分類
A01C
11/02 20060101AFI20250729BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約
【課題】苗載せ台を折り畳む際、ガイドレールが邪魔にならないように折り畳める田植機を提供すること。

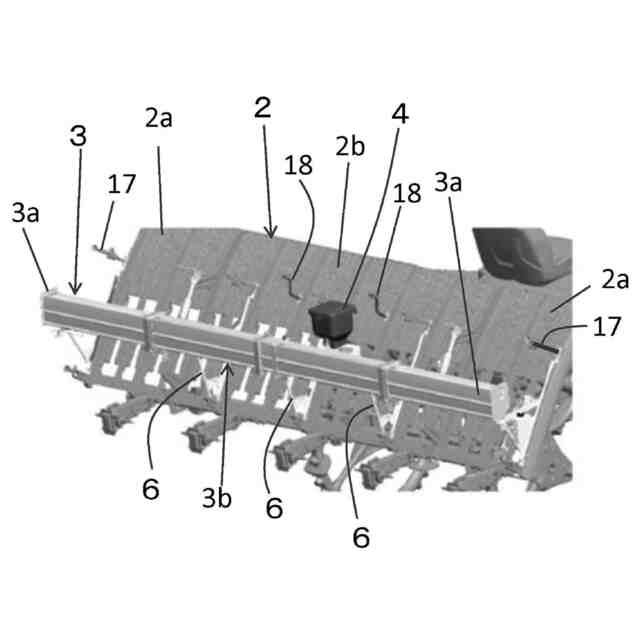

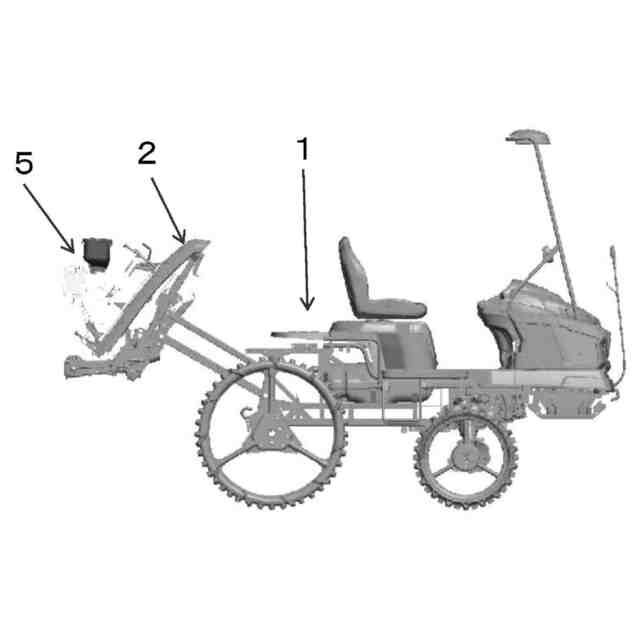

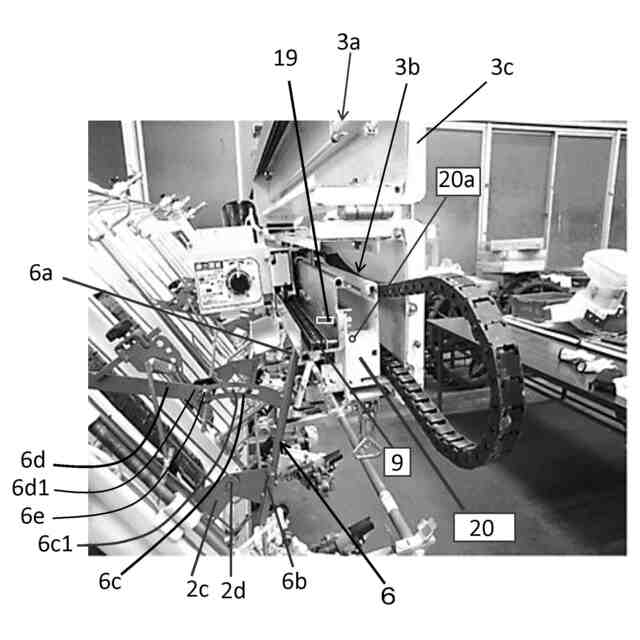

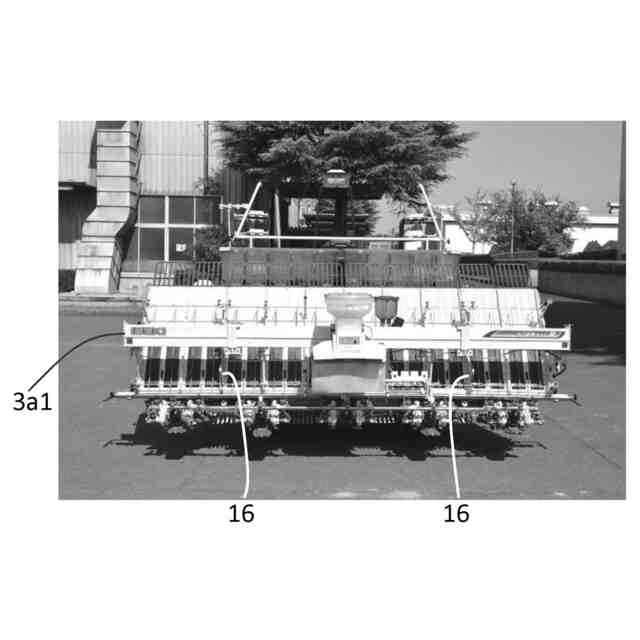

【解決手段】車体1の後部に装設され、左右側部2aが中央側部2bへ回動して折り畳み可能な苗載せ台2と、左右方向に配置されたガイドレール3および、ガイドレール3の上を左右に移動する、薬剤を施すための散布機4を有する薬剤散布装置5と、を備え、ガイドレール3の左右の左右端部3aは、ガイドレール3の中央部3bへ回動して折り畳み可能であり、ガイドレール3の中央部3bは、苗載せ台2に、前後方向へ回動可能に立設された支持支柱6によって支持されており、苗載せ台2を折り畳む際には、先にガイドレール3の左右端部3aを折り畳むとともに、支持支柱6を通常の姿勢状態と比べて前側へ回動させた上で、折り畳まれたガイドレール3が、折り畳まれた苗載せ台2の左右側部2aと苗載せ台2の中央側部2bの間に挟まれるように、苗載せ台2を折り畳むことを特徴とする田植機。
【選択図】 図15
特許請求の範囲
【請求項1】
車体の後部に装設され、左右側部が中央側部へ回動して折り畳み可能な苗載せ台と、

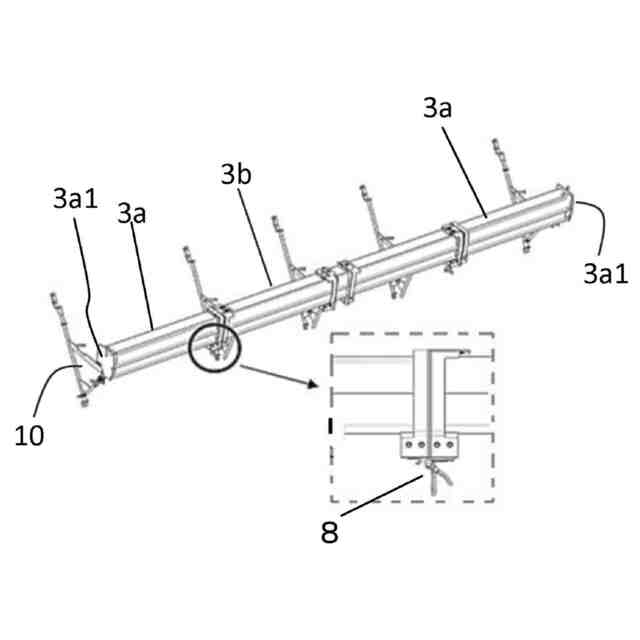

前記苗載せ台に沿って左右方向に配置されたガイドレールおよび、前記ガイドレールの上を左右に移動する、薬剤を施すための散布機を有する薬剤散布装置と、を備え、

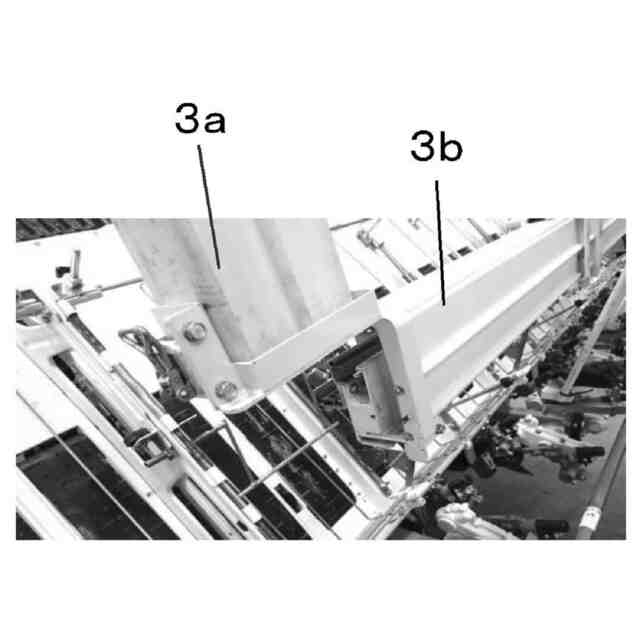

前記ガイドレールの左右の左右端部は、前記ガイドレールの中央部へ回動して折り畳み可能であり、
前記ガイドレールの中央部は、前記苗載せ台に、前後方向へ回動可能に立設された支持支柱によって支持されており、
前記苗載せ台を折り畳む際には、先に前記ガイドレールの左右端部を折り畳むとともに、前記支持支柱を通常の姿勢状態と比べて前側へ回動させた上で、前記折り畳まれたガイドレールが、折り畳まれた前記苗載せ台の左右側部と前記苗載せ台の中央側部の間に挟まれるように、前記苗載せ台を折り畳むことを特徴とする田植機。
続きを表示(約 1,000 文字)
【請求項2】
前記苗載せ台の左右側部を中央側部へ折り畳んだ際、前記ガイドレールやその付属部品に対して前記苗載せ台が接触しないように、前記苗載せ台の左右側部の前記中央側部への折り畳みのための回動を所定位置に規制する規制部材が設けられている、請求項1記載の田植機。
【請求項3】

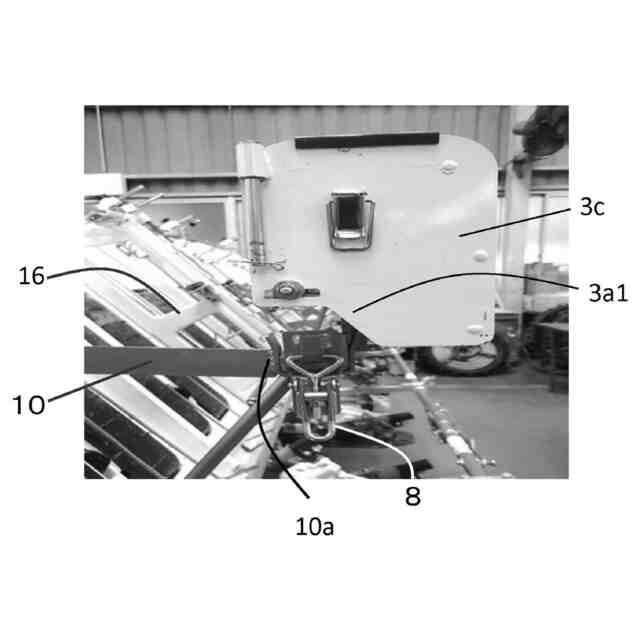

前記ガイドレールの左右端部は、前記折り畳まれる前記苗載せ台の左右側部に外側へ回動可能に立設した支持フレームによって脱着可能に支持されており、
前記ガイドレールの左右端部が折り畳まれる際には、前記ガイドレールの左右端部から前記支持フレームが分離され、さらに、前記支持フレームは前記立設した状態から前記苗載せ台の左右側部の面に平行となるように外側へ開き、その後、前記苗載せ台の左右側部が折り畳まれる、請求項2記載の田植機。
【請求項4】
前記支持支柱の上端は前記ガイドレールの中央部に連結されるとともに、前記上端の近傍に、そこから前方に円弧状に延びる、長孔が穿設されたアームが固定され、
そのアームの配置位置に向かい合う位置に、前記苗載せ台の中央側部に立設した副支柱が設けられ、
前記アームの長孔と前記副支柱の上端が連結具で互いに連結、分離可能となっている、請求項3記載の田植機。
【請求項5】

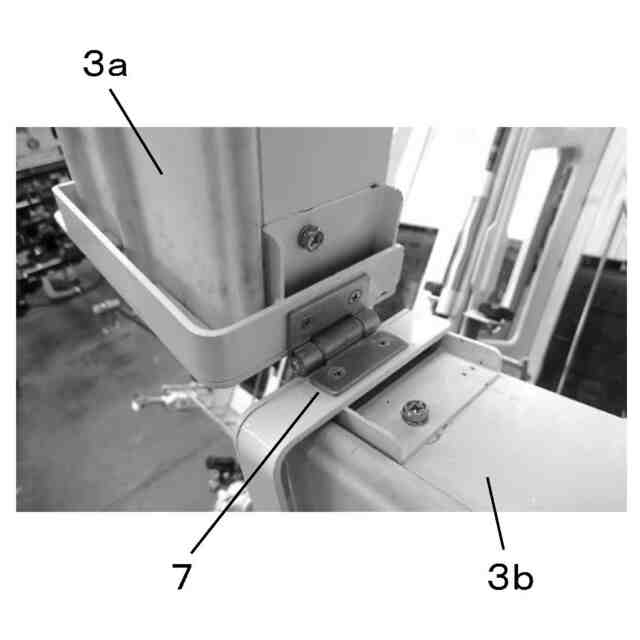

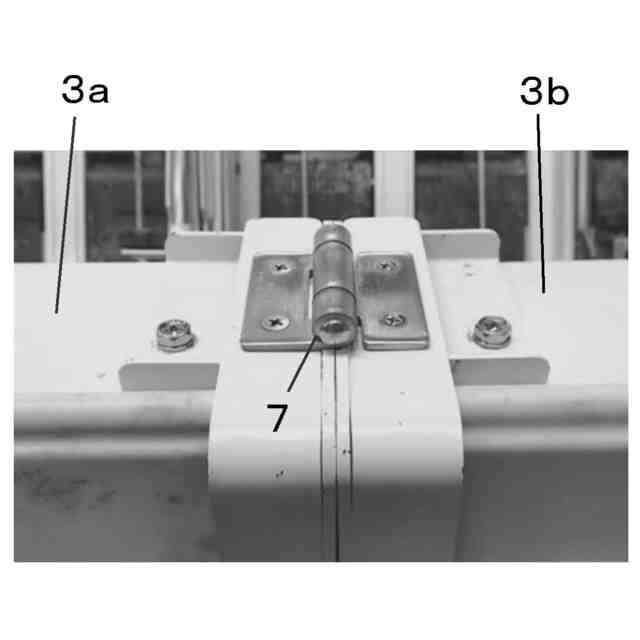

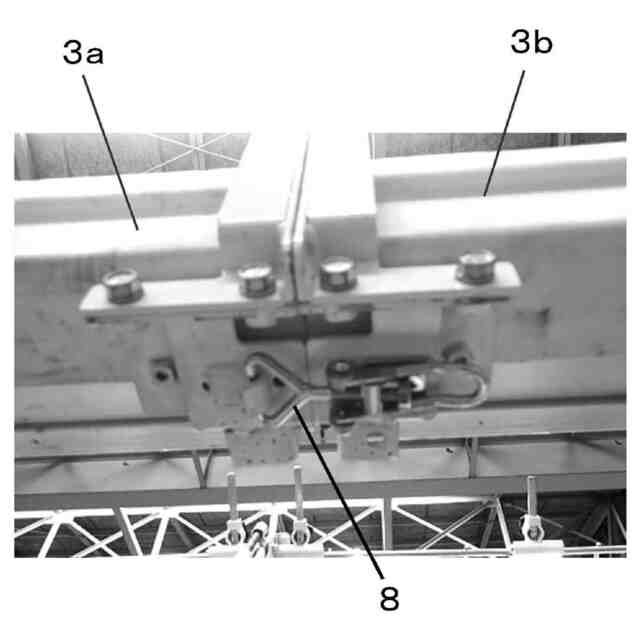

前記ガイドレールの左右端部は前記ガイドレールの中央部に対して、それぞれの端の上側同士が丁番で連結されるとともに、下側同士はファスナー留め具で脱着自在に連結されている、請求項4記載の田植機。
【請求項6】
2つの左右端部のうち、いずれか一方から散布機へ電源を引き込んでいる場合であって、電源を引き込む側の前記一方の左右端部は折り畳まず、引き込まない側の他方の左右端部は折り畳む場合、
その引き込まない側の前記他方の左右端部を折り畳むことによって、その折り畳まれる前記他方の左右端部の中央部側の端面が上方へ移動し、その端面の移動動作を利用して、前記ガイドレールの中央部の内部に配置されているストッパーが前記散布機の位置する側へ突出して、折り畳む側に生じる折れ目の開放部から前記散布機が外へ落下することを防止する、請求項5記載の田植機。
【請求項7】
前記ガイドレールの左右端部を折り畳む前に、前記散布機を前記支持支柱が立設していない所に停止させておく、請求項6記載の田植機。
発明の詳細な説明
【技術分野】
【0001】
本発明は、苗を植付ける苗載せ台を備えた田植機に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
従来、苗を植付ける苗載せ台の両側を非作業時には中央側へ折り畳む田植機が知られている。例えば、特許文献1に示すように、苗載せ台が、左右の苗載せ台部分が非対称で、左右方向で折り畳み可能に構成され、薬剤散布装置は、左右方向に沿うガイドレールと、そのガイドレールに案内されて苗載せ面に沿って横移動する移動散布器とを備え、ガイドレールは、左右方向長さを異ならせて各苗載せ台部分に固定された複数の分割ガイドレールによって構成され、かつ長い方の分割ガイドレールが短い方の分割ガイドレールよりも使用状態で前方側に位置するように配設された田植機が知られている。
【先行技術文献】
【特許文献】
【0003】
特開2014-187942号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、そのような田植機では、苗載せ台が折り畳まれても、薬剤散布装置は折り畳まれるようになっていない。
【0005】
本発明では、そのような従来の田植機の課題を考慮し、苗載せ台を折り畳む際、ガイドレールが邪魔にならないように折り畳める田植機を提供することを目的とする。
【課題を解決するための手段】
【0006】
第1の本発明は、
車体の後部に装設され、左右側部が中央側部へ回動して折り畳み可能な苗載せ台と、
前記苗載せ台に沿って左右方向に配置されたガイドレールおよび、前記ガイドレールの上を左右に移動する、薬剤を施すための散布機を有する薬剤散布装置と、を備え、
前記ガイドレールの左右の左右端部は、前記ガイドレールの中央部へ回動して折り畳み可能であり、
前記ガイドレールの中央部は、前記苗載せ台に、前後方向へ回動可能に立設された支持支柱によって支持されており、
前記苗載せ台を折り畳む際には、先に前記ガイドレールの左右端部を折り畳むとともに、前記支持支柱を通常の姿勢状態と比べて前側へ回動させた上で、前記折り畳まれたガイドレールが、折り畳まれた前記苗載せ台の左右側部と前記苗載せ台の中央側部の間に挟まれるように、前記苗載せ台を折り畳むことを特徴とする田植機である。
【0007】
第2の本発明は、
前記苗載せ台の左右側部を中央側部へ折り畳んだ際、前記ガイドレールやその付属部品に対して前記苗載せ台が接触しないように、前記苗載せ台の左右側部の前記中央側部への折り畳みのための回動を所定位置に規制する規制部材が設けられている、第1の本発明の田植機である。
【0008】
第3の本発明は、
前記ガイドレールの左右端部は、前記折り畳まれる前記苗載せ台の左右側部に外側へ回動可能に立設した支持フレームによって脱着可能に支持されており、
前記ガイドレールの左右端部が折り畳まれる際には、前記ガイドレールの左右端部から前記支持フレームが分離され、さらに、前記支持フレームは前記立設した状態から前記苗載せ台の左右側部の面に平行となるように外側へ開き、その後、前記苗載せ台の左右側部が折り畳まれる、第2の本発明の田植機である。
【0009】
第4の本発明は、
前記支持支柱の上端は前記ガイドレールの中央部に連結されるとともに、前記上端の近傍に、そこから前方に円弧状に延びる、長孔が穿設されたアームが固定され、
そのアームの配置位置に向かい合う位置に、前記苗載せ台の中央側部に立設した副支柱が設けられ、
前記アームの長孔と前記副支柱の上端が連結具で互いに連結、分離可能となっている、第3の本発明の田植機である。
【0010】
第5の本発明は、
前記ガイドレールの左右端部は前記ガイドレールの中央部に対して、それぞれの端の上側同士が丁番で連結されるとともに、下側同士はファスナー留め具で脱着自在に連結されている、第4の本発明の田植機である。
(【0011】以降は省略されています)
