特許ウォッチ

公開番号2025144016
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043569
出願日2024-03-19
発明の名称汎用コンバイン
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01D 65/02 20060101AFI20250925BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明は、汎用コンバインの刈取前処理装置に設けるピックアップ装置のリフタ先端が圃場面の凹凸に沿って昇降することでリフタ先端が地面に深く突き刺さることなく収穫作業を続けられるようにすることを課題とする。

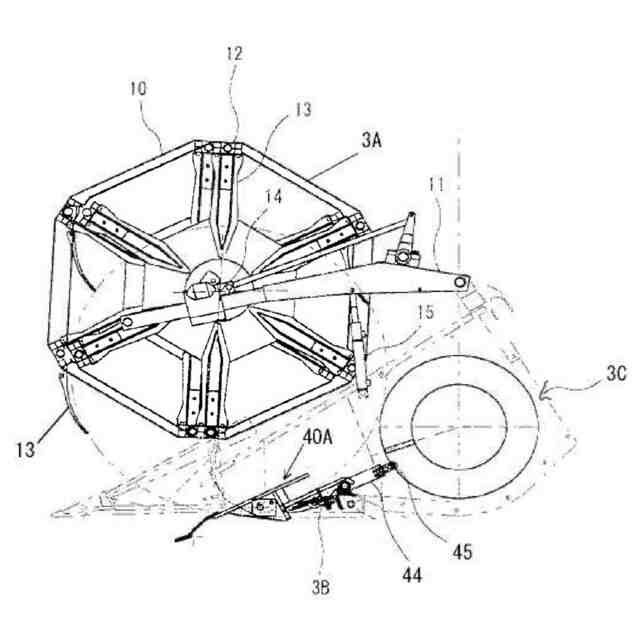

【解決手段】脱穀装置4を搭載した機体フレーム1の前部に刈取前処理装置3を設けた汎用コンバインにおいて、刈取前処理装置3の掻込み装置3Aに刈刃装置3Bより前に張り出すリフタ43を昇降可能に支軸42で枢支して設け、該リフタ43の先端位置を調整する調整ボルト23をリフタ43から刈刃装置3Bの刈刃プレート22に当接して設けたことを特徴とする汎用コンバイン。

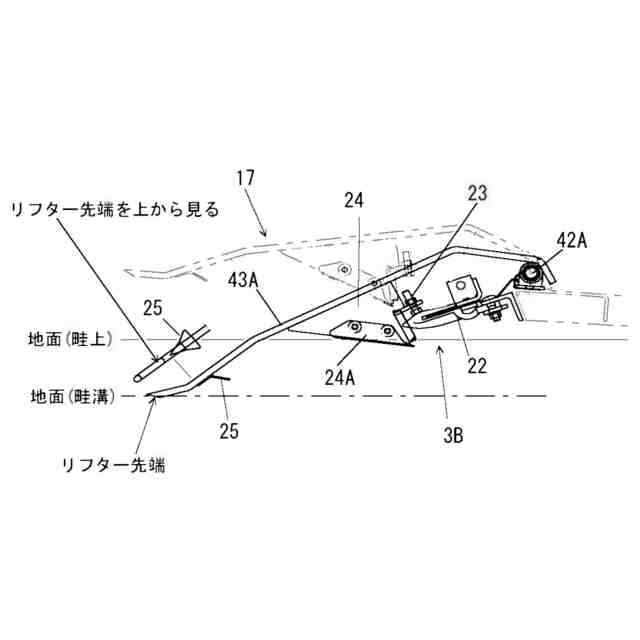

【選択図】図8

特許請求の範囲【請求項１】
脱穀装置（４）を搭載した機体フレーム（１）の前部に刈取前処理装置（３）を設けた汎用コンバインにおいて、刈取前処理装置（３）の掻込み装置（３Ａ）に刈刃装置（３Ｂ）より前に張り出すリフタ（４３）を昇降可能に支軸（４２）で枢支して設け、該リフタ（４３）の先端位置を調整する調整ボルト（２３）をリフタ（４３）から刈刃装置（３Ｂ）の刈刃プレート（２２）に当接して設けたことを特徴とする汎用コンバイン。
続きを表示（約 130 文字）【請求項２】
調整ボルト（２３）の前を覆うガイド板（２４Ａ）を設けたことを特徴とする請求項１に記載の汎用コンバイン。
【請求項３】
ガイド板（２４Ａ）の左右側面を前から後方に向けて側方へ拡げたことを特徴とする請求項２に記載の汎用コンバイン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、小豆などの背丈が低くさらに圃場面に倒れ込んでいる作物を収穫する汎用コンバインに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

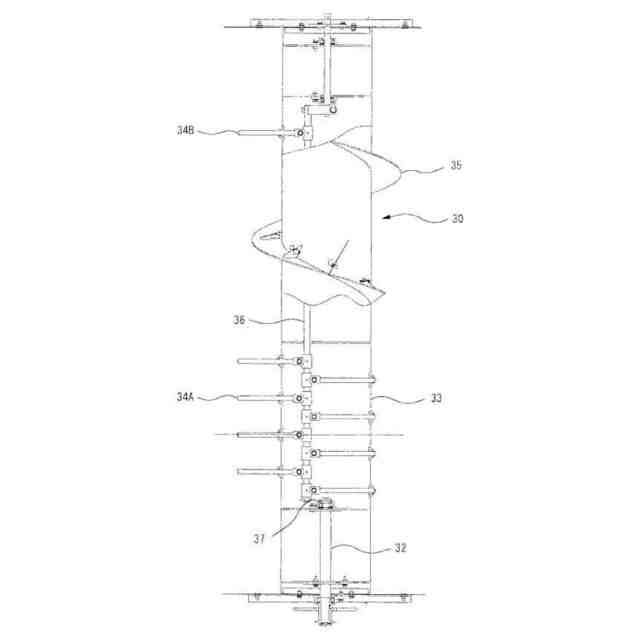

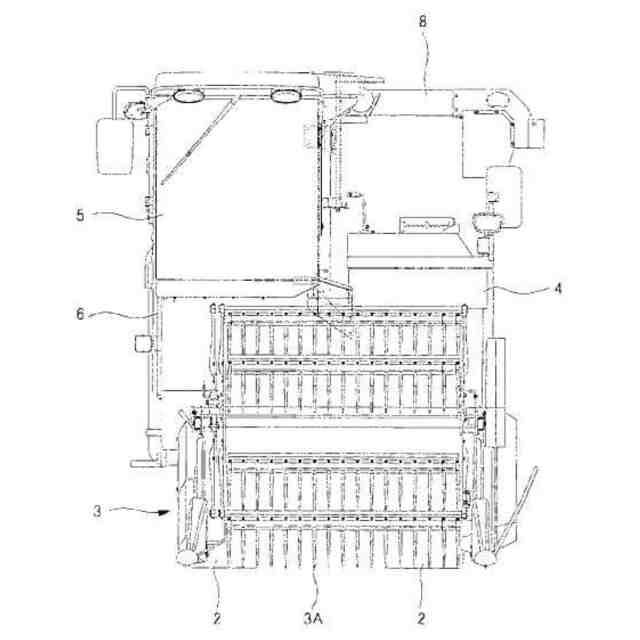

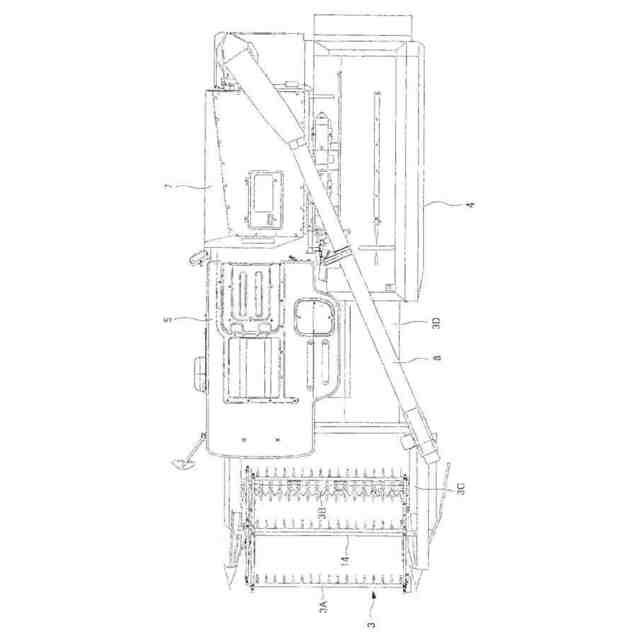

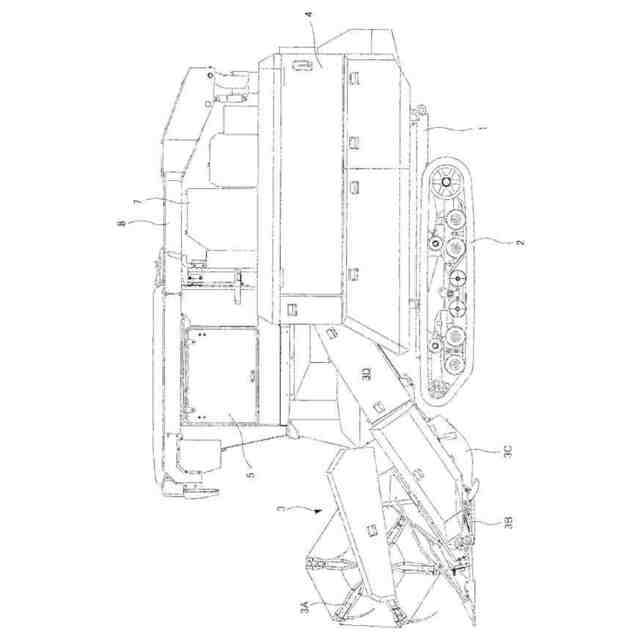

汎用コンバインは圃場に植生する作物を刈取前処理装置で刈り取って脱穀装置に取り込み脱穀した作物をグレンタンクに溜めて収穫するが、特開２０１０－１０４３３１号公報に記載の汎用コンバインでは、植生する背丈の低い作物を刈り取ると共に圃場面に倒れ込んでいる作物などもピックアップ装置で拾い上げて脱穀装置に送り込んで収穫するようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１０４３３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

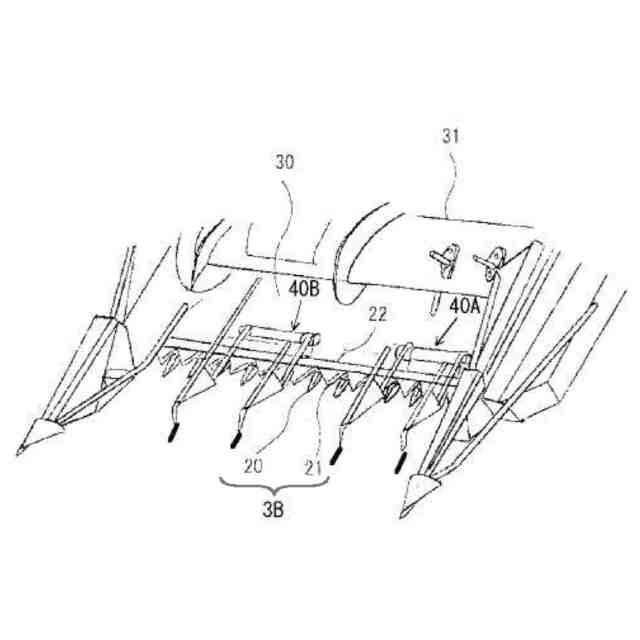

前記汎用コンバインのピックアップ装置は、刈取前処理装置の刈刃装置前方に向けて突設したリフタ部で圃場面上の穀稈等を掬い上げるようにしているので、圃場の凹凸によって機体が前方へ傾くとリフタ部の先端が地面に深く突き刺ささって折れ曲がったり破損したりすることがあるので、細心な操縦操作を要する。
【０００５】
本発明は、汎用コンバインの刈取前処理装置に設けるピックアップ装置のリフタ先端が圃場面の凹凸に沿って昇降調節可能にすることでリフタ先端が地面に深く突き刺さることなく収穫作業を続けられるようにすることを課題とする。
【課題を解決するための手段】
【０００６】
上記本発明の課題は、次の技術手段により解決される。
【０００７】

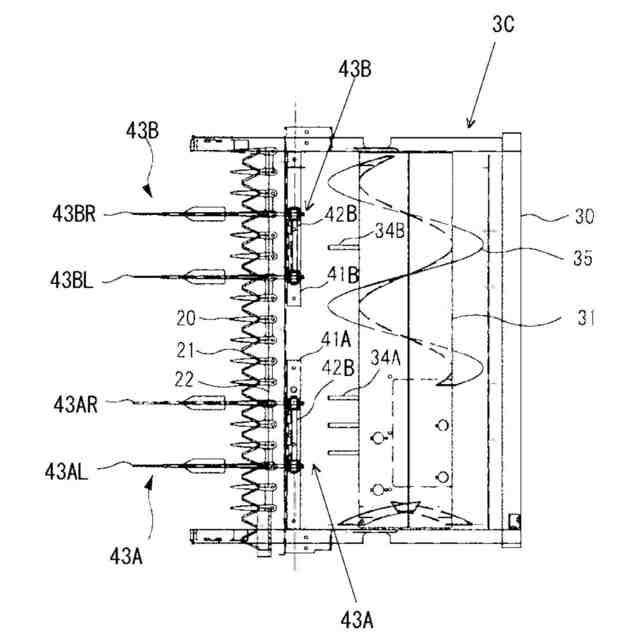

請求項１の発明は、脱穀装置４を搭載した機体フレーム１の前部に刈取前処理装置３を設けた汎用コンバインにおいて、刈取前処理装置３の掻込み装置３Ａに刈刃装置３Ｂより前に張り出すリフタ４３を昇降可能に支軸４２で枢支して設け、該リフタ４３の先端位置を調整する調整ボルト２３をリフタ４３から刈刃装置３Ｂの刈刃プレート２２に当接して設けたことを特徴とする汎用コンバインとする。
【０００８】

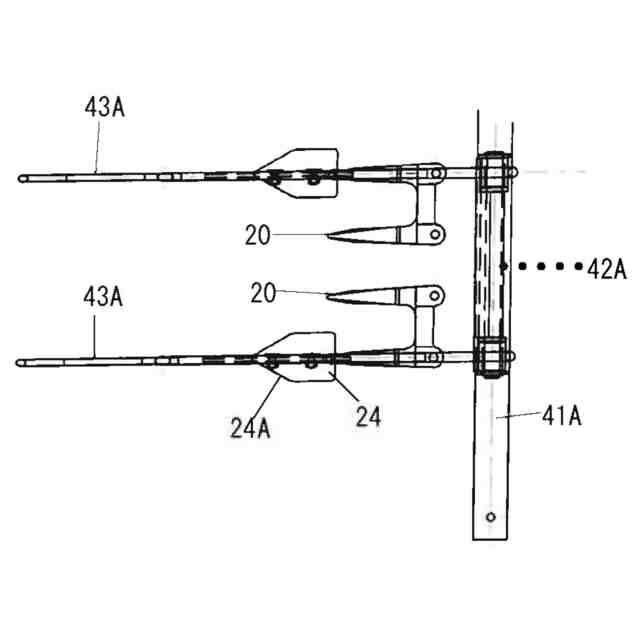

請求項２の発明は、調整ボルト２３の前を覆うガイド板２４Ａを設けたことを特徴とする請求項１に記載の汎用コンバインとする。
【０００９】
請求項３の発明は、ガイド板２４Ａの左右側面を前から後方に向けて側方へ拡げたことを特徴とする請求項２に記載の汎用コンバインとする。
【発明の効果】
【００１０】
請求項１の発明で、支軸４２に枢支したリフタ４３は刈刃装置３Ｂの刈刃プレート２２に当接する調整ボルト２３でその先端を刈刃装置３Ｂの直前で地面上に接近するように調整することが容易に出来るので、リフタ部の先端が地面に深く突き刺ささって折れ曲がったり破損することを防止できる。また、圃場に倒れ込んでいる作物背丈の低い作物などをリフタ４３で拾い上げて収集を効率的に行える。
（【００１１】以降は省略されています）
