公開番号2025103073
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220157
出願日2023-12-27
発明の名称移動体、移動体の保管庫、及び、移動体の保管システム
出願人株式会社クボタ
代理人フェリシテ弁理士法人
主分類B62D 27/06 20060101AFI20250702BHJP(鉄道以外の路面車両)
要約【課題】走行体と、走行体に着脱可能な搭載体と、を備えた移動体において、搭載体の装着、及び、搭載体の脱離の両方を、適切に実行する。
【解決手段】移動体100は、第1方向に走行可能であり、前記第1方向に対して上方を向く第2方向に向かう搭載面210を備えた走行体200と、前記搭載面210に対して着脱可能に構成され、前記搭載面210に装着され前記走行体200に搭載されている場合には前記走行体200と一体的に移動し、前記搭載面210から脱離され前記走行体200に搭載されていない場合には前記走行体200とは別体的に配置される搭載体300と、を備えている。

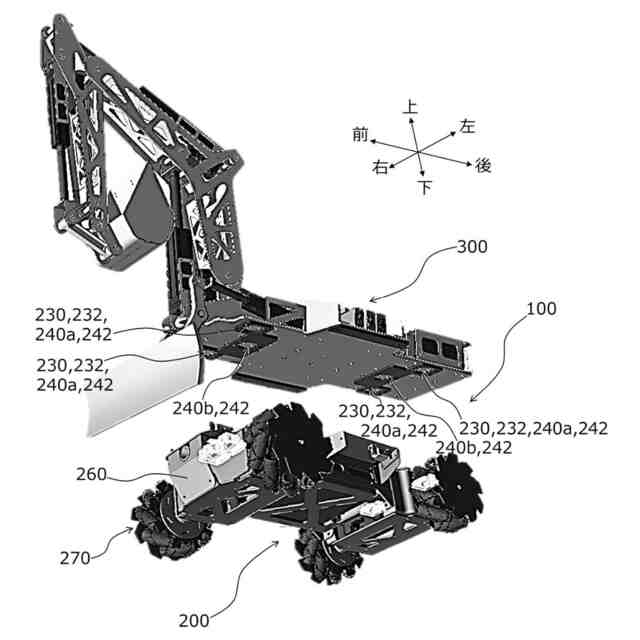

【選択図】図3
特許請求の範囲【請求項１】
第１方向に走行可能であり、前記第１方向に対して上方を向く第２方向に向かう搭載面を備えた走行体と、
前記搭載面に対して着脱可能に構成され、前記搭載面に装着され前記走行体に搭載されている場合には前記走行体と一体的に移動し、前記搭載面から脱離され前記走行体に搭載されていない場合には前記走行体とは別体的に配置される搭載体と、
前記搭載体を前記走行体に固定可能に構成され、固定して前記搭載体の前記走行体に対する相対移動が規制され、固定が解除されることで前記相対移動が許容される固定部と、
を備えた
移動体。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の移動体において、
前記固定部は、
前記第２方向、又は、前記第２方向と反対の第３方向に向かって突出する突出部位と、
前記突出する前記突出部位が嵌入可能に構成され、前記突出部位に嵌入されることで、前記搭載体を前記走行体に固定する嵌入部位と、
を備えた
移動体。
【請求項３】
請求項１に記載の移動体において、
前記固定部は、
前記第２方向に対し略垂直方向に向かって突出する突出部位と、
前記突出する前記突出部位が嵌入可能に構成され、前記突出部位に嵌入されることで、前記搭載体を前記走行体に固定する嵌入部位と、
を備えた
移動体。
【請求項４】
請求項１に記載の移動体において、
前記固定部は、
前記走行体、及び、前記搭載体の間において磁気に基づく吸着力を発生可能に構成され、前記吸着力の作用にて、前記搭載体を前記走行体に固定する
移動体。
【請求項５】
請求項２又は請求項４に記載の移動体において、
前記固定部は、
前記第２方向、又は、前記第２方向と反対の第３方向に向かって突出する突出部位と、
前記突出する前記突出部位が嵌入可能に構成され、前記突出部位に嵌入されることで、前記搭載体を前記走行体に固定する嵌入部位と、
前記走行体、及び、前記搭載体の間において磁気に基づく吸着力を発生可能に構成され、前記吸着力の作用にて、前記搭載体を前記走行体に固定する吸着部位と、
を備えた
移動体。
【請求項６】
走行体と、
前記走行体に搭載されている場合には前記走行体と一体的に移動し、前記走行体から脱離された場合には前記走行体とは別体的に配置可能な搭載体と、
前記搭載体を前記走行体に固定可能に構成され、固定して前記搭載体の前記走行体に対する相対移動が規制され、固定が解除されることで前記相対移動が許容される固定部と、
を備えた
移動体。
【請求項７】
請求項８に記載の移動体において、
前記固定部は、
垂直方向に突出する突出部位と、
前記突出する前記突出部位が嵌入可能に構成され、前記突出部位に嵌入されることで、前記搭載体を前記走行体に固定する嵌入部位と、
を備えた
移動体。
【請求項８】
請求項６に記載の移動体において、
前記固定部は、
前記走行体、及び、前記搭載体の間において磁気に基づく吸着力を発生可能に構成され、前記吸着力の作用にて、前記搭載体を前記走行体に固定する
移動体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、移動体、移動体の保管庫、及び、移動体の保管システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、走行面を走行する走行体と、走行体に搭載される搭載体と、を備えた移動体が知られている。搭載体は、走行体に装着可能であり、装着された搭載体は、走行体から脱離可能となっている。移動体の活用場面に応じて、走行体には、様々な態様の搭載体を、適宜付け替えることができる。この種の移動体の一例は、下記非特許文献１に開示されている。
【先行技術文献】
【非特許文献】
【０００３】
Honda Unveils 3E-D18 Robotic Workhorse at CES 2018, YouTube [online][video], 2018年1月11日配信, [2023年4月4日検索], 主に1:20～1:43を参照, URL, https://www.youtube.com/watch?v=PuGoP_eCXZk
【発明の概要】
【０００４】
ところで、上述の移動体においては、搭載体を走行体に装着するコンセプトを確認できるものの、搭載体の車両への装着時の、車両における搭載体の装着部位や装着方法等、具体的な装着の態様は不明である。さらに、装着前の搭載体を、何処から、どの様に走行体まで移動させて来るか等、装着前における搭載体の処置も不明である。このため、搭載体を走行体に適切に装着させているとは、言えない。
【０００５】
また、上述の移動体においては、搭載体を車両から脱離させるコンセプトを確認できるものの、搭載体の車両からの脱離時における脱離方法等、具体的な脱離の態様は不明である。さらに、脱離後の搭載体を、車両から何処まで、どの様に移動させて行くか等、脱離後における搭載体の処置も不明である。このため、搭載体を走行体から適切に脱離させているとは、言えない。以上のことから、この種の移動体において、搭載体の装着、及び、搭載体の脱離の両方を、適切に実行する点で、改善の余地があると言える。
【０００６】
上記を鑑み、本発明の目的は、走行体と、走行体に着脱可能な搭載体と、を備えた移動体において、搭載体の装着、及び、搭載体の脱離の両方を、適切に実行できるものを、提供することにある。
【課題を解決するための手段】
【０００７】
この技術的課題を解決するための本発明の技術的手段は、以下に示す点を特徴とする。本発明の移動体は、第１方向に走行可能であり、前記第１方向に対して上方を向く第２方向に向かう搭載面を備えた走行体と、前記搭載面に対して着脱可能に構成され、前記搭載面に装着され前記走行体に搭載されている場合には前記走行体と一体的に移動し、前記搭載面から脱離され前記走行体に搭載されていない場合には前記走行体とは別体的に配置される搭載体と、前記搭載体を前記走行体に固定可能に構成され、固定して前記搭載体の前記走行体に対する相対移動が規制され、固定が解除されることで前記相対移動が許容される固定部と、を備えている。
【０００８】
本発明の移動体において、前記固定部は、前記第２方向、又は、前記第２方向と反対の第３方向に向かって突出する突出部位と、前記突出する前記突出部位が嵌入可能に構成され、前記突出部位に嵌入されることで、前記搭載体を前記走行体に固定する嵌入部位と、を備えている。
【０００９】
本発明の移動体において、前記固定部は、前記第２方向に対し略垂直方向に向かって突出する突出部位と、前記突出する前記突出部位が嵌入可能に構成され、前記突出部位に嵌入されることで、前記搭載体を前記走行体に固定する嵌入部位と、を備えている。
【００１０】
本発明の移動体において、前記固定部は、前記走行体、及び、前記搭載体の間において磁気に基づく吸着力を発生可能に構成され、前記吸着力の作用にて、前記搭載体を前記走行体に固定する。
（【００１１】以降は省略されています）
