公開番号2025098332
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214389
出願日2023-12-20
発明の名称塗装ブースの改造方法及び塗装ブース
出願人株式会社SBヤード
代理人個人
主分類B05B 16/60 20180101AFI20250625BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】塗装ブースを洗浄しやすい構造に改造する。

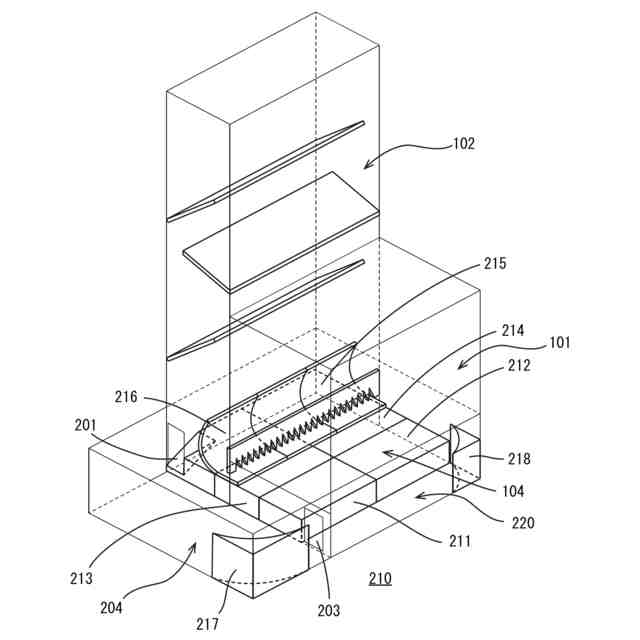

【解決手段】対象物を塗装するための塗装室101と、負圧を発生させて浄化された気体を排出する洗浄室102と、塗装室101と洗浄室102との間仕切りの下部に設けられた鋸刃板108と、鋸刃板108の下部でありかつ洗浄室102内に設けられた渦巻板109とを備える塗装ブース200を改造する。渦巻板109の底面との間に隙間が生じないように、直方体状の一以上のユニット211,212,213,214,215,216を、渦巻板109の底面に敷く。
【選択図】図3A

特許請求の範囲【請求項１】
対象物を塗装するための塗装スペースと、負圧を発生させて浄化された気体を排出する洗浄室と、前記塗装スペースと前記洗浄室との間仕切りの下部に設けられた鋸刃板と、前記鋸刃板の下部でありかつ洗浄室内に設けられた渦巻板とを備える塗装ブースの改造方法であって、

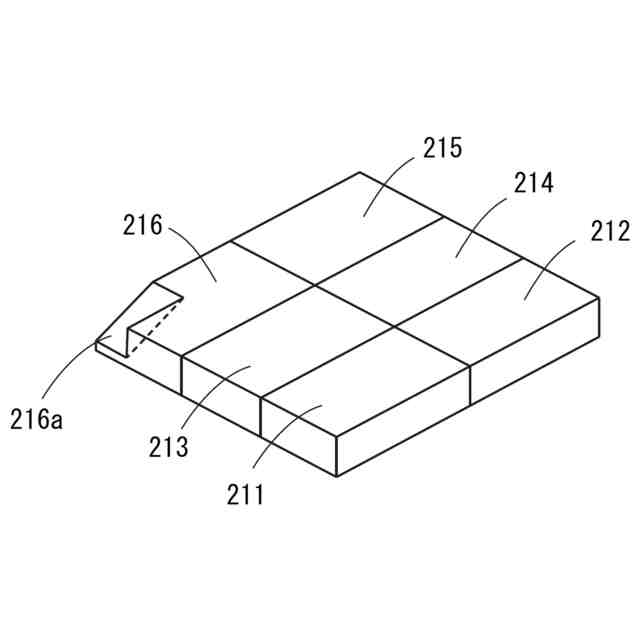

前記渦巻板の底面との間に隙間が生じないように、直方体状の一以上のユニットを、前記渦巻板の底面に敷くことを特徴とする、塗装ブースの改造方法。
続きを表示（約 1,100 文字）【請求項２】

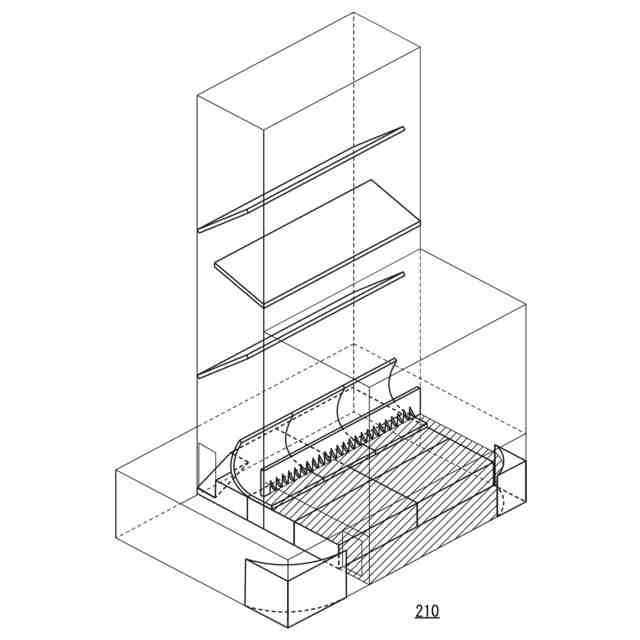

前記ユニットは、前記塗装スペースの底の少なくとも一部にも敷かれていることを特徴とする、請求項１に記載の塗装ブースの改造方法。
【請求項３】
前記塗装スペースの底で前記ユニットが敷かれている領域の洗浄液用の水槽は浅くなっており、
前記塗装スペースの底で前記ユニットが敷かれていない領域の洗浄液用の水槽は深くなっていることを特徴とする、請求項２に記載の塗装ブースの改造方法。
【請求項４】

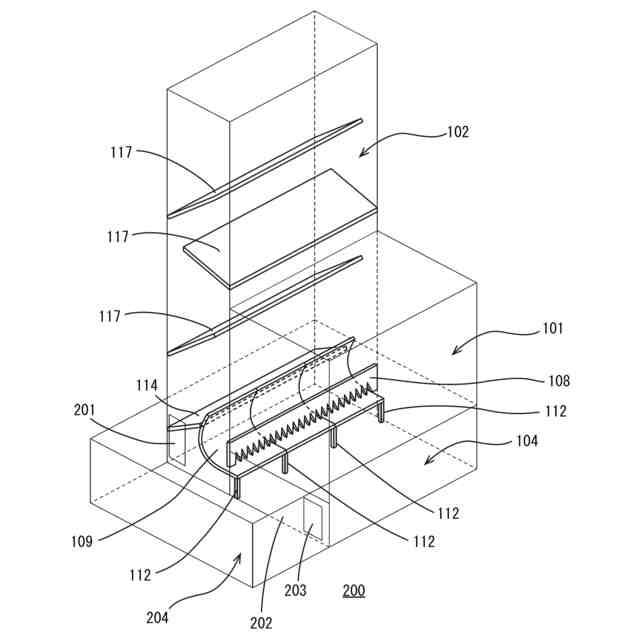

前記塗装ブースが前記洗浄室からの洗浄液を貯める浮遊槽を有する構造の場合、
基板を取り外す場合は落下した前記洗浄液を前記ユニットで受け止めるようにするか、又は、前記基板を取り外さない場合は前記基板で前記洗浄液を受け止めるようにして、前記浮遊槽に循環させるように改造することを特徴とする、請求項１に記載の塗装ブースの改造方法。
【請求項５】

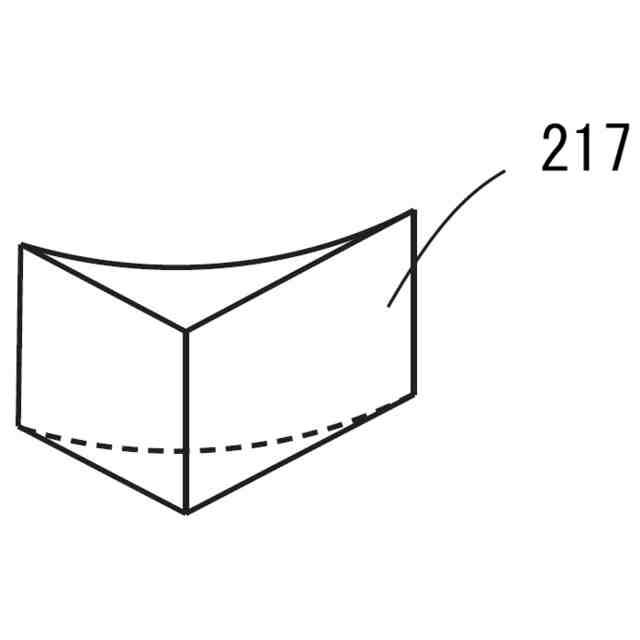

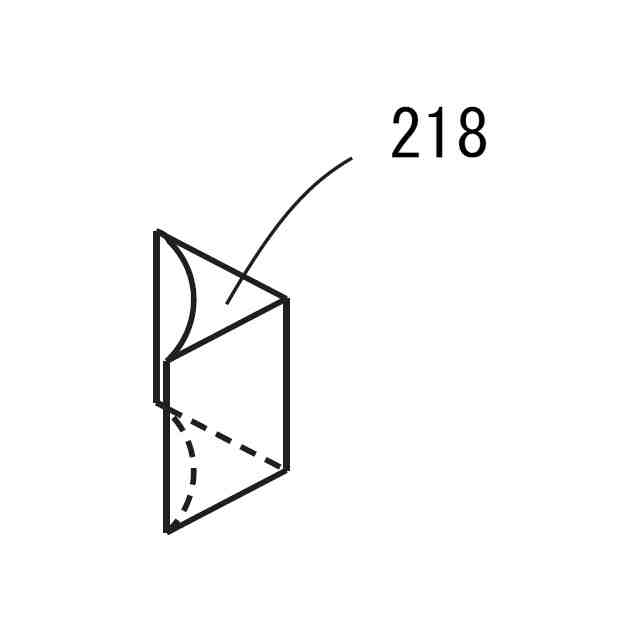

前記浮遊槽の角に、湾曲部分を有する別なユニットを配置することを特徴とする、請求項４に記載の塗装ブースの改造方法。
【請求項６】
前記塗装スペース側の水槽の角に、湾曲部分を有するさらに別なユニットを配置することを特徴とする、請求項５に記載の塗装ブースの改造方法。
【請求項７】

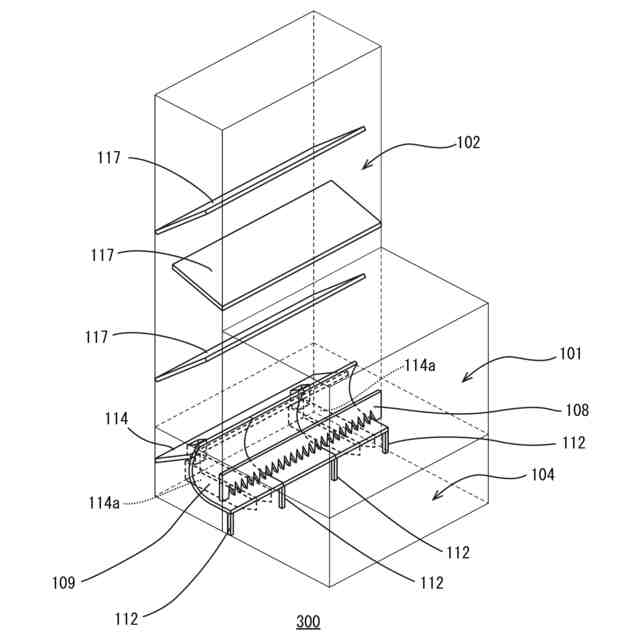

前記塗装ブースが前記洗浄室からの洗浄液を貯める浮遊槽を有しておらず、前記洗浄室から直接塗装スペース側に洗浄液を循環させる構造の場合、

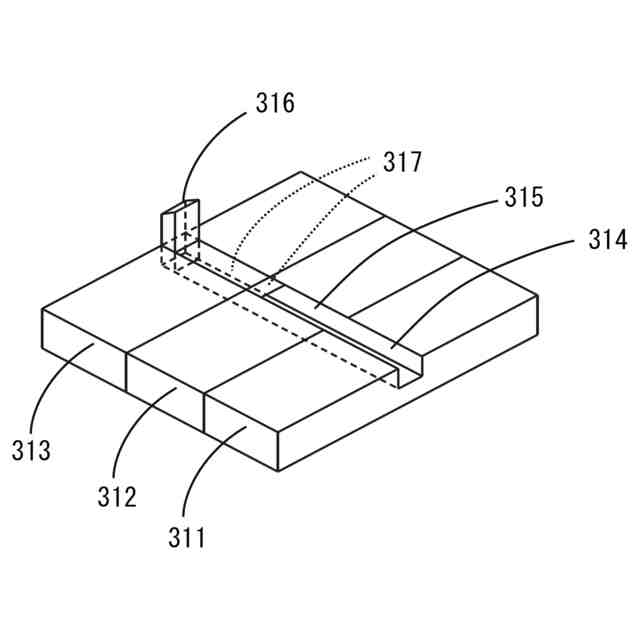

前記ユニットに、還流用の水路を構成しておき、

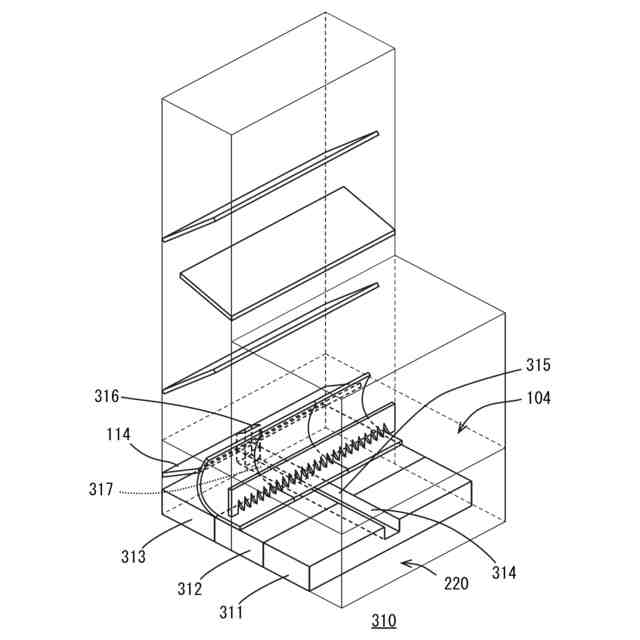

前記洗浄室で落下した洗浄液を受け止めるための基板と、前記水路とを連結して、前記水路を通じて、前記塗装スペース側の水槽に循環させるように改造することを特徴とする、請求項１に記載の塗装ブースの改造方法。
【請求項８】
前記浮遊槽に、洗浄液及び／又は塗装カスの吸引装置を取り付けることを特徴とする、請求項１に記載の塗装ブースの改造方法。
【請求項９】
前記吸引装置で回収した洗浄液及び／又は塗装カスから、塗装カスを濾過する濾過装置を設置し、さらに、濾過後の洗浄液を、再度に前記塗装ブースに戻す洗浄液還流装置を設置する、請求項８に記載の塗装ブースの改造方法。
【請求項１０】
対象物を塗装するための塗装スペースと、負圧を発生させて浄化された気体を排出する洗浄室と、前記塗装スペースと前記洗浄室との間仕切りの下部に設けられた鋸刃板と、前記鋸刃板の下部でありかつ洗浄室内に設けられた渦巻板とを備える塗装ブースであって、
前記渦巻板の底面との間に隙間が生じないように、直方体状の一以上のユニットが、前記渦巻板の底面に敷かれていることを特徴とする、塗装ブース。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、塗装ブースの改造方法及び塗装ブース関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１の図９には、オーバーフロー堰部（浮遊槽ともいう。以下同様。）を備えない塗装ブースが記載されている。
特許文献１の図１～５には、オーバーフロー堰部を備える塗装ブースが記載されている。
非特許文献１にも、浮遊槽（オーバーフロー堰部）を備える塗装ブースが記載されている。
非特許文献２及び３には、塗装ブースの洗浄方法について記載がされている。
【０００３】
これらの先行技術文献の記載を踏まえて、従来の塗装ブースの構造について、説明する。
図７及び図８は、浮遊槽を備えない従来の塗装ブース１００の内部構造を示す図である。
従来の塗装ブース１００は、塗装室１０１と、洗浄室１０２とを備える。塗装室１０１と洗浄室１０２とは、前板１０３で仕切られている。塗装室１０１の下部に、水槽１０４が構成されている。水槽１０４には、洗浄液（水及びペイント処理剤などの薬剤など）が溜められている。
塗装室１０１で対象物を塗装する。
【０００４】
洗浄室１０２の上部には、電動機１０５が設けられ、電動機１０５にファン（図示せず）が取付けられており、ファンケーシング１０６に収容されている。ファンで吸い上げた気体は、吐出口１１１を介して、ダクト（図示せず）から排気される。
【０００５】
前板１０３の下部には、可動前板１０７が取付けられている。可動前板１０７の下部には、鋸刃板１０８が取付けられている。図８では、鋸刃板１０８の鋸刃状のギザギザ部は一部のみ図示しているが、下辺部分のほぼ全てが鋸刃状のギザギザ部となっている。
【０００６】
渦巻板１０９は、図７に示すように、洗浄室１０２側が湾曲した形状となっており、塗装室１０２側に設けられた複数の渦巻板支柱１１２を有する構造となっている。渦巻板１０９は、可動前板１０７に取付けられた複数の渦巻板押え金具１１０によって押えられるようにして、鋸刃板１０８の下部に配置されている。
【０００７】
洗浄室１０２には、基板受支柱１１３が設けられている。
渦巻板１０９の上端に、斜めに傾斜して配置された基板（受け止め部ともいう。以下同様。）１１４が設けられている。基板１１４には、穴が開いている。固定水路１１５は、基板１１４の穴から、水槽１０４に向けて形成された水路である。
渦巻板１０９は、基板１１４の右端に引っ掛けられている。
基板受支柱１１３は、鋸刃板１０８が洗浄室１０２側に負圧で入り込むのを防ぐ支柱である。
【０００８】
固定水路１１５の先端には、可動水路１１６が取付けられている。図８では、内部が分かるように可動水路１１６がむき出しとなるように図示しているが、実際は、可動水路１１６の上部は、渦巻板１０９で覆われている。したがって、可動水路１１６は、渦巻板１０９の下を通って、固定水路１１５から、水槽の前面（図８の紙面前面側）に向けて流れる水路となる。
【０００９】
洗浄室１０２内は、上方に向けて、段違いに、互い違いに配置された複数のエリミネーター（水切り板ともいう。以下同様）１１７を備える。
【００１０】
従来の塗装ブース１００の動作原理について説明する。
洗浄室１０２の上部のファンによる負圧によって、洗浄室１０２内で上昇気流が生じているが、鋸刃板１０８と水槽１０４の水面との間に隙間が生じているので、塗装室１０１から洗浄室１０２に向けた流れが発生する。
塗装ミスト（粉塵も含む。以下同様。）は、上記の流れにしたがって、鋸刃板１０８の隙間部分に吸い込まれ、鋸刃板１０８付近の洗浄液に捕捉される。
塗装ミストを捕捉した洗浄液は、上記の流れにしたがって、水槽１０４の水面と鋸刃板１０８との間にできた隙間を通じて、渦巻板１０９側に移動する。
（【００１１】以降は省略されています）
