特許ウォッチ

公開番号2025097924
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2024206479
出願日2024-11-27
発明の名称ガラスまたはサファイアの時計コンポーネントに開口を作る方法
出願人ニヴァロックス-ファーソシエテアノニム
代理人個人,個人,個人
主分類C03B 33/04 20060101AFI20250624BHJP(ガラス;鉱物またはスラグウール)
要約【課題】ガラスまたはサファイアの時計コンポーネントに開口を製造する方法を提供する。
【解決手段】第1のステップ(100)において、ガラスまたはサファイアのブランクが製造または供給され、第2のステップ(200)において、開口の幾何学形状が画定されて前記開口がレーザーフィラメント形成法によって穴または輪郭の形態で切断され、第3のステップ(300)において、前記開口を含む前記時計コンポーネントが、前記フィラメント形成法から得られたスクラップから、化学エッチングによって分離される、方法である。
【選択図】図1
特許請求の範囲【請求項１】
ガラスまたはサファイアの時計コンポーネントに開口を製造する方法であって、第１のステップ（１００）において、ガラスまたはサファイアのブランクが製造または供給され、第２のステップ（２００）において、開口の幾何学形状が画定されて前記開口がレーザーフィラメント形成法によって穴または輪郭の形態で切断され、第３のステップ（３００）において、前記開口を含む前記時計コンポーネントが、前記フィラメント形成法から得られたスクラップから、化学エッチングによって分離される、方法。
続きを表示（約 920 文字）【請求項２】
前記第２のステップ（２００）において、前記レーザーフィラメント形成法が、円錐ベッセルレンズによってビームが集束されるピコ秒レーザーを使用して行われることを特徴とする、請求項１に記載の方法。
【請求項３】
１７０ｋＨｚから１０００ｋＨｚの周波数、および１５ｐｓ未満のパルス持続時間を有する赤外ピコ秒レーザーが使用されることを特徴とする、請求項２に記載の方法。
【請求項４】
前記穿孔が、約１０６４ｎｍの波長によって前記ガラスに作られることを特徴とする、請求項３に記載の方法。
【請求項５】
前記第２のステップ（２００）において、複数の穿孔が前記ガラスに作られ、前記穿孔は大きさが１μｍから１０μｍの間であり、前記穿孔が２μｍから２０μｍの間隔で離間されることを特徴とする、請求項１に記載の方法。
【請求項６】
前記穿孔が前記ガラスに作られ、５μｍから７μｍの間隔で離間されることを特徴とする、請求項５に記載の方法。
【請求項７】
前記第１のステップ（１００）の間、シリコンウェハの熱膨張係数と同様の熱膨張係数を、アルカリ、ヒ素またはアンチモンなしで有するアルミノホウケイ酸塩が使用されることを特徴とする、請求項１に記載の方法。
【請求項８】
前記第３のステップ（３００）の間、化学エッチングが、アルカリ溶液中で、８０℃から１２０℃の間の温度で、３時間から８時間の間行われることを特徴とする、請求項１に記載の方法。
【請求項９】
前記開口が、太陽電池を受容することが意図された時計コンポーネントに作られることと、
前記第３のステップ（３００）の後、第４のステップ（４００）において、光起電力腕時計の文字盤またはクリスタルを製造するべく太陽電池が前記コンポーネントの前記ガラスに堆積されることと
を特徴とする、請求項１に記載の方法。
【請求項１０】
薄膜太陽電池である前記太陽電池が前記ガラスに直接堆積されることを特徴とする、請求項９に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラスまたはサファイアの時計コンポーネントに開口を作る方法に関する。
続きを表示（約 810 文字）【０００２】
本発明はさらに、この方法を使用して作られた少なくとも一つの開口を有するガラスまたはサファイアの時計コンポーネントを含む腕時計に関する。
【０００３】
本発明は、ガラスまたはサファイアのような壊れやすい材料から作られた時計コンポーネントの製造に関する。
【背景技術】
【０００４】
ガラスなどの時計コンポーネントの機械加工は非常にデリケートであり、穴開け作業中にまたは開口の作成時に、特に過大な切り屑の存在ゆえに、高いスクラップ率が観察される。
【発明の概要】
【０００５】
本発明の目的は、ガラスなどで作られた時計コンポーネントを、割れたり欠けたりすることなく、穴あけまたは開口を作成する方法を開発することにある。
【０００６】
この目的に向けて、本発明は、請求項１に記載の、ガラスまたはサファイアから作られた時計コンポーネントに開口を作る方法に関する。
【０００７】
本発明はさらに、この方法を使用して作られた少なくとも一つの開口を有するガラスまたはサファイアの時計コンポーネントを含む腕時計に関する。
【図面の簡単な説明】
【０００８】
添付図面を参照して与えられる以下の詳細な説明を読むことで、本発明の目的、利点及び特徴が良好に理解される。
【０００９】

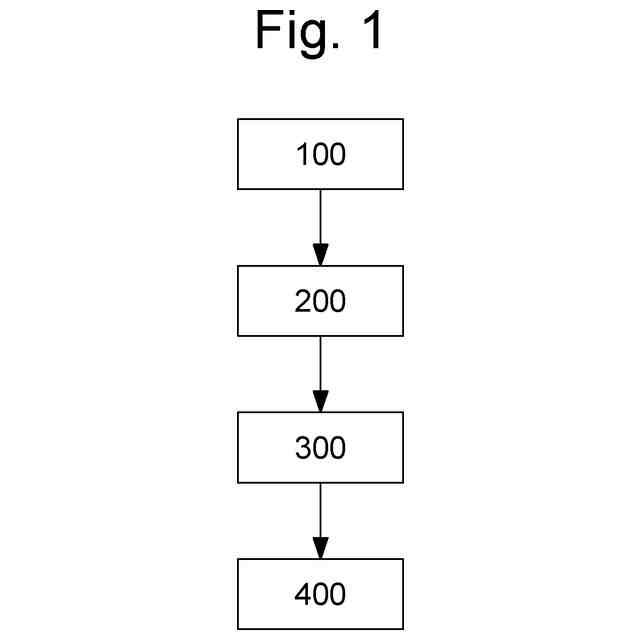

本発明による方法のステップを示すフローチャートである。
【発明を実施するための形態】
【００１０】
ガラスまたはサファイアから作られた腕時計文字盤、特に太陽電池が統合された腕時計文字盤を製造する場合、削りくずまたはチップがなく、抜き勾配がなく、かつ衝撃試験条件を満たす、精密な輪郭を許容するガラスの穴あけ方法を開発する必要がある。
（【００１１】以降は省略されています）
