公開番号2025071798
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2024184951
出願日2024-10-21
発明の名称ガラス材
出願人日本電気硝子株式会社
代理人
主分類C03C 3/32 20060101AFI20250428BHJP(ガラス;鉱物またはスラグウール)
要約【課題】短波長域において高い光透過率と高いベルデ定数を示すガラス材を提供する。
【解決手段】モル%で、CeF₃ 15～50%、MgF₂+CaF₂+SrF₂+BaF₂+P₂O₅+SiO₂+B₂O₃+Al₂O₃ 20～70%を含有する、ガラス材。
【選択図】なし

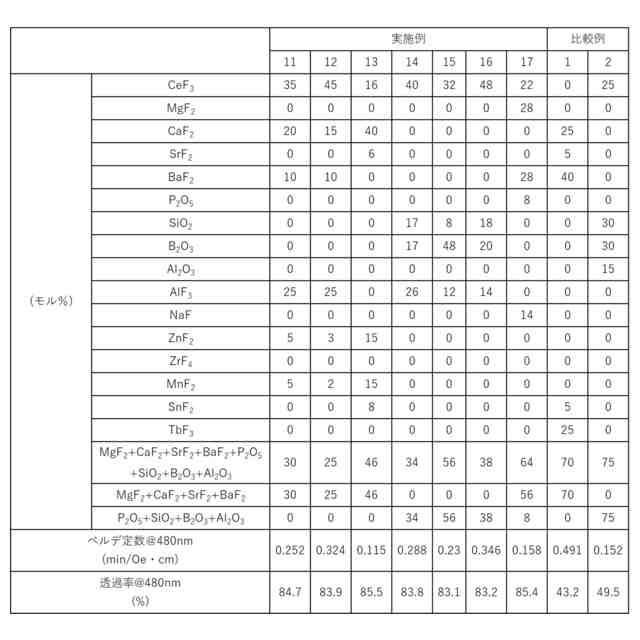

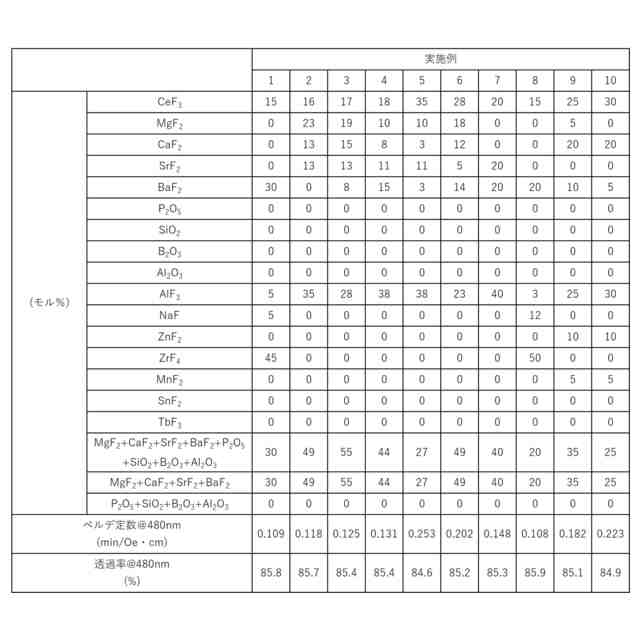

特許請求の範囲【請求項１】
モル％で、ＣｅＦ
３
１５～５０％、ＭｇＦ
２
＋ＣａＦ
２
＋ＳｒＦ
２
＋ＢａＦ
２
＋Ｐ
２
Ｏ
５
＋ＳｉＯ
２
＋Ｂ
２
Ｏ
３
＋Ａｌ
２
Ｏ
３
２０～７０％を含有する、ガラス材。
続きを表示（約 950 文字）【請求項２】
さらにモル％で、ＭｇＦ
２
＋ＣａＦ
２
＋ＳｒＦ
２
＋ＢａＦ
２
２０～７０％を含有する、請求項１に記載のガラス材。
【請求項３】
さらにモル％で、Ｐ
２
Ｏ
５
＋ＳｉＯ
２
＋Ｂ
２
Ｏ
３
＋Ａｌ
２
Ｏ
３
０～７０％を含有する、請求項１に記載のガラス材。
【請求項４】
さらにモル％で、ＡｌＦ
３
１～５０％を含有する、請求項１又は２に記載のガラス材。
【請求項５】

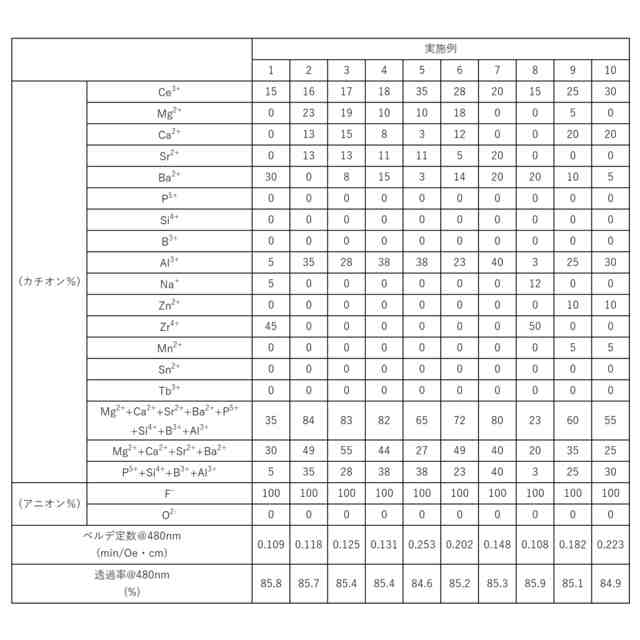

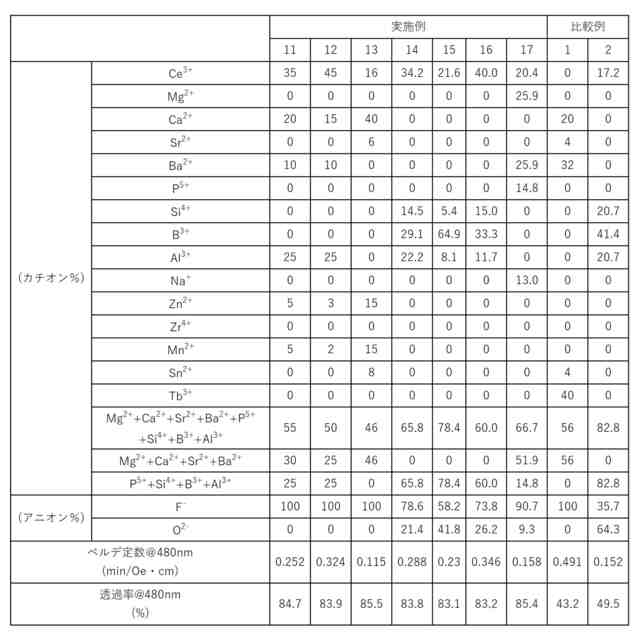

カチオン％で、Ｃｅ
３＋
１５～５０％、Ｍｇ
２＋
＋Ｃａ
２＋
＋Ｓｒ
２＋
＋Ｂａ
２＋
＋Ｐ
５＋
＋Ｓｉ
４＋
＋Ｂ
３＋
＋Ａｌ
３＋
２０～８５％を含有し、アニオン％で、Ｆ
－
５５～１００％、Ｏ
２－
０～４５％を含有する、ガラス材。
【請求項６】
さらにカチオン％で、Ｍｇ
２＋
＋Ｃａ
２＋
＋Ｓｒ
２＋
＋Ｂａ
２＋
２０～８０％を含有する、請求項５に記載のガラス材。
【請求項７】
さらにカチオン％で、Ｐ
５＋
＋Ｓｉ
４＋
＋Ｂ
３＋
＋Ａｌ
３＋
０～８０％を含有する、請求項５に記載のガラス材。
【請求項８】
さらにカチオン％で、Ｔｂ
３＋
０～５％未満を含有する、請求項５又は６に記載のガラス材。
【請求項９】
試料厚み１０ｍｍ、波長４８０ｎｍにおける光透過率が６０％以上である、請求項１又は５に記載のガラス材。
【請求項１０】
磁気光学素子として用いられる、請求項１又は５に記載のガラス材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光アイソレータ、光サーキュレータ、磁気センサ等の磁気デバイスを構成する磁気光学素子の材料として好適なガラス材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
常磁性化合物を含むガラス材は、磁気光学効果の一つであるファラデー効果を示すことが知られている。ファラデー効果は、磁場中に置かれた材料を通過する直線偏光の偏光面を回転させる効果であり、光アイソレータや磁気センサなどに使用されている。
【０００３】
ファラデー効果による旋光度（偏光面の回転角）θは、磁場の強さをＨ、偏光が通過する物質の長さをＬ、ベルデ定数Ｖを用いて、以下の式（１）により表される。ベルデ定数は物質の種類に依存する定数であり、反磁性体の場合は正の値、常磁性体の場合は負の値を示す。ベルデ定数の絶対値が大きいほど旋光度の絶対値も大きい（すなわち、ベルデ定数の絶対値が大きいほど大きなファラデー効果を示す）。
【０００４】
θ＝ＶＨＬ ……式（１）
【０００５】
ファラデー効果を示すガラス材として、例えば、Ｔｂ
２
Ｏ
３
系のガラス材（特許文献１）、Ｐ
２
Ｏ
５
－ＴｂＦ
３
－ＲＦ
２
（Ｒはアルカリ土類金属）系のガラス材（特許文献２）等が知られている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１６－１４５１４３号公報
特公昭５５－４２９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のガラス材は、可視域～赤外域で高い光透過率を示すものの、５００ｎｍ以下の短波長域ではＴｂ
２
Ｏ
３
やＴｂＦ
３
の吸収により光透過率が低下してしまう。そのため、当該ガラス材を用いた磁気光学素子等を上記の波長域で使用すると、光取り出し効率の低下や、発熱による破損が生じる恐れがある。
【０００８】
以上に鑑み、本発明は短波長域において高い光透過率と高いベルデ定数を示すガラス材を提供することを目的とする。
【課題を解決するための手段】
【０００９】
以下、上記課題を解決するガラス材の各態様について説明する。
【００１０】
本発明者が鋭意検討を行った結果、特定の組成を有するガラス材により上記課題を解決できることを見出した。すなわち、態様１のガラス材は、モル％で、ＣｅＦ
３
１５～５０％、ＭｇＦ
２
＋ＣａＦ
２
＋ＳｒＦ
２
＋ＢａＦ
２
＋Ｐ
２
Ｏ
５
＋ＳｉＯ
２
＋Ｂ
２
Ｏ
３
＋Ａｌ
２
Ｏ
３
２０～７０％を含有することを特徴とする。
（【００１１】以降は省略されています）
