TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025092390
公報種別
公開特許公報(A)
公開日
2025-06-19
出願番号
2024137560
出願日
2024-08-19
発明の名称
ガラス繊維用組成物
出願人
日本電気硝子株式会社
代理人
主分類
C03C
13/02 20060101AFI20250612BHJP(ガラス;鉱物またはスラグウール)
要約
【課題】高い弾性率を有し、生産性が良好であるガラス繊維用組成物を提供する。
【解決手段】質量%で、Cr
2
O
3
10ppm以上を含有し、かつ、質量比で、Al
2
O
3
/Cr
2
O
3
が150超であることを特徴とするガラス繊維用組成物。
【選択図】なし
特許請求の範囲
【請求項1】
質量%で、Cr
2
O
3
10ppm以上を含有し、かつ、質量比で、Al
2
O
3
/Cr
2
O
3
が150超であることを特徴とするガラス繊維用組成物。
続きを表示(約 1,100 文字)
【請求項2】
質量%でCr
2
O
3

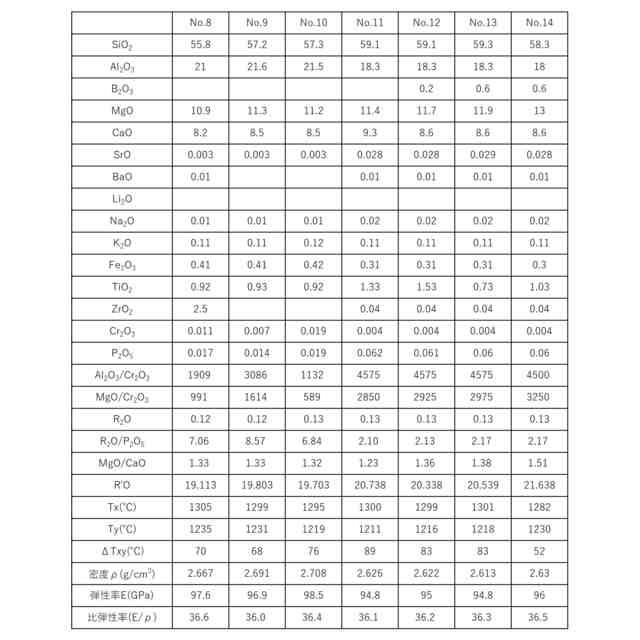

10~6000ppmを含有することを特徴とする請求項1に記載のガラス繊維用組成物。
【請求項3】
質量比で、MgO/Cr
2
O
3
が20以上であることを特徴とする請求項1または2に記載のガラス繊維用組成物。
【請求項4】
質量%で、P
2
O
5
10~1000ppmを含有し、かつ、質量比で、R
2
O/P
2
O
5
(R
2
Oは、Li
2
O、Na
2
O及びK
2
Oの合量である)が0.01以上であることを特徴とする請求項1または2に記載のガラス繊維用組成物。
【請求項5】
質量%で、Na
2
O 0.8%未満を含有することを特徴とする請求項4に記載のガラス繊維用組成物。
【請求項6】
質量%で、SiO
2
25~70%、Al
2
O
3
13~25%、MgO 0.6~25%、CaO 3~15%、B
2
O
3
0~3%未満を含有することを特徴とする請求項1または2に記載のガラス繊維用組成物。
【請求項7】
質量%で、Cr
2
O
3
10~6000ppm、SiO
2
50~70%、Al
2
O
3
15超~20%、MgO 1.2~15%、CaO 3~15%、B
2
O
3
0~3%未満、TiO
2
0.01~3%未満、Na
2
O 0.8%未満を含有することを特徴とするガラス繊維用組成物。
【請求項8】
質量比で、Al
2
O
3
/Cr
2
O
3
が150超であることを特徴とする請求項7に記載のガラス繊維用組成物。
【請求項9】
質量比で、MgO/Cr
2
O
3
が20以上であることを特徴とする請求項7または8に記載のガラス繊維用組成物。
【請求項10】
質量比で、R
2
O/P
2
O
5
が0.01以上であることを特徴とする請求項7または8に記載のガラス繊維用組成物。
(【請求項11】以降は省略されています)

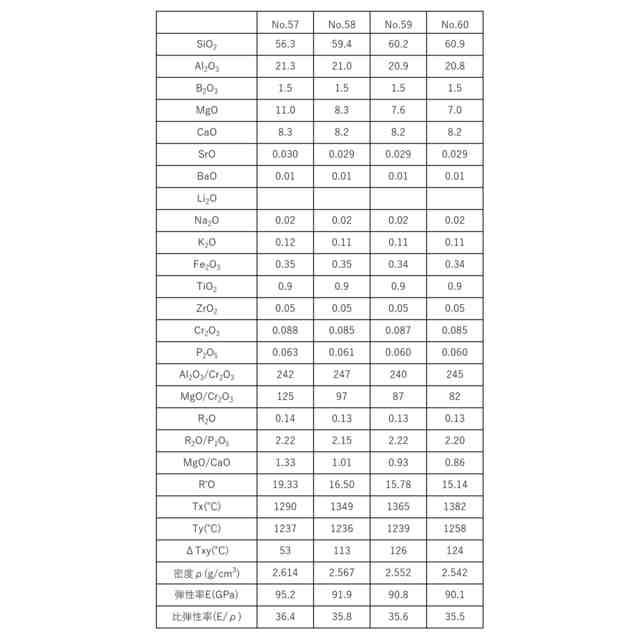

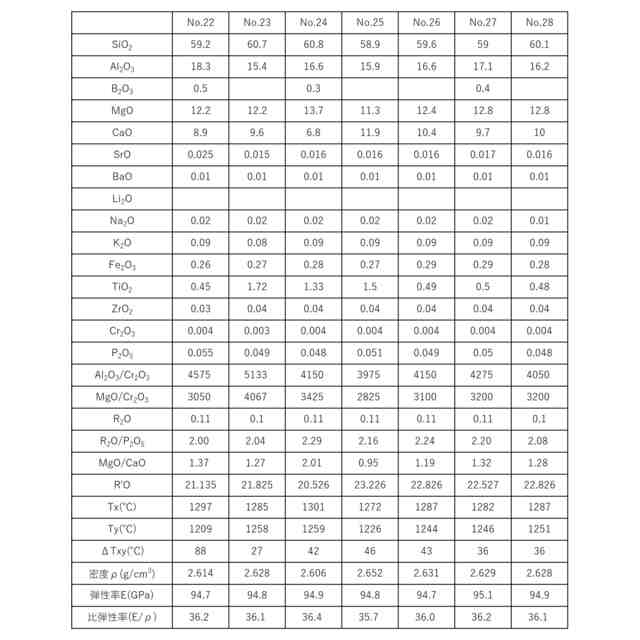

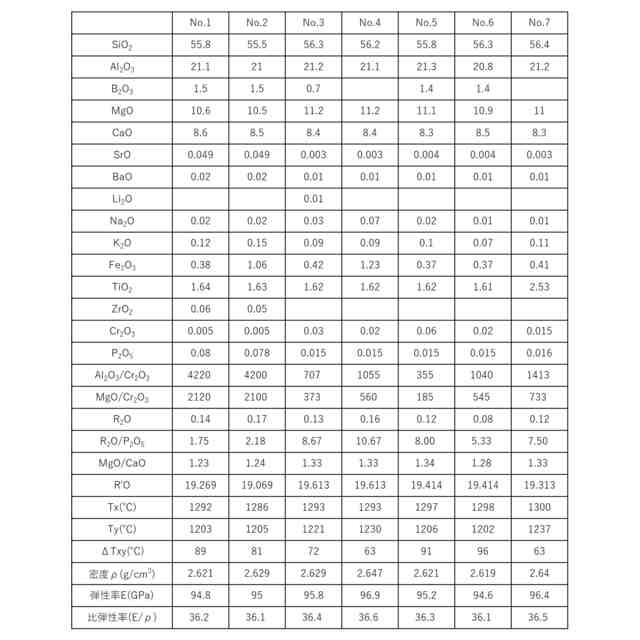

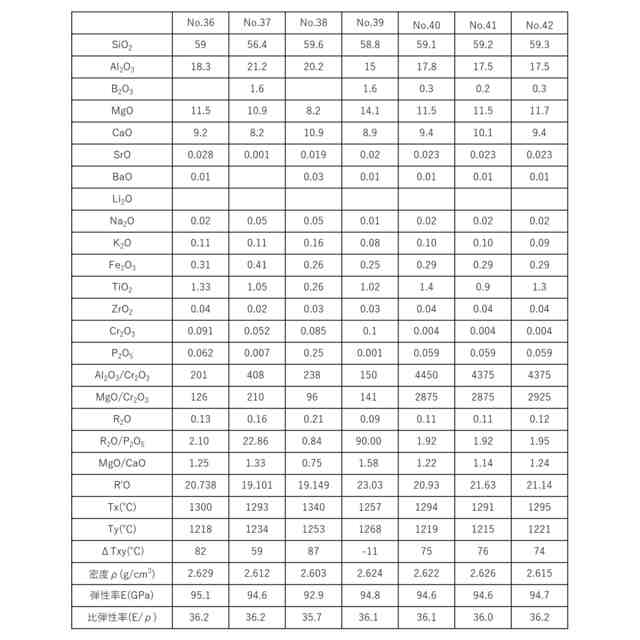

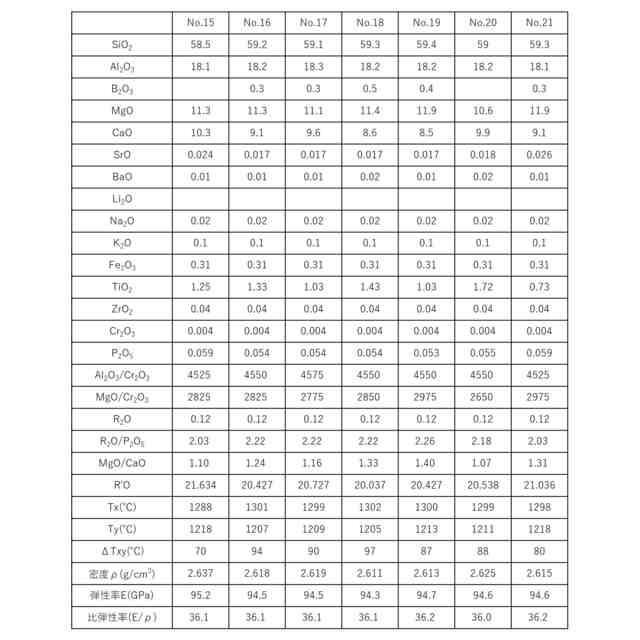

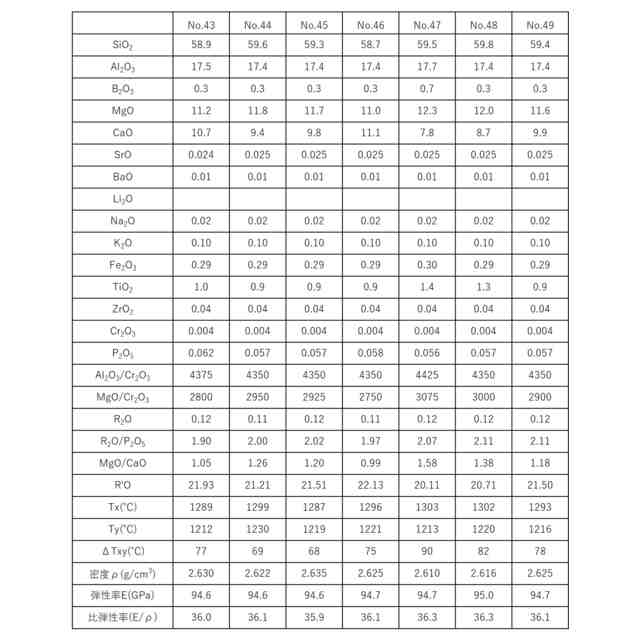

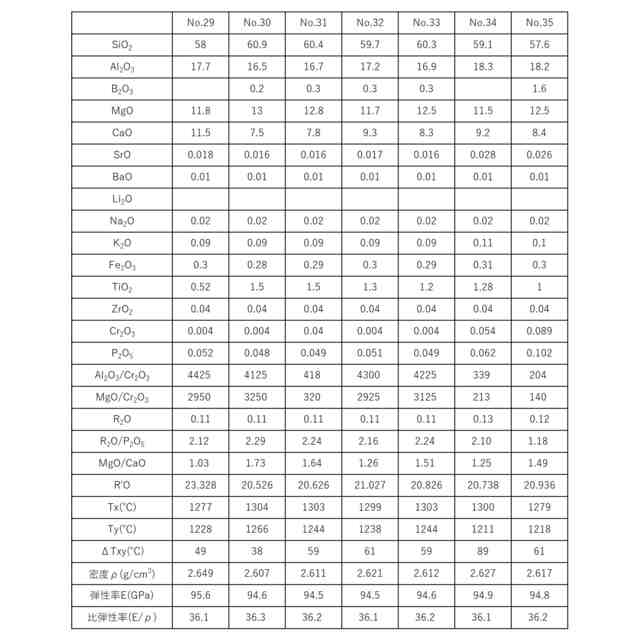

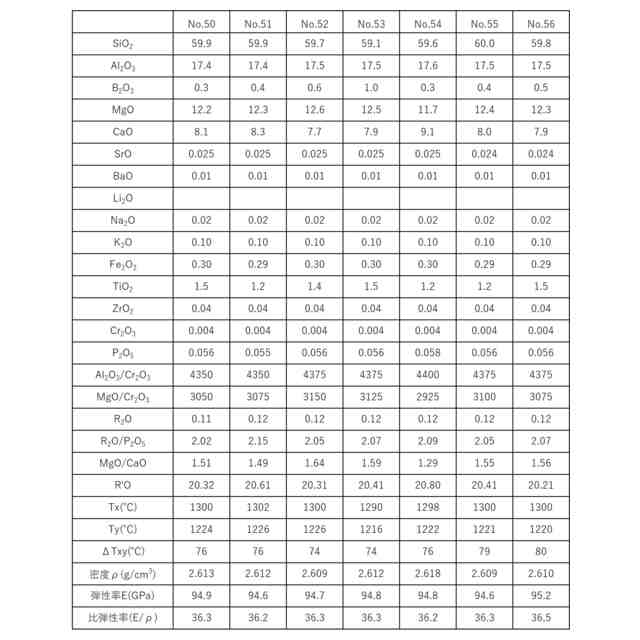

発明の詳細な説明
【技術分野】
【0001】
本発明は、ガラス繊維用組成物に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
ガラス繊維(ガラスファイバーあるいはガラスフィラメントともいう)は、一般に略矩形状の外観を有するブッシング装置(白金加熱容器ともいう)と呼称される成形装置を使用して溶融ガラスを連続的に繊維状に成形(紡糸)することで製造されている。ブッシング装置は、溶融ガラスの一時滞留機能を有するポット形状の容器の底部に配設される。そして、ブッシング装置は、白金等の耐熱性金属材料により構成されており、その底部に多数のノズル部(又はオリフィス部)を備えている。このブッシング装置によって、溶融ガラスをブッシングノズル先端における最適な温度、すなわちその高温粘性が10
3
dPa・sに相当する温度(成形温度Tx)となるように温度管理を行う。そして、溶融ガラスをブッシングノズルから連続的に引き出して急冷し、ガラス繊維として成形(紡糸)する。
【0003】
ガラス繊維の成形を行う場合、溶融ガラスの液相温度Tyが、ガラスの成形温度Tx以上になると、ブッシングノズル近傍部で失透の原因となる結晶が溶融ガラス中に析出し易くなる。その結果、ブッシングノズルが詰まり、ブレークとも称される糸切れの原因となる。このため、溶融ガラスの液相温度Tyは成形温度Txよりも低い(すなわち、温度差ΔTxy=Tx-Ty>0である)ことが好ましく、温度差ΔTxyは大きい方がより好ましい。ただし、成形温度Txを上昇させると溶融ガラスの液相温度Tyとの温度差(ΔTxy)は大きくなるが、この場合、溶融に要するエネルギーの増大に伴い、製造原価の上昇を招いたり、ブッシング装置等の付帯設備の寿命を短くするという問題を発生させることになる。よって成形温度Txは低くすることが好ましい。
【0004】
このように、ガラス繊維の製造において、成形温度Txや温度差ΔTxyの管理が非常に重要であるが、その一方で、ガラス繊維含有複合材料の高機能化が求められ、より弾性率に優れたガラス繊維の需要が高まっている。そのような特性のガラス繊維用ガラスとしては、SiO
2
、Al
2
O
3
及びMgOのガラス組成物からなるSガラスや、SiO
2
、Al
2
O
3
、MgO、CaOのガラス組成物からなるRガラスが知られているが、これらは成形温度Txが高く、また液相温度Tyも高いために温度差ΔTxyが小さいことから、生産性に問題があった。
【0005】
そこで特許文献1では、繊維化温度(すなわち成形温度Tx)やΔT(すなわち温度差ΔTxy)の改良を目的としたガラス繊維用組成物が開示されている。
【先行技術文献】
【特許文献】
【0006】
特表2009-514773号公報
【発明の開示】
【発明が解決しようとする課題】
【0007】
しかしながら、特許文献1に記載のガラス繊維用組成物は、十分低い繊維化温度や十分大きいΔTを確保しつつ、十分高い弾性率を達成しているとは言えないものである。
【0008】
以上に鑑み、本発明は、高い弾性率を有し、生産性が良好であるガラス繊維用組成物を提供することを課題とする。
【課題を解決するための手段】
【0009】
本発明のガラス繊維用組成物は、質量%で、Cr
2
O
3
10ppm以上を含有し、かつ、質量比で、Al
2
O
3
/Cr
2
O
3
が150超であることを特徴とする。Cr
2
O
3
は弾性率向上に有効な成分であるが、その含有量が多くなると液相温度Tyが高くなり、結果として温度差ΔTxyが小さくなり生産性が低下する。一方、Al
2
O
3
も弾性率向上に有効な成分であるが、溶融ガラス中での結晶の晶出や分相生成を抑制する成分である。そこで、Cr
2
O
3
の含有量及びAl
2
O
3
とCr
2
O
3
の比率を上記範囲に規制することで、高い弾性率を有しつつ生産性が良好なガラス組成を得ることが可能となる。なお本発明において、「x/y」はx成分の含有量をy成分の含有量で除した値を意味する。
【0010】
本発明のガラス繊維用組成物は、質量%でCr
2
O
3
10~6000ppmを含有することが好ましい。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
日本電気硝子株式会社
ガラス材
2か月前
個人
ガラス製品の製造方法
17日前
株式会社フジクラ
シール装置
1か月前
日本電気硝子株式会社
ガラスの製造方法
1か月前
日本電気硝子株式会社
ガラス繊維用組成物
1か月前
日本電気硝子株式会社
ガラス繊維用組成物
24日前
株式会社オハラ
光学ガラス
1か月前
AGC株式会社
ガラス板の製造方法
2か月前
信越化学工業株式会社
ガラス母材の延伸方法
5日前
日本電気硝子株式会社
フィーダー
1か月前
AGC株式会社
ガラスペースト
1か月前
AGC株式会社
複層ガラス、及び複層ガラスの製造方法
2か月前
AGC株式会社
複層ガラス、及び複層ガラスの製造方法
2か月前
日本板硝子株式会社
車両用合わせガラス体
6日前
白金科技股分有限公司
微小球およびその調製方法
3日前
株式会社オハラ
光学ガラスおよび光学素子
1か月前
AGC株式会社
成形装置、及び成形方法
5日前
東洋ガラス株式会社
ガラス製造装置
2か月前
AGC株式会社
ガラス及びその製造方法
6日前
信越化学工業株式会社
光ファイバ用多孔質母材の搬送装置
1か月前
AGC株式会社
洗浄部材の位置決め方法
1か月前
日本板硝子株式会社
車両用調光合わせガラス
3日前
住友電気工業株式会社
光ファイバの製造方法
2か月前
株式会社オハラ
結晶相を含むガラス
2か月前
株式会社オハラ
結晶相を含むガラス
2か月前
AGC株式会社
ガラス板及びディスプレイ装置
25日前
AGC株式会社
ガラス板及びディスプレイ装置
25日前
信越化学工業株式会社
SiOH含有光ファイバ母材及びその評価方法
1か月前
日本電気硝子株式会社
ガラス板の製造方法及び製造装置
2か月前
日本電気硝子株式会社
ガラス板搬送装置
1か月前
日本電気硝子株式会社
溶融炉およびガラス物品の製造方法
10日前
彩虹顕示器件股ふん有限公司
低熱収縮ガラスおよびその製造方法
13日前
積水化学工業株式会社
熱可塑性樹脂膜、積層体及び合わせガラス
27日前
日本電気硝子株式会社
ガラス繊維の製造装置及び製造方法
27日前
株式会社フジクラ
ガラス微粒子製造装置、および消火部
1か月前
日本電気硝子株式会社
ガラス物品
2か月前
続きを見る
他の特許を見る
