公開番号2025126895
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2025011031
出願日2025-01-27
発明の名称合わせガラス
出願人AGC株式会社
代理人弁理士法人志賀国際特許事務所
主分類C03C 27/12 20060101AFI20250822BHJP(ガラス;鉱物またはスラグウール)
要約【課題】マークとなる散乱部を有する合わせガラスにおいて、マークの意匠性を向上する。
【解決手段】本合わせガラスは、第1のガラス板と、第2のガラス板と、前記第1のガラス板と前記第2のガラス板との間に位置して前記第1のガラス板と前記第2のガラス板とを接着する中間膜と、を備えた合わせガラスであって、前記第1のガラス板側から入射する光を反射する光学反射層と、断面視で前記光学反射層よりも前記第2のガラス板側に配置され、平面視で少なくとも一部が前記光学反射層と重なる隠蔽層と、平面視で前記光学反射層が配置される領域と重なる位置にある散乱部と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
第１のガラス板と、第２のガラス板と、前記第１のガラス板と前記第２のガラス板との間に位置して前記第１のガラス板と前記第２のガラス板とを接着する中間膜と、を備えた合わせガラスであって、
前記第１のガラス板側から入射する光を反射する光学反射層と、
断面視で前記光学反射層よりも前記第２のガラス板側に配置され、平面視で少なくとも一部が前記光学反射層と重なる隠蔽層と、
平面視で前記光学反射層が配置される領域と重なる位置にある散乱部と、を有する、合わせガラス。
続きを表示（約 1,100 文字）【請求項２】
前記散乱部は、表面粗さＲａが１μｍ以上１００μｍ以下である、請求項１に記載の合わせガラス。
【請求項３】
前記散乱部は、ヘーズ値が４０％以上である、請求項１に記載の合わせガラス。
【請求項４】
前記第１のガラス板の前記中間膜とは反対側に位置する面を４面、前記第１のガラス板の前記中間膜側に位置する面を３面、前記第２のガラス板の前記中間膜側に位置する面を２面、前記第２のガラス板の前記中間膜とは反対側に位置する面を１面、としたときに、
前記散乱部は、前記１面又は前記４面に位置し、
前記散乱部は、平面視で前記隠蔽層に設けられた開口部内に位置する、請求項１に記載の合わせガラス。
【請求項５】
前記第１のガラス板の前記中間膜とは反対側に位置する面を４面、前記第１のガラス板の前記中間膜側に位置する面を３面、前記第２のガラス板の前記中間膜側に位置する面を２面、前記第２のガラス板の前記中間膜とは反対側に位置する面を１面、としたときに、
前記散乱部は、前記２面又は前記３面に位置し、
前記散乱部は、平面視で前記隠蔽層に設けられた開口部内に位置する、請求項１に記載の合わせガラス。
【請求項６】
前記第１のガラス板の前記中間膜とは反対側に位置する面を４面、前記第１のガラス板の前記中間膜側に位置する面を３面、前記第２のガラス板の前記中間膜側に位置する面を２面、前記第２のガラス板の前記中間膜とは反対側に位置する面を１面、としたときに、
前記散乱部は、前記１面及び前記４面に位置し、
各々の前記散乱部は、平面視で前記隠蔽層と重なる、請求項１に記載の合わせガラス。
【請求項７】
前記散乱部は、樹脂フィルムに封止、もしくは樹脂フィルムに塗布あるいはガラスに塗布され、前記２面又は前記３面に貼付されている、請求項５に記載の合わせガラス。
【請求項８】
平面視で前記散乱部と前記開口部との距離は、５ｍｍ以上である、請求項４、５、又は７に記載の合わせガラス。
【請求項９】
前記散乱部は、文字、図形、及び／又は記号を含み、人の視覚によって認識できるマークである、請求項１乃至７のいずれか一項に記載の合わせガラス。
【請求項１０】
前記光学反射層は、入射角が５７ｄｅｇでＰ偏光の可視光線が入射する場合の、可視光線反射率が１０％以上である、請求項１乃至７のいずれか一項に記載の合わせガラス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、合わせガラスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
自動車等に用いられるガラス板の表面には、型番等のマークが形成される場合がある。このようなマークは、例えば、砂状物を含有する圧縮流体を排出可能なノズルを有するサンドブラスト装置を準備し、サンドブラスト装置のノズルから圧縮流体をガラス板の表面に吹き付けることで、ガラス板の表面を粗面化することで形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９３２５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来のマークには、意匠性に関し、改善の余地があった。
【０００５】
本発明は、上記の点に鑑みてなされたものであり、マークとなる散乱部を有する合わせガラスにおいて、マークの意匠性の向上を目的とする。
【課題を解決するための手段】
【０００６】
開示の一実施態様にかかる合わせガラスは、第１のガラス板と、第２のガラス板と、前記第１のガラス板と前記第２のガラス板との間に位置して前記第１のガラス板と前記第２のガラス板とを接着する中間膜と、を備えた合わせガラスであって、前記第１のガラス板側から入射する光を反射する光学反射層と、断面視で前記光学反射層よりも前記第２のガラス板側に配置され、平面視で少なくとも一部が前記光学反射層と重なる隠蔽層と、平面視で前記光学反射層が配置される領域と重なる位置にある散乱部と、を有する。
【発明の効果】
【０００７】
開示の一実施態様によれば、マークとなる散乱部を有する合わせガラスにおいて、マークの意匠性を向上できる。
【図面の簡単な説明】
【０００８】

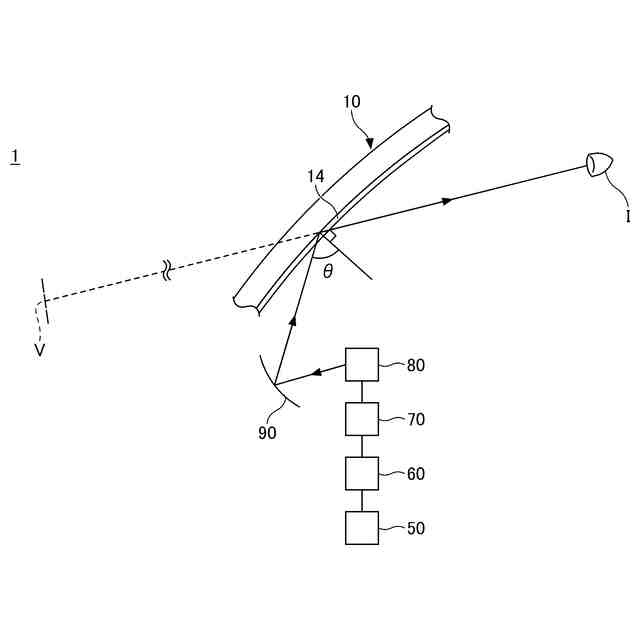

第１実施形態にかかるＨＵＤシステムを例示する模式図である。

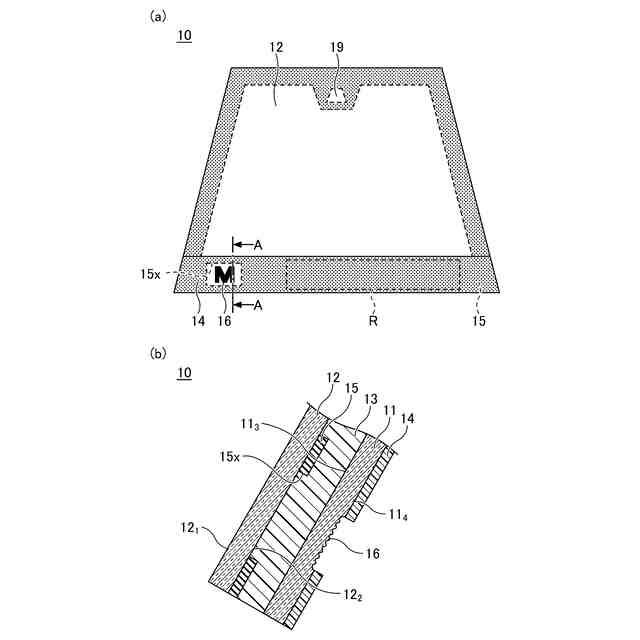

第１実施形態にかかる合わせガラスを例示する図である。

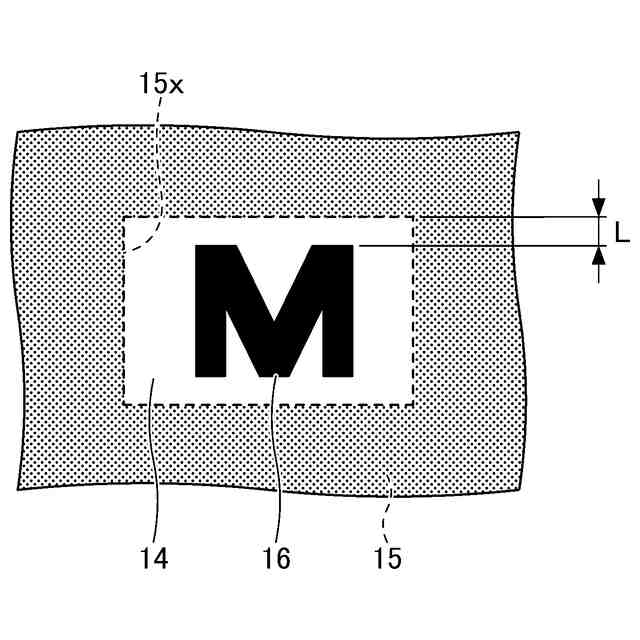

図２（ａ）に示す散乱部及びその近傍の部分拡大平面図である。

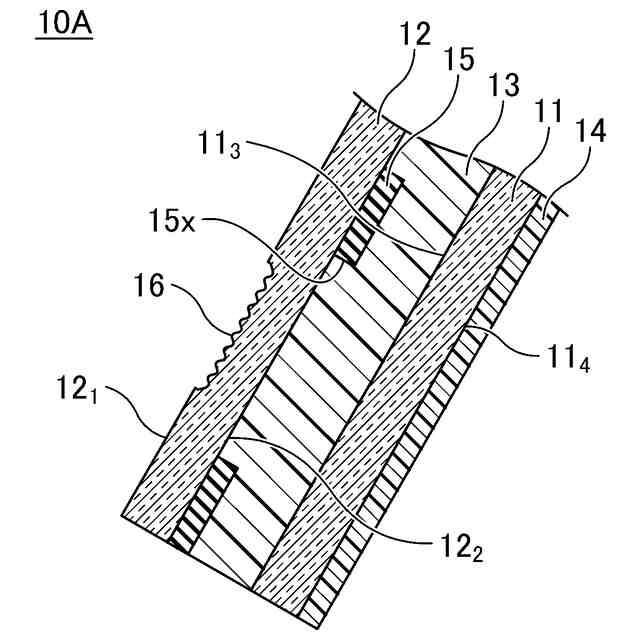

第１実施形態の変形例１にかかる合わせガラスを例示する断面図である。

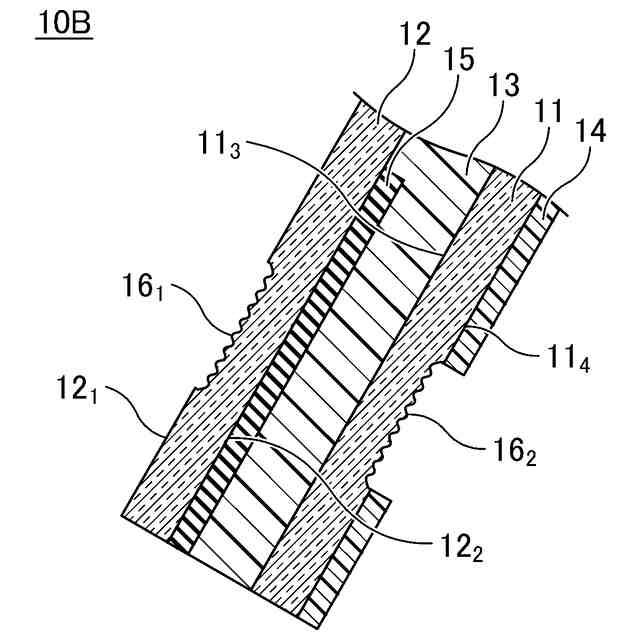

第１実施形態の変形例２にかかる合わせガラスを例示する断面図である。

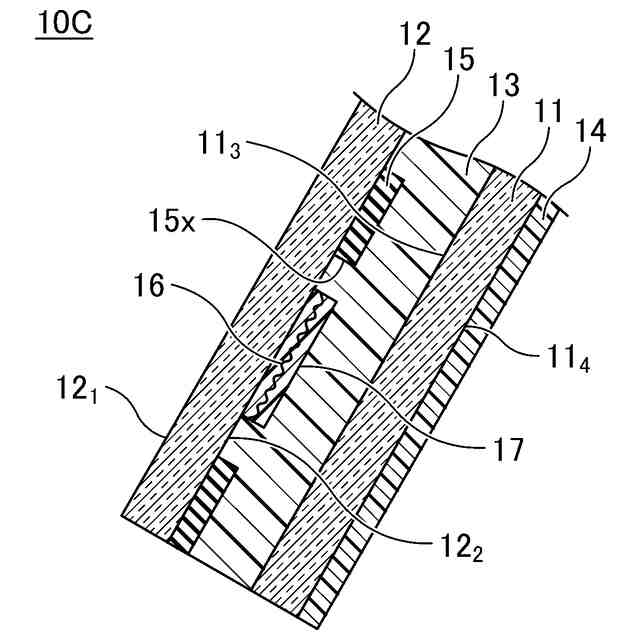

第１実施形態の変形例３にかかる合わせガラスを例示する断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して発明を実施するための形態について説明する。各図面において、同一構成部分には同一符号を付し、重複した説明を省略する場合がある。また、各図面において、本発明の内容を理解しやすいように、大きさや形状を一部誇張している場合がある。
【００１０】
なお、車両とは、代表的には自動車であるが、電車、船舶、航空機等を含む、合わせガラスを搭載可能な移動体を指すものとする。
（【００１１】以降は省略されています）
