公開番号2025135543
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024179769
出願日2024-10-15
発明の名称複層ガラス、高地対応複層ガラス
出願人AGC株式会社
代理人個人
主分類C03C 27/06 20060101AFI20250910BHJP(ガラス;鉱物またはスラグウール)
要約【課題】気圧の変化に起因する中空層の膨張を容易に抑制可能な複層ガラス、及び高地対応複層ガラスを提供する。
【解決手段】本発明の一態様にかかる複層ガラス100は、ガラス板10,20と、ガラス板10,20同士の間にガラス板10,20の周縁のスペーサ領域に設置されるスペーサ30と、を備え、スペーサ30とガラス板10,20とによって囲われる領域が中空層15であり、スペーサ30を貫通して一方の端が中空層15に連通すると共に他方の端が外気側に突出し、中空層15から前記外気側に気体を移動する逆流防止弁40と、逆流防止弁40とスペーサ30とをシールするブチル系シール部材50と、をさらに備え、逆流防止弁40は、スペーサ30に少なくとも1つ取り付けられ、ブチル系シール部材50は、逆流防止弁40の前記外気側に突出する部分とスペーサ30との間隙を封止する。

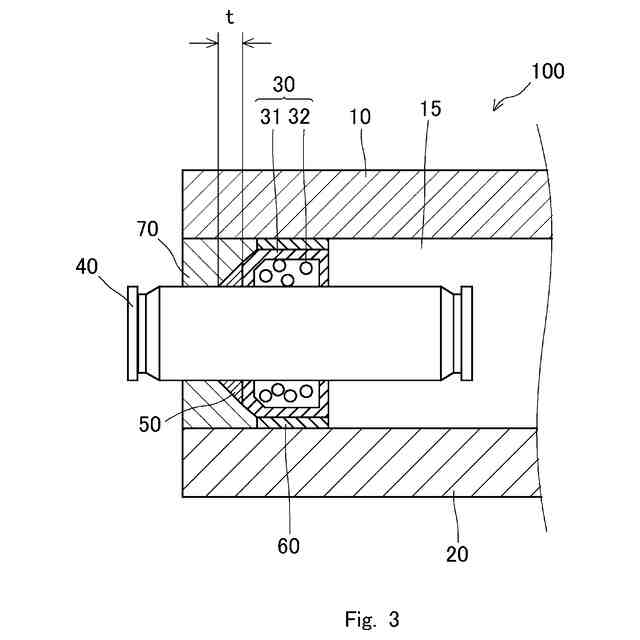

【選択図】図3
特許請求の範囲【請求項１】
２枚以上のガラス板と、前記ガラス板同士の間に前記ガラス板の周縁のスペーサ領域に設置される少なくとも１つのスペーサと、を備え、前記スペーサと前記スペーサを挟持する前記ガラス板とによって囲われる領域が中空層である複層ガラスであって、
前記スペーサを貫通して一方の端が前記中空層に連通すると共に他方の端が外気側に突出し、前記中空層から前記外気側に向かって気体を移動可能である逆流防止弁と、
前記逆流防止弁と前記スペーサとをシールするブチル系シール部材と、をさらに備え、
前記逆流防止弁は、前記少なくとも１つのスペーサに少なくとも１つ取り付けられ、
前記ブチル系シール部材は、前記逆流防止弁の前記外気側に突出する部分と前記スペーサとの間隙を封止する、
複層ガラス。
続きを表示（約 1,000 文字）【請求項２】
前記逆流防止弁は、前記中空層側と前記外気側との圧力差が１０ｋＰａ以下となるように前記中空層側から前記外気側に気体を移動する、請求項１に記載の複層ガラス。
【請求項３】
前記逆流防止弁は、２５℃における最低作動差圧が１０ｋＰａ以下である、
請求項１又は２に記載の複層ガラス。
【請求項４】
前記中空層には、希ガスが充填されている、
請求項１又は２に記載の複層ガラス。
【請求項５】
前記中空層には、空気が充填されている、
請求項１又は２に記載の複層ガラス。
【請求項６】
前記スペーサは、乾燥剤を有する、
請求項１又は２に記載の複層ガラス。
【請求項７】
前記スペーサは、２５℃におけるＪＩＳＡ硬度が１０以上９０以下の熱可塑性樹脂組成物を用いて構成され、
前記熱可塑性樹脂組成物は、
ブチル系ゴムと結晶性ポリオレフィンと乾燥剤と無機フィラーとを含み、
前記ブチル系ゴムと前記結晶性ポリオレフィンとの合計量に対する、前記ブチル系ゴムの割合が５０重量％以上９８重量％以下であると共に、結晶性ポリオレフィンの割合が２重量％以上５０重量％以下であり、
前記ブチル系ゴムと前記結晶性ポリオレフィンとの合計１００重量部に対する前記無機フィラーの割合が２００重量部以下であり、
１２０℃における溶融粘度が０．６ｋＰａ・ｓ以上７．０ｋＰａ・ｓ以下であり、かつ、
２５℃における貯蔵弾性率が１５ＭＰａ以上６０ＭＰａ以下である、
請求項１又は２に記載の複層ガラス。
【請求項８】

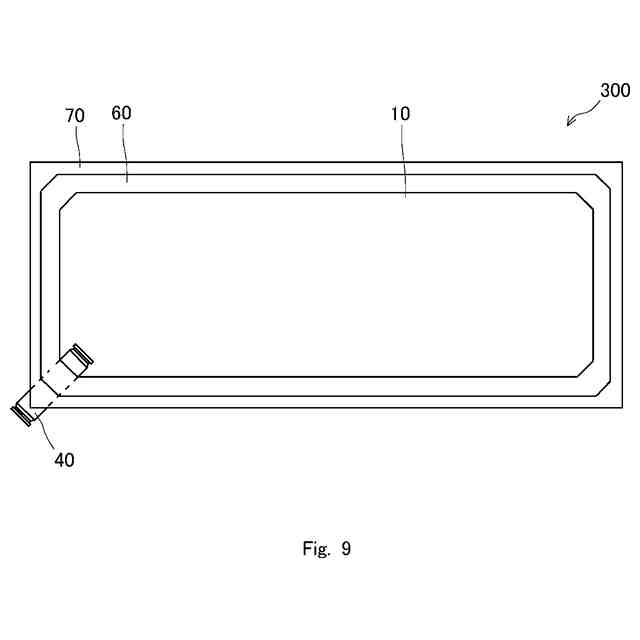

前記逆流防止弁は、前記スペーサが折れ曲がるコーナー部に設けられる、
請求項１又は２に記載の複層ガラス。
【請求項９】
前記逆流防止弁は、前記スペーサの直線部に設けられる、
請求項１又は２に記載の複層ガラス。
【請求項１０】

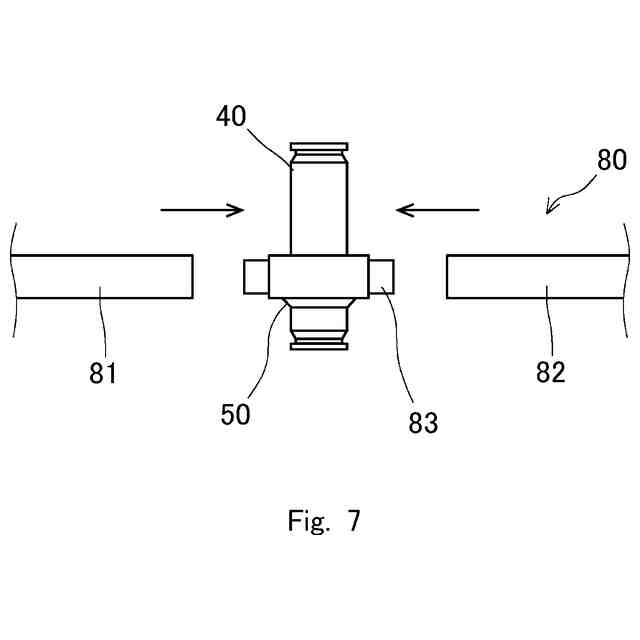

前記スペーサは、複数の管状部材と、前記管状部材同士を結合する複数の結合部材とを備え、
前記逆流防止弁は、前記複数の接合部材のうちの少なくとも１つに設けられる、
請求項１又は２に記載の複層ガラス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複層ガラス、高地対応複層ガラスに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、スペーサを介して複数のガラス板同士を重ね合わせた複層ガラスの開発が進められている。標高の低い地域で製造した複層ガラスを標高の高い地域に運搬すると、気圧の変化によってガラス板同士の間に設けられた中空層が膨張する。そこで、特許文献１に開示された技術では、複層ガラス製造時に予め中空層を凹ませている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０１２６３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されている技術では、複層ガラス製造時に運搬時に生じる膨張量を計算する必要があるため、手間がかかる。そのため、気圧の変化に起因する中空層の膨張を容易に抑制する技術の開発が求められていた。
【０００５】
上記課題に鑑み本発明の目的は、気圧の変化に起因する中空層の膨張を容易に抑制可能な複層ガラス及び高地対応複層ガラスを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様にかかる複層ガラス及び高地対応複層ガラスは下記の構成を備える。
【０００７】
［１］
２枚以上のガラス板と、前記ガラス板同士の間に前記ガラス板の周縁のスペーサ領域に設置される少なくとも１つのスペーサと、を備え、前記スペーサと前記スペーサを挟持する前記ガラス板とによって囲われる領域が中空層である複層ガラスであって、
前記スペーサを貫通して一方の端が前記中空層に連通すると共に他方の端が外気側に突出し、前記中空層から前記外気側に向かって気体を移動可能である逆流防止弁と、
前記逆流防止弁と前記スペーサとをシールするブチル系シール部材と、をさらに備え、
前記逆流防止弁は、前記少なくとも１つのスペーサに少なくとも１つ取り付けられ、
前記ブチル系シール部材は、前記逆流防止弁の前記外気側に突出する部分と前記スペーサとの間隙を封止する、
複層ガラス。
【０００８】
［２］
前記逆流防止弁は、前記中空層側と前記外気側との圧力差が１０ｋＰａ以下となるように前記中空層側から前記外気側に気体を移動する、［１］に記載の複層ガラス。
【０００９】
［３］
前記逆流防止弁は、２５℃における最低作動差圧が１０ｋＰａ以下である、
［１］又は［２］に記載の複層ガラス。
【００１０】
［４］
前記中空層には、希ガスが充填されている、
［１］～［３］のいずれかに記載の複層ガラス。
（【００１１】以降は省略されています）
