公開番号2025158988
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025123388,2022511158
出願日2025-07-23,2021-04-02
発明の名称合わせガラス
出願人AGC株式会社
代理人個人
主分類C03C 27/12 20060101AFI20251009BHJP(ガラス;鉱物またはスラグウール)
要約【課題】内部に残留する気泡を有意に低減することが可能な合わせガラスを提供する。
【解決手段】第1のガラス基板と第2のガラス基板が相互に積層された合わせガラスであって、前記第1のガラス基板と前記第2のガラス基板との間に配置され、前記第1のガラス基板に接する第1の中間膜と、前記第1のガラス基板と前記第2のガラス基板との間に配置され、前記第2のガラス基板に接する第2の中間膜と、前記第1の中間膜と前記第2の中間膜との間に配置され、前記第1の中間膜と前記第2の中間膜に接する第1および第2の機能部材と、を有し、前記第1および第2の機能部材は、前記第1および第2の中間膜よりも高い剛性を有し、前記第1および第2の機能部材は、当該合わせガラスを平面視したときに、相互に距離dだけ離間して配置され、前記距離dは、15mm以上である、合わせガラス。

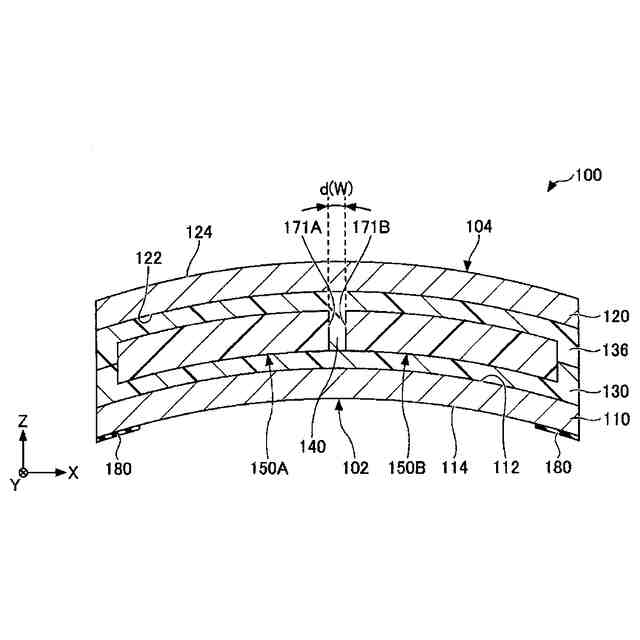

【選択図】図3
特許請求の範囲【請求項１】
第１のガラス基板と第２のガラス基板が相互に積層された合わせガラスであって、
前記第１のガラス基板と前記第２のガラス基板との間に配置され、前記第１のガラス基板に接する第１の中間膜と、
前記第１のガラス基板と前記第２のガラス基板との間に配置され、前記第２のガラス基板に接する第２の中間膜と、
前記第１の中間膜と前記第２の中間膜との間に配置され、前記第１の中間膜と前記第２の中間膜に接する第１および第２の機能部材と、
を有し、
前記第１および第２の機能部材は、前記第１および第２の中間膜よりも高い剛性を有し、
前記第１および第２の機能部材は、当該合わせガラスを平面視したときに、相互に距離ｄだけ離間して配置され、
前記距離ｄは、１５ｍｍ以上であり、
前記第１および第２の機能部材は、それぞれ調光フィルムであり、
該調光フィルムは、前記第１のガラス基板から近い順に、第１の樹脂層と、第１の導電層と、調光素子と、第２の導電層と、第２の樹脂層とを有する、合わせガラス。
続きを表示（約 1,500 文字）【請求項２】
前記距離ｄは、２０ｍｍ以上である、請求項１に記載の合わせガラス。
【請求項３】
前記距離ｄは、１１０ｍｍ以下である、請求項１または２に記載の合わせガラス。
【請求項４】
前記距離ｄは、１００ｍｍ以下である、請求項３に記載の合わせガラス。
【請求項５】
前記第１および第２の機能部材が相互に離間されている領域において、前記第１の中間膜と前記第２の中間膜は、相互に直接接している、請求項１乃至４のいずれか一項に記載の合わせガラス。
【請求項６】
前記第１および第２の機能部材は、それぞれ厚さが５０μｍ以上２５０μｍ以下である、請求項１乃至５のいずれか一項に記載の合わせガラス。
【請求項７】
前記第１および第２の機能部材は、それぞれ、矩形状のフィルムの形態を有し、
前記第１および第２の機能部材は、前記第１の機能部材の第１の側面が、前記第２の機能部材の第１の側面と略平行に対面するように配置される、請求項１乃至６のいずれか一項に記載の合わせガラス。
【請求項８】
前記第１および／または第２の機能部材は、樹脂層を有し、該樹脂層は、ポリエチレンテレフタレート、ポリエチレンナフタレート、ポリアミド、ポリエーテル、ポリスルフォン、ポリエーテルスルフォン、ポリカーボネート、ポリスチレン、環状ポリオレフィン、ポリアリレート、ポリエーテルイミド、ポリエーテルエーテルケトン、ポリイミド、アラミド、ポリブチレンテレフタレート、トリアセチルセルロース、ポリウレタン、およびシクロオレフィンポリマーからなる群から選定された少なくとも一つを有する、請求項１乃至７のいずれか一項に記載の合わせガラス。
【請求項９】
前記第１および第２の機能部材は、１または複数の層で構成され、それぞれの層が有する引張弾性率のうち、最大の値は、１ＧＰａ以上である、請求項１乃至８のいずれか一項に記載の合わせガラス。
【請求項１０】
前記第２のガラス基板において、前記第２の中間膜に接する表面を第１の表面Ａ、前記第２の中間膜に接しない表面を第２の表面Ａと称し、
前記第２のガラス基板において、前記合わせガラスを平面視したときに、前記第１および第２の機能部材と、前記第１および第２の機能部材の間の隙間とを合わせた領域を機能部材領域と称し、
前記第２のガラス基板において、重心における法線を含む断面のうち、前記第２の表面Ａの曲率半径が最小となる断面を縦断面と称し、
前記法線方向から見た際に前記縦断面が延在する方向を第１の方向とし、該第１の方向と直交する方向を第２の方向としたとき、
以下の（１）式が成り立つ、請求項１乃至９のいずれか一項に記載の合わせガラス：
TIFF
2025158988000006.tif
18
152
ただし、
Ｒｘは、前記第２のガラス基板の前記機能部材領域において、前記第２の表面Ａを前記第１の方向に沿って５０ｍｍ毎に計測した曲率半径の平均値［ｍｍ］であり、
Ｒｙは、前記第２のガラス基板の前記機能部材領域において、前記第２の表面Ａを前記第２の方向に沿って５０ｍｍ毎に計測した曲率半径の平均値［ｍｍ］であり、
Ｌｘは、前記機能部材領域の前記第１の方向における最大長さ［ｍｍ］であり、
Ｌｙは、前記機能部材領域の前記第２の方向における最大長さ［ｍｍ］である。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、合わせガラスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
一対のガラス基板をそれぞれのガラス基板の表面に設置された中間膜を介して積層することにより構成される合わせガラスは、例えば、車両用のガラス部材などに広く利用されている。
【０００３】
近年、合わせガラスの内部に各種機能部材を封入して、合わせガラスに追加の機能を発現させることが行われるようになって来ている。例えば、一対の中間膜の間に調光フィルムを封入した場合、環境に応じて合わせガラスの透過率を適宜調整することが可能になる（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－３６９６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
合わせガラスの内部に機能部材を封入した際に、機能部材にシワが生じる場合がある。特に、ガラス基板が曲面を有し、機能部材が中間膜よりも高い剛性を有する場合、機能部材がガラス基板の曲面に追随できずに、シワが発生する傾向が高くなる。
【０００６】
そこで、そのようなシワの発生を抑制するため、中間膜の内部に、機能部材を分割して配置することが考えられる。
【０００７】
しかしながら、ガラス基板の表面方向に沿って、分割された複数の機能部材を相互に離間して配置する構成では、機能部材同士間の隙間に気泡が残留する可能性が高くなる。また、残留する気泡が顕著になると、機能部材と中間膜の間の密着性が低下し、機能部材と中間膜の界面で剥離が生じる可能性が高くなる。
【０００８】
本発明は、このような背景に鑑みなされたものであり、本発明では、内部に残留する気泡を有意に低減することが可能な合わせガラスを提供することを目的とする。
【課題を解決するための手段】
【０００９】

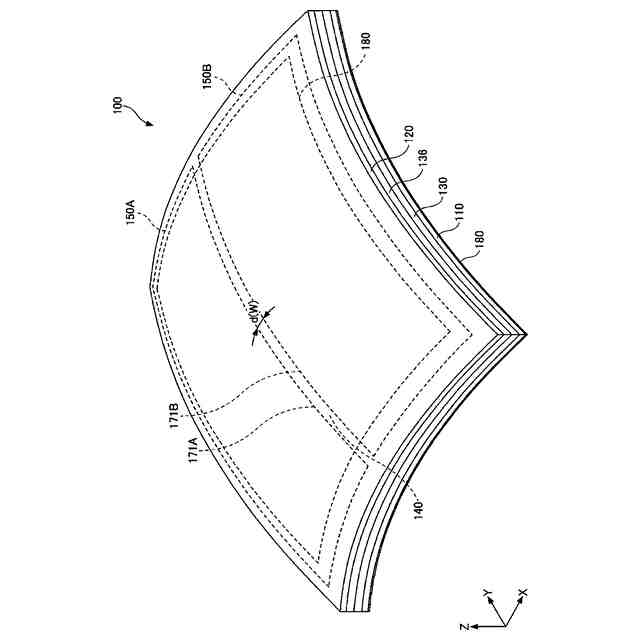

本発明では、第１のガラス基板と第２のガラス基板が相互に積層された合わせガラスであって、
前記第１のガラス基板と前記第２のガラス基板との間に配置され、前記第１のガラス基板に接する第１の中間膜と、
前記第１のガラス基板と前記第２のガラス基板との間に配置され、前記第２のガラス基板に接する第２の中間膜と、
前記第１の中間膜と前記第２の中間膜との間に配置され、前記第１の中間膜と前記第２の中間膜に接する第１および第２の機能部材と、
を有し、
前記第１および第２の機能部材は、前記第１および第２の中間膜よりも高い剛性を有し、
前記第１および第２の機能部材は、当該合わせガラスを平面視したときに、相互に距離ｄだけ離間して配置され、
前記距離ｄは、１５ｍｍ以上である、合わせガラスが提供される。
【発明の効果】
【００１０】
本発明では、内部に残留する気泡を有意に低減することが可能な合わせガラスを提供する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
