公開番号2025146001
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046556
出願日2024-03-22
発明の名称合紙積層装置
出願人AGC株式会社
代理人弁理士法人栄光事務所
主分類B65H 23/34 20060101AFI20250926BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ロール紙から引き出した長尺状の合紙を切断してガラス基板へ良好に積層させることが可能な合紙積層装置を提供する。
【解決手段】搬送される複数のガラス基板Gの表面に合紙1を順に重ね合わせる合紙積層装置100であって、長尺状合紙1Lをロール状に巻回したロール紙1Rから長尺状合紙1Lを繰り出す繰り出し機構25と、繰り出し機構25によって繰り出した長尺状合紙1Lを切断してガラス基板Gの表面に重ね合わせる大きさの合紙1とする切断機構26と、切断機構26によって切断された合紙1をガラス基板Gの表面へ搬送するガイド機構27と、切断機構26よりも長尺状合紙1Lの繰り出し方向Yの上流側に配置されて長尺状合紙1Lの少なくとも一方の面に霧状の水Wを吹き付ける噴霧機構13と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
搬送される複数のガラス基板の表面に合紙を順に重ね合わせる合紙積層装置であって、
長尺状合紙をロール状に巻回したロール紙から前記長尺状合紙を繰り出す繰り出し機構と、
前記繰り出し機構によって繰り出した前記長尺状合紙を切断して前記ガラス基板の表面に重ね合わせる大きさの合紙とする切断機構と、
前記切断機構によって切断された合紙を前記ガラス基板の表面へ搬送するガイド機構と、
前記切断機構よりも前記長尺状合紙の繰り出し方向の上流側に配置されて前記長尺状合紙の少なくとも一方の面に霧状の水を吹き付ける噴霧機構と、
を備える、
合紙積層装置。
続きを表示（約 620 文字）【請求項２】
前記繰り出し機構は、外周面に前記長尺状合紙が接触される複数のローラを備え、
前記噴霧機構は、前記繰り出し機構における最下流のローラとの接触箇所よりも上流側に配置されている、
請求項１に記載の合紙積層装置。
【請求項３】
前記噴霧機構は、前記長尺状合紙へ向かって霧状の水を噴霧する複数の噴霧器を備え、
前記複数の噴霧器は、前記長尺状合紙の繰り出し方向と直交する幅方向に間隔をあけて配置されている、
請求項１に記載の合紙積層装置。
【請求項４】
前記噴霧機構は、前記長尺状合紙の繰り出し方向の複数箇所に配置されている、
請求項１に記載の合紙積層装置。
【請求項５】
前記噴霧機構は、前記長尺状合紙の表裏の両面側に配置されている、
請求項１に記載の合紙積層装置。
【請求項６】
前記噴霧機構における前記霧状の水を噴出する噴出口と前記長尺状合紙との距離が１００ｍｍ以上１０００ｍｍ以下である、
請求項１に記載の合紙積層装置。
【請求項７】
前記ロール紙の外径を検知するセンサと、
前記センサからの外径の検知結果に基づいて、前記ロール紙の外径が閾値以下となった際に、前記噴霧機構を作動させる制御部と、
を備える、
請求項１～６のいずれか一項に記載の合紙積層装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、合紙積層装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、液晶ディスプレイやプラズマディスプレイなどに用いられるＦＰＤ（Flat panel Display）用のガラス基板などでは、表面への微細な異物や傷の付着を抑えることが要求される。このため、保管中や搬送中において、ガラス基板の表面に合紙を重ね合わせている（例えば、特許文献１）。
【０００３】
この合紙は、長尺状の合紙をロール状に巻回したロール紙から引き出され、切断機によってガラス基板の表面を覆う大きさに切断されてガラス基板に重ねられる（例えば、特許文献２，３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－２５６３１５号公報
特許第５８０７４１７号公報
特許第６９５３７９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ロール紙から引き出される長尺状の合紙は、ロール紙の巻回径が小さくなるにつれて巻き癖が強くなる。すると、切断後の搬送途中において、合紙が装置に引っ掛かったり、位置ずれなどを生じ、その結果、ガラス基板の表面に重ね合わせた際にガラス基板から浮き上がる積層不良が生じるおそれがある。
【０００６】
そこで本発明は、ロール紙から引き出した長尺状の合紙を切断してガラス基板へ良好に積層させることが可能な合紙積層装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は下記構成からなる。
搬送される複数のガラス基板の表面に合紙を順に重ね合わせる合紙積層装置であって、
長尺状合紙をロール状に巻回したロール紙から前記長尺状合紙を繰り出す繰り出し機構と、
前記繰り出し機構によって繰り出した前記長尺状合紙を切断して前記ガラス基板の表面に重ね合わせる大きさの合紙とする切断機構と、
前記切断機構によって切断された合紙を前記ガラス基板の表面へ搬送するガイド機構と、
前記切断機構よりも前記長尺状合紙の繰り出し方向の上流側に配置されて前記長尺状合紙の少なくとも一方の面に霧状の水を吹き付ける噴霧機構と、
を備える、
合紙積層装置。
【発明の効果】
【０００８】
本発明によれば、ロール紙から引き出した長尺状の合紙を切断してガラス基板へ良好に積層させることが可能な合紙積層装置を提供できる。
【図面の簡単な説明】
【０００９】

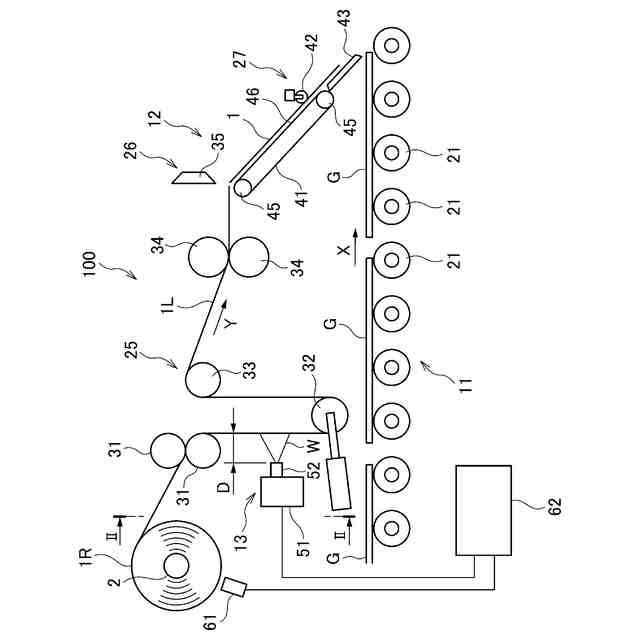

図１は、本実施形態に係る合紙積層装置の構成図である。
図２は、図１におけるＩＩ－ＩＩ断面図である。

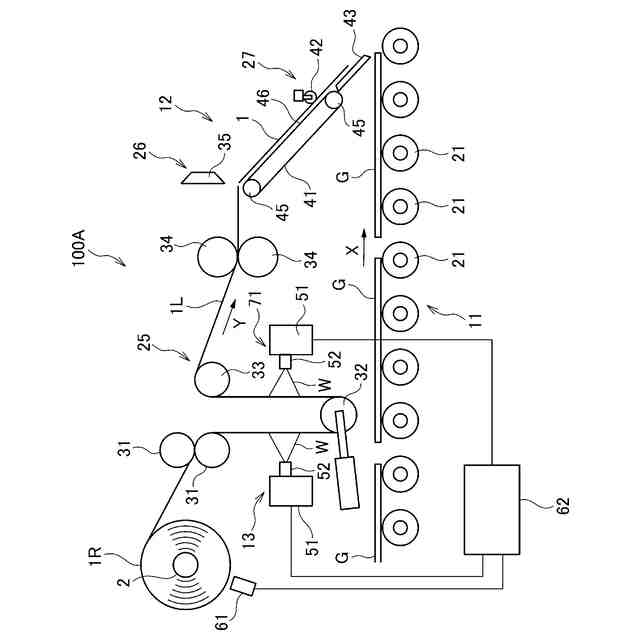

図３は、変形例１に係る合紙積層装置の構成図である。

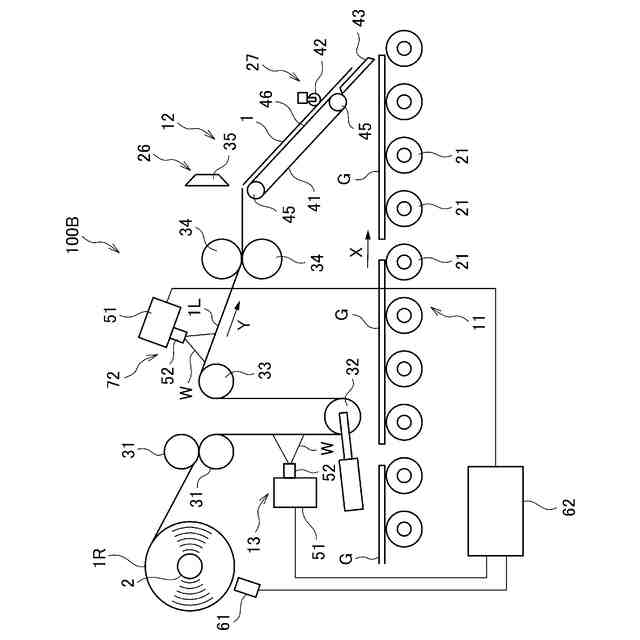

図４は、変形例２に係る合紙積層装置の構成図である。

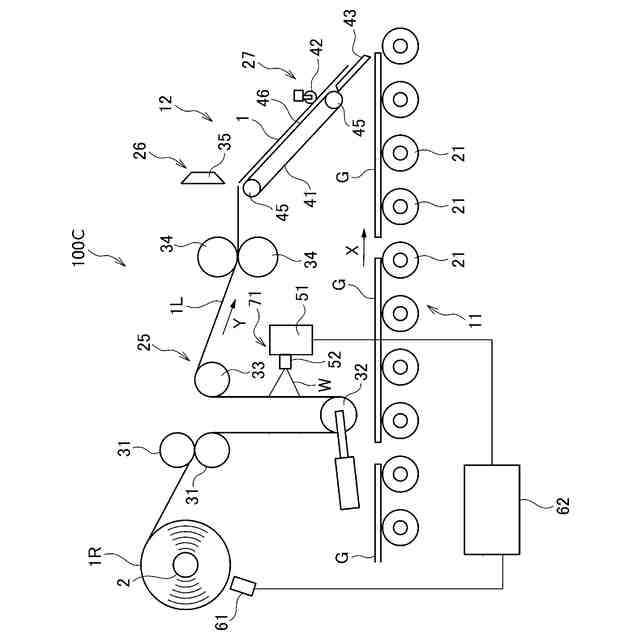

図５は、変形例３に係る合紙積層装置の構成図である。

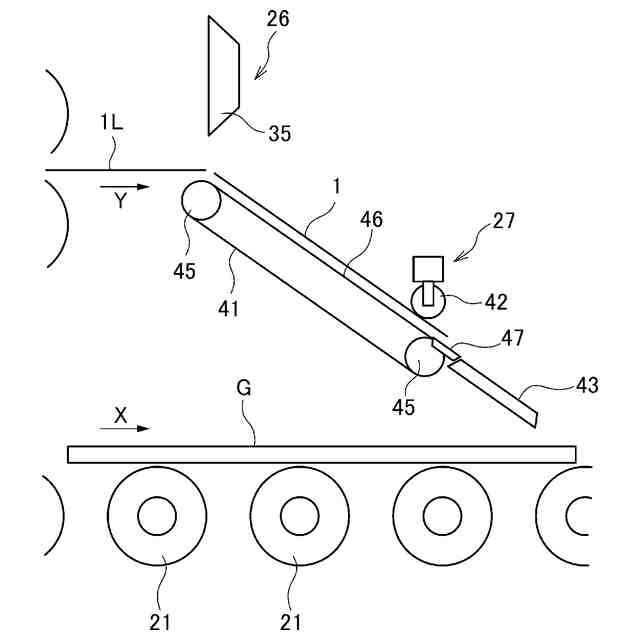

図６は、ガイド機構の他の例を示す構成図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照して詳細に説明する。
図１は、本実施形態に係る合紙積層装置１００の構成図である。
（【００１１】以降は省略されています）
