公開番号2025142694
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042202
出願日2024-03-18
発明の名称光学素子の製造方法、及び光学素子
出願人AGC株式会社
代理人弁理士法人酒井国際特許事務所
主分類G02B 5/00 20060101AFI20250924BHJP(光学)
要約【課題】第1透明基材と第2透明基材の両方の接合面が平面であっても遮光膜のテーパー部を所望の断面形状に整えることができる、技術を提供する。
【解決手段】光学素子は、透明体と、前記透明体の内部に設けられる遮光膜と、を備える。前記透明体は第1透明基材と第2透明基材を有し、前記第1透明基材と前記第2透明基材は所定方向に前記遮光膜を挟んで設けられる。前記遮光膜は、所望の断面形状のテーパー部を有する。前記第1透明基材と前記第2透明基材は同じ第1ガラスを含み、前記遮光膜は第2ガラスを含む。前記第1透明基材と前記第2透明基材のガラス転移点Tg1が、前記遮光膜の軟化点Ts2よりも低い。前記製造方法は、前記第1透明基材の平坦な接合面と前記第2透明基材の平坦な接合面との間に前記遮光膜の材料を挟んだ状態で、前記第1透明基材と前記第2透明基材の両方の接合面を熱変形させて溶着させることを有する。
【選択図】図5
特許請求の範囲【請求項１】
透明体と、前記透明体の内部に設けられる遮光膜とを備える、光学素子を製造する、光学素子の製造方法であって、
前記遮光膜は平面を有し、前記平面に対して垂直な所定方向から見て、前記光学素子は光の一部を透過する透過領域と、前記光の別の一部を遮る遮光領域とを備え、
前記透明体は第１透明基材と第２透明基材を有し、前記第１透明基材と前記第２透明基材は前記所定方向に前記遮光膜を挟んで設けられ、且つ前記透過領域において連続的に接し、
前記遮光膜は、前記遮光膜を前記所定方向から見たときに前記遮光領域と前記透過領域との境界線からの距離が遠いほど、前記所定方向における厚みが大きくなるテーパー部を有し、
前記テーパー部の先端は前記境界線に接し、前記所定方向における前記テーパー部の前記先端と前記遮光膜の中心との距離は前記所定方向における前記遮光膜の前記厚みの最大値Ｔ０の０％～２５％であり、
前記第１透明基材と前記第２透明基材は同じ第１ガラスを含み、前記遮光膜は第２ガラスを含み、
前記第１透明基材と前記第２透明基材のガラス転移点Ｔｇ１が、前記遮光膜の軟化点Ｔｓ２よりも低く、

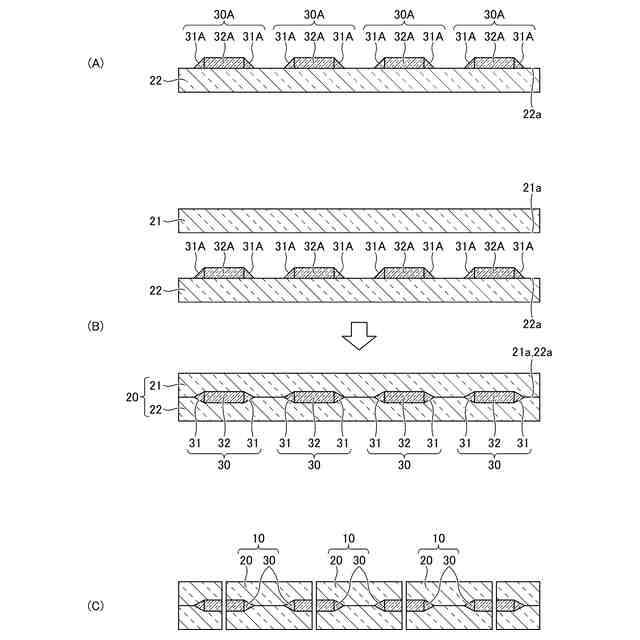

前記製造方法は、前記第１透明基材の平坦な接合面と前記第２透明基材の平坦な接合面との間に前記遮光膜の材料を挟んだ状態で、前記第１透明基材と前記第２透明基材の両方の接合面を熱変形させて溶着させることを有する、光学素子の製造方法。
続きを表示（約 820 文字）【請求項２】
前記第１透明基材と前記第２透明基材を熱変形させて溶着させることの前に、前記第１透明基材と前記第２透明基材の少なくとも１つの接合面に前記第２ガラスを含むペーストを塗布することと、前記ペーストを加熱することとをこの順番で有する、請求項１に記載の光学素子の製造方法。
【請求項３】
前記第１ガラスと前記第２ガラスは同じ組成を有し、前記遮光膜は前記第２ガラスの中に黒色顔料を分散して含む、請求項１又は２に記載の光学素子の製造方法。
【請求項４】
透明体と、前記透明体の内部に設けられる遮光膜とを備える、光学素子であって、
前記遮光膜は平面を有し、前記平面に対して垂直な所定方向から見て、前記光学素子は光の一部を透過する透過領域と前記光の別の一部を遮る遮光領域とを備え、
前記透明体は第１透明基材と第２透明基材を有し、前記第１透明基材と前記第２透明基材は前記所定方向に前記遮光膜を挟んで設けられ、且つ前記透過領域において連続的に接し、
前記遮光膜は、前記遮光膜を前記所定方向から見たときに前記遮光領域と前記透過領域との境界線からの距離が遠いほど、前記所定方向における厚みが大きくなるテーパー部を有し、
前記テーパー部の先端は前記境界線に接し、前記所定方向における前記テーパー部の前記先端と前記遮光膜の中心との距離は前記所定方向における前記遮光膜の前記厚みの最大値Ｔ０の０％～２５％であり、
前記第１透明基材と前記第２透明基材は同じ第１ガラスを含み、前記遮光膜は第２ガラスを含み、
前記第１透明基材と前記第２透明基材のガラス転移点Ｔｇ１が、前記遮光膜の軟化点Ｔｓ２よりも低い、光学素子。
【請求項５】
前記第１ガラスと前記第２ガラスは同じ組成を有し、前記遮光膜は前記第２ガラスの中に黒色顔料を分散して含む、請求項４に記載の光学素子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光学素子の製造方法、及び光学素子に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に記載の光学ユニットは、透明な第１の基板と、透明な第２の基板と、第１の基板と第２の基板との間の凸部の周囲を充填する黒色樹脂によって構成される絞りと、を備える。第１の基板と第２の基板は、透明なガラス基板又は透明な樹脂基板である。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１７６７０４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】

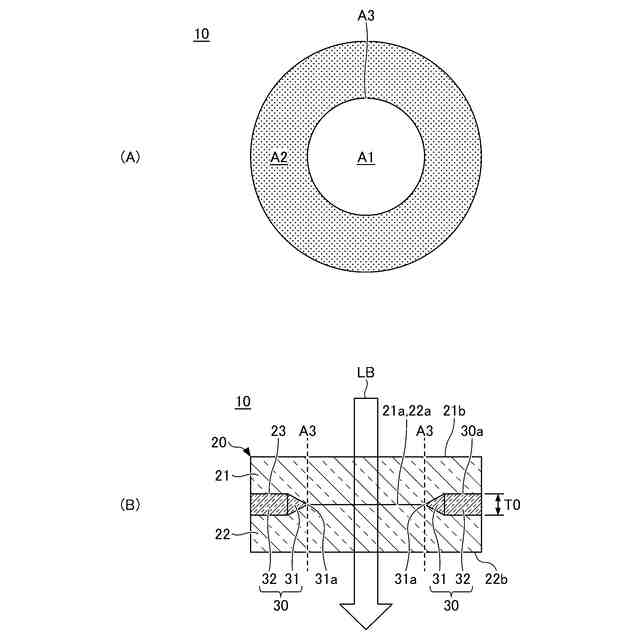

光学素子は、透明体と、透明体の内部に設けられる遮光膜と、を備える。遮光膜は平面を有し、その平面に対して垂直な所定方向（以下、単に「所定方向」とも記載する。）から見て、光学素子は、光の一部を透過する透過領域と、光の別の一部を遮る遮光領域とを備える。透明体は第１透明基材と第２透明基材を有し、第１透明基材と第２透明基材は所定方向に遮光膜を挟んで設けられ、且つ透過領域において連続的に接する。
【０００５】
遮光膜は、遮光領域と透過領域との境界線の近傍に、テーパー部を有することが好ましい。遮光膜を所定方向から見たときに境界線からの距離が遠いほど、所定方向におけるテーパー部の厚みが大きくなる。その結果、テーパー部において、境界線からの距離が遠いほど、光の透過率が低下する。境界線において光の透過率が不連続的に変化する場合に比べて、光の回折を抑制でき、迷光の発生を抑制できる。
【０００６】

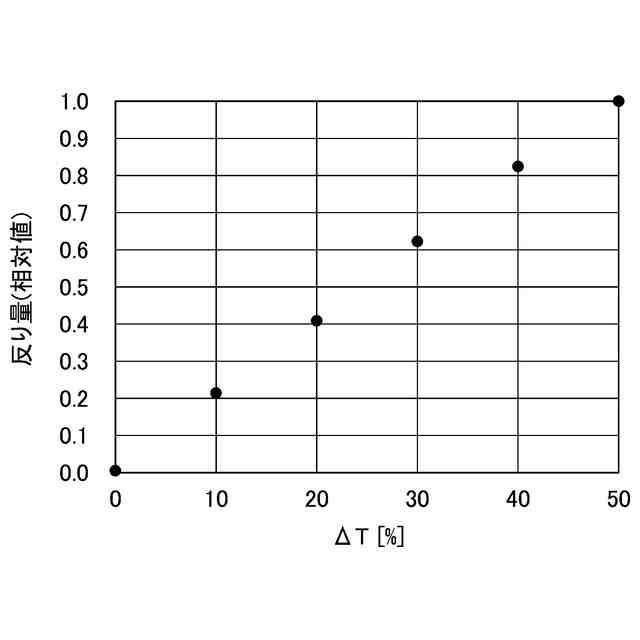

テーパー部は、所望の断面形状を有することが好ましい。具体的には、テーパー部の先端は境界線に接し、所定方向におけるテーパー部の先端と遮光膜の中心との距離は所定方向における遮光膜の厚みの最大値の０％～２５％であることが好ましい。テーパー部の断面形状の対称性が良く、光学素子の温度変化によって生じる応力が小さく、光学素子の反りが小さい。
【０００７】
第１透明基材と第２透明基材の接合前に、第１透明基材と第２透明基材の両方の接合面に遮光膜を収容する凹部を形成しておけば、凹部によって遮光膜のテーパー部を所望の断面形状に整えることができる。但し、第１透明基材と第２透明基材の両方の接合面に凹部を形成するので、コストが増大してしまう。
【０００８】
本開示の一実施形態は、第１透明基材と第２透明基材の両方の接合面が平面であっても遮光膜のテーパー部を所望の断面形状に整えることができる、技術を提供する。
【課題を解決するための手段】
【０００９】
本開示の一実施形態に係る光学素子の製造方法は、光学素子を製造する。前記光学素子は、透明体と、前記透明体の内部に設けられる遮光膜とを備える。前記遮光膜は平面を有し、前記平面に対して垂直な所定方向から見て、前記光学素子は光の一部を透過する透過領域と、前記光の別の一部を遮る遮光領域とを備える。前記透明体は第１透明基材と第２透明基材を有し、前記第１透明基材と前記第２透明基材は前記所定方向に前記遮光膜を挟んで設けられ、且つ前記透過領域において連続的に接する。前記遮光膜は、前記遮光膜を前記所定方向から見たときに前記遮光領域と前記透過領域との境界線からの距離が遠いほど、前記所定方向における厚みが大きくなるテーパー部を有する。前記テーパー部の先端は前記境界線に接し、前記所定方向における前記テーパー部の前記先端と前記遮光膜の中心との距離は前記所定方向における前記遮光膜の前記厚みの最大値Ｔ０の０％～２５％である。前記第１透明基材と前記第２透明基材は同じ第１ガラスを含み、前記遮光膜は第２ガラスを含む。前記第１透明基材と前記第２透明基材のガラス転移点Ｔｇ１が、前記遮光膜の軟化点Ｔｓ２よりも低い。前記製造方法は、前記第１透明基材の平坦な接合面と前記第２透明基材の平坦な接合面との間に前記遮光膜の材料を挟んだ状態で、前記第１透明基材と前記第２透明基材の両方の接合面を熱変形させて溶着させることを有する。
【発明の効果】
【００１０】

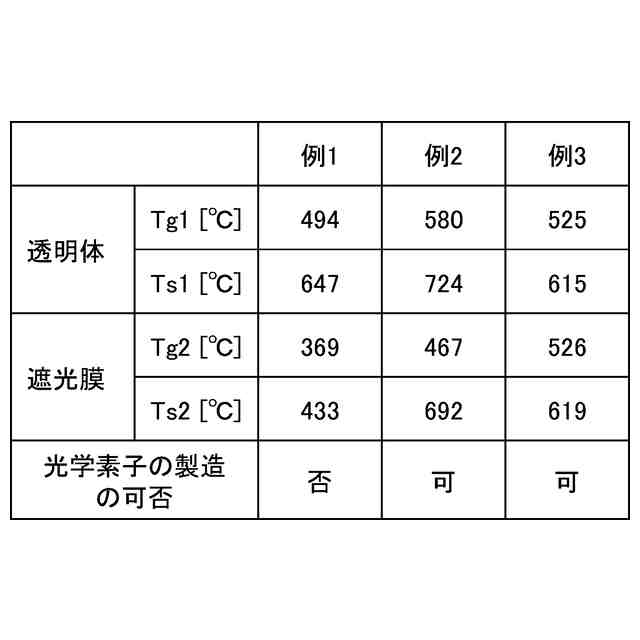

本開示の一実施形態によれば、第１透明基材と第２透明基材のガラス転移点Ｔｇ１を遮光膜の軟化点Ｔｓ２よりも低くすることで、第１透明基材と第２透明基材の両方の接合面が平面であっても、第１透明基材と第２透明基材を熱変形させて溶着させることができ、遮光膜のテーパー部を所望の断面形状に整えることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
