公開番号2025135032
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2022120881
出願日2022-07-28
発明の名称積層板および光学素子
出願人AGC株式会社
代理人個人,個人
主分類B32B 7/022 20190101AFI20250910BHJP(積層体)
要約【課題】接着後に生じる光学特性の変動を抑制すると共に、接着前または接着後に生じる外観不良を抑制する、技術を提供する。
【解決手段】積層板は、透明基材と前記透明基材の上に形成される液晶層と含む位相差板と、前記位相差板を3次元構造物の曲面に接着する接着層と、を有する。前記接着層の貯蔵弾性率をE(MPa)とし、前記接着層の厚みをT(μm)としたときに、下記式(1)で定義されるαが0.26MPa～0.55MPaであって、且つTが22μm～110μmである。
α=E×exp(E/T)・・・(1)
【選択図】図1
特許請求の範囲【請求項１】
透明基材と前記透明基材の上に形成される液晶層と含む位相差板と、前記位相差板を３次元構造物の曲面に接着する接着層と、を有する、積層板であって、
前記接着層の貯蔵弾性率をＥ（ＭＰａ）とし、前記接着層の厚みをＴ（μｍ）としたときに、下記式（１）
α＝Ｅ×ｅｘｐ（Ｅ／Ｔ）・・・（１）
で定義されるαが０．２６ＭＰａ～０．５５ＭＰａであって、且つＴが２２μｍ～１１０μｍである、積層板。
続きを表示（約 340 文字）【請求項２】
前記接着層の貯蔵弾性率Ｅが０．０５ＭＰａ～３．０ＭＰａである、請求項１に記載の積層板。
【請求項３】
前記貯蔵弾性率Ｅと前記厚みＴの比Ｅ／Ｔが０．００１ＭＰａ／μｍ～０．０５ＭＰａ／μｍである、請求項１または２に記載の積層板。
【請求項４】
前記位相差板は、前記液晶層として、１／２波長板と、垂直配向液晶層と、１／４波長板と、をこの順番で含む、請求項１または２に記載の積層板。
【請求項５】
請求項１または２に記載の積層板と、前記３次元構造物と、を備える、光学素子。
【請求項６】
前記３次元構造物の前記曲面は、１０ｍｍ～１００ｍｍの曲率半径を全面又は一部に有する、請求項５に記載の光学素子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、積層板および光学素子に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
基材と液晶層とを接着する接着層として、ＯＣＡ（ＯｐｔｉｃａｌＣｌｅａｒＡｄｈｅｓｓｉｖｅ）などが用いられる（特許文献１参照）。また、モールドの凹凸パターンを転写するための光硬化性組成物として、例えば特許文献２に記載のものが知られている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／０６０４０７号
特許第５９７８７６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
位相差板は、液晶層を含む。位相差板は、接着層を介して３次元構造物に接着される。３次元構造物の曲面に位相差板を接着する際に、位相差板は曲げ加工される。位相差板は、曲げ加工によって引き伸ばされ、薄くなる。その後、位相差板は、元の厚みに戻ろうとし、縮もうとする。接着後に、位相差板の厚みが変動すると、位相差板の光学特性が変動しうる。また、接着後に、位相差板が縮むと、気泡、シワ又はクラックなどの外観不良が生じうる。接着後ではなく、接着前に、外観不良が生じることもある。これらの課題について特許文献１には記載がなく、接着層の貯蔵弾性率についても特許文献１には記載がない。
【０００５】
本開示の一態様は、接着後に生じる光学特性の変動を抑制すると共に、接着前または接着後に生じる外観不良を抑制する、技術を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る積層板は、透明基材と前記透明基材の上に形成される液晶層と含む位相差板と、前記位相差板を３次元構造物の曲面に接着する接着層と、を有する。前記接着層の貯蔵弾性率をＥ（ＭＰａ）とし、前記接着層の厚みをＴ（μｍ）としたときに、下記式（１）で定義されるαが０．２６ＭＰａ～０．５５ＭＰａであって、且つＴが２２μｍ～１１０μｍである。
α＝Ｅ×ｅｘｐ（Ｅ／Ｔ）・・・（１）
【発明の効果】
【０００７】
本開示の一態様によれば、αが０．２６ＭＰａ～０．５５ＭＰａであって、且つＴが２２μｍ～１１０μｍであるので、接着層が適度な硬さと適度な柔軟性とを有する。これにより、接着後に生じる光学特性の変動を抑制すると共に、接着前または接着後に生じる外観不良を抑制することができる。
【図面の簡単な説明】
【０００８】

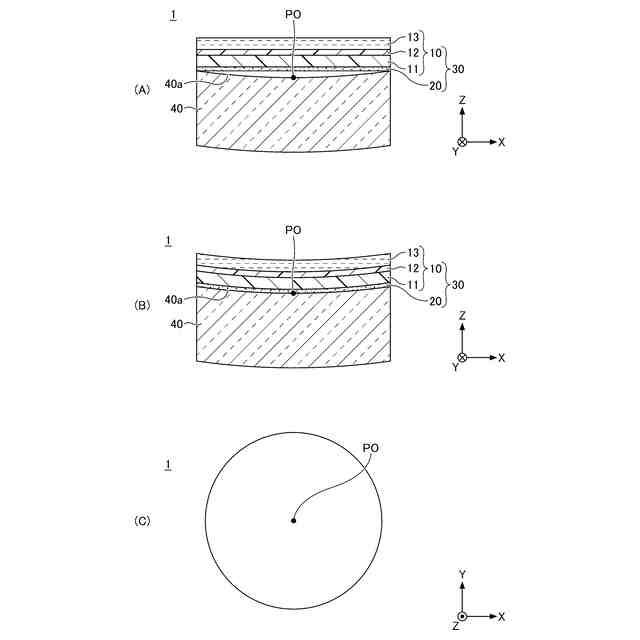

図１（Ａ）は一実施形態に係る積層板と３次元構造物を示す断面図であり、図１（Ｂ）は一実施形態に係る光学素子の断面図であり、図１（Ｃ）は図１（Ｂ）に示す光学素子の平面図である。

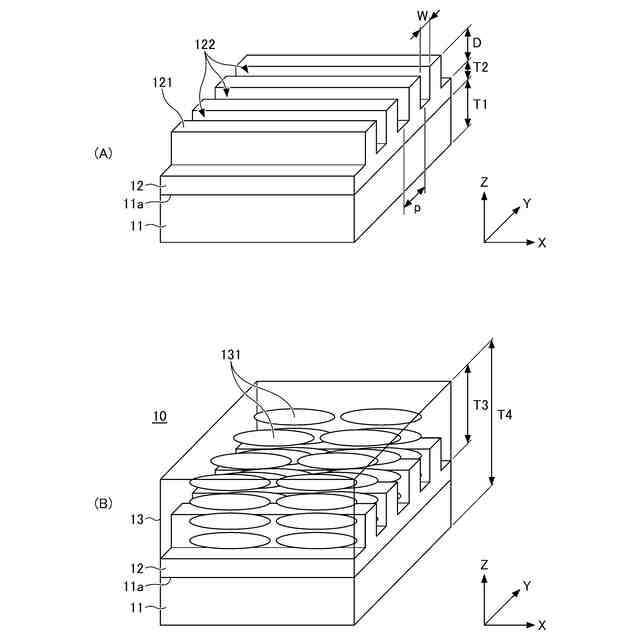

図２（Ａ）は透明基材と配向層の一例を示す斜視図であり、図２（Ｂ）は図２（Ａ）に示す配向層によって配向された液晶分子の一例を示す斜視図である。

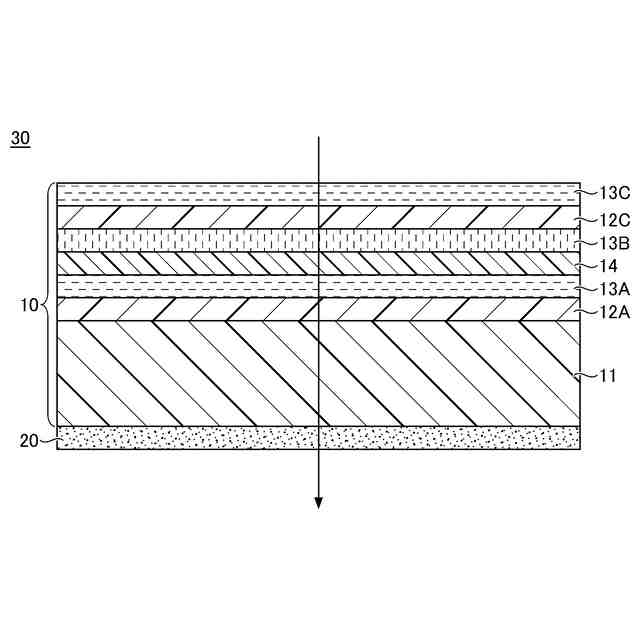

図３は、位相差板の変形例を示す断面図である。

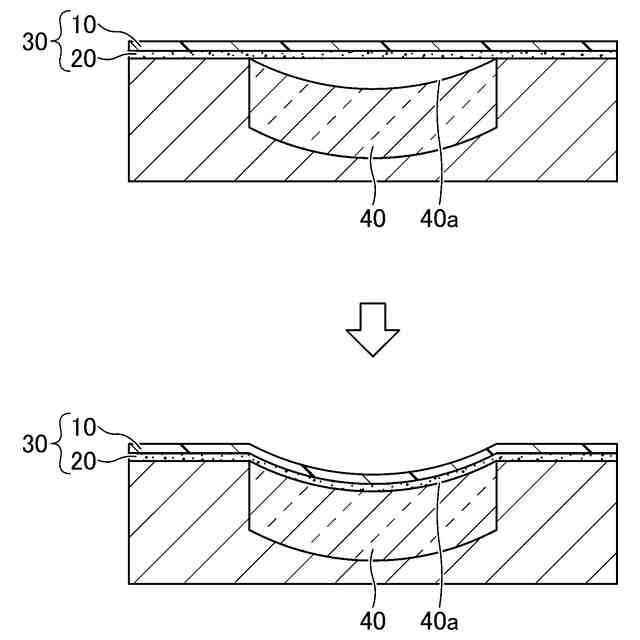

図４は、位相差板の曲げ加工の一例を示す断面図である。

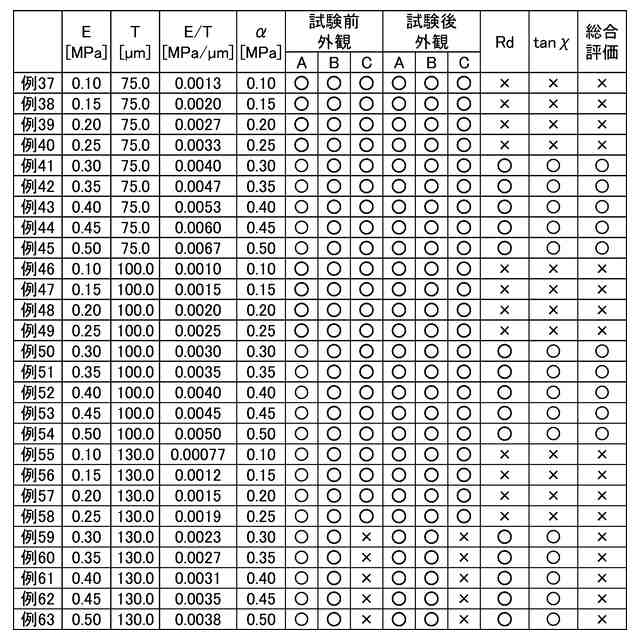

図５は、例１～例６３で使用した接着層のαとＴを示す図である。
図６（Ａ）は例１～例６３で使用した位相差板の曲げ加工前の光学特性を示す図であり、図６（Ｂ）は例２１に係る光学素子の光学特性を示す図であり、図６（Ｃ）は例２３に係る光学素子の光学特性を示す図である。
図７（Ａ）は３次元構造物の曲面の曲率半径Ｒが６５ｍｍであるときの接着層の厚みＴと気泡の直径との関係を示す図であり、図７（Ｂ）は３次元構造物の曲面の曲率半径Ｒが２５ｍｍであるときの接着層の厚みＴと気泡の直径との関係を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について図面を参照して説明する。なお、各図面において同一の又は対応する構成には同一の符号を付し、説明を省略することがある。また、明細書中、数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。
【００１０】
本明細書において、１／２波長板は、公知の１／２波長板のほかに、液晶層にカイラル剤を含み、光学軸の向きが厚み方向に応じて回転する領域を有するもの、且つ、１／４波長板の倍の厚みを有するものを含む。
（【００１１】以降は省略されています）
