公開番号2025146082
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046677
出願日2024-03-22
発明の名称反射型マスクブランク、反射型マスクおよび反射型マスクの製造方法
出願人AGC株式会社
代理人個人,個人,個人,個人
主分類G03F 1/24 20120101AFI20250926BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】結晶性が低く、かつ、優れた光学特性を有する位相シフト膜を有する、反射型マスクブランクの提供。
【解決手段】基板と、EUV光を反射する多層反射膜と、保護膜と、位相シフト膜とをこの順で有する反射型マスクブランクであって、位相シフト膜は、RuおよびBと、Cr、Nb、Mo、Sn、Ta、W、Re、Os、Ir、PtおよびAuからなる群から選択される少なくとも1種の元素とを含み、位相シフト膜におけるNの含有量が、位相シフト膜の全原子に対して10原子%未満であり、位相シフト膜の組成に関して、下記式(1)および下記式(2)を満たす、反射型マスクブランク。
式(1) P_B > -0.45×P_Cr+16
式(2) P_B ≧4
式(1)中、P_Crは、位相シフト膜におけるCrの含有量の値であり、単位は原子%である。
式(1)および式(2)中、P_Bは、位相シフト膜におけるBの含有量の値であり、単位は原子%である。
【選択図】図1
特許請求の範囲【請求項１】
基板と、
ＥＵＶ光を反射する多層反射膜と、
保護膜と、
位相シフト膜とをこの順で有する反射型マスクブランクであって、
前記位相シフト膜は、ルテニウムおよびホウ素と、クロム、ニオブ、モリブデン、スズ、タンタル、タングステン、レニウム、オスミウム、イリジウム、白金および金からなる群から選択される少なくとも１種の元素とを含み、
前記位相シフト膜における窒素の含有量が、前記位相シフト膜の全原子に対して１０原子％未満であり、
前記位相シフト膜の組成に関して、下記式（１）および下記式（２）を満たす、反射型マスクブランク。
式（１）Ｐ
Ｂ
＞－０．４５×Ｐ
Ｃｒ
＋１６
式（２）Ｐ
Ｂ
≧４
式（１）中、Ｐ
Ｃｒ
は、前記位相シフト膜におけるクロムの含有量の値であり、単位は原子％である。
式（１）および式（２）中、Ｐ
Ｂ
は、前記位相シフト膜におけるホウ素の含有量の値であり、単位は原子％である。
続きを表示（約 640 文字）【請求項２】
前記位相シフト膜が、クロムを含み、
波長１３．５ｎｍにおける前記位相シフト膜の屈折率ｎの値および消衰係数ｋの値に関して下記式（３）を満たす、請求項１に記載の反射型マスクブランク。
式（３）ｋ＜０．５×ｎ－０．４３４
【請求項３】
前記位相シフト膜について、Ｏｕｔ－ｏｆ－Ｐｌａｎｅ法で測定したＸ線回折チャートの最大ピークの半値幅が、１．３°以上である、請求項１または２に記載の反射型マスクブランク。
【請求項４】
前記位相シフト膜におけるルテニウムの含有量が、前記位相シフト膜の全原子に対して２０～９１原子％であり、
前記位相シフト膜におけるクロムの含有量が、前記位相シフト膜の全原子に対して５～５０原子％であり、
前記位相シフト膜におけるホウ素の含有量が、前記位相シフト膜の全原子に対して４～３０原子％である、請求項１または２に記載の反射型マスクブランク。
【請求項５】
前記保護膜が、ロジウムを含む、請求項１または２に記載の反射型マスクブランク。
【請求項６】
請求項１または２に記載の反射型マスクブランクの前記位相シフト膜をパターニングして形成される位相シフト膜パターンを有する、反射型マスク。
【請求項７】
請求項１または２に記載の反射型マスクブランクの前記位相シフト膜をパターニングする工程を含む、反射型マスクの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体製造の露光プロセスで使用されるＥＵＶ（ＥｘｔｒｅｍｅＵｌｔｒａＶｉｏｌｅｔ：極端紫外）露光に用いられる反射型マスクおよびその製造方法、ならびに、反射型マスクの原板である反射型マスクブランクに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
近年、半導体デバイスの更なる微細化のために、光源として中心波長１３．５ｎｍ付近のＥＵＶ光を使用したＥＵＶリソグラフィが検討されている。
【０００３】
ＥＵＶ露光では、ＥＵＶ光の特性から、反射光学系および反射型マスクが用いられる。反射型マスクは、基板上にＥＵＶ光を反射する多層反射膜が形成され、多層反射膜上にＥＵＶ光を吸収する吸収体膜がパターニングされている。
【０００４】
露光装置の照明光学系より反射型マスクに入射したＥＵＶ光は、吸収体膜の無い部分（開口部）では反射され、吸収体膜の有る部分（非開口部）では吸収される。結果として、マスクパターンが露光装置の縮小投影光学系を通してウエハ上にレジストパターンとして転写され、その後の処理が実施される。
吸収体膜としては、ＥＵＶ光の位相をシフトさせてＥＵＶ光の反射率を低下させる、位相シフト膜と呼ばれる態様も用いられている。位相シフト膜においては、吸収体膜の多層反射膜側とは反対側の表面で反射したＥＵＶ光と、吸収体膜の多層反射膜側の表面で反射したＥＵＶ光とを干渉させてＥＵＶ光の反射率を低下させる。
このような位相シフト膜を構成する材料としては、例えば、特許文献１では、ルテニウム（Ｒｕ）およびクロム（Ｃｒ）を含む材料、ならびに、Ｒｕ、Ｃｒおよび窒素（Ｎ）を含む材料が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１９／２２５７３６号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
反射型マスクブランクの位相シフト膜においては、パターニングする際の線幅のばらつきを抑制するため、結晶性が低いことが求められる。
本発明者が、上記特許文献に記載の位相シフト膜について検討したところ、結晶性が高く、その低減が望まれていた。
また、反射型マスクブランクの位相シフト膜においては、より薄い膜厚でＥＵＶ光の位相をシフトできる点で、優れた光学特性を有することが望ましい。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、結晶性が低く、かつ、優れた光学特性を有する位相シフト膜を有する、反射型マスクブランクの提供を課題とする。
また、本発明は、反射型マスクの提供および反射型マスクの製造方法の提供も課題とする。
【課題を解決するための手段】
【０００８】
本発明者は、位相シフト膜がルテニウムおよびホウ素を含み、かつ、位相シフト膜におけるホウ素およびクロムの含有量を所定の範囲に調整すると、上記課題が解決することを知見し、本発明に至った。
すなわち、発明者らは、以下の構成により上記課題が解決できることを見出した。
〔１〕基板と、
ＥＵＶ光を反射する多層反射膜と、
保護膜と、
位相シフト膜とをこの順で有する反射型マスクブランクであって、
上記位相シフト膜は、ルテニウムおよびホウ素と、クロム、ニオブ、モリブデン、スズ、タンタル、タングステン、レニウム、オスミウム、イリジウム、白金および金からなる群から選択される少なくとも１種の元素とを含み、
上記位相シフト膜における窒素の含有量が、上記位相シフト膜の全原子に対して１０原子％未満であり、
上記位相シフト膜の組成に関して、下記式（１）および下記式（２）を満たす、反射型マスクブランク。
式（１）Ｐ
Ｂ
＞－０．４５×Ｐ
Ｃｒ
＋１６
式（２）Ｐ
Ｂ
≧４
式（１）中、Ｐ
Ｃｒ
は、上記位相シフト膜におけるクロムの含有量の値であり、単位は原子％である。
式（１）および式（２）中、Ｐ
Ｂ
は、上記位相シフト膜におけるホウ素の含有量の値であり、単位は原子％である。
〔２〕上記位相シフト膜が、クロムを含み、
波長１３．５ｎｍにおける上記位相シフト膜の屈折率ｎの値および消衰係数ｋの値に関して下記式（３）を満たす、〔１〕に記載の反射型マスクブランク。
式（３）ｋ＜０．５×ｎ－０．４３４
〔３〕上記位相シフト膜について、Ｏｕｔ－ｏｆ－Ｐｌａｎｅ法で測定したＸ線回折チャートの最大ピークの半値幅が、１．３°以上である、〔１〕または〔２〕に記載の反射型マスクブランク。
〔４〕上記位相シフト膜におけるルテニウムの含有量が、上記位相シフト膜の全原子に対して２０～９１原子％であり、
上記位相シフト膜におけるクロムの含有量が、上記位相シフト膜の全原子に対して５～５０原子％であり、
上記位相シフト膜におけるホウ素の含有量が、上記位相シフト膜の全原子に対して４～３０原子％である、〔１〕～〔３〕のいずれか１つに記載の反射型マスクブランク。
〔５〕上記保護膜が、ロジウムを含む、〔１〕～〔４〕のいずれか１つに記載の反射型マスクブランク。
〔６〕〔１〕～〔５〕のいずれか１つに記載の反射型マスクブランクの上記位相シフト膜をパターニングして形成される位相シフト膜パターンを有する、反射型マスク。
〔７〕〔１〕～〔５〕のいずれか１つに記載の反射型マスクブランクの上記位相シフト膜をパターニングする工程を含む、反射型マスクの製造方法。
【発明の効果】
【０００９】
本発明によれば、結晶性が低く、かつ、優れた光学特性を有する位相シフト膜を有する、反射型マスクブランクを提供できる。
また、本発明によれば、反射型マスクおよび反射型マスクの製造方法も提供できる。
【図面の簡単な説明】
【００１０】

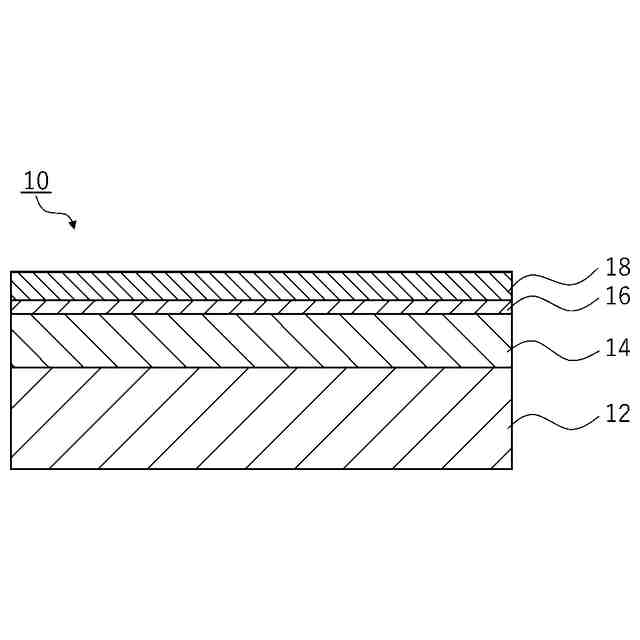

本発明の反射型マスクブランクの実施態様の一例を示す断面図である。
本発明の反射型マスクブランクを用いた反射型マスクの製造工程の一例を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
