公開番号2025139176
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037978
出願日2024-03-12
発明の名称太陽電池モジュール
出願人AGC株式会社
代理人個人
主分類H10F 19/80 20250101AFI20250918BHJP()
要約【課題】製造コストを抑えつつ、耐久性を向上可能な太陽電池モジュールを提供すること。

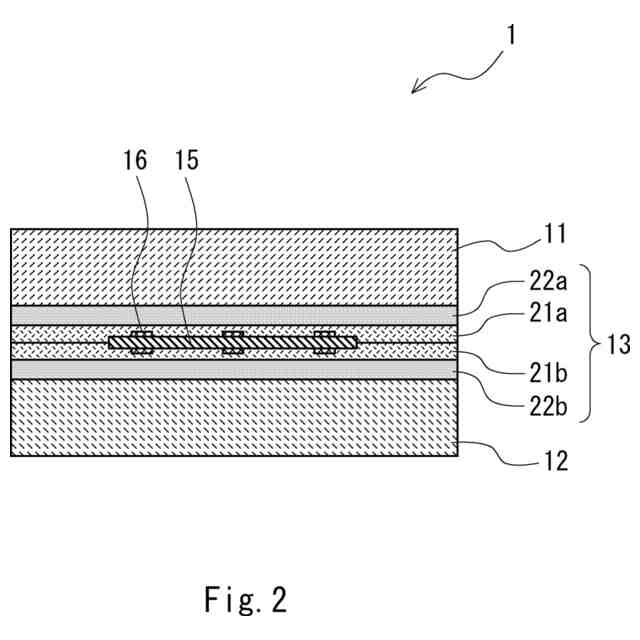

【解決手段】本発明の一態様にかかる太陽電池モジュール1は、第1透光部材11と、第2透光部材12と、第1透光部材11と第2透光部材12との間に配置された中間接着膜13と、第1透光部材11と第2透光部材との間に配置され、中間接着膜13によって封止されている太陽光発電セル15と、を備える。中間接着膜13は、太陽光発電セル15を挟むように配置された熱可塑性樹脂21a、21bと、熱可塑性樹脂21a、21bを挟むように配置されたアイオノマー22a、22bと、が積層されて構成されている。
【選択図】図2

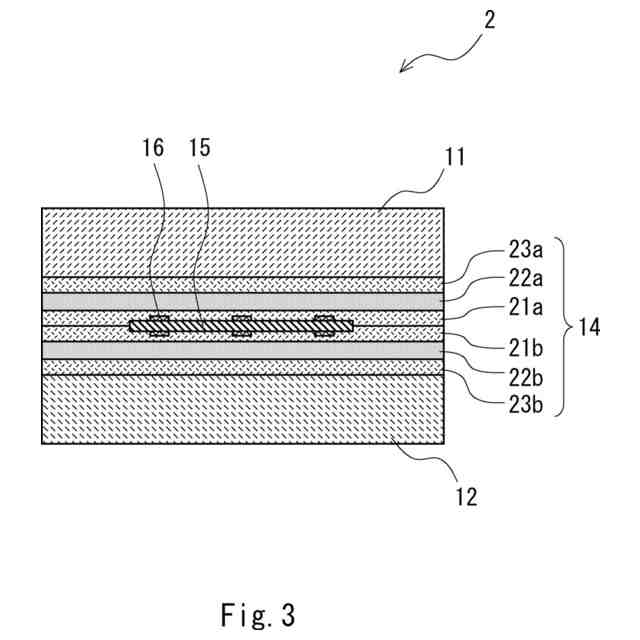

特許請求の範囲【請求項１】
第１透光部材と、
前記第１透光部材と対向するように配置された第２透光部材と、
前記第１透光部材と前記第２透光部材との間に配置された中間接着膜と、
前記第１透光部材と前記第２透光部材との間に配置され、前記中間接着膜によって封止されている太陽光発電セルと、を備え、
前記中間接着膜は、
前記太陽光発電セルを挟むように配置された熱可塑性樹脂と、
前記熱可塑性樹脂を挟むように配置されたアイオノマーと、が積層されて構成されている、
太陽電池モジュール。
続きを表示（約 980 文字）【請求項２】
前記熱可塑性樹脂の軟化温度が５０℃以上１００℃以下であり、
前記アイオノマーの軟化温度が８０℃以上９５℃以下である、
請求項１に記載の太陽電池モジュール。
【請求項３】
前記熱可塑性樹脂がオレフィン系熱可塑性エラストマーまたはポリビニルブチラールである、請求項１または２に記載の太陽電池モジュール。
【請求項４】
前記アイオノマーがエチレン－メタクリル酸共重合体である、請求項１または２に記載の太陽電池モジュール。
【請求項５】
前記アイオノマーの厚さは前記熱可塑性樹脂の厚さよりも薄い、請求項１または２に記載の太陽電池モジュール。
【請求項６】
前記太陽光発電セルの表面に配置された配線が前記熱可塑性樹脂で覆われている、請求項１または２に記載の太陽電池モジュール。
【請求項７】
前記熱可塑性樹脂は、
前記太陽光発電セルの第１主面と接するように設けられた第１熱可塑性樹脂と、
前記太陽光発電セルの前記第１主面と反対側の第２主面と接するように設けられた第２熱可塑性樹脂と、を備え、
前記アイオノマーは、
前記第１熱可塑性樹脂と接するように設けられた第１アイオノマーと、
前記第２熱可塑性樹脂と接するように設けられた第２アイオノマーと、を備える、
請求項１または２に記載の太陽電池モジュール。
【請求項８】
前記第１及び第２熱可塑性樹脂の厚さがそれぞれ２００μｍよりも厚く、
前記第１及び第２アイオノマーの厚さがそれぞれ２００μｍ以上５００μｍ以下である、
請求項７に記載の太陽電池モジュール。
【請求項９】
前記第１及び第２熱可塑性樹脂の厚さと前記第１及び第２アイオノマーの厚さの合計は、前記太陽光発電セルの厚さと当該太陽光発電セルの表面に配置された配線の厚さの合計よりも厚い、請求項７に記載の太陽電池モジュール。
【請求項１０】
前記第１及び第２熱可塑性樹脂の厚さは、前記太陽光発電セルの厚さと当該太陽光発電セルの表面に配置された配線の厚さの合計以上である、請求項７に記載の太陽電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、自然エネルギーを利用するために、太陽光発電セルが設けられた太陽電池モジュールの利用が進められている。特に、合わせガラスの内部に太陽光発電セルが設けられた太陽電池モジュールが広く利用されている。
【０００３】
特許文献１には、２枚のガラス板の間に複数の太陽光発電セルを配置したガラス建材に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８／０５６２８６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されている技術では、中間接着膜（封止材）を用いて２枚のガラス板の間に複数の太陽光発電セルを封止している。このような太陽電池モジュールでは、中間接着膜にアイオノマーを用いることで太陽電池モジュールの耐久性を向上させられる。
【０００６】
しかしながら、アイオノマーは高価なため、中間接着膜にアイオノマーを用いた場合は太陽電池モジュールの製造コストが高くなるという問題がある。
【０００７】
上記課題に鑑み本発明の目的は、製造コストを抑えつつ、耐久性を向上可能な太陽電池モジュールを提供することである。
【課題を解決するための手段】
【０００８】
本発明の一態様にかかる太陽電池モジュールは下記の通りである。
【０００９】
［１］
第１透光部材と、
前記第１透光部材と対向するように配置された第２透光部材と、
前記第１透光部材と前記第２透光部材との間に配置された中間接着膜と、
前記第１透光部材と前記第２透光部材との間に配置され、前記中間接着膜によって封止されている太陽光発電セルと、を備え、
前記中間接着膜は、
前記太陽光発電セルを挟むように配置された熱可塑性樹脂と、
前記熱可塑性樹脂を挟むように配置されたアイオノマーと、が積層されて構成されている、
太陽電池モジュール。
【００１０】
［２］
前記熱可塑性樹脂の軟化温度が５０℃以上１００℃以下であり、
前記アイオノマーの軟化温度が８０℃以上９５℃以下である、
［１］に記載の太陽電池モジュール。
（【００１１】以降は省略されています）
