公開番号2025112819
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007314
出願日2024-01-22
発明の名称光ファイバの製造方法
出願人住友電気工業株式会社
代理人弁理士法人信栄事務所
主分類C03B 37/027 20060101AFI20250725BHJP(ガラス;鉱物またはスラグウール)
要約【課題】スパイクの発生が抑制された光ファイバの製造方法を提供する。
【解決手段】
ガラス母材を加熱炉に送りながら線引して光ファイバを製造する線引工程を含み、ガラス母材は、コアロッドと、コアロッドが挿入されたクラッド管とを有し、支持管をクラッド管の上端と接合してコアロッドとクラッド管の隙間と連通させ、線引工程において、隙間および支持管の内部空間を大気圧より圧力が低い状態にすることを含み、ガラス母材の周囲1m以内の雰囲気を、0.3μm以上0.5μm未満のパーティクル数が15000個/CF以下であり、かつ、0.5μm以上1.0μm未満のパーティクル数が3500個/CF以下であるクリーン環境とする。
【選択図】図1
特許請求の範囲【請求項１】
ガラス母材を加熱炉に送りながら線引して光ファイバを製造する線引工程を含み、
前記ガラス母材は、コアロッドと、前記コアロッドが挿入されたクラッド管とを有し、
支持管を前記クラッド管の上端と接合して前記コアロッドと前記クラッド管の隙間と連通させ、
前記線引工程において、前記隙間および前記支持管の内部空間を大気圧より圧力が低い状態にすることを含み、
前記ガラス母材の周囲１ｍ以内の雰囲気を、０．３μｍ以上０．５μｍ未満のパーティクル数が１５０００個／ＣＦ以下であり、かつ、０．５μｍ以上１．０μｍ未満のパーティクル数が３５００個／ＣＦ以下であるクリーン環境とする、
光ファイバの製造方法。
続きを表示（約 390 文字）【請求項２】
前記線引工程は、前記ガラス母材に対してクリーンエアを当てるように送風することを含む、
請求項１に記載の光ファイバの製造方法。
【請求項３】
前記線引工程は、前記ガラス母材に対して前記クリーンエアを少なくとも異なる２方向から当てるように送風することを含む、
請求項２に記載の光ファイバの製造方法。
【請求項４】
前記線引工程は、前記ガラス母材の周囲１ｍ以内において、大気圧より５Ｐａ以上陽圧である請求項１から請求項３のいずれか一項に記載の光ファイバの製造方法。
【請求項５】
前記線引工程において、
前記ガラス母材は、前記加熱炉よりも上部に設けられる囲い部によって周囲を覆われており、
前記囲い部から、クリーンエアが送風される、
請求項１に記載の光ファイバの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光ファイバの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、ガラス母材に支持管を接合させた状態で、光ファイバを製造する方法が開示されている。ガラス母材は加熱炉で溶融および細径化されることによって光ファイバが製造される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１７３８９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示される光ファイバの製造方法はＲｏｄ―Ｉｎ－Ｔｕｂｅ（ＲＩＴ）と称される方法である。
【０００５】
しかしながら、ＲＩＴ線引においては、スパイクの発生を抑制することが課題である。スパイクが発生する原因の一つは、線引前及び線引中にガラス母材の内部に異物が入り込むことが考えられる。
【０００６】
本開示の目的は、スパイクの発生が抑制された光ファイバの製造方法を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る光ファイバの製造方法は、
ガラス母材を加熱炉に送りながら線引して光ファイバを製造する線引工程を含み、
前記ガラス母材は、コアロッドと、前記コアロッドが挿入されたクラッド管とを有し、
支持管を前記クラッド管の上端と接合して前記コアロッドと前記クラッド管の隙間と連通させ、
前記線引工程において、前記隙間および前記支持管の内部空間を大気圧より圧力が低い状態にすることを含み、
前記ガラス母材の周囲１ｍ以内の雰囲気を、０．３μｍ以上０．５μｍ未満のパーティクル数が１５０００個／ＣＦ以下であり、かつ、０．５μｍ以上１．０μｍ未満のパーティクル数が３５００個／ＣＦ以下であるクリーン環境とする。
【発明の効果】
【０００８】
本開示によればスパイクの発生が抑制された光ファイバの製造方法を提供できる。
【図面の簡単な説明】
【０００９】

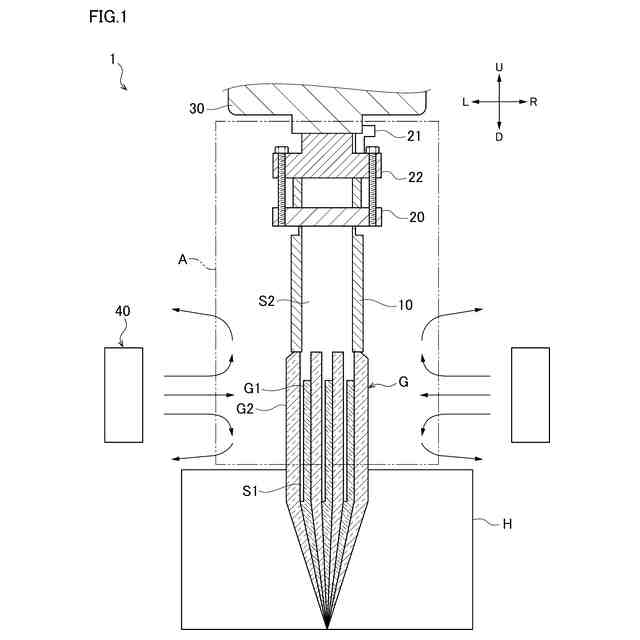

図１は、本実施形態に係る光ファイバの製造装置の模式図である。
図２は、囲い部とガラス母材との断面図である。
【発明を実施するための形態】
【００１０】
（本開示の実施形態の説明）
最初に本開示の実施態様を列記して説明する。
本開示の一態様に係る光ファイバの製造方法は、
（１）ガラス母材を加熱炉に送りながら線引して光ファイバを製造する線引工程を含み、
前記ガラス母材は、コアロッドと、前記コアロッドが挿入されたクラッド管とを有し、
支持管を前記クラッド管の上端と接合して前記コアロッドと前記クラッド管の隙間と連通させ、
前記線引工程において、前記隙間および前記支持管の内部空間を大気圧より圧力が低い状態にすることを含み、
前記ガラス母材の周囲１ｍ以内の雰囲気を、０．３μｍ以上０．５μｍ未満のパーティクル数が１５０００個／ＣＦ以下であり、かつ、０．５μｍ以上１．０μｍ未満のパーティクル数が３５００個／ＣＦ以下であるクリーン環境とする。
上記の光ファイバの製造方法によれば、ガラス母材の周囲１ｍ以内の雰囲気において、上記のクリーン環境であるので、ガラス母材の周囲に異物が入りにくくなる。これにより、ガラス母材に異物が付着しにくくなるので、光ファイバの製造においてスパイクが発生することが抑制される。
（【００１１】以降は省略されています）
