公開番号2025170468
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075047
出願日2024-05-07
発明の名称電子部品モジュール
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H02G 3/16 20060101AFI20251112BHJP(電力の発電,変換,配電)
要約【課題】収容部の外部に設けられる第1接続対象を第2接続対象に接続する配線部の配索作業性を向上させることが可能な技術を提供する。
【解決手段】電子部品モジュール10は、電子部品11と、収容部12と、第1配線部21と、を備える。収容部12は、電子部品11を収容する。第1配線部21は、収容部12の外部に設けられる第1接続対象91を収容部12の外部に設けられる第2接続対象92に接続する。第1配線部21は、収容部12に保持される。
【選択図】図1
特許請求の範囲【請求項１】
電子部品と、
前記電子部品を収容する収容部と、
前記収容部の外部に設けられる第１接続対象を前記収容部の外部に設けられる第２接続対象に接続する第１配線部と、を備え、
前記第１配線部は、前記収容部に保持される
電子部品モジュール。
続きを表示（約 670 文字）【請求項２】
前記第１配線部の一部は、前記収容部内に配置される
請求項１に記載の電子部品モジュール。
【請求項３】
前記収容部は、前記第１配線部が通る開口部を有し、
前記第１配線部は、前記開口部を通り前記収容部の外部に延出する延出部を有し、
前記延出部は、撓み変形可能であり、前記第２接続対象に接続される
請求項２に記載の電子部品モジュール。
【請求項４】
前記収容部は、前記第１配線部が軸方向に変位可能な状態で前記第１配線部を保持する保持部を有する
請求項３に記載の電子部品モジュール。
【請求項５】
前記収容部は、箱状をなす
請求項１から請求項４のいずれか一項に記載の電子部品モジュール。
【請求項６】
前記第１配線部から分岐する第２配線部を備え、
前記第２配線部は、前記収容部内において前記電子部品に接続される
請求項１から請求項４のいずれか一項に記載の電子部品モジュール。
【請求項７】
前記第１配線部から分岐する第３配線部を備え、
前記第３配線部は、前記収容部の外部に設けられる第３接続対象に接続される
請求項１から請求項４のいずれか一項に記載の電子部品モジュール。
【請求項８】
前記第１配線部は、前記第１接続対象と前記第２接続対象との間で信号又は電力を直接伝送する第１配線を含む
請求項１から請求項４のいずれか一項に記載の電子部品モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子部品モジュールに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、電気接続箱が開示されている。この電気接続箱は、電子部品を収容する内部空間を有する。更に、この電気接続箱は、収容空間の外部に配索される電線を案内するための案内部を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８０９０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成では、電気接続箱を設置した後、電線を案内部に配置させる作業が必要となる。
【０００５】
本開示は、収容部の外部に設けられる第１接続対象を第２接続対象に接続する配線部の配索作業性を向上させることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の電子部品モジュールは、
電子部品と、
前記電子部品を収容する収容部と、
前記収容部の外部に設けられる第１接続対象を前記収容部の外部に設けられる第２接続対象に接続する第１配線部と、を備え、
前記第１配線部は、前記収容部に保持される。
【発明の効果】
【０００７】
本開示の技術によれば、収容部の外部に設けられる第１接続対象を第２接続対象に接続する配線部の配索作業性を向上させることができる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態の電子部品モジュールを含む車載システムの斜視図である。
図２は、第２分割体を省略した電子部品モジュールの平面図である。

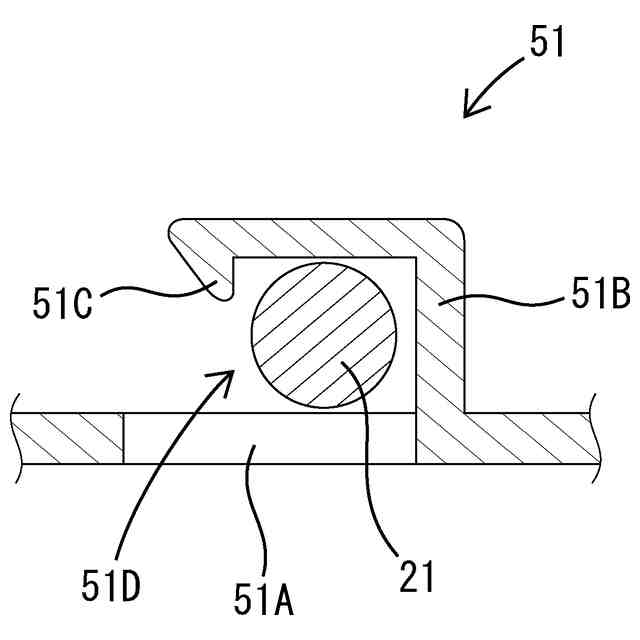

図３は、図２のＡ－Ａ線断面図である。
図４は、第１配線部、第２配線部、及び第３配線部の内部を概略的に示す説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
〔１〕電子部品と、
前記電子部品を収容する収容部と、
前記収容部の外部に設けられる第１接続対象を前記収容部の外部に設けられる第２接続対象に接続する第１配線部と、を備え、
前記第１配線部は、前記収容部に保持される
電子部品モジュール。
（【００１１】以降は省略されています）
