公開番号2025171634
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077160
出願日2024-05-10
発明の名称オプション機器組込内装部材、オプション機器及び内装部材
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社,トヨタ自動車株式会社
代理人個人,個人,個人,個人
主分類B60R 13/02 20060101AFI20251113BHJP(車両一般)
要約【課題】オプション機器を車両に容易に追加できるようにすることを目的とする。
【解決手段】オプション機器組込内装部材20は、車室内から物を収納及び取出可能な収納部40を有する内装部材30と、少なくとも一部が収納部内に位置する状態で収納部に装着されたオプション機器50と、収納部に装着されたオプション機器に接続されたオプション用コネクタ60と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
車室内から物を収納及び取出可能な収納部を有する内装部材と、
少なくとも一部が前記収納部内に位置する状態で前記収納部に装着されたオプション機器と、
前記収納部に装着されたオプション機器に接続されたオプション用コネクタと、
を備えるオプション機器組込内装部材。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のオプション機器組込内装部材であって、
前記収納部の内面と前記オプション機器との間に圧縮状態で介在し、弾性復元力によって前記オプション機器を前記収納部内に保持する力を生じさせる弾性介在部材をさらに備えるオプション機器組込内装部材。
【請求項３】
請求項１又は請求項２に記載のオプション機器組込内装部材であって、
前記収納部又は前記オプション機器に、前記オプション機器又は前記収納部に係止して、前記オプション機器を前記収納部に装着した状態に保つ係止突部が形成されている、オプション機器組込内装部材。
【請求項４】
請求項１又は請求項２に記載のオプション機器組込内装部材であって、
前記オプション機器は、前記収納部の内面に応じた外面を有する介在ケースと、前記介在ケース内に収容された機器本体とを含む、オプション機器組込内装部材。
【請求項５】
請求項１又は請求項２に記載のオプション機器組込内装部材であって、
前記オプション用コネクタは、接続方向が前記収納部に対する前記オプション機器の装着方向に沿う姿勢で、前記収納部の外側開口よりも内側に、支持されている、オプション機器組込内装部材。
【請求項６】
請求項１又は請求項２に記載のオプション機器組込内装部材であって、
前記オプション用コネクタから延出するオプション用伝送線をさらに備え、
前記オプション用伝送線は、前記オプション用コネクタを前記収納部の底部から前記収納部の内側に移動可能にする余長部を有する、オプション機器組込内装部材。
【請求項７】
請求項１又は請求項２に記載のオプション機器組込内装部材であって、
前記収納部は、底側開口を有する、オプション機器組込内装部材。
【請求項８】
請求項７に記載のオプション機器組込内装部材であって、
前記底側開口の周縁の少なくとも一部は、破断痕を有する、オプション機器組込内装部材。
【請求項９】
請求項７に記載のオプション機器組込内装部材であって、
前記底側開口の周縁に、ヒンジ部を介して分離領域が開閉可能に連なっている、オプション機器組込内装部材。
【請求項１０】
請求項１又は請求項２に記載のオプション機器組込内装部材であって、
前記内装部材は、ドア内装部材であり、
前記収納部は、車室内に向けて開口する収納部である、オプション機器組込内装部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、オプション機器組込内装部材、オプション機器及び内装部材に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、電装部品と該電装部品と接続された接続コネクタを有するワイヤハーネスを覆って、ボディの内面側に取り付ける自動車用内装部品であって、外周部分に第１の重複部を有して前記電装部品と前記ワイヤハーネスの接続コネクタを覆って前記ボディに取り付ける第１の内装部品分割体と、前記第１の内装部品分割体の前記第１の重複部が重ね合わされる第２の重複部を有する第２の内装部品分割体とを備える自動車用内装部品を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１８９４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、自動車にオプション機器の追加が望まれる場合がある。従来の内装部品は、オプション機器の追加を想定した構成を備えていないため、当該オプション機器の追加が困難であることが想定される。
【０００５】
そこで、本開示は、オプション機器を車両に容易に追加できるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のオプション機器組込内装部材は、車室内から物を収納及び取出可能な収納部を有する内装部材と、少なくとも一部が前記収納部内に位置する状態で前記収納部に装着されたオプション機器と、前記収納部に装着されたオプション機器に接続されたオプション用コネクタと、を備えるオプション機器組込内装部材である。
【０００７】
本開示のオプション機器は、収納部を有する車両の内装部材に追加可能なオプション機器であって、前記収納部の内面に応じた外面を有する介在ケースと、前記介在ケース内に収容された機器本体と、前記内装部材側のオプション用コネクタに接続可能な機器側コネクタと、を備えるオプション機器である。
【０００８】
本開示の内装部材は、外側開口を通じて車室内に開口すると共に、前記外側開口の内側に収納スペースを形成する収納スペース形成部を有する収納部を備え、前記収納スペース形成部の少なくとも一部が、コネクタ接続用の開口を形成するように分離可能な分離領域を有する、内装部材である。
【発明の効果】
【０００９】
本開示によれば、オプション機器を車両に容易に追加できる。
【図面の簡単な説明】
【００１０】

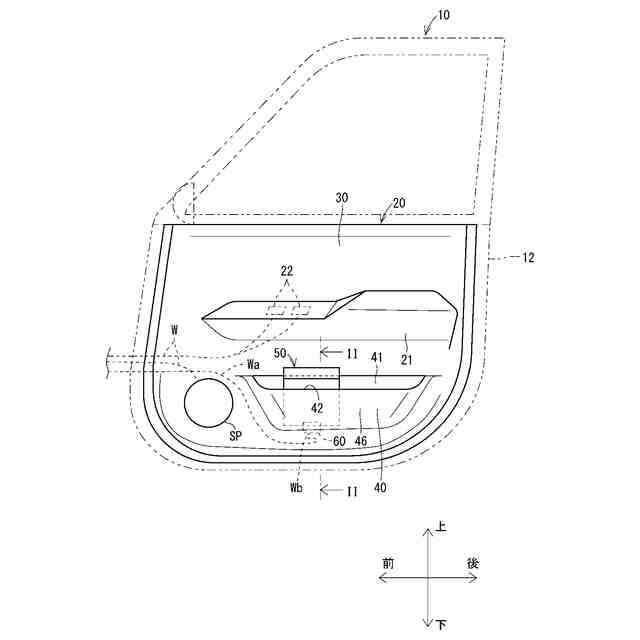

図１は実施形態に係るオプション機器組込内装部材を備えるドアを示す側面図である。

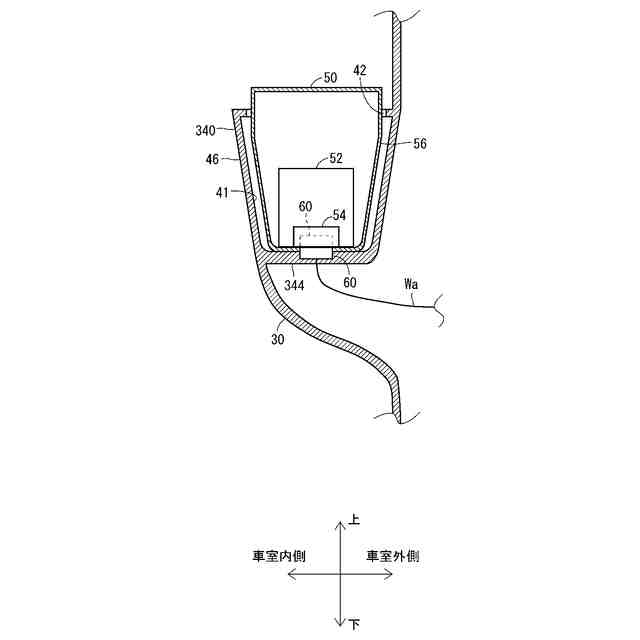

図２は図１のＩＩ－ＩＩ線における概略断面図である。

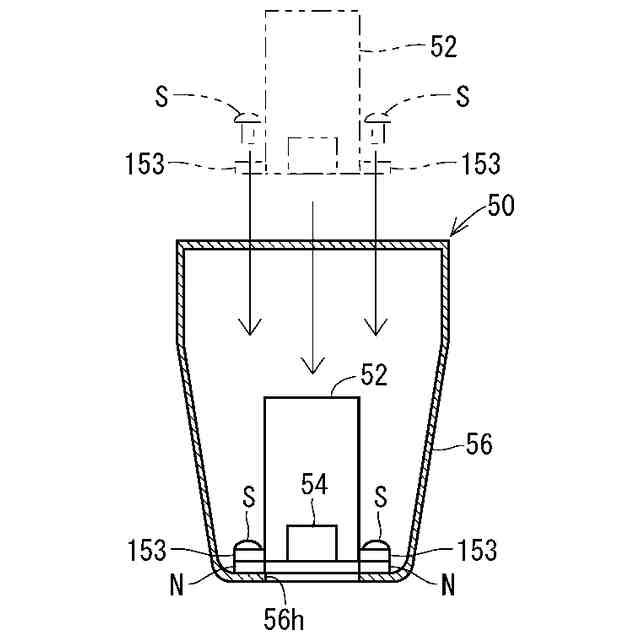

図３は介在ケースに対する機器本体の固定構成例を示す図である。
図４は介在ケースに対する機器本体の他の固定構成例を示す図である。

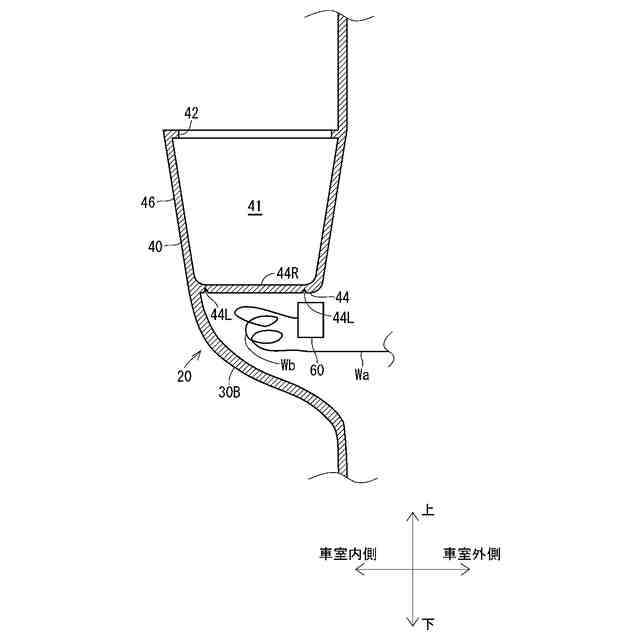

図５はオプション機器を装着する前のドア内装部材を示す概略断面図である。

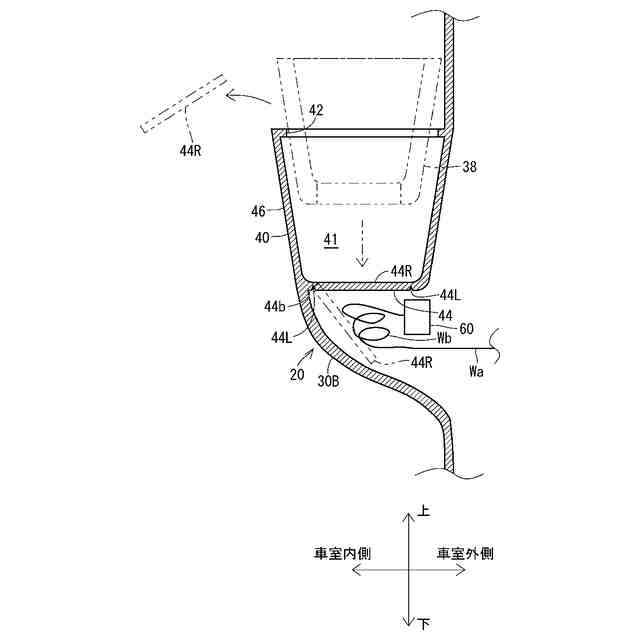

図６はドア内装部材に対するオプション機器の装着作業例を示す説明図である。
図７はドア内装部材に対するオプション機器の装着作業例を示す説明図である。
図８は収納部によるオプション機器の保持構造例を示す概略断面図である。
図９はオプション用コネクタの保持構造例を示す概略断面図である。
図１０はオプション機器を装着する前のドア内装部材を示す概略断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
