公開番号2025170847
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075634
出願日2024-05-08
発明の名称基板用コネクタ及びコネクタ装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 12/71 20110101AFI20251113BHJP(基本的電気素子)
要約【課題】ペグに生じる応力を低減する。
【解決手段】基板用コネクタ10は、基板側ハウジング11と、基板側ハウジング11の外側面11Sに取り付けられた状態で半田32によって回路基板Pに固着されたペグ20と、を備え、基板側ハウジング11には、背面41Rから電線43を導出させたハーネス側ハウジング41が前方から嵌合されるようになっており、ペグ20は、基板側ハウジング11の外側面11Sに固定されたハウジング固定部21と、基板側ハウジング11に対して非固定状態であって、回路基板Pに対して半田32によって固着される基板固着部25と、を有し、ハウジング固定部21と基板固着部25は、ペグ20の前後方向における後端側領域のみにおいて繋がっている。
【選択図】図1
特許請求の範囲【請求項１】
基板側ハウジングと、
前記基板側ハウジングの外側面に取り付けられた状態で半田によって回路基板に固着されたペグと、を備え、
前記基板側ハウジングには、背面から電線を導出させたハーネス側ハウジングが前方から嵌合されるようになっており、
前記ペグは、
前記基板側ハウジングの前記外側面に固定されたハウジング固定部と、
前記基板側ハウジングに対して非固定状態であって、前記回路基板に対して半田によって固着される基板固着部と、を有し、
前記ハウジング固定部と前記基板固着部は、前記ペグの前後方向における後端側領域のみにおいて繋がっている基板用コネクタ。
続きを表示（約 470 文字）【請求項２】
前記ペグのうち前記ハウジング固定部と前記基板固着部とを繋ぐ繋ぎ部には、前記繋ぎ部の変形を抑制する補強部が形成されている請求項１に記載の基板用コネクタ。
【請求項３】
前記ハウジング固定部には、前記ハウジング固定部の変形を抑制する第２補強部が形成されている請求項１又は請求項２に記載の基板用コネクタ。
【請求項４】
基板側ハウジングと、
前記基板側ハウジングの外側面に取り付けられた状態で半田によって回路基板に固着されたペグと、
背面から電線を導出させた状態で前記基板側ハウジングに対して前方から嵌合されたハーネス側ハウジングと、を備え、
前記ペグは、
前記基板側ハウジングの前記外側面に固定されたハウジング固定部と、
前記基板側ハウジングに対して非固定状態であって、前記回路基板に対して半田によって固着された基板固着部と、を有し、
前記ハウジング固定部と前記基板固着部は、前記ペグの前後方向における後端側領域のみにおいて繋がっているコネクタ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、基板用コネクタ及びコネクタ装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、左右両側壁にペグ固定部が形成されたハウジングと、ペグ固定部に圧入されるペグを有する基板用コネクタが開示されている。ペグ固定部は、各側壁において、前後方向に間隔を空けて対向するように一対設けられている。ペグは、金属板材からなり、一対のペグ固定部の間に圧入される本体と、本体の外縁部を折り曲げた形態の折曲部とを有する。折曲部は、前後方向に細長く延びた形状をなし、基板に対して半田付けによって固着される。ペグは、ペグ固定部に対して基板とは反対側から係止する大幅部を有する。大幅部は、ペグ固定部に係止することによって、ハウジングが基板から離れる方向へ移動することを防止する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０３６４７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ハウジングには、背面から電線が導出された相手側コネクタが嵌合される。電線が回路基板から遠ざかる方向へ引っ張られたときに、折曲部を回路基板に固定している半田には、回路基板からペグを引き剥がそうとする力が作用する。半田に生じる応力は、ペグの変位量が大きいほど増大する。特許文献１に記載されたものでは、相手側コネクタの背面が基板用コネクタの前端よりも前方に位置するため、ペグは、折曲部の後端部を支点として前端側を回路基板から離隔させるように傾こうとする。そのため、半田に生じる応力が、ペグの前端部において集中するという問題がある。
【０００５】
本開示の基板用コネクタ及びコネクタ装置は、上記のような事情に基づいて完成されたものであって、ペグに生じる応力を低減することを目的とする。
【課題を解決するための手段】
【０００６】
第１の開示の基板用コネクタは、
基板側ハウジングと、
前記基板側ハウジングの外側面に取り付けられた状態で半田によって回路基板に固着されたペグと、を備え、
前記基板側ハウジングには、背面から電線を導出させたハーネス側ハウジングが前方から嵌合されるようになっており、
前記ペグは、
前記基板側ハウジングの前記外側面に固定されたハウジング固定部と、
前記基板側ハウジングに対して非固定状態であって、前記回路基板に対して半田によって固着される基板固着部と、を有し、
前記ハウジング固定部と前記基板固着部は、前記ペグの前後方向における後端側領域のみにおいて繋がっている。
【０００７】
第２の開示のコネクタ装置は、
基板側ハウジングと、
前記基板側ハウジングの外側面に取り付けられた状態で半田によって回路基板に固着されたペグと、
背面から電線を導出させた状態で前記基板側ハウジングに対して前方から嵌合されたハーネス側ハウジングと、を備え、
前記ペグは、
前記基板側ハウジングの前記外側面に固定されたハウジング固定部と、
前記基板側ハウジングに対して非固定状態であって、前記回路基板に対して前記半田によって固着された基板固着部と、を有し、
前記ハウジング固定部と前記基板固着部は、前記ペグの前後方向における後端側領域のみにおいて繋がっている。
【発明の効果】
【０００８】
第１及び第２の開示によれば、ペグに生じる応力を低減することができる。
【図面の簡単な説明】
【０００９】

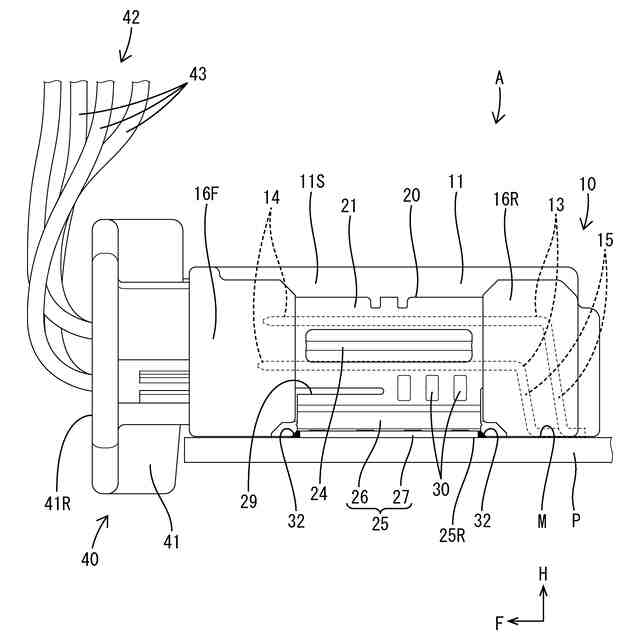

図１は、実施例１のコネクタ装置の側面図である。
図２は、基板用コネクタとハーネス側コネクタを離脱させた状態をあらわす斜視図である。

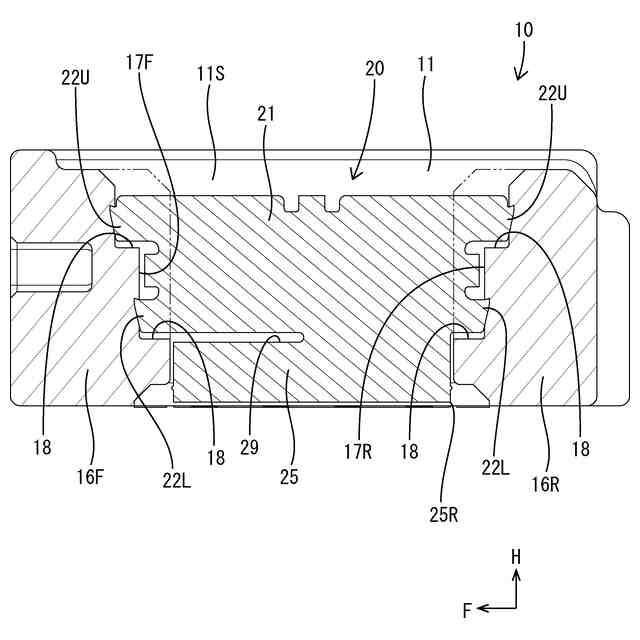

図３は、基板用コネクタにおける基板側ハウジングとペグとの嵌合状態をあらわす側断面図である。
図４は、ペグの斜視図である。

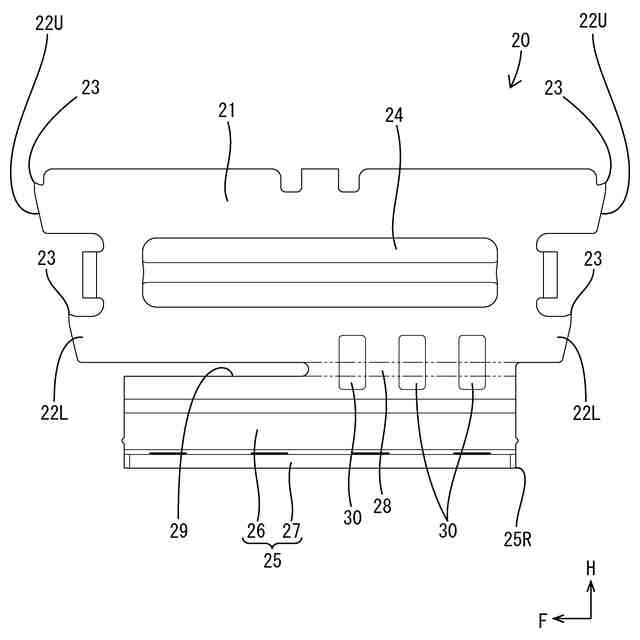

図５は、ペグの側面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。下記の複数の実施形態を、矛盾を生じない範囲で任意に組み合わせたものも、発明を実施するための形態に含まれる。
（【００１１】以降は省略されています）
