公開番号2025171975
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025066613
出願日2025-04-15
発明の名称電池及び電気装置
出願人株式会社AESCジャパン
代理人個人
主分類H01M 50/566 20210101AFI20251113BHJP(基本的電気素子)
要約【課題】熱伝導経路を増加し、電池の放熱効率を向上させることができる電池及び電気装置を提供する。
【解決手段】
本発明の電池は、ケース及び蓋板を含み、前記ケースの軸方向に沿った一端には開口が設けられ、前記蓋板は前記開口を密閉するハウジング部材と、前記ケースの内腔に設けられ、前記蓋板に面する一端には、タブが設けられる電極部材と、を含み、前記タブは前記蓋板に電気的に接続され、且つ前記タブと前記蓋板との間には第1熱伝導構造と第2熱伝導構造が含まれ、前記第1熱伝導構造と前記第2熱伝導構造は前記蓋板の径方向に沿って間隔をあけて配置され、前記第1熱伝導構造と前記第2熱伝導構造は前記電極部材で発生した熱を前記蓋板に伝達する。本発明の電池は、蓋板と電極部材の間に少なくとも2つの熱伝導構造を有し、熱伝導経路が増加し、電池の放熱効率を向上させることができる。

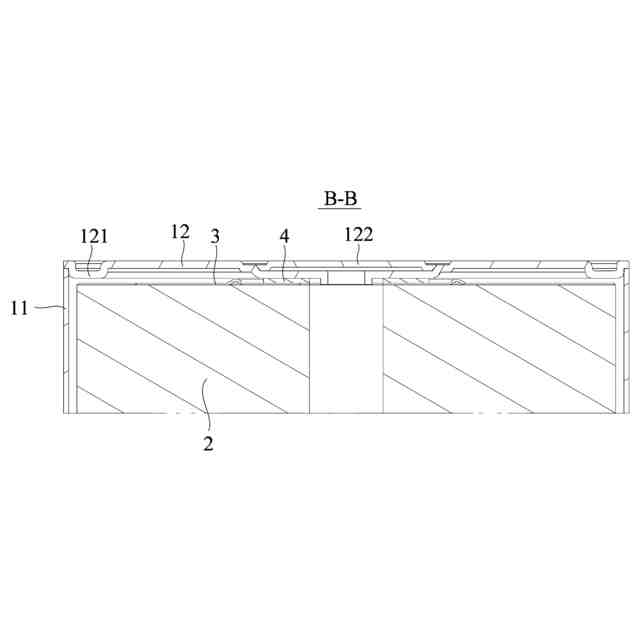

【選択図】図7

特許請求の範囲【請求項１】
ケース及び蓋板を含み、前記ケースの軸方向に沿った一端には開口が設けられ、前記蓋板は前記開口を密閉するハウジング部材と、
前記ケースの内腔に設けられ、前記蓋板に面する一端には、タブが設けられる電極部材と、
を含み、
前記タブは前記蓋板に電気的に接続され、且つ前記タブと前記蓋板との間には第１熱伝導構造と第２熱伝導構造が含まれ、前記第１熱伝導構造と前記第２熱伝導構造は前記蓋板の径方向に沿って間隔をあけて配置され、前記第１熱伝導構造と前記第２熱伝導構造は前記電極部材で発生した熱を前記蓋板に伝達することを特徴とする電池。
続きを表示（約 780 文字）【請求項２】
前記蓋板は前記電極部材の一側に突出するボスを含み、前記ボスの外径は前記ケースの内径に対応し、前記ボスは前記開口に埋め込まれることを特徴とする請求項１に記載の電池。
【請求項３】

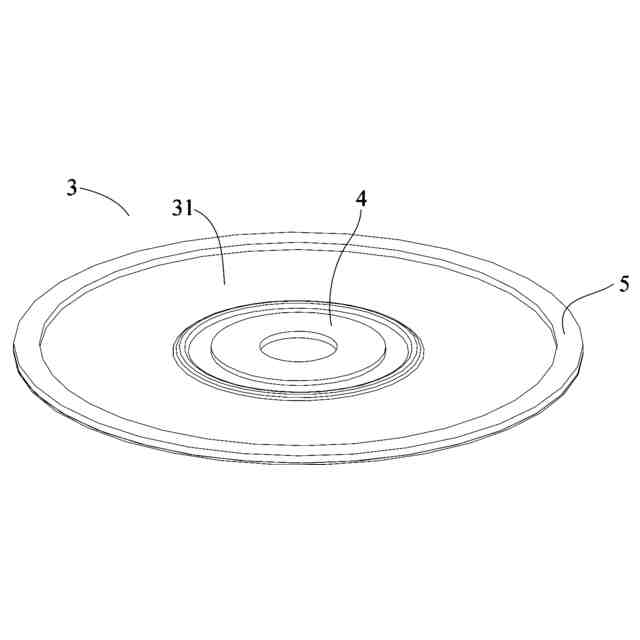

集電板を更に含み、前記集電板がそれぞれ前記蓋板及び前記タブに溶接され、前記集電板及び前記蓋板の溶接個所が前記第１熱伝導構造を構成することを特徴とする請求項２に記載の電池。
【請求項４】
前記第２熱伝導構造が前記集電板及び前記蓋板とそれぞれ熱的に接触することを特徴とする請求項３に記載の電池。
【請求項５】
前記第２熱伝導構造は前記集電板及び前記蓋板の少なくとも１つに固定的に接続されることを特徴とする請求項３に記載の電池。
【請求項６】
前記第２熱伝導構造と前記集電板が一体に形成されることを特徴とする請求項５に記載の電池。
【請求項７】
前記第２熱伝導構造は、熱伝導性接着剤、熱伝導性パッド及び金属部材のうち少なくとも１つであることを特徴とする請求項１～６のいずれか一項に記載の電池。
【請求項８】
前記第２熱伝導構造の熱伝導率係数ｔが、ｔ＞２０Ｗ／ｍＫの範囲にあることを特徴とする請求項７に記載の電池。
【請求項９】
前記ボスは前記蓋板の辺縁に形成され、リング状ボスであり、前記集電板の中部領域は前記蓋板と溶接されて前記第１熱伝導構造を形成することを特徴とする請求項３～６のいずれか一項に記載の電池。
【請求項１０】
前記第２熱伝導構造が前記ボスの径方向内側に位置し、前記第２熱伝導構造と前記第１熱伝導構造との径方向の距離が５ｍｍよりも大きいことを特徴とする請求項９に記載の電池。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電池技術の分野に関し、特に電池及び電気装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
社会経済の発展に伴い、新エネルギー車両、通信基地局、エネルギー貯蔵コンテナなど、益々多くの電気機器がエネルギー貯蔵及び供給装置として電池を採用している。
【０００３】
現在の電池設計は、高エネルギー密度と高出力を追求することが多く、電流出力が大きい時により多くの熱が発生し、電極部材と外部冷却部材の間の放熱チャネルが少ないため、電池内部に熱が集中し、電池の安全性能に影響を与える。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記問題に鑑み、本発明は、蓋板と電極部材との間に少なくとも２つの熱伝導構造を配置することにより、熱伝導経路を増加し、電池の放熱効率を向上させることができる電池及び電気装置を提供する。
【課題を解決するための手段】
【０００５】
本発明は、ケース及び蓋板を含み、前記ケースの軸方向に沿った一端には開口が設けられ、前記蓋板は前記開口を密閉するハウジング部材と、前記ケースの内腔に設けられ、前記蓋板に面する一端には、タブが設けられる電極部材と、を含み、前記タブは前記蓋板に電気的に接続され、且つ前記タブと前記蓋板との間には第１熱伝導構造と第２熱伝導構造が含まれ、前記第１熱伝導構造と前記第２熱伝導構造は前記蓋板の径方向に沿って間隔をあけて配置され、前記第１熱伝導構造と前記第２熱伝導構造は前記電極部材で発生した熱を前記蓋板に伝達する電池を提供する。
【０００６】
いくつかの実施形態において、前記蓋板は前記電極部材の一側に突出するボスを含み、前記ボスの外径は前記ケースの内径に対応し、前記ボスは前記開口に埋め込まれる。
【０００７】
いくつかの実施形態において、集電板を更に含み、前記集電板がそれぞれ前記蓋板及び前記タブに溶接され、前記集電板及び前記蓋板の溶接個所が前記第１熱伝導構造を構成する。
【０００８】
いくつかの実施形態において、前記第２熱伝導構造が前記集電板及び前記蓋板とそれぞれ熱的に接触する。
【０００９】
いくつかの実施形態において、前記第２熱伝導構造は前記集電板及び前記蓋板の少なくとも１つに固定的に接続される。
【００１０】
いくつかの実施形態において、前記第２熱伝導構造と前記集電板が一体に形成される。
（【００１１】以降は省略されています）
