公開番号2025170947
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075818
出願日2024-05-08
発明の名称ケーブル
出願人株式会社プロテリアル
代理人名古屋国際弁理士法人
主分類H01B 7/18 20060101AFI20251113BHJP(基本的電気素子)
要約【課題】設備からしごきによるストレスを受けた場合でも、ドレンワイヤの導体に座屈や断線が発生することを抑制できるケーブルを提供すること。
【解決手段】ケーブルは、複数本の絶縁電線と、1本以上のドレンワイヤと、前記複数本の絶縁電線を被覆する遮蔽層と、シースと、を備える。前記ケーブルの直交断面において、前記ドレンワイヤの導体は、前記複数本の絶縁電線の導体を全て収容するという条件の下で直径が最小である仮想円の内側に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
複数本の絶縁電線と、
１本以上のドレンワイヤと、
前記複数本の絶縁電線を被覆する遮蔽層と、
シースと、
を備えるケーブルであって、
前記ケーブルの直交断面において、前記ドレンワイヤの導体は、前記複数本の絶縁電線の導体を全て収容するという条件の下で直径が最小である仮想円の内側に配置されている、
ケーブル。
続きを表示（約 460 文字）【請求項２】
請求項１に記載のケーブルであって、
前記直交断面において、前記ドレンワイヤは、隣接する２本の前記絶縁電線により構成される谷間部分に配置されている、
ケーブル。
【請求項３】
請求項１又は２に記載のケーブルであって、
前記ドレンワイヤの導体における外径は、前記絶縁電線の導体における外径の１／３倍以上１／２倍以下である、
ケーブル。
【請求項４】
請求項１又は２に記載のケーブルであって、
前記ドレンワイヤの導体における断面積は、前記絶縁電線の導体における断面積の３％以上２０％以下である、
ケーブル。
【請求項５】
請求項１又は２に記載のケーブルであって、
前記絶縁電線の本数は２本以上６本以下である、
ケーブル。
【請求項６】
請求項１又は２に記載のケーブルであって、
前記ドレンワイヤは、導体と、前記導体を被覆する導電ゴムとを備える、
ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本開示はケーブルに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ケーブルとして、複数本の絶縁電線と、１本以上のドレンワイヤとを備えるものが知られている。このようなケーブルは、特許文献１に開示されている。このようなケーブルは、例えば、キャリヤ用、リール用等のケーブルである。
【先行技術文献】
【特許文献】
【０００３】
特開平１－１８９８１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているケーブルは、キャリアドラム、リール、ガイドローラ等の設備と接触しながら送られる。ケーブルは、設備からしごきによるストレスを受ける。この場合、ドレンワイヤの導体に座屈や断線が発生し易い。
【０００５】
本開示の１つの局面では、設備からしごきによるストレスを受けた場合でも、ドレンワイヤの導体に座屈や断線が発生することを抑制できるケーブルを提供することが好ましい。
【課題を解決するための手段】
【０００６】
本開示の１つの局面は、複数本の絶縁電線と、１本以上のドレンワイヤと、前記複数本の絶縁電線を被覆する遮蔽層と、シースと、を備えるケーブルである。前記ケーブルの直交断面において、前記ドレンワイヤの導体は、前記複数本の絶縁電線の導体を全て収容するという条件の下で直径が最小である仮想円の内側に配置されている。
【０００７】
本開示の１つの局面であるケーブルは、設備からしごきによるストレスを受けた場合でも、ドレンワイヤの導体に座屈や断線が発生することを抑制できる。
【図面の簡単な説明】
【０００８】

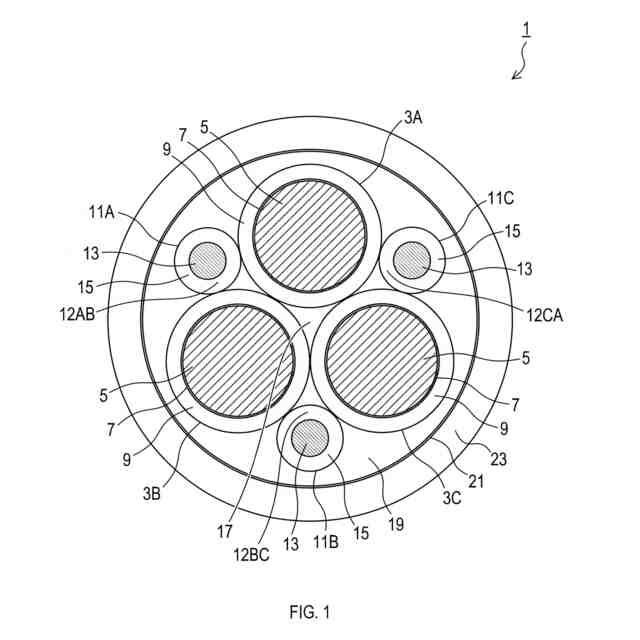

第１実施形態のケーブルにおける直交断面を表す断面図である。
第１実施形態のケーブルにおける、直交断面での絶縁電線、ドレンワイヤ、及び仮想円を表す説明図である。

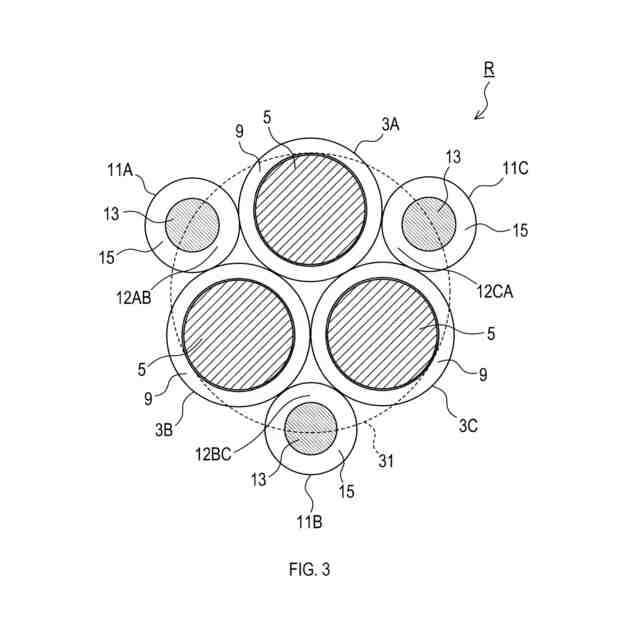

比較例のケーブルにおける、直交断面での絶縁電線、ドレンワイヤ、及び仮想円を表す説明図である。

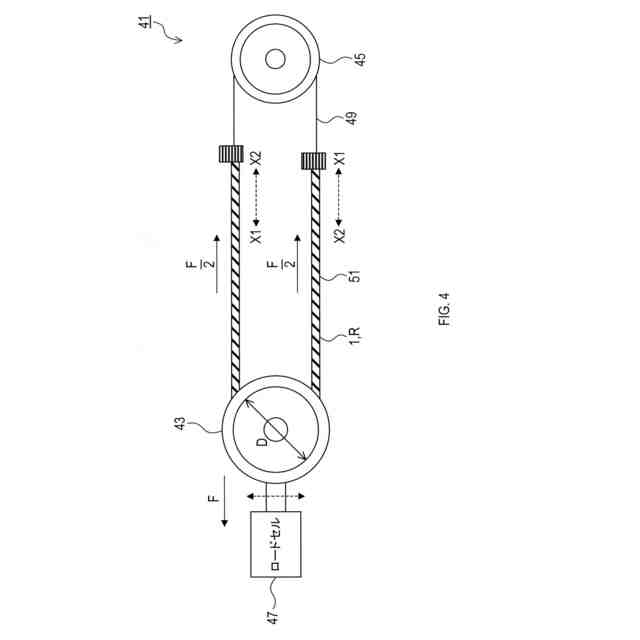

しごき試験に使用する試験装置と試験体との構成を表す説明図である。
実施例のケーブルについて、しごき回数とドレンワイヤの導体抵抗との関係を表すグラフである。
比較例のケーブルについて、しごき回数とドレンワイヤの導体抵抗との関係を表すグラフである。

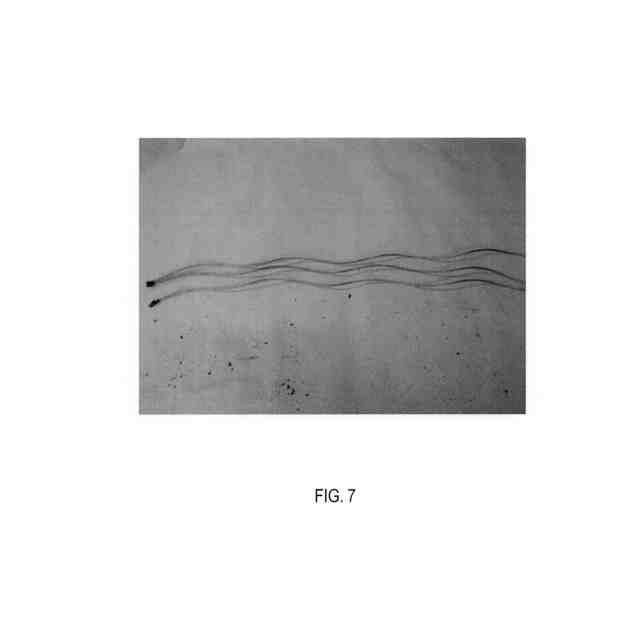

しごき回数が１０万回に達したとき、実施例のケーブルにおけるドレンワイヤを撮影した写真である。

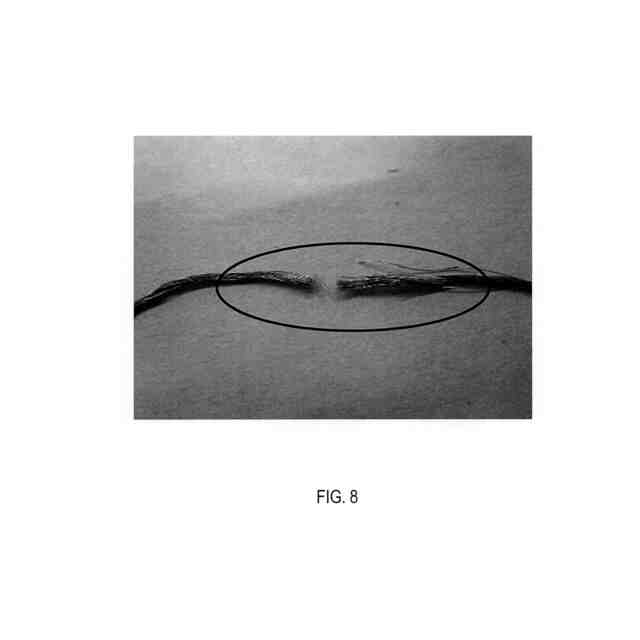

しごき回数が１０万回に達したとき、比較例のケーブルにおけるドレンワイヤを撮影した写真である。
【発明を実施するための形態】
【０００９】
本開示の例示的な実施形態について図面を参照しながら説明する。
＜第１実施形態＞
１．ケーブル１の構成
ケーブル１の構成を、図１～図２に基づき説明する。ケーブル１は長尺の部材である。ケーブル１は、例えば、キャリヤ用、又はリール用のケーブルである。ケーブル１は、例えば、ドレンワイヤ複合丸形キャブタイヤケーブルである。
【００１０】
図１に示すように、ケーブル１は、３本の絶縁電線３Ａ、３Ｂ、３Ｃを備える。ケーブル１の長手方向に直交する断面（以下では直交断面とする）において、絶縁電線３Ａ、３Ｂ、３Ｃは、それらの中心が三角形を成すように配置されている。三角形は正三角形であってもよいし、正三角形でなくてもよい。
（【００１１】以降は省略されています）
