公開番号2025102055
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219253
出願日2023-12-26
発明の名称ガラス母材の延伸方法
出願人信越化学工業株式会社
代理人個人
主分類C03B 37/014 20060101AFI20250701BHJP(ガラス;鉱物またはスラグウール)
要約【課題】延伸後でも安定して曲がり量の小さく外径変動の少ないガラスロッドを低コストで得られるガラス母材の加工方法を提供する。
【解決手段】両端に特性不良部と、それらの間に特性有効部とを有するガラス母材を延伸するに際し、延伸に先立って、ガラス母材に吊り下げダミーを溶着し、吊り下げダミーを送り機構に連結し、ガラス母材の下部から延伸装置の加熱炉内に挿入して、少なくとも特性有効部を延伸する延伸方法であって、延伸装置の加熱炉をガラス母材延伸時の常用温度に設定したときの、加熱炉内の温度が1900℃以上を維持している装置縦方向長さをX[mm]とした場合、延伸前の吊下げダミーを溶着されたガラス母材の、特性有効部端から吊り下げダミー側のX/2[mm]までの範囲を積分した体積B[mm³]と、ガラス母材の特性有効部の範囲の外径の平均値の二乗とXの積A[mm³]の関係が、B≧0.2A+700,000を満たす。

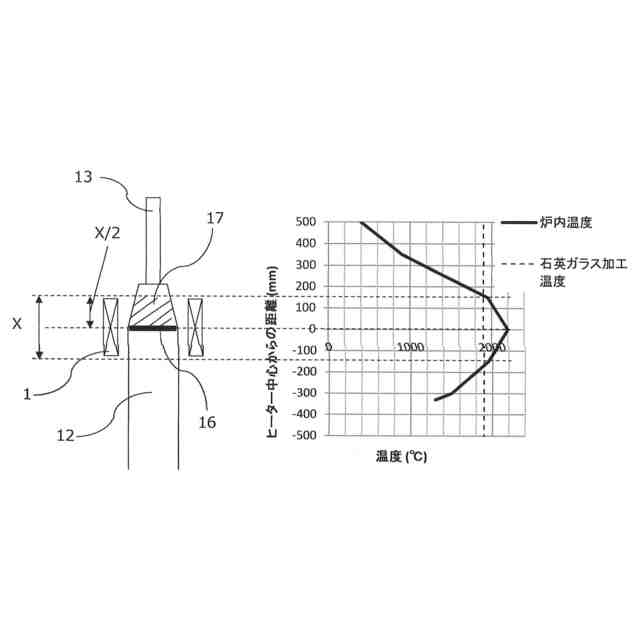

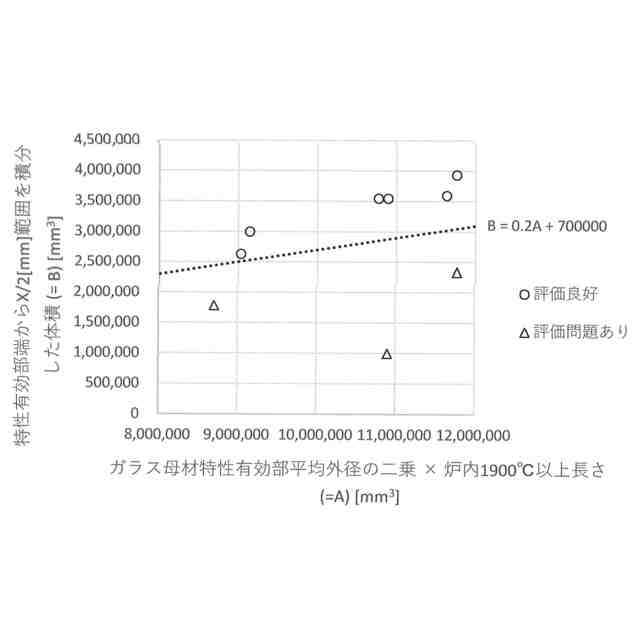

【選択図】図4
特許請求の範囲【請求項１】
両端に特性不良部と、前記両特性不良部の間に特性有効部とを有するガラス母材を、より細径のガラスロッドに延伸するに際し、該延伸に先立って、該ガラス母材に吊り下げダミーを溶着し、該吊り下げダミーを送り機構に連結し、該ガラス母材の下部から延伸装置の加熱炉内に挿入して、少なくとも特性有効部を延伸する延伸方法であって、前記延伸装置の前記加熱炉をガラス母材延伸時の常用温度に設定したときの、加熱炉内の温度が１９００℃以上を維持している装置縦方向長さをＸ［ｍｍ］とした場合、延伸前の吊下げダミーを溶着されたガラス母材の、特性有効部端から吊り下げダミー側のＸ/２［ｍｍ］までの範囲を積分した体積Ｂ［ｍｍ
３
］と、前記ガラス母材の特性有効部の範囲の外径の平均値の二乗と前記Ｘの積Ａ［ｍｍ
３
］の関係が、下記式１を満たすことを特徴とする、ガラス母材の延伸方法。
［式１］Ｂ ≧ 0.2Ａ + 700,000
続きを表示（約 330 文字）【請求項２】
前記ガラス母材の、前記吊り下げダミーが溶着された側の特性有効部端から、前記吊り下げダミーと前記ガラス母材の溶着位置までの距離が、Ｘ/２［ｍｍ］より長い請求項１に記載のガラス母材の延伸方法。
【請求項３】
前記ガラス母材の、前記吊り下げダミーが溶着された側の特性有効部端から、前記吊り下げダミーと前記ガラス母材の溶着位置までの距離が、Ｘ/２［ｍｍ］より短い請求項１に記載のガラス母材の延伸方法。
【請求項４】
前記吊り下げダミーの、少なくとも前記ガラス母材の特性有効部端からＸ/２［ｍｍ］までの範囲の外径が、該範囲より上側の吊り下げシャフト側の範囲の外径と比較して太い請求項３に記載のガラス母材の延伸方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光ファイバの紡糸に好適に用いられるガラス母材の延伸方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
光ファイバプリフォームに代表されるような石英ガラスロッドの製造には、予め大型のガラス母材を製造した後に加熱炉を備えた延伸装置を用いて延伸し、より細径のガラスロッドとする方法が用いられる。延伸装置により延伸されたガラスロッドには、比較的大きな外径変動や曲がりがあるため、これをガラス旋盤と称されるバーナーを加熱源とした延伸装置で再度精密に加工して、製品に要求される精度を満たすように外径変動や曲がりが調整されている。
【０００３】
近年では、光ファイバプリフォームから光ファイバを製造する際、より大型の光ファイバプリフォームから製造した方が設備稼働率の面で有利であるため、従来一般的であった外径８０ｍｍのものよりさらに大型の、例えば外径１５０ｍｍ以上の光ファイバプリフォームが求められている。従来の外径８０ｍｍの光ファイバプリフォームは、ガラス旋盤で曲がり修正を行い、真っすぐなガラス母材として仕上げられ、線引き工程に供されていた。しかしながら、外径１５０ｍｍといった太径のプリフォームになると、ガラス旋盤による曲がり修正は困難である。これは、バーナーによる加熱が開放大気中で行われるため、加熱と同時に放射による冷却が起こり、外径が大きくなるほど放射による冷却の効果が大きくなり、温度を十分に上げることができないことや、曲がり修正位置に残る歪みの除去が困難なことなどが挙げられる。
そのため、外径１５０ｍｍといった太径のプリフォームであっても、延伸装置で得られるガラスロッドの曲がり量を、２ｍｍ/ｍ以内か、それに近い量まで抑えることが求められている。
【０００４】

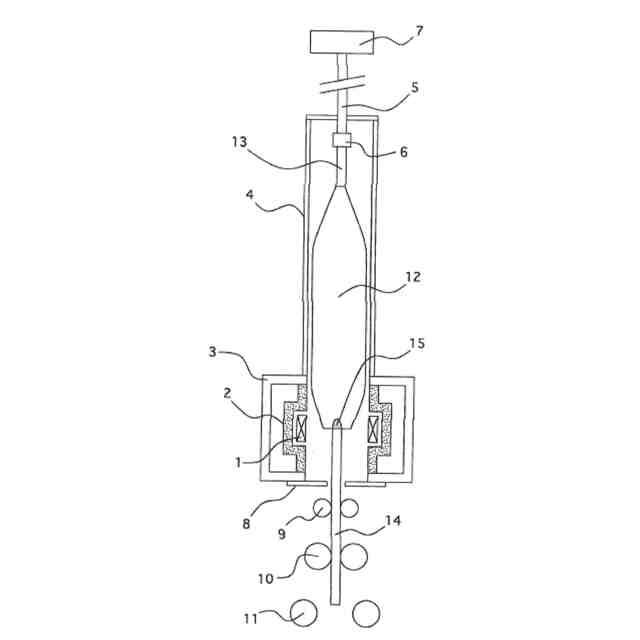

延伸に用いられている延伸装置の例を、図１を用いて説明する。延伸装置は、大きく分けて加熱炉、送り部、引取り部の３つの部分からなっている。加熱炉は、ヒーター１、断熱材２を内包した水冷チャンバー３、その上部に連結されたトップチャンバー４、及び水冷チャンバー３の下部に取り付けられた下部ガスシール８からなっている。送り部は、加熱炉の上部に設けられた上下動可能な送り機構７、該送り機構７に接続された吊下げシャフト５及び接続治具６からなっている。吊下げシャフト５はトップチャンバー４内に挿入されている。
【０００５】
引取り部は、炉体の下部に設けられた、把持・解放可能なガイドローラー９、引取りローラー（上）１０及び引取りローラー（下）１１からなっている。ガイドローラー９は、カーボン等の耐熱性のローラーで形成され、引取りダミー１４やガラスロッドを装置の軸芯にガイドする役割を担っている。引取りローラー１０，１１はモーターによって駆動され、引取りローラーによって把持された引取りダミー１４または延伸されたガラスロッドを引き下げて、ガラス母材１２を適切に延伸する働きをもつ。
【０００６】
ガラス母材１２の上部に備えられた吊下げダミー１３の上端と接続治具６は機械的に接続され、ガラス母材１２は、吊下げシャフト５を介して送り機構７に連結されている。ガラス母材１２の下端には引取りダミー１４が接続されている。また、多孔質ガラス母材を経由して製造されたガラス母材１２の場合、片方のテーパー部には不透明部１５が存在する。延伸時には、送り機構７を介してガラス母材１２を引き下げながら、それよりも速い速度で引取りダミー１４を引取りローラー１０，１１で引き下げることで、ガラス母材１２からより細径のガラスロッドが得られる。
上記のような不透明部１５は、多孔質ガラス母材を透明ガラス化する焼結工程にて、該工程は多孔質ガラス母材を縦に吊るした状態で行われるため、焼結終了部分では、加熱部分に既にガラス化したインゴットの全重量が掛かることにより、上部テーパー部を完全に透明ガラス化しようとすると、その重量によりテーパー部が伸びすぎてしまうのを防止するために残されている。
【０００７】
近年では、延伸装置を用いて、曲がり量の小さいガラスロッドを得るために、様々な手法が提案されている。特許文献１には、透明ガラス部を含むガラステーパー部の一部を切断して形成した切断面に吊り下げダミーを溶着した後、延伸することで、ガラス母材の軸芯と加熱炉の中心と一致させる方法が記載されている。
【先行技術文献】
【特許文献】
【０００８】
特許第５７６６１５７号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ガラス母材の炉延伸加工では、前記ガラス母材の一部を切り落とした切断面に吊り下げダミーを接続し、該吊り下げダミーを炉上部の送り機構に連結して炉延伸加工は行われる。しかし、特許文献１に記載の方法では、ガラス母材の特性有効部端が上記切断面に近すぎる場合、有効部端まで延伸しようとすると、ガラス母材有効部端より先に、吊り下げダミーや吊り下げダミーとガラステーパー部の溶着面付近が熱で変形してしまい、ガラス母材の落下や、延伸後の径変動や曲がりの増大が発生するという問題があった。
そこで、本発明は、上記問題に鑑みてなされたものであって、その課題は、延伸後でも安定して曲がり量の小さく外径変動の少ないガラスロッドを低コストで得られるガラス母材の加工方法を提供することにある。
【課題を解決するための手段】
【００１０】

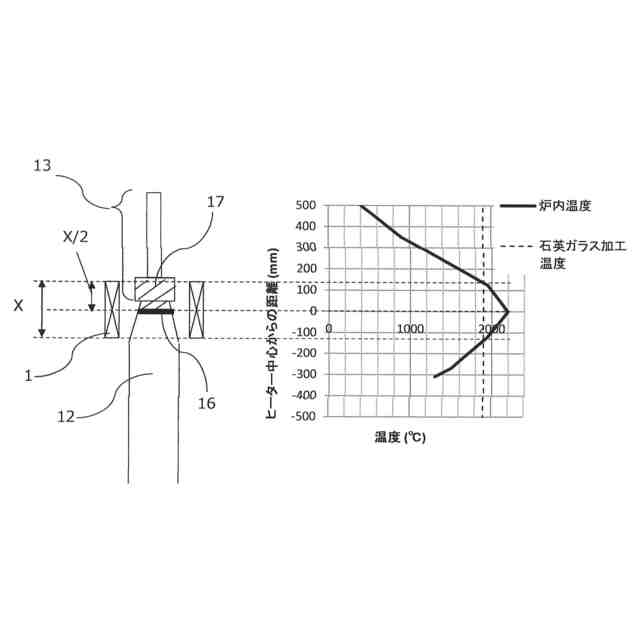

本発明のガラス母材の延伸方法は、両端に特性不良部と、前記両特性不良部の間に特性有効部とを有するガラス母材を、より細径のガラスロッドに延伸するに際し、該延伸に先立って、該ガラス母材に吊り下げダミーを溶着し、該吊り下げダミーを送り機構に連結し、該ガラス母材の下部から延伸装置の加熱炉内に挿入して、少なくとも特性有効部を延伸する延伸方法であって、前記延伸装置の前記加熱炉をガラス母材延伸時の常用温度に設定したときの、加熱炉内の温度が１９００℃以上を維持している装置縦方向長さをＸ［ｍｍ］とした場合、延伸前の吊下げダミーを溶着されたガラス母材の、特性有効部端から吊り下げダミー側のＸ/２［ｍｍ］までの範囲を積分した体積Ｂ［ｍｍ
３
］と、前記ガラス母材の特性有効部の範囲の外径の平均値の二乗と前記Ｘの積Ａ［ｍｍ
３
］の関係が、下記式１を満たすことを特徴としている。
［式１］Ｂ ≧ 0.2Ａ + 700,000
（【００１１】以降は省略されています）
