公開番号2025159883
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062720
出願日2024-04-09
発明の名称熱伝導性シリコーン接着剤組成物及び熱伝導性複合体
出願人信越化学工業株式会社
代理人弁理士法人牛木国際特許事務所
主分類C09J 183/07 20060101AFI20251015BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】取り扱い性が良好で十分な接着強度が得られ、接着強度の保存安定性にも優れる熱伝導性シリコーン接着剤組成物の提供。
【解決手段】
(a)平均重合度100～20,000の直鎖又は分岐状オルガノポリシロキサン、(b)熱伝導性充填材、(c)1分子中のアルケニル基が0.05～0.15mol/100gである成分を含むオルガノポリシロキサン、(d)接着成分及び(e)有機過酸化物を含有する熱伝導性シリコーン接着剤組成物。
該熱伝導性シリコーン接着剤組成物から形成される熱伝導性接着部材を、補強材の両面に有する熱伝導性複合体。
【選択図】なし
特許請求の範囲【請求項１】
下記（ａ）～（ｅ）成分を含有する熱伝導性シリコーン接着剤組成物。
（ａ）平均重合度１００～２０，０００の直鎖又は分岐状オルガノポリシロキサン：１００質量部
（ｂ）熱伝導性充填材：１，３００～７，５００質量部
（ｃ）下記一般式（１）で表され、１分子中のアルケニル基が０．０５～０．１５ｍｏｌ／１００ｇである（ｃ－１）成分及び下記一般式（２）で表される（ｃ－２）成分をからなるオルガノポリシロキサン：１５０～６００質量部
TIFF
2025159883000023.tif
16
142

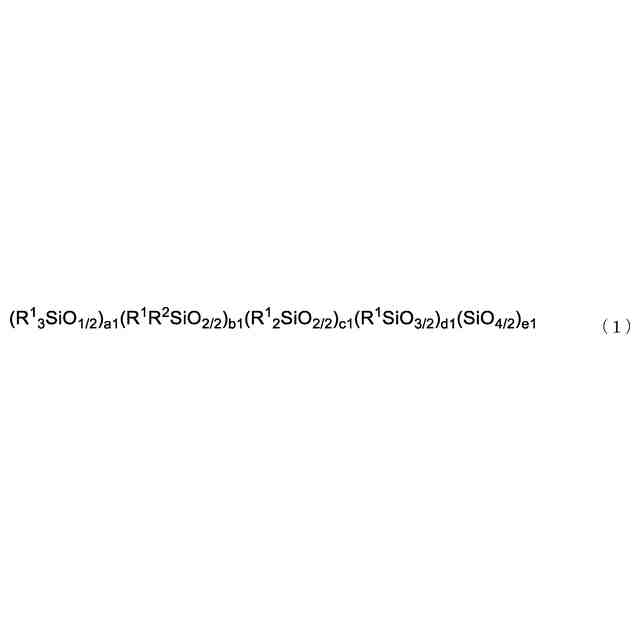

（式（１）中、Ｒ
1
は独立して炭素原子数１～１０のアルキル基、炭素原子数６～１０のアリール基、及び炭素原子数７～１０のアラルキル基から選ばれる基であり、Ｒ
2
は独立して炭素原子数２～８のアルケニル基である。０＜ａ１≦１０であり、０＜ｂ１≦１０であり、０≦ｃ１≦１０であり、０≦ｄ１≦１０であり、０≦ｅ１≦１０である。ただし、０．５≦ａ１／（ｄ１＋ｅ１）≦２．０の範囲を満たすものとする。）
TIFF
2025159883000024.tif
16
142

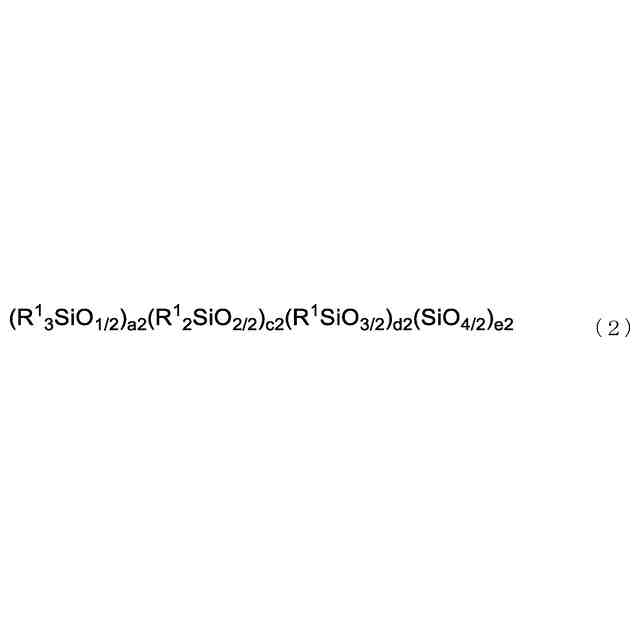

（式（２）中、Ｒ
1
は独立して炭素原子数１～１０のアルキル基、炭素原子数６～１０のアリール基、及び炭素原子数７～１０のアラルキル基から選ばれる基であり、０＜ａ２≦１０であり、０≦ｃ２≦１０であり、０≦ｄ２≦１０であり、０＜ｅ２≦１０である。ただし、０．７≦ａ２／ｅ２≦２．５の範囲を満たすものとする。）
（ｄ）下記構造式（３）で表される接着成分及び／又は下記構造式（４）で表される接着成分：０．５～２０質量部
TIFF
2025159883000025.tif
33
142

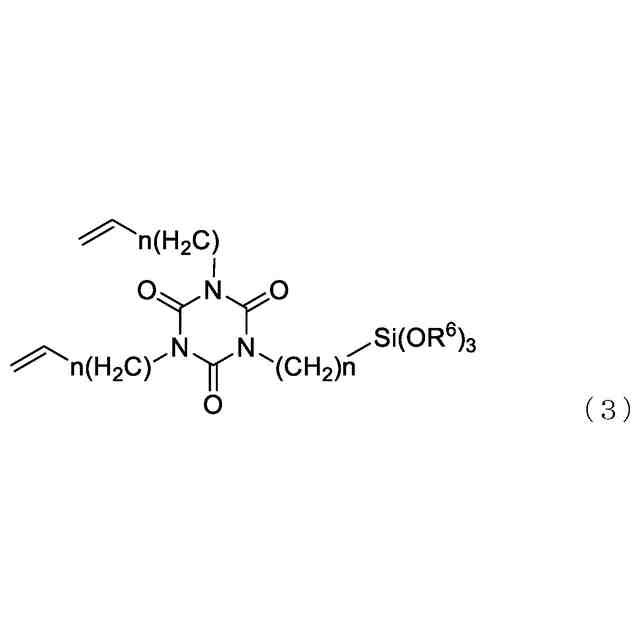

（式（３）中、Ｒ
6
は、炭素原子数１～５のアルキル基であり、ｎは独立して１～１２の数である）
TIFF
2025159883000026.tif
35
132

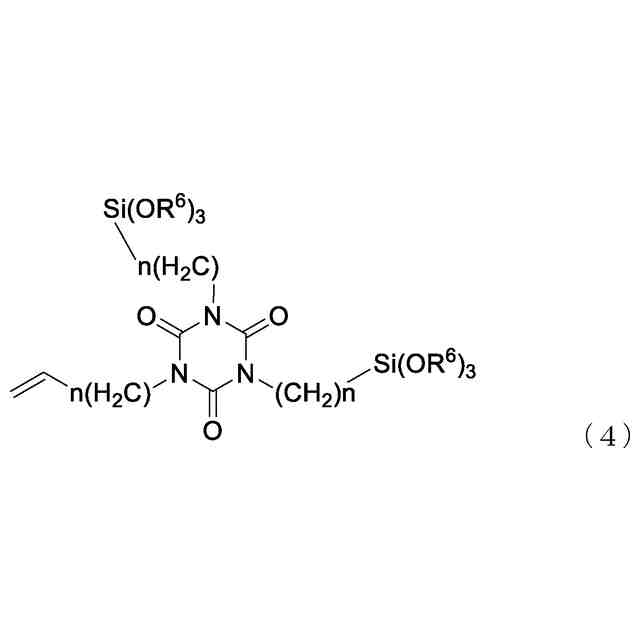

（式（４）中、Ｒ
6
は、炭素原子数１～５のアルキル基であり、ｎは独立して１～１２の数である）
（ｅ）有機過酸化物：１～４０質量部
続きを表示（約 1,000 文字）【請求項２】
（ｂ）成分が、金属、金属酸化物及び金属窒化物からなる群から選ばれる１種以上である請求項１に記載の熱伝導性シリコーン接着剤組成物。
【請求項３】
（ｃ）成分の総量に対する（ｃ－１）成分の割合が１０～６０質量％である請求項１又は２に記載の熱伝導性シリコーン接着剤組成物。
【請求項４】
（ａ）成分が１分子中に２個以上のアルケニル基を有する直鎖又は分岐状オルガノポリシロキサンである請求項１に記載の熱伝導性シリコーン接着剤組成物。
【請求項５】
更に、下記一般式（５）で表される（ｆ－１）成分及び／又は下記一般式（６）で表される（ｆ－２）成分を、（ａ）成分１００質量部に対して１～４０質量部含有する、請求項１に記載の熱伝導性シリコーン接着剤組成物。
TIFF
2025159883000027.tif
14
142
（式（５）中、Ｒ
3
は、独立して炭素原子数６～１５のアルキル基であり、Ｒ
4
は、独立して炭素原子数１～５のアルキル基であり、Ｒ
5
は、独立して炭素原子数１～６のアルキル基であり、ｍは１～３の数であり、ｎは０～２の数であり、但しｍ＋ｎは１～３の数である）
TIFF
2025159883000028.tif
21
142
（式（６）中、Ｒ
5
は、独立して炭素原子数１～６のアルキル基であり、ｐは５～１００の数である）
【請求項６】
補強材の両面に、請求項１に記載の熱伝導性シリコーン接着剤組成物から形成される熱伝導性接着部材を有する熱伝導性複合体。
【請求項７】
熱伝導性接着部材の熱伝導率が２．０Ｗ／ｍ・Ｋ以上である請求項６に記載の熱伝導性複合体。
【請求項８】
熱伝導性接着部材が積層されているものである請求項６に記載の熱伝導性複合体。
【請求項９】
補強材が、合成樹脂又はガラスクロスである請求項６に記載の熱伝導性複合体。
【請求項１０】
合成樹脂が、芳香族ポリイミド樹脂、ポリアミド樹脂、ポリアミドイミド樹脂、ポリエステル樹脂及びフッ素樹脂から選ばれる１種以上である、請求項９に記載の熱伝導性複合体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、熱伝導性シリコーン接着剤組成物及び熱伝導性複合体に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
電子機器に使用されるトランジスタや、照明等の光源となるＬＥＤ素子などの半導体は、高性能化・高速化・小型化・高集積化に伴い、それ自身が大量の熱を発生するようになっている。その熱による機器の温度上昇は、動作不良や機器の破壊を引き起こす。そのため、動作中の半導体の温度上昇を抑制するため、多くの熱放散方法及びそれに使用する熱放散部材が提案されている。
【０００３】
従来、電子機器等においては、熱伝導率の高い金属板でできたヒートシンクや筐体などの冷却部材に、熱伝導性材料を介して半導体から発生する熱を外部に放熱させていた。熱伝導性材料としては、絶縁性を有する熱伝導性シートが多く用いられている。そして、冷却部材と半導体を固定する場合、ビスやクリップなどが用いられている。また、その間に介在する熱伝導性シートもビスやクリップによる押圧で固定されている。しかし、ビスやクリップを用いる固定方法は、多くの部品や工程を必要とするため、製造効率が非常に悪くなる。また、ビスやクリップといった部品のせいで電子機器自体の小型化や薄型化が阻まれてしまい、製品設計上でも非常に不利である。
【０００４】
そこで、冷却部材と半導体との間に介在させる熱伝導性シートに粘着性を付与し、筐体と半導体素子を固定する方法が考えられている。具体的には熱伝導性シートの両面に粘着剤を塗布して粘着剤付き熱伝導性シートにする方法がある。しかし、粘着剤自体には熱伝導性がないため、粘着剤付き熱伝導性シートは熱伝導性が著しく悪くなる。例えば、特許文献１、２及び３には、粘着剤に熱伝導性充填材を用いた熱伝導性粘着テープが開示されている。また、特許文献４には、その耐熱性、耐寒性及び耐久性から、シリコーンを用いた熱伝導性シリコーン粘着テープが開示されている。
【０００５】
しかし、従来の粘着テープは一般的な接着材料と比較して接着強度に乏しく、ネジレス化の面で課題があった。また単層の粘着テープである場合、作業性、絶縁性、強度の面でも改良の余地があった。
一方、接着テープは、加熱圧着させることで、粘着テープよりも良好な接着力が得られる点が特徴である。しかし、一般的に十分な接着強度を得るためには、高圧力をかけた状態で加熱する工程が必要となるため、圧力に対して繊細な放熱部材に対して使用できなかった。
【０００６】
一方、シートやテープ状ではない加熱硬化型接着剤も種類によっては、放熱部材に対しての密着性が高く、高い接着強度や放熱性能が得られるものがある。しかし、塗布時の作業工程が頻雑になること、粘着（接着）シートやテープよりも作業性やリワーク性に劣ること、及びボイドの混入するリスクもあることなどの課題があった。さらに付加硬化型接着剤においては、経時の接着力低下を抑えるため、冷蔵保管が奨励されることが多く、品質管理が煩雑となり、改善の余地があった。さらに粘着（接着）シートやテープにおいても、船便での製品輸送や屋外倉庫での貯蔵を考慮し、約４０℃の温度環境下でも性能が顕著に低下しない製品がユーザーから強く求められている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１４－０３４６５２号公報
特開２０１４－０６２２２０号公報
特開２００２－１２１５２９号公報
特開２００８－２６０７９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
従って、本発明は、取り扱い性が良好で十分な接着強度が得られ、接着強度の保存安定性にも優れる熱伝導性シリコーン接着剤組成物を提供することを目的とする。また、強度や絶縁性に優れた熱伝導性複合体を提供することも目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、上記目的を達成するため鋭意研究を行った結果、下記熱伝導性シリコーン接着剤組成物が上記目的を達成できることを見出し、本発明を成すに至った。
すなわち、本発明は、下記の熱伝導性シリコーン接着剤組成物及び該組成物を用いた熱伝導性複合体を提供するものである。
【００１０】
［１］
下記（ａ）～（ｅ）成分を含有する熱伝導性シリコーン接着剤組成物。
（ａ）平均重合度１００～２０，０００の直鎖又は分岐状オルガノポリシロキサン：１００質量部
（ｂ）熱伝導性充填材：１，３００～７，５００質量部
（ｃ）下記一般式（１）で表され、１分子中のアルケニル基が０．０５～０．１５ｍｏｌ／１００ｇである（ｃ－１）成分及び下記一般式（２）で表される（ｃ－２）成分をからなるオルガノポリシロキサン：１５０～６００質量部
TIFF
2025159883000001.tif
16
142
（式（１）中、Ｒ
1
は独立して炭素原子数１～１０のアルキル基、炭素原子数６～１０のアリール基、及び炭素原子数７～１０のアラルキル基から選ばれる基であり、Ｒ
2
は独立して炭素原子数２～８のアルケニル基である。０＜ａ１≦１０であり、０＜ｂ１≦１０であり、０≦ｃ１≦１０であり、０≦ｄ１≦１０であり、０≦ｅ１≦１０である。ただし、０．５≦ａ１／（ｄ１＋ｅ１）≦２．０の範囲を満たすものとする。）
TIFF
2025159883000002.tif
16
142
（式（２）中、Ｒ
1
は独立して炭素原子数１～１０のアルキル基、炭素原子数６～１０のアリール基、及び炭素原子数７～１０のアラルキル基から選ばれる基であり、０＜ａ２≦１０であり、０≦ｃ２≦１０であり、０≦ｄ２≦１であり、０＜ｅ２≦１０である。ただし、０．７≦ａ２／ｅ２≦２．５の範囲を満たすものとする。）
（ｄ）下記構造式（３）で表される接着成分及び／又は下記構造式（４）で表される接着成分：０．５～２０質量部
TIFF
2025159883000003.tif
33
142
（式（３）中、Ｒ
6
は、炭素原子数１～５のアルキル基であり、ｎは独立して１～１２の数である）
TIFF
2025159883000004.tif
35
132
（式（４）中、Ｒ
6
は、炭素原子数１～５のアルキル基であり、ｎは独立して１～１２の数である）
（ｅ）有機過酸化物：１～４０質量部
［２］
（ｂ）成分が、金属、金属酸化物及び金属窒化物からなる群から選ばれる１種以上である［１］に記載の熱伝導性シリコーン接着剤組成物。
［３］
（ｃ）成分の総量に対する（ｃ－１）成分の割合が１０～６０質量％である［１］又は［２］に記載の熱伝導性シリコーン接着剤組成物。
［４］
（ａ）成分が１分子中に２個以上のアルケニル基を有する直鎖又は分岐状オルガノポリシロキサンである［１］～［３］のいずれかに記載の熱伝導性シリコーン接着剤組成物。
［５］
更に、下記一般式（５）で表される（ｆ－１）成分及び／又は下記一般式（６）で表される（ｆ－２）成分を、（ａ）成分１００質量部に対して１～４０質量部含有する、［１］～［４］のいずれかに記載の熱伝導性シリコーン接着剤組成物。
TIFF
2025159883000005.tif
14
142
（式（５）中、Ｒ
3
は、独立して炭素原子数６～１５のアルキル基であり、Ｒ
4
は、独立して炭素原子数１～５のアルキル基であり、Ｒ
5
は、独立して炭素原子数１～６のアルキル基であり、ｍは１～３の数であり、ｎは０～２の数であり、但しｍ＋ｎは１～３の数である）
TIFF
2025159883000006.tif
21
142
（式（６）中、Ｒ
5
は、独立して炭素原子数１～６のアルキル基であり、ｐは５～１００の数である）
［６］
補強材の両面に、［１］に記載の熱伝導性シリコーン接着剤組成物から形成される熱伝導性接着部材を有する熱伝導性複合体。
［７］
熱伝導性接着部材の熱伝導率が２．０Ｗ／ｍ・Ｋ以上である［６］に記載の熱伝導性複合体。
［８］
熱伝導性接着部材が積層されているものである［６］又は［７］に記載の熱伝導性複合体。
［９］
補強材が、合成樹脂又はガラスクロスである［６］～［８］のいずれかに記載の熱伝導性複合体。
［１０］
合成樹脂が、芳香族ポリイミド樹脂、ポリアミド樹脂、ポリアミドイミド樹脂、ポリエステル樹脂及びフッ素樹脂から選ばれる１種以上である、［９］に記載の熱伝導性複合体。
［１１］
熱伝導性接着部材の最外層に、離型剤で表面処理された基材が更に積層されているものである［６］～［１０］のいずれかに記載の熱伝導性複合体。
【発明の効果】
（【００１１】以降は省略されています）
