公開番号2025161651
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024065020
出願日2024-04-12
発明の名称酸化物単結晶複合基板およびその製造方法
出願人信越化学工業株式会社
代理人個人
主分類H10N 30/853 20230101AFI20251017BHJP()
要約【課題】密着性が改善されたSiON膜やSiN膜を有する酸化物単結晶複合基板およびその製造方法を提供する。
【解決手段】本発明の実施形態に係る複合基板は、酸化物単結晶層と、介在層と、SiO₂薄膜と、支持基板とからなり、介在層は、SiON膜もしくはSiN膜であり、介在層と支持基板の間にSiO₂薄膜が設けられる。SiO₂薄膜における酸素と珪素の元素比であるO/Si比が1.8～2.2の間であるとよい。また、SiO₂薄膜の厚さが3～100nmの間であるとよい。
【選択図】図3
特許請求の範囲【請求項１】
酸化物単結晶層と、介在層と、ＳｉＯ
２
薄膜と、支持基板とからなる複合基板であって、前記介在層は、ＳｉＯＮ膜もしくはＳｉＮ膜であり、前記介在層と酸化物単結晶層の間に前記ＳｉＯ
２
薄膜が設けられることを特徴とする複合基板。
続きを表示（約 930 文字）【請求項２】
前記ＳｉＯ
２
薄膜における酸素と珪素の元素比であるＯ／Ｓｉ比が１．８～２．２の間であることを特徴とする請求項１に記載の複合基板。
【請求項３】
前記ＳｉＯ
２
薄膜の厚さが３～１００ｎｍの間であることを特徴とする請求項１または２に記載の複合基板。
【請求項４】
前記酸化物単結晶層がタンタル酸リチウム（ＬＴ）もしくはニオブ酸リチウム（ＬＮ）を含むことを特徴とする請求項１または２に記載の複合基板。
【請求項５】
前記酸化物単結晶層の厚さが０．３～１５μｍの間であることを特徴とする請求項１または２に記載の複合基板。
【請求項６】
前記支持基板が、シリコン、酸化膜付きシリコン、サファイア、窒化アルミニウム、炭化珪素、水晶、ガラスのいずれかであることを特徴とする請求項１または２に記載の複合基板。
【請求項７】
前記酸化物単結晶層にＦｅが８０～１２０ｐｐｍドープされていることを特徴とする請求項１または２に記載の複合基板。
【請求項８】

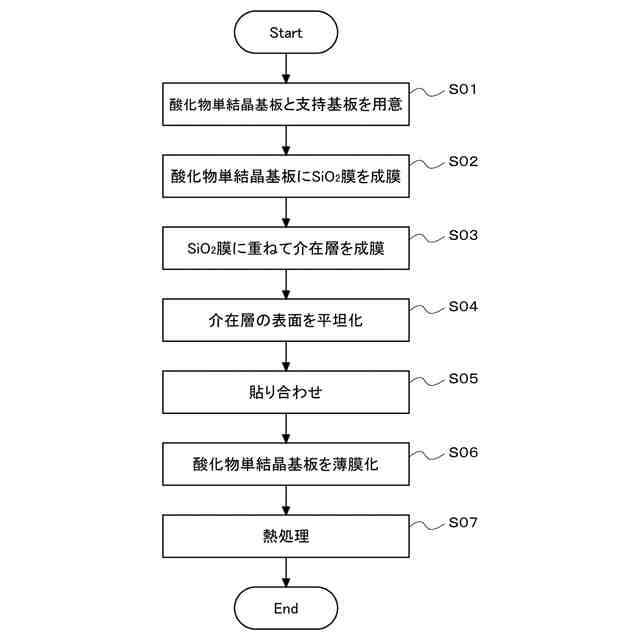

酸化物単結晶基板である第１の基板にＳｉＯ
２
薄膜を成膜する工程と、
前記ＳｉＯ
２
薄膜に重ねて介在層としてＳｉＯＮ膜もしくはＳｉＮ膜を成膜する工程と、
前記介在層の表面を平坦化する工程と、
前記ＳｉＯ
２
薄膜および前記介在層が成膜された第１の基板と支持基板である第２の基板とを貼り合わせる工程と、
貼り合わせ後の基板において第１の基板を薄膜化して酸化物単結晶層とする工程と、
貼り合わせ後の基板を熱処理する工程とを備える、
ことを特徴とする複合基板の製造方法。
【請求項９】
前記薄膜化する工程が研削・研磨法を用いて行われることを特徴とする請求項８に記載の複合基板の製造方法。
【請求項１０】
前記薄膜化する工程がイオン注入剥離法を用いて行われることを特徴とする請求項８に記載の複合基板の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子デバイスの材料等として用いる酸化物単結晶複合基板およびその製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年スマートフォンに代表される移動体通信の市場において、通信量が急激に増大している。この問題に対応するために必要なバンド数を増やす中、必然的に各種部品の小型化、高性能化が必須となってきている。一般的な圧電材料であるタンタル酸リチウム（Lithium Tantalate：ＬＴと略称されることもあり）やニオブ酸リチウム（Lithium Niobate：ＬＮと略称されることもあり）は、表面弾性波（ＳＡＷ）デバイスの材料として広く用いられているが、これらの材料は大きな電気機械結合係数を有し、広帯域化が可能であるという利点を有する。
【０００３】
これらのＬＴやＬＮは薄膜化（１０μｍ以下）することで特性の向上や応用の範囲が広がることが知られている。具体的には高性能フィルターデバイスや光変調器などが挙げられる。薄膜化する際に通常はＬＴやＬＮを研削・研磨するなどの方法を用いるが、ナノメートルレベルの膜厚均一性を基板全面で得ることが難しいため、一般に膜厚が１μｍ以下の場合はイオン注入剥離法が望ましいと考えられる。
【０００４】
特許文献１等に開示されているように、イオン注入剥離法は、水素、ヘリウムなどの軽元素を対象となる基板に打ち込み、濃度が最大となったところ（イオン注入界面）で剥離するという方法であり、均一性良く薄膜を得る方法として好適である。この方法では支持基板にＬＴやＬＮを貼り合わせ、ある程度の熱処理を行った後にＳｉＧｅｎ法（機械剥離法）などに代表される方法で剥離を行う必要がある。剥離後に剥離面に研磨を施して、イオン注入ダメージ層（１５０ｎｍ程度）を取り除き、且つ表面を鏡面にする必要がある。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１６／０８８４６６号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このような薄膜積層構造を採用する場合、ＬＴもしくはＬＮの薄膜と支持基板との間に介在層を挟む構造が一般的である。ここで、介在層の材料としては、エネルギーをより効率よくＬＴやＮＴの薄膜の中に閉じ込めるために、音速が高い材料を用いることが好適となる。音速を高めるにはＳｉＯ
２
の酸素の一部を窒素に置換したＳｉＯＮ膜やＳｉＮ膜などを選択することができる。窒素を取り入れることで介在層が硬くなり、音速を速くすることができ、デバイスの特性向上につなげることが期待できるためである。
【０００７】

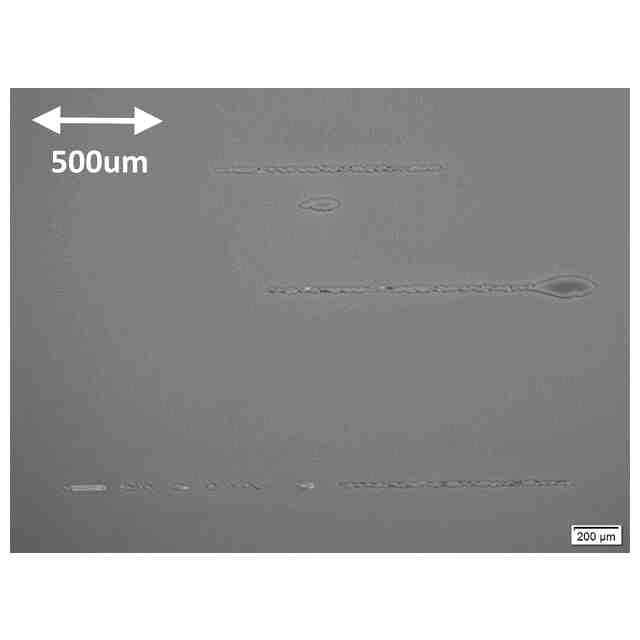

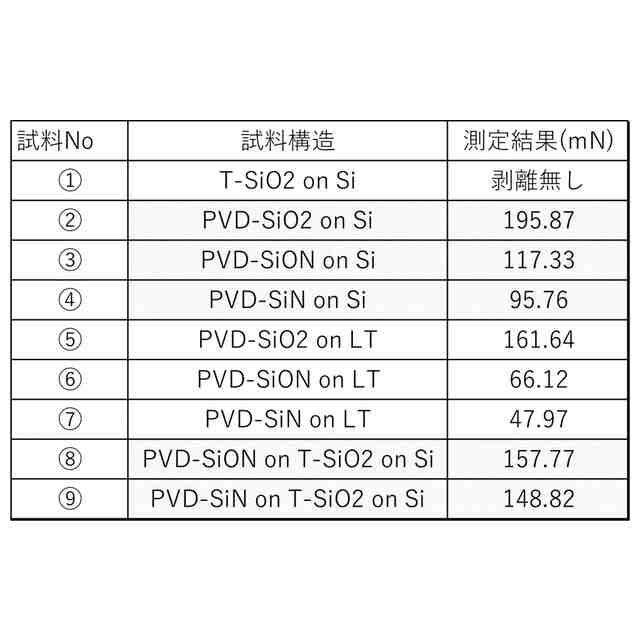

しかしながら、ＳｉＯＮ膜やＳｉＮ膜は密着性が悪く、ＬＴやＬＮの上に成膜しても、剥がれが頻発し、信頼性やデバイス特性、製品歩留まり等に悪影響をもたらす。図１にＳｉＯＮを介在層として作製した複合基板（ＬＴｏｎＳｉＯＮｏｎＳｉ）の実際の剥がれの光学顕微鏡写真を示す。何らかの結晶方位に沿って、膜が剥がれている様子が分かる。線状に剥がれている部分は、ＬＴとＳｉＯＮの界面に沿っていることが他の分析から明らかとなっている。この問題から、現実的にＳｉＯＮやＳｉＮを介在層に採用することは難しかった。
【０００８】
本発明は上記の課題に鑑み成されたものであり、密着性が改善されたＳｉＯＮ膜やＳｉＮ膜を有する酸化物単結晶複合基板およびその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】

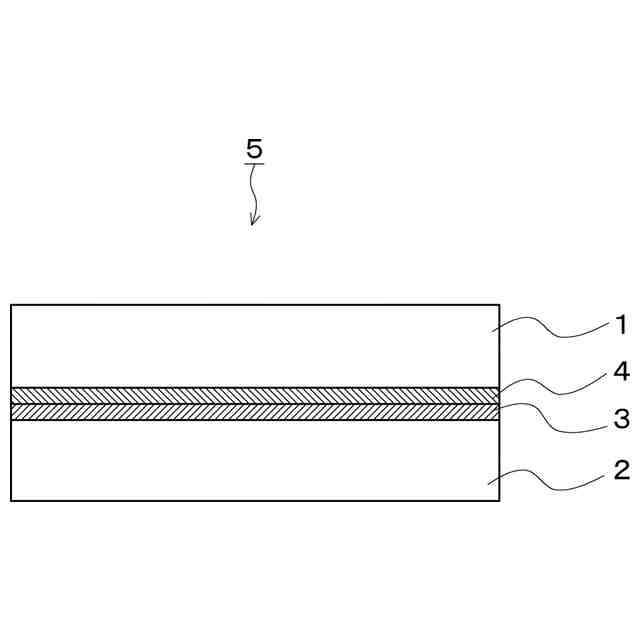

上記の課題を解決すべく、本発明の実施形態に係る複合基板は、酸化物単結晶層と、介在層と、ＳｉＯ
２
薄膜と、支持基板とからなり、介在層は、ＳｉＯＮ膜もしくはＳｉＮ膜であり、介在層と酸化物単結晶層の間にＳｉＯ
２
薄膜が設けられる。
【００１０】
本発明では、ＳｉＯ
２
薄膜における酸素と珪素の元素比であるＯ／Ｓｉ比が１．８～２．２の間であるとよい。また、ＳｉＯ
２
薄膜の厚さが３～１００ｎｍの間であるとよい。
（【００１１】以降は省略されています）
