特許ウォッチ

公開番号2025064923
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2024127931
出願日2024-08-02
発明の名称ガラス粉末、封着材料及び封着材料ペースト
出願人日本電気硝子株式会社
代理人
主分類C03C 8/02 20060101AFI20250410BHJP(ガラス;鉱物またはスラグウール)
要約【課題】環境に有害な鉛を含有することなく、高膨張部材を封着可能なガラス粉末と、それを用いた封着材料、封着材料ペーストを提供する。
【解決手段】ガラス組成として、モル%で、TeO₂ 30～80%、B₂O₃+WO₃ 5～30%、SrO 0.1～20%を含有することを特徴とするガラス粉末。
【選択図】なし
特許請求の範囲【請求項１】
ガラス組成として、モル％で、ＴｅＯ
２
３０～８０％、Ｂ
２
Ｏ
３
＋ＷＯ
３
５～３０％、ＳｒＯ０．１～２０％を含有することを特徴とするガラス粉末。
続きを表示（約 800 文字）【請求項２】
ガラス組成として、モル％で、ＭｇＯ＋ＣａＯ＋ＢａＯ＋ＺｎＯ０．１～４０％を含有することを特徴とする請求項１に記載のガラス粉末。
【請求項３】
ガラス組成として、モル％で、ＭｏＯ
３
０．１～３０％を含有することを特徴とする請求項１又は２に記載のガラス粉末。
【請求項４】
ガラス組成として、モル％で、ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
＋Ｌａ
２
Ｏ
３
０．１～１５％を含有することを特徴とする請求項１又は２に記載のガラス粉末。
【請求項５】
ガラス組成として、モル％で、Ｎｂ
２
Ｏ
５
＋ＣｕＯ＋Ｆｅ
２
Ｏ
３
０．１～２０％を含有することを特徴とする請求項１又は２に記載のガラス粉末。
【請求項６】
ガラス組成として、モル％で、Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ＋Ｋ
２
Ｏ０．１～２０％を含有することを特徴とする請求項１又は２に記載のガラス粉末。
【請求項７】
３０～２５０℃における熱膨張係数が、１００×１０
－７
／℃～２００×１０
－７
／℃であることを特徴とする請求項１又は２に記載のガラス粉末。
【請求項８】
請求項１に記載のガラス粉末を含有することを特徴とする封着材料。
【請求項９】
高膨張金属の封着に使用されることを特徴とする請求項８に記載の封着材料。
【請求項１０】
高膨張イオン結晶の封着に使用されることを特徴とする請求項８に記載の封着材料。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラス粉末に関し、特に高膨張部材の封着に好適なガラス粉末及びこれを用いた封着材料、封着材料ペーストに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
高膨張部材（例えば、高膨張金属、高膨張イオン結晶等）の封着には低融点ガラスからなるガラス粉末が使用されている。そして、低融点ガラスは、用途に応じて、化学的耐久性、機械的強度、電気絶縁性等の特性が要求される。
【０００３】
これらの要求特性を満たす低融点ガラスとして、ＰｂＯを多量に含む鉛系ガラスが広く用いられてきた（特許文献１参照）。
【０００４】
しかし、ＰｂＯは、環境負荷が大きいという問題がある。このため、鉛系ガラスから無鉛ガラスへの置き換えが望まれており、種々の無鉛ガラスが開発されるに至っている。特に、特許文献２等に記載のビスマス系ガラスは、鉛系ガラスの代替候補として有力である。
【先行技術文献】
【特許文献】
【０００５】
特開昭６３－３１５５３６号公報
特開２０００－１２８５７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、ビスマス系ガラスは、熱膨張係数が低く、高膨張部材の熱膨張係数に整合させ難い。その結果、高膨張部材を封着した後に、不当な応力が残留して、高膨張部材との界面でクラックや剥離が生じ易かった。
【０００７】
以上に鑑み、本発明は、環境に有害な鉛を含有することなく、高膨張部材を封着可能なガラス粉末と、それを用いた封着材料、封着材料ペーストを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明のガラス粉末は、ガラス組成として、モル％で、ＴｅＯ
２
３０～８０％、Ｂ
２
Ｏ
３
＋ＷＯ
３
５～３０％、ＳｒＯ０．１～２０％を含有することを特徴とする。ここで、「Ｂ
２
Ｏ
３
＋ＷＯ
３
」とは、Ｂ
２
Ｏ
３
及びＷＯ
３
の合量を意味する。
【０００９】
本発明のガラス粉末は、ガラス組成として、モル％で、ＭｇＯ＋ＣａＯ＋ＢａＯ＋ＺｎＯ０．１～４０％を含有することが好ましい。ここで、「ＭｇＯ＋ＣａＯ＋ＢａＯ＋ＺｎＯ」とは、ＭｇＯ、ＣａＯ、ＢａＯ及びＺｎＯの合量を意味する。
【００１０】
本発明のガラス粉末は、ガラス組成として、モル％で、ＭｏＯ
３
０．１～３０％を含有することが好ましい。
（【００１１】以降は省略されています）

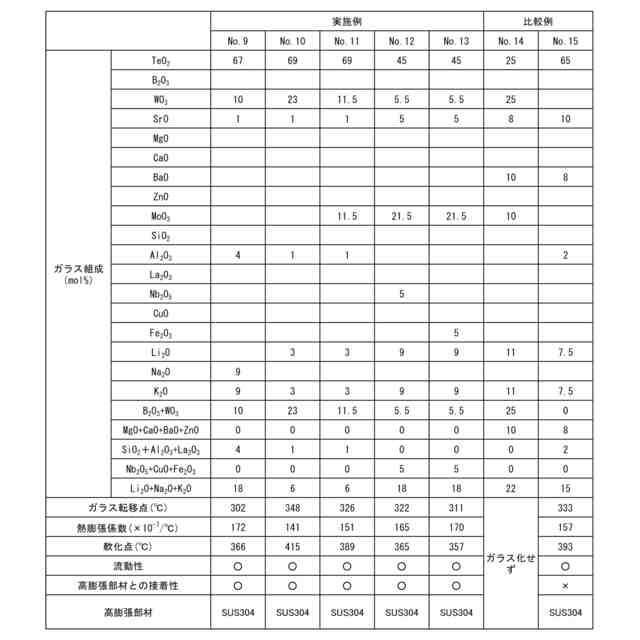

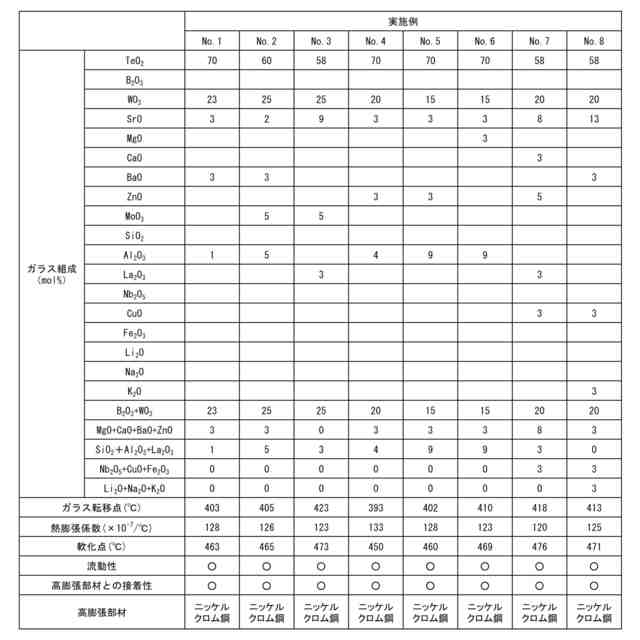

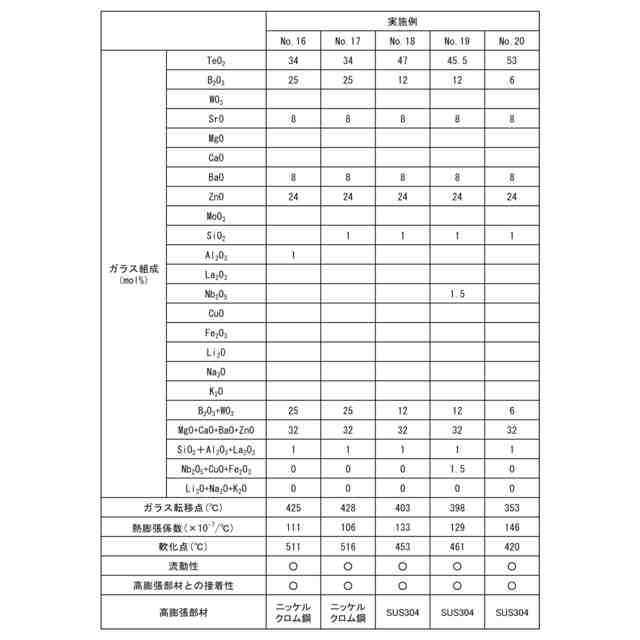

関連特許
