特許ウォッチ

公開番号2025105878
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025075253,2022503116
出願日2025-04-30,2020-12-22
発明の名称強化ガラス板及び強化用ガラス板
出願人日本電気硝子株式会社
代理人
主分類C03C 3/091 20060101AFI20250703BHJP(ガラス;鉱物またはスラグウール)

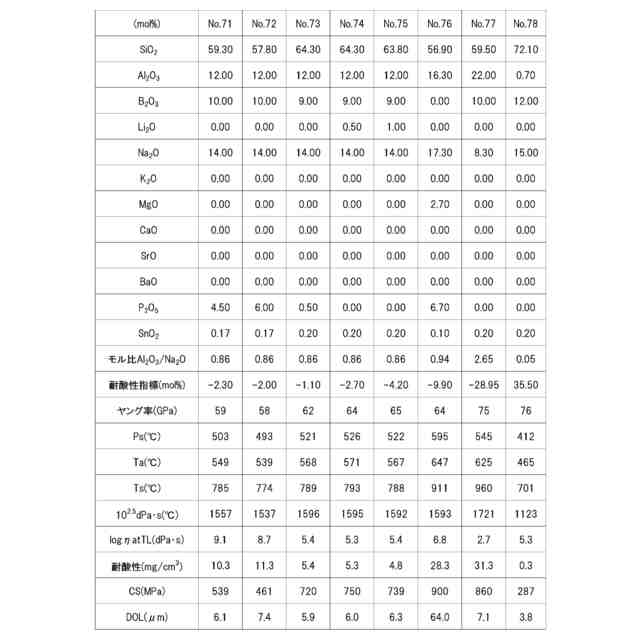

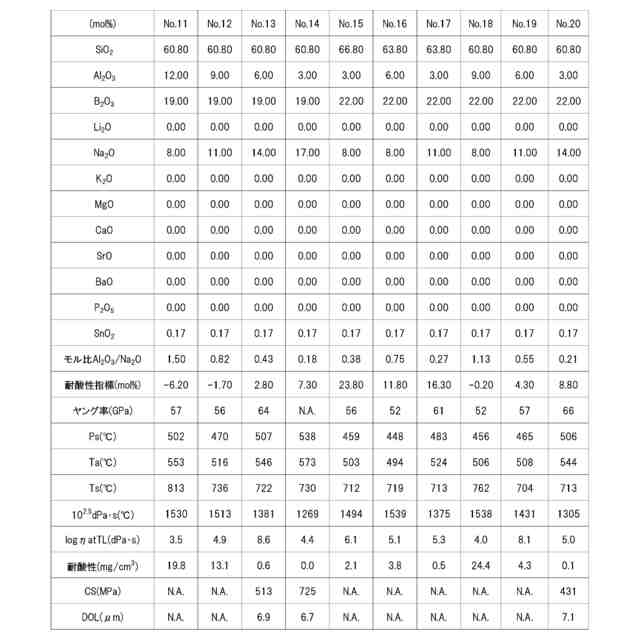

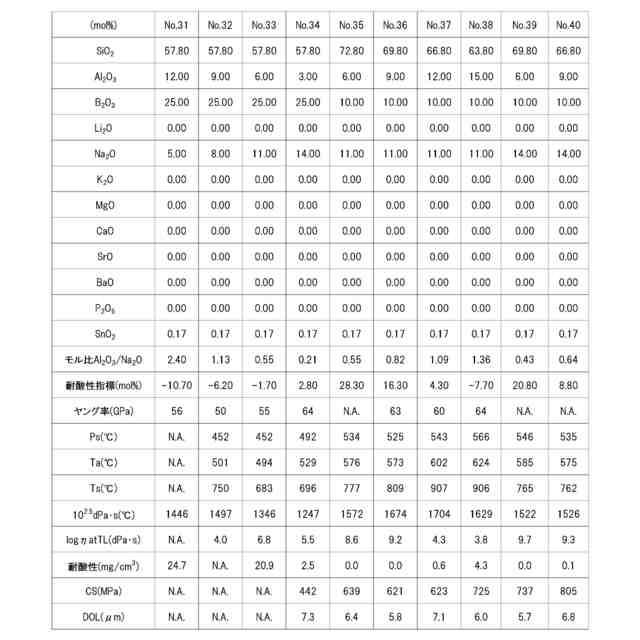

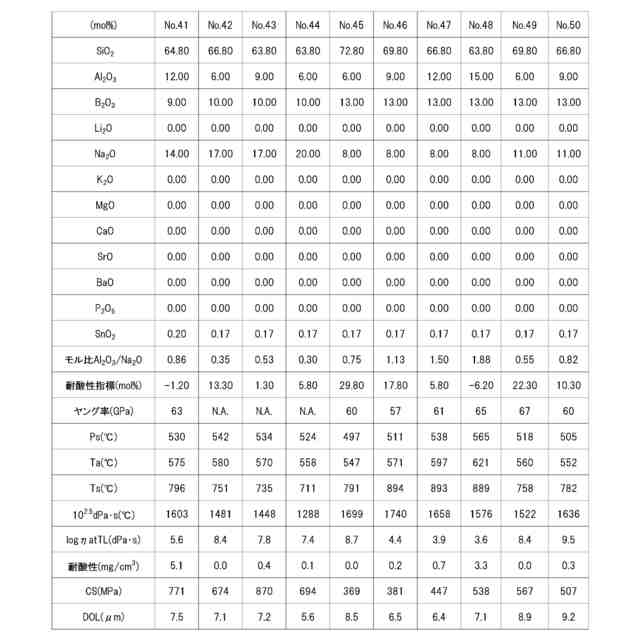

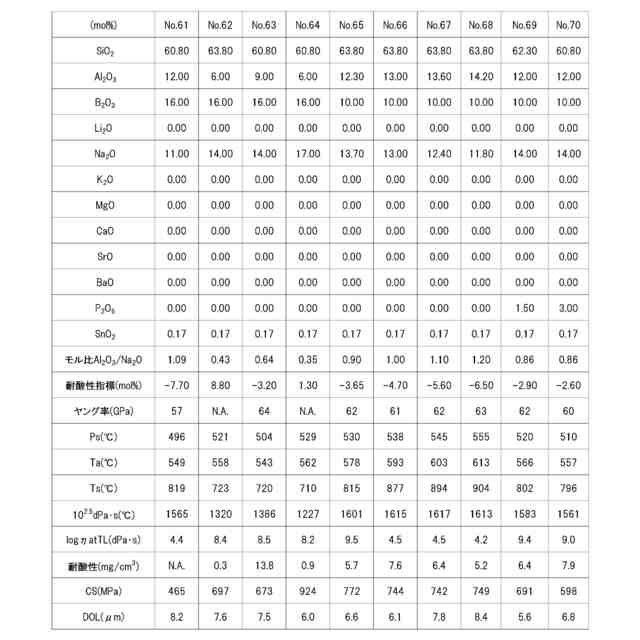

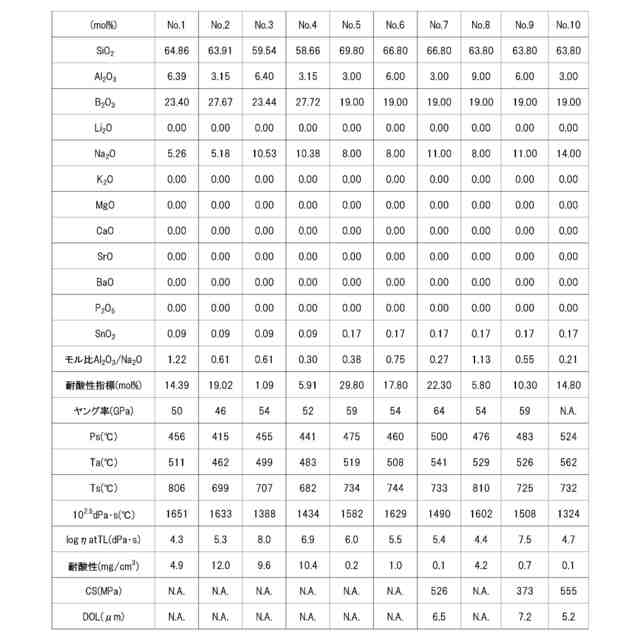

要約【課題】良好な耐酸性を有し、且つ低いヤング率と最表面の高い圧縮応力値を両立し得る強化ガラス板及び強化用ガラス板を創案する。
【解決手段】本発明の強化ガラス板は、表面に圧縮応力層を有する強化ガラス板において、ガラス組成として、モル%で、SiO₂ 50～75%、Al₂O₃ 1～20%、B₂O₃ 5～30%、Li₂O 0～15%、Na₂O 1～25%、K₂O 0～10%、P₂O₅ 0～15%を含有し、モル比[Al₂O₃]/[Na₂O]が0.1～2.5であり、[SiO₂]-3×[Al₂O₃]-[B₂O₃]-2×[Li₂O]-1.5×[Na₂O]-[K₂O]+1.2×[P₂O₅]≧-20%の関係を満たすことを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
表面に圧縮応力層を有する強化ガラス板において、ガラス組成として、モル％で、ＳｉＯ
２
５０～７５％、Ａｌ
２
Ｏ
３
１～２０％、Ｂ
２
Ｏ
３
５～３０％、Ｌｉ
２
Ｏ０～１５％、Ｎａ
２
Ｏ１～２５％、Ｋ
２
Ｏ０～１０％、Ｐ
２
Ｏ
５
０～１５％を含有し、モル比［Ａｌ
２
Ｏ
３
］／［Ｎａ
２
Ｏ］が０．１～２．５であり、［ＳｉＯ
２
］－３×［Ａｌ
２
Ｏ
３
］－［Ｂ
２
Ｏ
３
］－２×［Ｌｉ
２
Ｏ］－１．５×［Ｎａ
２
Ｏ］－［Ｋ
２
Ｏ］＋１．２×［Ｐ
２
Ｏ
５
］≧－２０％の関係を満たすことを特徴とする強化ガラス板。
続きを表示（約 1,500 文字）【請求項２】
表面に圧縮応力層を有する強化ガラス板において、ガラス組成として、モル％で、ＳｉＯ
２
５０～７５％、Ａｌ
２
Ｏ
３
１１．７～１３．５％、Ｂ
２
Ｏ
３
５～３０％、Ｌｉ
２
Ｏ０～１５％、Ｎａ
２
Ｏ１３～１６％、Ｋ
２
Ｏ０～１０％、Ｐ
２
Ｏ
５
０～１５％を含有し、モル比［Ａｌ
２
Ｏ
３
］／［Ｎａ
２
Ｏ］が０．８～１．２であり、［ＳｉＯ
２
］－３×［Ａｌ
２
Ｏ
３
］－［Ｂ
２
Ｏ
３
］－２×［Ｌｉ
２
Ｏ］－１．５×［Ｎａ
２
Ｏ］－［Ｋ
２
Ｏ］＋１．２×［Ｐ
２
Ｏ
５
］≧－２．５％の関係を満たすことを特徴とする請求項１に記載の強化ガラス板。
【請求項３】
表面に圧縮応力層を有する強化ガラス板において、ガラス組成として、モル％で、ＳｉＯ
２
６２～６７％、Ａｌ
２
Ｏ
３
１１．７～１３．５％、Ｂ
２
Ｏ
３
８～１０％、Ｌｉ
２
Ｏ０～１５％、Ｎａ
２
Ｏ１３～１６％、Ｋ
２
Ｏ０～１０％、Ｐ
２
Ｏ
５
０～１５％を含有し、モル比［Ａｌ
２
Ｏ
３
］／［Ｎａ
２
Ｏ］が０．８～１．２であり、［ＳｉＯ
２
］－３×［Ａｌ
２
Ｏ
３
］－［Ｂ
２
Ｏ
３
］－２×［Ｌｉ
２
Ｏ］－１．５×［Ｎａ
２
Ｏ］－［Ｋ
２
Ｏ］＋１．２×［Ｐ
２
Ｏ
５
］≧－２．５％の関係を満たすことを特徴とする請求項１又は２に記載の強化ガラス板。
【請求項４】
Ｐ
２
Ｏ
５
の含有量が０．１～１５モル％であることを特徴とする請求項１～３の何れか一項に記載の強化ガラス板。
【請求項５】
Ｌｉ
２
Ｏの含有量が０．１～１５モル％であることを特徴とする請求項１～４の何れか一項に記載の強化ガラス板。
【請求項６】
軟化点が９５０℃以下であることを特徴とする請求項１～５の何れか一項に記載の強化ガラス板。
【請求項７】
高温粘度１０
２．５
ｄＰａ・ｓにおける温度が１６５０℃未満であることを特徴とする請求項１～６の何れか一項に記載の強化ガラス板。
【請求項８】
板厚が１００μｍ以下であることを特徴とする請求項１～７の何れか一項に記載の強化ガラス板。
【請求項９】
寸法が□１００ｍｍ以上であることを特徴とする請求項１～８の何れか一項に記載の強化ガラス板。
【請求項１０】
圧縮応力層の最表面の圧縮応力値が２００～１１００ＭＰａであることを特徴とする請求項１～１０の何れか一項に記載の強化ガラス板。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、強化ガラス板及び強化用ガラス板に関し、特にフォルダブルディスプレイ等のカバーガラスに好適な強化ガラス板及び強化用ガラス板に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、折り曲げ可能なフォルダブルディスプレイが市場に登場しており、ディスプレイを保護するために、カバーガラスを用いることが検討されている。
【０００３】
カバーガラスには、一般的に、イオン交換処理された強化ガラスが用いられている（特許文献１、２、非特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－８３０４５号公報
国際公開第２０１５／０３１１８８号
【非特許文献】
【０００５】
泉谷徹郎等、「新しいガラスとその物性」、初版、株式会社経営システム研究所、１９８４年８月２０日、ｐ．４５１－４９８
【発明の開示】
【発明が解決しようとする課題】
【０００６】
フォルダブルディスプレイのカバーガラスには、低いヤング率と最表面の高い圧縮応力値が求められる。ヤング率が低いと、フレキシブルディスプレイを曲げた際に、カバーガラスの曲げ部に発生する引っ張り応力を小さくすることができる。また、最表面の圧縮応力値が高いと、フレキシブルディスプレイを曲げた際に、カバーガラスの曲げ部に発生する引っ張り応力に起因する破損を防止し易くなる。結果として、低いヤング率と最表面の高い圧縮応力値を両立すると、フレキシブルディスプレイを曲げた際に、カバーガラスが破損し難くなる。
【０００７】
また、フレキシブルディスプレイの製造工程では、カバーガラスに対する酸処理工程があるが、カバーガラスの耐酸性が低いと、カバーガラスが白濁化して、視認性が低下してしまう。
【０００８】
本発明は、上記事情に鑑みなされたものであり、その技術的課題は、良好な耐酸性を有し、且つ低いヤング率と最表面の高い圧縮応力値を両立し得る強化ガラス板及び強化用ガラス板を創案することである。
【課題を解決するための手段】
【０００９】
本発明者は、種々の検討を行った結果、ガラス組成を厳密に規制することにより、上記技術的課題を解決できることを見出し、本発明として、提案するものである。すなわち、本発明の強化ガラス板は、表面に圧縮応力層を有する強化ガラス板において、ガラス組成として、モル％で、ＳｉＯ
２
５０～７５％、Ａｌ
２
Ｏ
３
１～２０％、Ｂ
２
Ｏ
３
５～３０％、Ｌｉ
２
Ｏ０～１５％、Ｎａ
２
Ｏ１～２５％、Ｋ
２
Ｏ０～１０％、Ｐ
２
Ｏ
５
０～１５％を含有し、モル比［Ａｌ
２
Ｏ
３
］／［Ｎａ
２
Ｏ］が０．１～２．５であり、［ＳｉＯ
２
］－３×［Ａｌ
２
Ｏ
３
］－［Ｂ
２
Ｏ
３
］－２×［Ｌｉ
２
Ｏ］－１．５×［Ｎａ
２
Ｏ］－［Ｋ
２
Ｏ］＋１．２×［Ｐ
２
Ｏ
５
］≧－２０％の関係を満たすことを特徴とする。ここで、［ＳｉＯ
２
］はＳｉＯ
２
の含有量（モル％）、［Ａｌ
２
Ｏ
３
］はＡｌ
２
Ｏ
３
の含有量（モル％）、［Ｂ
２
Ｏ
３
］はＢ
２
Ｏ
３
の含有量（モル％）、［Ｌｉ
２
Ｏ］はＬｉ
２
Ｏの含有量（モル％）、［Ｎａ
２
Ｏ］はＮａ
２
Ｏの含有量（モル％）、［Ｋ
２
Ｏ］はＫ
２
Ｏの含有量（モル％）、［Ｐ
２
Ｏ
５
］はＰ
２
Ｏ
５
の含有量（モル％）をそれぞれ表している。
【００１０】
また、本発明の強化ガラス板では、ガラス組成として、モル％で、ＳｉＯ
２
５０～７５％、Ａｌ
２
Ｏ
３
１１．７～１３．５％、Ｂ
２
Ｏ
３
５～３０％、Ｌｉ
２
Ｏ０～１５％、Ｎａ
２
Ｏ１３～１６％、Ｋ
２
Ｏ０～１０％、Ｐ
２
Ｏ
５
０～１５％を含有し、モル比［Ａｌ
２
Ｏ
３
］／［Ｎａ
２
Ｏ］が０．８～１．２であり、［ＳｉＯ
２
］－３×［Ａｌ
２
Ｏ
３
］－［Ｂ
２
Ｏ
３
］－２×［Ｌｉ
２
Ｏ］－１．５×［Ｎａ
２
Ｏ］－［Ｋ
２
Ｏ］＋１．２×［Ｐ
２
Ｏ
５
］≧－２．５％の関係を満たすことが好ましい。
（【００１１】以降は省略されています）

関連特許
