公開番号2025075478
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186676
出願日2023-10-31
発明の名称フィーダー
出願人日本電気硝子株式会社
代理人個人,個人,個人
主分類C03B 5/42 20060101AFI20250508BHJP(ガラス;鉱物またはスラグウール)
要約【課題】フィーダーの天井部におけるクリープ変形を抑制する。
【解決手段】フィーダー3は、天井部10と、天井部10を支持する側壁部6a,6bと、天井部10に支持されるとともに溶融ガラスGmを加熱する電気発熱体11a,11bと、を備える。側壁部6a,6bは、内面6cと、内面6cから突出する突出部7a,7bとを有する。突出部7a,7bは、天井部10を支持する支持面7cを有する。

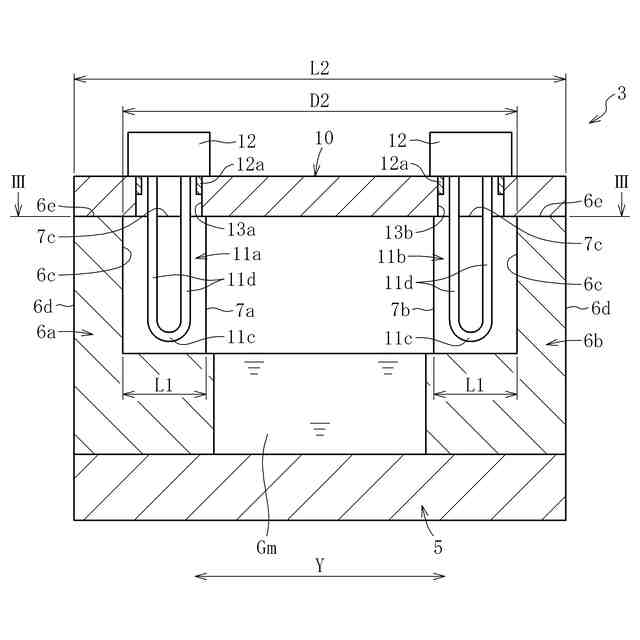

【選択図】図2
特許請求の範囲【請求項１】
溶融ガラスを内部に流通させるフィーダーであって、
天井部と、前記天井部を支持する側壁部と、前記天井部に支持されるとともに前記溶融ガラスを加熱する電気発熱体と、を備え、
前記側壁部は、内面と、前記内面から突出する突出部とを有し、
前記突出部は、前記天井部を支持する支持面を有することを特徴とするフィーダー。
続きを表示（約 300 文字）【請求項２】
前記側壁部は、所定の間隔をおいて配置される第一側壁部及び第二側壁部を含み、

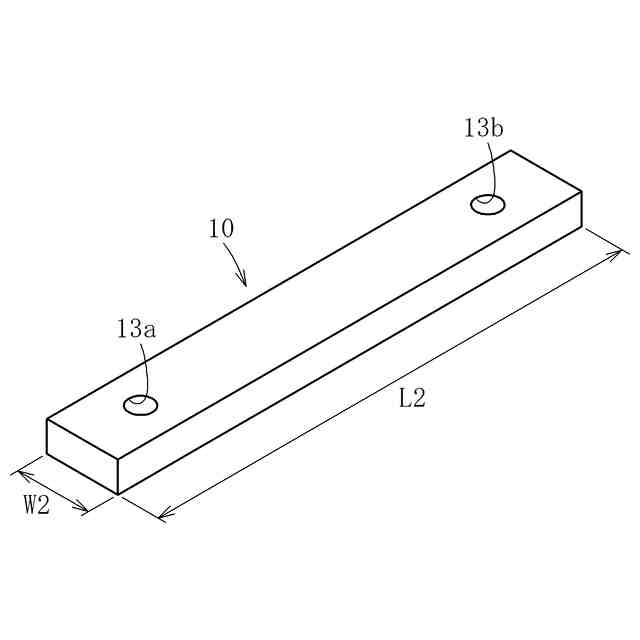

前記天井部は、前記第一側壁部と前記第二側壁部とに架け渡される長尺状の耐火部材により構成され、
前記突出部は、前記第一側壁部の前記内面から突出する第一突出部と、前記第二側壁部の前記内面から突出する第二突出部と、を含む請求項１に記載のフィーダー。
【請求項３】

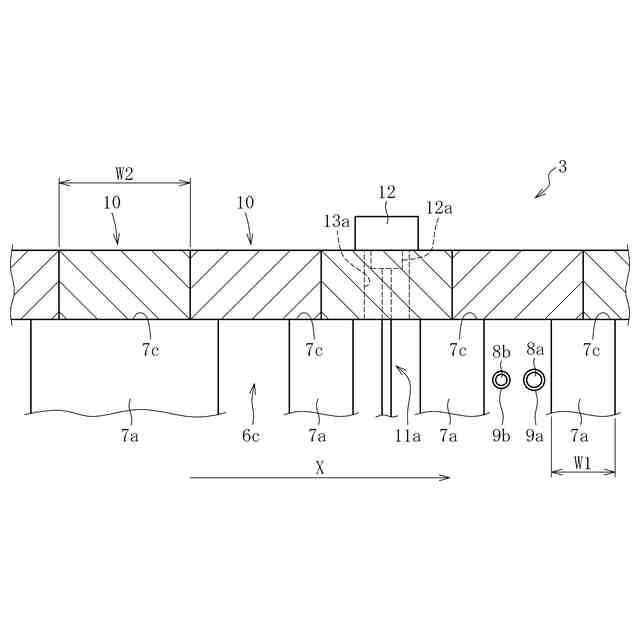

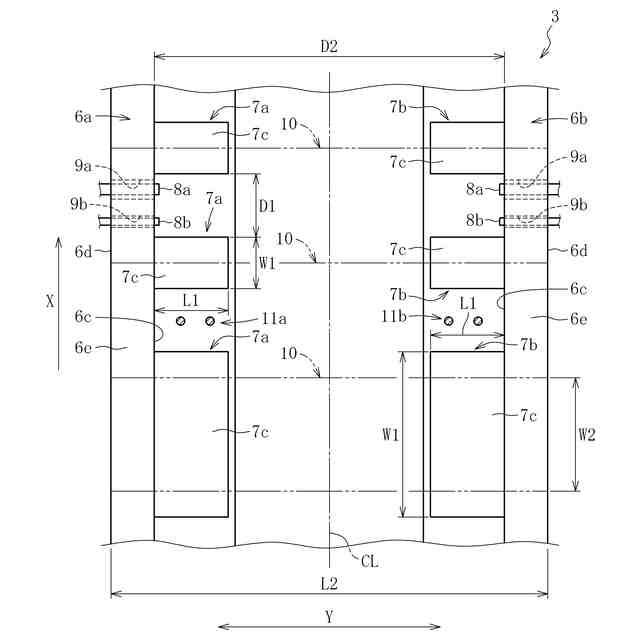

前記突出部は、前記溶融ガラスの流れ方向に沿って配置される複数の突出部を含み、
前記電気発熱体は、前記複数の前記突出部のうち、隣り合う二つの前記突出部の間に位置する請求項１又は２に記載のフィーダー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶融ガラスを流通させることが可能なフィーダーに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、ガラス繊維を成形するためのブッシングや、板ガラスを成形するための成形体等に溶融ガラスを供給する際には、フィーダーの内部を流通する溶融ガラスを保温し、その温度低下を防止する必要がある。そのための方法としては、フィーダーの内部空間に配置した加熱手段によって溶融ガラスを加熱する方法が広く採用されるに至っている。
【０００３】
例えば特許文献１は、周壁が耐火物で構成され、その内部空間に電気発熱体を備えるフィーダーを開示している。このフィーダーの内部空間は、底部と、一対の側壁部と、側壁部の上部を覆う天井部と、を備えている。電気発熱体は、天井部に支持されており、側壁部の近傍に位置している（同文献の図２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２２１７００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
フィーダーの内部空間は、電気発熱体による加熱や溶融ガラスの熱によって高温の状態となっている。このため、フィーダーの天井部は、時間の経過とともにクリープ変形を生じることになる。
【０００６】
天井部に支持されている電気発熱体は、天井部の変形によってその位置及び姿勢が変わる。このため、電気発熱体がフィーダーの側壁部に接触し、側壁部及び電気発熱体の破損を招くおそれがあった。
【０００７】
本発明は上記の事情に鑑みてなされたものであり、フィーダーの天井部におけるクリープ変形を抑制することを技術的課題とする。
【課題を解決するための手段】
【０００８】
（１）本発明は上記の課題を解決するためのものであり、溶融ガラスを内部に流通させるフィーダーであって、天井部と、前記天井部を支持する側壁部と、前記天井部に支持されるとともに前記溶融ガラスを加熱する電気発熱体と、を備え、前記側壁部は、内面と、前記内面から突出する突出部とを有し、前記突出部は、前記天井部を支持する支持面を有することを特徴とする。
【０００９】
かかる構成によれば、側壁部の内面から突出させた突出部の支持面によって天井部を支持することで、天井部のクリープ変形を抑制することができる。
【００１０】
（２）上記（１）に記載のフィーダーにおいて、前記側壁部は、所定の間隔をおいて配置される第一側壁部及び第二側壁部を含み、前記天井部は、前記第一側壁部と前記第二側壁部とに架け渡される長尺状の耐火部材により構成され、前記突出部は、前記第一側壁部の前記内面から突出する第一突出部と、前記第二側壁部の前記内面から突出する第二突出部と、を含んでもよい。
（【００１１】以降は省略されています）
