特許ウォッチ

公開番号2025091182
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206285
出願日2023-12-06
発明の名称ガラス板及びディスプレイ装置
出願人AGC株式会社
代理人弁理士法人栄光事務所
主分類C03B 18/20 20060101AFI20250611BHJP(ガラス;鉱物またはスラグウール)
要約【課題】本発明は、結晶化させたガラスの表面結晶化を抑制し得るガラス板の提供を目的とする。
【解決手段】第1主面と、前記第1主面に対向する第2主面と、を有するガラス板であって、厚さが0.30～1.00mmであり、板厚中心のβ-OH値が0.20～0.50/mmであり、少なくとも前記第1主面におけるβ-OH値が、板厚中心のβ-OH値より0.02～0.10/mm少なく、且つ前記ガラス板を結晶化させた結晶化ガラス板は前記第1主面の算術平均粗さRaが200nm以下である、ガラス板。但し、β-OH値はFT-IR-ATR法(全反射フーリエ変換赤外分光法)により測定する。
【選択図】なし
特許請求の範囲【請求項１】
第１主面と、前記第１主面に対向する第２主面と、を有するガラス板であって、
厚さが０．３０～１．００ｍｍであり、
板厚中心のβ－ＯＨ値が０．２０～０．５０／ｍｍであり、
少なくとも前記第１主面におけるβ－ＯＨ値が、前記板厚中心のβ－ＯＨ値より０．０２～０．１０／ｍｍ小さく、且つ
前記ガラス板を結晶化させた結晶化ガラス板は前記第１主面の算術平均粗さＲａが２００ｎｍ以下である、ガラス板。
但し、β－ＯＨ値はＦＴ－ＩＲ－ＡＴＲ法（全反射フーリエ変換赤外分光法）により測定する。
続きを表示（約 700 文字）【請求項２】
母組成が、酸化物基準の質量百分率表示で、
ＳｉＯ
２
を６０～７５％、
Ａｌ
２
Ｏ
３
を７．０～２３％、
Ｌｉ
２
Ｏを４．５～１３．０％含有する、請求項１に記載のガラス板。
【請求項３】
母組成が、酸化物基準の質量百分率表示で、
ＳｉＯ
２
を６０～７５％、
Ａｌ
２
Ｏ
３
を７．０～２３％、
Ｌｉ
２
Ｏを４．５～１３．０％、
Ｎａ
２
Ｏを０～１．５％、
ＳｎＯ
２
を０．１０～２．５％、
ＺｒＯ
２
を１．０～６.０％、
Ｙ
２
Ｏ
３
を１．０～９．０％、
Ｐ
２
Ｏ
５
を０～５．０％
含有する、請求項２に記載のガラス板。
【請求項４】

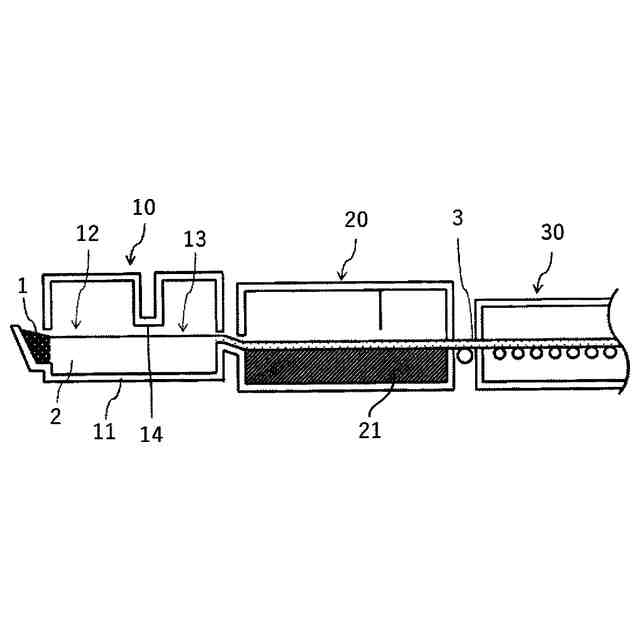

フロートガラスである、請求項１に記載のガラス板。
【請求項５】
厚さ０．７ｍｍに換算した場合の可視光透過率が９１．０％以上である、請求項１に記載のガラス板。
【請求項６】
請求項１に記載のガラス板を結晶化させた結晶化ガラスである、ガラス板。
【請求項７】
化学強化ガラスである、請求項１に記載のガラス板。
【請求項８】
請求項１～７のいずれか１項に記載のガラス板を含むディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラス板及びディスプレイ装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
携帯端末のカバーガラス、車載用のカーナビゲーションシステムのカバーガラス等のディスプレイ装置の保護部材には、ディスプレイの視認性等を向上するため、高い透明性が求められることが多い。
【０００３】
結晶化ガラスは、ガラス中に結晶を析出させたものであり、結晶を含まない非晶質ガラスと比較して硬く、傷つきにくい。そして、化学強化処理が可能な結晶化ガラスは、非晶質ガラスと比較して、破砕を防止しながら高強度とし得る。
【０００４】
前記した特性から、結晶化ガラスはディスプレイ装置の保護部材に好適に用いられており、例えば、特許文献１には、携帯型電子機器や光学機器などの保護部材として適している結晶化ガラスが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特表２０２１－５０９６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
結晶化ガラスは結晶化すると表面結晶化が起こり表面の平坦度が悪くなるという課題がある。表面の平坦度が悪くなると、透明性及び強度が低下し、また、製造工程において研磨等の表面の平坦度向上のための工数を要することとなり、生産効率の低下につながる。
【０００７】
本発明は、上記課題を鑑みてなされたものであり、結晶化させたガラスの表面結晶化を抑制し得るガラス板の提供を目的とする。
【課題を解決するための手段】
【０００８】

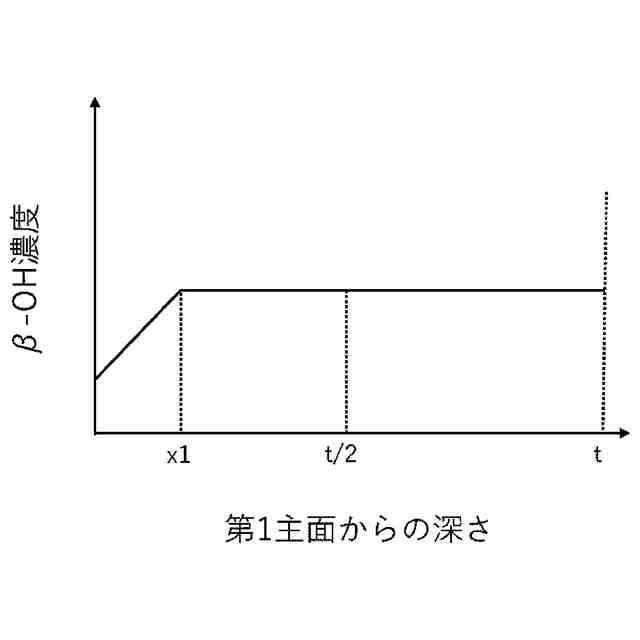

本発明者らは、ガラス表面のβ－ＯＨ濃度を下げることで、結晶化させたガラスの表面結晶化を抑制し得ることを見出し、本発明を完成させた。
【０００９】
すなわち、本発明は下記の通りである。
１．第１主面と、前記第１主面に対向する第２主面と、を有するガラス板であって、
厚さが０．３０～１.００ｍｍであり、
板厚中心のβ－ＯＨ値が０．２０～０．５０／ｍｍであり、
少なくとも前記第１主面におけるβ－ＯＨ値が、前記板厚中心のβ－ＯＨ値より０．０２～０．１０／ｍｍ小さく、且つ
前記ガラス板を結晶化させた結晶化ガラス板は前記第１主面の算術平均粗さＲａが２００ｎｍ以下である、ガラス板。
但し、β－ＯＨ値はＦＴ－ＩＲ－ＡＴＲ法（全反射フーリエ変換赤外分光法）により測定する。
２．母組成が、酸化物基準の質量百分率表示で、
ＳｉＯ
２
を６０～７５％、
Ａｌ
２
Ｏ
３
を７．０～２３％、
Ｌｉ
２
Ｏを４．５～１３．０％含有する、前記１に記載のガラス板。
３．母組成が、酸化物基準の質量百分率表示で、
ＳｉＯ
２
を６０～７５％、
Ａｌ
２
Ｏ
３
を７．０～２３％、
Ｌｉ
２
Ｏを４．５～１３．０％、
Ｎａ
２
Ｏを０～１．５％、
ＳｎＯ
２
を０．１０～２．５％、
ＺｒＯ
２
を１．０～６．０％、
Ｙ
２
Ｏ
３
を１．０～９．０％、
Ｐ
２
Ｏ
５
を０～５．０％
含有する、前記１又は２に記載のガラス板。
４．フロートガラスである、前記１～３のいずれか１に記載のガラス板。
５．厚さ０．７ｍｍに換算した場合の可視光透過率が９１．０％以上である、前記１～４のいずれか１に記載のガラス板。
６．前記１～５のいずれか１に記載のガラス板を結晶化させた結晶化ガラスである、ガラス板。
７．化学強化ガラスである、前記１～６のいずれか１に記載のガラス板。
８．前記１～７のいずれか１に記載のガラス板を含むディスプレイ装置。
【発明の効果】
【００１０】
本発明のガラス板は、ガラス板が結晶化された結晶化ガラス板であって、該ガラス板の板厚中心のβ－ＯＨ値が特定範囲であり、且つ板厚中心のβ－ＯＨ値より低く、その差が特定範囲であることにより、結晶化ガラス板の表面結晶化が抑制され、優れた表面の平坦性を示す。
【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
