特許ウォッチ

公開番号2025070571
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181012
出願日2023-10-20
発明の名称結晶相を含むガラス
出願人株式会社オハラ
代理人弁理士法人平和国際特許事務所
主分類C03C 10/14 20060101AFI20250424BHJP(ガラス;鉱物またはスラグウール)
要約【課題】磁気記録媒体基板に適した特性を有するガラスを提供する。
【解決手段】クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも1種の結晶相を含有し、
ヤング率Eと比重ρとの比であるE/ρの値が35以上であり、
ガラス転移点が680℃以上である、
結晶相を含むガラス。
【選択図】なし
特許請求の範囲【請求項１】
クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも１種の結晶相を含有し、
ヤング率Ｅと比重ρとの比であるＥ／ρの値が３５以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
続きを表示（約 1,200 文字）【請求項２】
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、及びＬｉ
２
Ｏを含有し、
ヤング率Ｅと比重ρとの比であるＥ／ρの値が３５以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
【請求項３】
１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上である、請求項１又は２に記載の結晶相を含むガラス。
【請求項４】
酸化物換算の質量％で、
ＳｉＯ
２
成分の含量６５．０％～８５．０％、
Ａｌ
２
Ｏ
３
成分の含量１．５％～１０．０％、
Ｌｉ
２
Ｏ成分の含量０％超１３．０％以下
である、請求項１又は２に記載の結晶相を含むガラス。
【請求項５】
酸化物換算の質量％で、
Ｐ
２
Ｏ
５
成分の含量０％超５．０％以下、
ＺｒＯ
２
成分の含量２．０％以上
である、請求項１又は２に記載の結晶相を含むガラス。
【請求項６】
酸化物換算の質量％で、
Ｂ
２
Ｏ
３
成分の含量０％～５．０％、
Ｎａ
２
Ｏ成分の含量０％～５．０％、
Ｋ
２
Ｏ成分の含量０％～５．０％、
ＭｇＯ成分の含量０％～５．０％、
ＣａＯ成分の含量０％～５．０％、
ＺｎＯ成分の含量０％～５．０％、
ＴｉＯ
２
成分の含量０％～５．０％、
Ｇｄ
２
Ｏ
３
成分の含量０％～５．０％、
Ｓｂ
２
Ｏ
３
成分の含量０％～３．０％、
Ｎｂ
２
Ｏ
５
成分の含量０％～３．０％
である、請求項１又は２に記載の結晶相を含むガラス。
【請求項７】
酸化物換算の質量％で、［（ＳｉＯ
２
成分の含量＋Ｌｉ
２
Ｏ成分の含量）／Ａｌ
２
Ｏ
３
成分の含量］が６．４以上である、請求項１又は２に記載の結晶相を含むガラス。
【請求項８】
ビッカース硬度が７００以上である、請求項１又は２に記載の結晶相を含むガラス。
【請求項９】
請求項１又は２に記載の結晶相を含むガラスからなる磁気記録媒体基板。
【請求項１０】
請求項９に記載の磁気記録媒体基板の上に磁気記録層を有する、磁気記録媒体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は結晶相を含むガラスに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
近年、情報関連インフラの発達に伴い、ハードディスク等の磁気記録媒体は記録データの高密度化が求められており、それを実現しうる技術として、例えば、熱により磁化反転を起こさせる熱アシスト磁気記録方式（ＨｅａｔＡｓｓｉｓｔｅｄＭａｇｎｅｔｉｃＲｅｃｏｒｄｉｎｇ（以下、「ＨＡＭＲ方式」とも言う）等が注目されている。また、磁気記録媒体の高性能化に伴い、磁気記録媒体に用いる基板（ガラス基板等）においても、従来以上の機械的特性や耐熱性が求められるようになっている。例えば、特許文献１には特定の構成を有する磁気記録媒体基板用ガラスが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－５４７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、磁気記録媒体基板に適した特性を有するガラスを提供することである。
【課題を解決するための手段】
【０００５】
本発明は以下を提供する。
（構成１）
クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも１種の結晶相を含有し、
ヤング率Ｅと比重ρとの比であるＥ／ρの値が３５以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
（構成２）
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、及びＬｉ
２
Ｏを含有し、
ヤング率Ｅと比重ρとの比であるＥ／ρの値が３５以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
（構成３）
１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上である、構成１又は２に記載の結晶相を含むガラス。
（構成４）

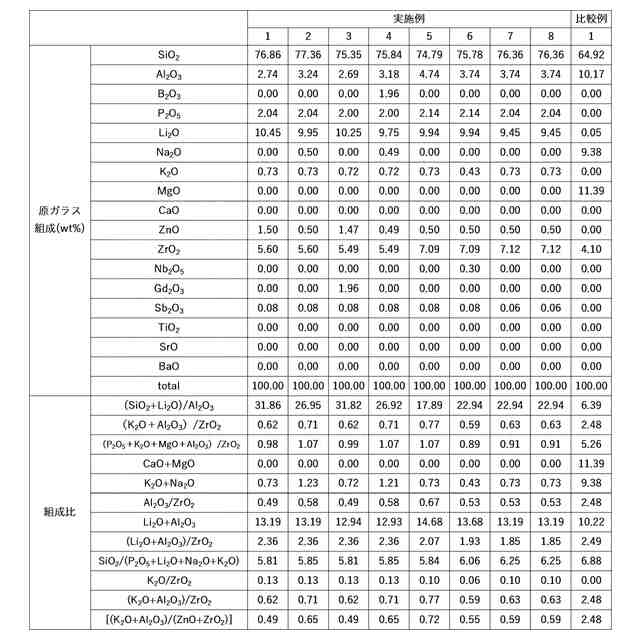

酸化物換算の質量％で、
ＳｉＯ
２
成分の含量６５．０％～８５．０％、
Ａｌ
２
Ｏ
３
成分の含量１．５％～１０．０％、
Ｌｉ
２
Ｏ成分の含量０％超１３．０％以下
である、構成１～３のいずれかに記載の結晶相を含むガラス。
（構成５）
酸化物換算の質量％で、
Ｐ
２
Ｏ
５
成分の含量０％超５．０％以下、
ＺｒＯ
２
成分の含量２．０％以上
である、構成１～４のいずれかに記載の結晶相を含むガラス。
（構成６）
酸化物換算の質量％で、
Ｂ
２
Ｏ
３
成分の含量０％～５．０％、
Ｎａ
２
Ｏ成分の含量０％～５．０％、
Ｋ
２
Ｏ成分の含量０％～５．０％、
ＭｇＯ成分の含量０％～５．０％、
ＣａＯ成分の含量０％～５．０％、
ＺｎＯ成分の含量０％～５．０％、
ＴｉＯ
２
成分の含量０％～５．０％、
【発明の効果】
【０００６】
本発明によれば、磁気記録媒体基板に適した特性を有するガラスが提供できる。
【発明を実施するための形態】
【０００７】
以下、本発明の結晶相を含むガラスの実施形態および実施例について詳細に説明するが、本発明は、以下の実施形態および実施例に何ら限定されるものではなく、本発明の目的の範囲内において、適宜変更を加えて実施することができる。
【０００８】
［結晶相を含むガラス１］

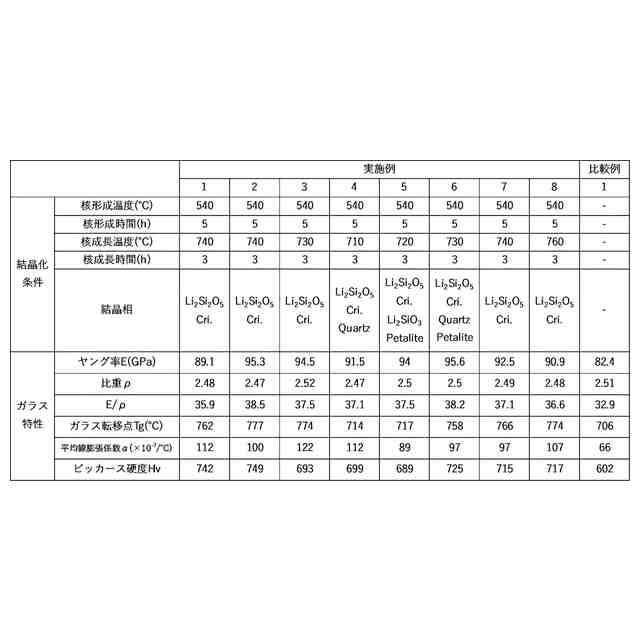

本発明の第１の実施形態における結晶相を含むガラス（以下、「結晶相を含むガラス１」とも言う）は、クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも１種の結晶相を含有し、ヤング率Ｅと比重ρとの比であるＥ／ρの値が３５以上であり、ガラス転移点が６８０℃以上である。
【０００９】
結晶相を含むガラス１は、Ｅ／ρ（密度あたりの剛性）が高いため、高速回転させた際の振動やたわみを高精度に抑制できる。また、Ｔｇが高いため高温環境下の駆動に耐えうる。そのため、結晶相を含むガラス１は、磁気記録媒体の基板材料として極めて有用であり、特に、熱アシストを利用するＨＡＭＲ方式の磁気記録媒体の基板材料として好適に使用できる。
結晶相を含むガラス１は、後述する製造方法及び実施例に倣い、原料組成や製造条件を適宜調整することで製造できる。
【００１０】
＜各種物性＞
（Ｅ／ρ）
結晶相を含むガラス１は、ヤング率Ｅと比重ρとの比であるＥ／ρの値が３５以上であり、３５．５以上、又は３５．７以上であってもよい。
Ｅ／ρが高いことは、軽くて剛性が高いことを意味し、例えばハードディスク用基板として高速回転させた際のたわみや振動を最小限に抑えることができる。
Ｅ／ρの上限としては特に制限はないが、例えば、６０以下又は５０以下である。
結晶相を含むガラス１のヤング率は、例えば、８３ＧＰａ以上、８５ＧＰａ以上、又は８７ＧＰａ以上であってもよい。
ヤング率の上限としては特に制限はないが、例えば、１２０ＧＰａ以下である。
ヤング率Ｅ及びＥ／ρは、実施例に記載の方法により測定する。
（【００１１】以降は省略されています）

関連特許
