特許ウォッチ

公開番号2025070576
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181017
出願日2023-10-20
発明の名称結晶相を含むガラス
出願人株式会社オハラ
代理人弁理士法人平和国際特許事務所
主分類C03C 10/14 20060101AFI20250424BHJP(ガラス;鉱物またはスラグウール)
要約【課題】耐熱性に優れ、かつ、高温条件下でも高い寸法精度を維持可能なガラスを提供する。
【解決手段】クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも1種の結晶相を含有し、
100～300℃における平均線膨張係数が85×10^-7/℃以上であり、
ガラス転移点が680℃以上である、
結晶相を含むガラス。
【選択図】なし
特許請求の範囲【請求項１】
クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも１種の結晶相を含有し、
１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
続きを表示（約 1,100 文字）【請求項２】
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、及びＬｉ
２
Ｏを含有し、
１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
【請求項３】
酸化物換算の質量％で、
ＳｉＯ
２
成分の含量６５．０％～８５．０％、
Ａｌ
２
Ｏ
３
成分の含量１．５％～１０．０％、
Ｌｉ
２
Ｏ成分の含量０％超１３．０％以下
である、請求項１又は２に記載の結晶相を含むガラス。
【請求項４】
酸化物換算の質量％で、
Ｐ
２
Ｏ
５
成分の含量０％超５．０％以下、
ＺｒＯ
２
成分の含量２．０％以上
である、請求項１又は２に記載の結晶相を含むガラス。
【請求項５】
酸化物換算の質量％で、
Ｂ
２
Ｏ
３
成分の含量０％～５．０％、
Ｎａ
２
Ｏ成分の含量０％～５．０％、
Ｋ
２
Ｏ成分の含量０％～５．０％、
ＭｇＯ成分の含量０％～５．０％、
ＣａＯ成分の含量０％～５．０％、
ＺｎＯ成分の含量０％～５．０％、
ＴｉＯ
２
成分の含量０％～５．０％、
Ｇｄ
２
Ｏ
３
成分の含量０％～５．０％、
Ｓｂ
２
Ｏ
３
成分の含量０％～３．０％、
Ｎｂ
２
Ｏ
５
成分の含量０％～３．０％
である、請求項１又は２に記載の結晶相を含むガラス。
【請求項６】
酸化物換算の質量％で、
［（ＳｉＯ
２
成分の含量＋Ｌｉ
２
Ｏ成分の含量）／Ａｌ
２
Ｏ
３
成分の含量］が６．４以上である、請求項１又は２に記載の結晶相を含むガラス。
【請求項７】
ビッカース硬度が７００以上である、請求項１又は２に記載の結晶相を含むガラス。
【請求項８】
請求項１又は２に記載の結晶相を含むガラスからなる磁気記録媒体基板、半導体支持基板、又は光学基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は結晶相を含むガラスに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
スマートフォン等に用いられるカメラモジュールや、各種半導体素子、磁気記録媒体の製造方法は高度化・複雑化しており、それに用いられるガラス基板においても各種性能の向上が要求されている。例えば、特許文献１には特定の物性を示すガラス部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３４７７９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、耐熱性に優れ、かつ、高温条件下でも高い寸法精度を維持可能なガラスを提供することである。
【課題を解決するための手段】
【０００５】
本発明は以下を提供する。
（構成１）
クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも１種の結晶相を含有し、
１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
（構成２）
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、及びＬｉ
２
Ｏを含有し、
１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上であり、
ガラス転移点が６８０℃以上である、
結晶相を含むガラス。
（構成３）

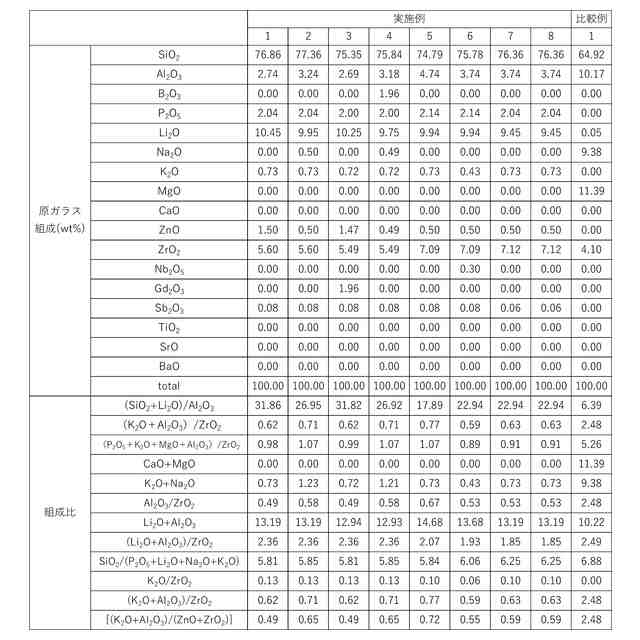

酸化物換算の質量％で、
ＳｉＯ
２
成分の含量６５．０％～８５．０％、
Ａｌ
２
Ｏ
３
成分の含量１．５％～１０．０％、
Ｌｉ
２
Ｏ成分の含量０％超１３．０％以下
である、構成１又は２に記載の結晶相を含むガラス。
（構成４）
酸化物換算の質量％で、
Ｐ
２
Ｏ
５
成分の含量０％超５．０％以下、
ＺｒＯ
２
成分の含量２．０％以上
である、構成１～３のいずれかに記載の結晶相を含むガラス。
（構成５）
酸化物換算の質量％で、
Ｂ
２
Ｏ
３
成分の含量０％～５．０％、
Ｎａ
２
Ｏ成分の含量０％～５．０％、
Ｋ
２
Ｏ成分の含量０％～５．０％、
ＭｇＯ成分の含量０％～５．０％、
ＣａＯ成分の含量０％～５．０％、
ＺｎＯ成分の含量０％～５．０％、
ＴｉＯ
２
成分の含量０％～５．０％、
Ｇｄ
２
【発明の効果】
【０００６】
本発明によれば、耐熱性に優れ、かつ、高温条件下でも高い寸法精度を維持可能なガラスが提供できる。
【発明を実施するための形態】
【０００７】
以下、本発明の結晶相を含むガラスの実施形態および実施例について詳細に説明するが、本発明は、以下の実施形態および実施例に何ら限定されるものではなく、本発明の目的の範囲内において、適宜変更を加えて実施することができる。
【０００８】
［結晶相を含むガラス１］

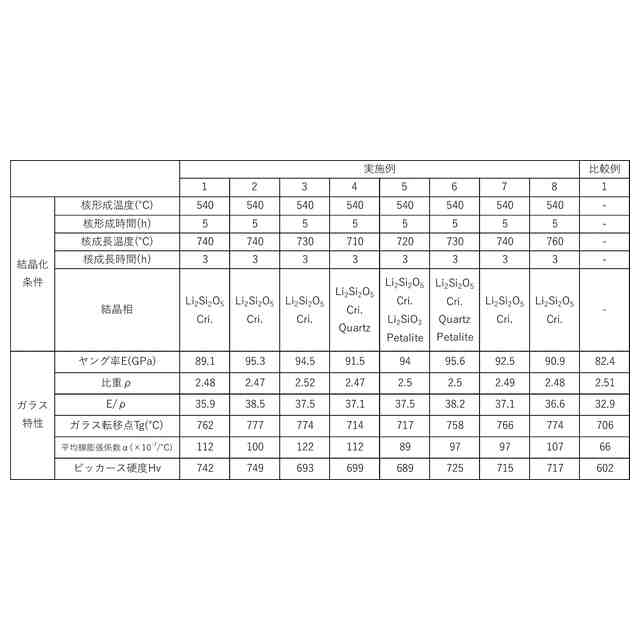

本発明の第１の実施形態における結晶相を含むガラス（以下、「結晶相を含むガラス１」とも言う）は、クリストバライト、ジケイ酸リチウム、及びペタライトからなる群から選ばれる少なくとも１種の結晶相を含有し、１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上であり、ガラス転移点が６８０℃以上である。
【０００９】
結晶相を含むガラス１は、平均線膨張係数が高いため、当該ガラスを磁気記録媒体基板、半導体支持基板、光学基板等の各種基板として用いた場合に、近接する金属部品の平均線膨張係数との差を小さくすることが可能となり、寸法精度を向上でき、たわみや剥離を抑制できる。また、Ｔｇが高いため、各種装置の製造過程における加熱時の変形や、高温環境下での使用に伴う変形を抑制できる。
結晶相を含むガラス１は、後述する製造方法及び実施例に倣い、原料組成や製造条件を適宜調整することで製造できる。
【００１０】
＜各種物性＞
（平均線膨張係数（α））
結晶相を含むガラス１は、１００～３００℃における平均線膨張係数が８５×１０
－７
／℃以上であり、８７×１０
－７
／℃以上であってもよい。このような高い平均線膨張係数を有することで、上述した各種基板として用いた場合に、周辺の金属部品の熱膨張特性に近づけることができ、寸法精度を向上し得る。
当該平均線膨張係数の上限としては特に制限はないが、例えば、２００×１０
－７
／℃以下である。
平均線膨張係数は、実施例に記載の方法により測定する。
（【００１１】以降は省略されています）

関連特許
