特許ウォッチ

公開番号2025097094
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213174
出願日2023-12-18
発明の名称箱
出願人アンリツ株式会社
代理人個人,個人
主分類B65D 19/20 20060101AFI20250623BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】折り畳んでパレットの大きさの範囲内にまとめることができるため、発送元に送り返すための輸送費や保管コストを最小化できるコンパクトかつリターナブルな折り畳み式の箱を提供する。

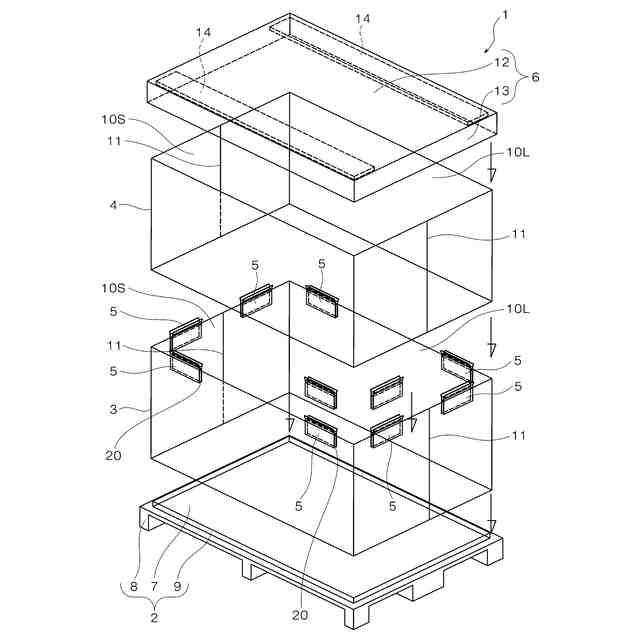

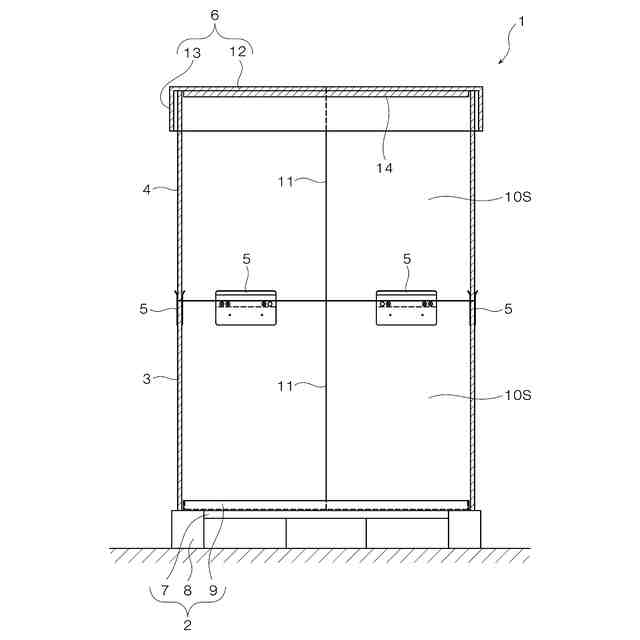

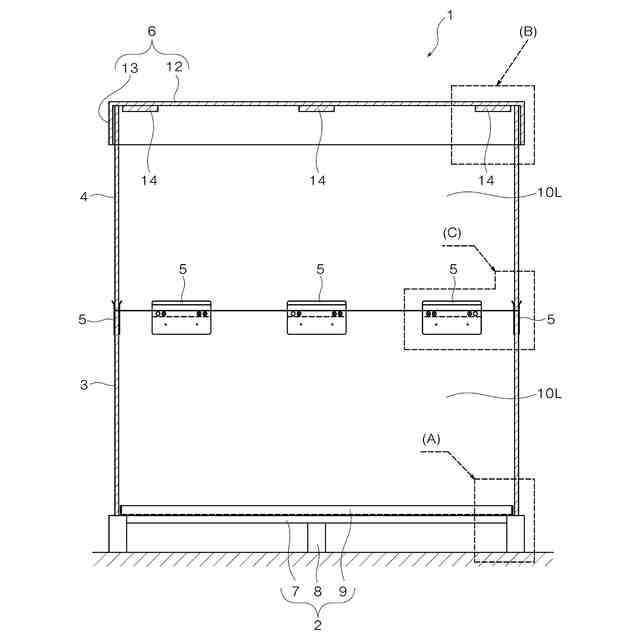

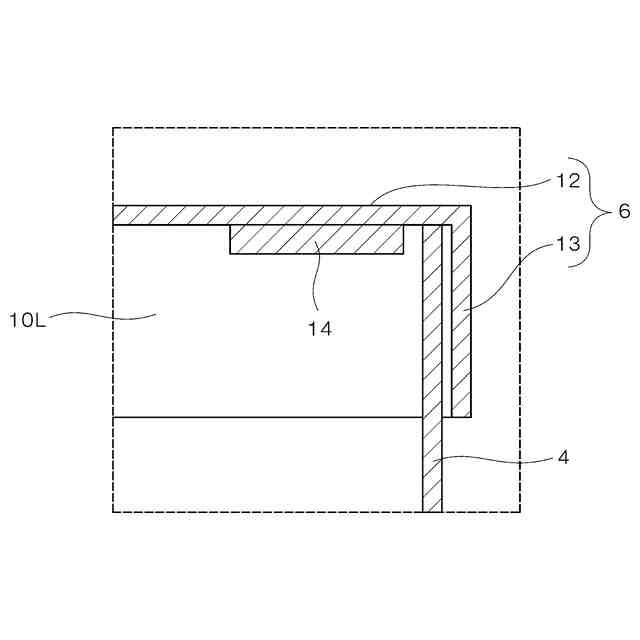

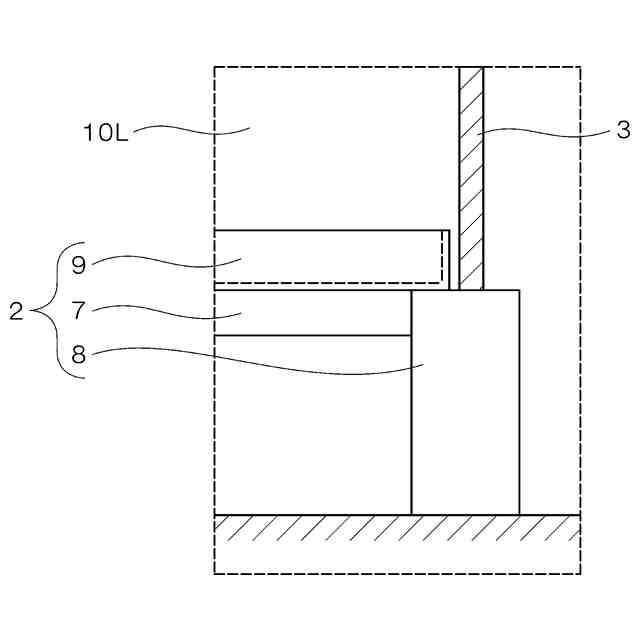

【解決手段】箱1は、物品が固定されるパレット2上に載置された折り畳み可能な第1筒体3と、第1筒体の上に配置された折り畳み可能な第2筒体4と、第1筒体と第2筒体を着脱可能に接続する接続部材5と、第2筒体を覆う蓋体6を具備する。各筒体3,4を折り畳み線11で畳んで重ねるとパレット2の外形内に収まるので、蓋体6を被せてベルト22で縛れば最小化できる(図12～図18)。

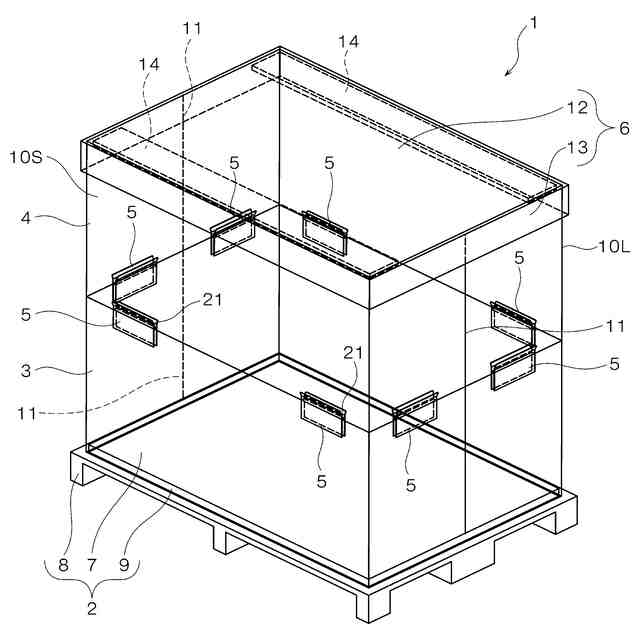

【選択図】図1
特許請求の範囲【請求項１】
パレット（２）上に載置されてパレット上の物品を収納する箱（１，１００）であって、
パレット上に載置された折り畳み可能な第１筒体（３）と、
前記第１筒体の上に配置された折り畳み可能な第２筒体（４）と、
前記第１筒体と前記第２筒体を着脱可能に接続する接続部材（５）と、
前記第２筒体を覆う蓋体（６）と、
を具備することを特徴とする箱（１，１００）。
続きを表示（約 770 文字）【請求項２】
前記接続部材（５）は、前記第１筒体（３）の上縁が所定の長さだけ挿入される下溝部（２０）と、前記第２筒体（４）の下縁が所定の長さだけ挿入される上溝部（２１）を有することを特徴とする請求項１に記載の箱（１，１００）。
【請求項３】
前記接続部材（５）は、所定間隔をおいてばね材（１６）で接続された一対の板材（１５）を有しており、前記下溝部（２０）は前記板材の下端に開口しており、前記上溝部（２１）は前記板材の上縁に開口しており、前記板材の上縁には溝幅が拡大する拡幅部（１７）が設けられていることを特徴とする請求項２に記載の箱（１，１００）。
【請求項４】
前記パレット（２）と前記第１筒体（３）と前記第２筒体（４）は平面視における形状が矩形であり、
前記第１筒体と前記第２筒体は、前記矩形の短辺の中央において高さ方向に平行な折り畳み線（１１）をそれぞれ有しており、
前記第１筒体と前記第２筒体は、その高さが、前記矩形の短辺の長さより短く設定されていることを特徴とする請求項１に記載の箱（１，１００）。
【請求項５】
前記接続部材（５）の少なくとも一部は、前記箱（１，１００）を組み立てた状態において、前記折り畳み線（１１）が設けられた前記第１筒体（３）の上縁が下溝部（２０）に挿入され、前記折り畳み線が設けられた前記第２筒体（４）の下縁が上溝部（２１）に挿入されていることを特徴とする請求項４に記載の箱（１，１００）。
【請求項６】
前記接続部材（５）により着脱可能に接続された前記第１筒体（３）と前記第２筒体（４）による構造と同一の構造が、前記第２筒体の上に任意の段数だけ設けられたことを特徴とする請求項４に記載の箱（１，１００）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パレット上に載置した物品を収納するために、パレット上に載置される組立式の箱に係り、特に、パレット上に必要な収納容積を実現できるとともに、物品の輸送後には折り畳んでパレットの大きさの範囲内にまとめることができるため、保管費や発送元に送り返すための輸送費等を最小化できるコンパクトかつリターナブルな箱に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
下記特許文献１には、通い箱として使用される箱の発明が開示されている。この箱は、方形の底部と、底部の上に置かれた側面部と、側面部の上に置かれた蓋部からなる箱である。底部は、底板および底板の周辺部において底板と接合された底枠からなる。側面部は、支柱と側板からなる。底部の底枠は、側板の下端を垂直方向に差し込んで側板を支持するための溝を有している。側面部の支柱は、側板の垂直方向の両端を差し込んで側板を支持するための溝を有しており、側面部は、嵩張らないように分解し、または折り畳むことができる。この箱によれば、通い箱として使用する場合に、嵩張りの問題および手間の問題を解決することができるものとされている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１４７３３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載された箱では、正方形の底部の上に組み立てる側面部は、その高さが底部の辺の長さに一致している。このため、側面部は、折り畳めば、底部の外にはみ出すことなく底部上に重ねることができるので、発送元へ送り返す等のためにコンパクトな収納状態にすることができる。しかしながら、収納容積を増やすために側面部の高さを底部の辺の長さよりも大きくすると、側面部を折り畳んでも底部の上に重ねると底部から外にはみ出してしまうため、コンパクトな収納状態にすることができないという問題があった。
【０００５】
本発明は、以上説明した従来の技術における課題に鑑みてなされたものであり、パレット上に必要な容積の収納空間を実現できるとともに、物品の輸送後には折り畳んでパレットの大きさの範囲内にまとめることができるため、発送元に送り返すための輸送費や保管コストを最小化できるコンパクトかつリターナブルな折り畳み式の箱を提供することを目的としている。
【課題を解決するための手段】
【０００６】
請求項１に記載された箱１，１００は、
パレット２上に載置されてパレット２上の物品を収納する箱１，１００であって、
パレット２上に載置された折り畳み可能な第１筒体３と、
前記第１筒体３の上に配置された折り畳み可能な第２筒体４と、
前記第１筒体３と前記第２筒体４を着脱可能に接続する接続部材５と、
前記第２筒体４を覆う蓋体６と、
を具備することを特徴としている。
【０００７】
請求項２に記載された箱１，１００は、請求項１に記載の箱１，１００において、
前記接続部材５は、前記第１筒体３の上縁が所定の長さだけ挿入される下溝部２０と、前記第２筒体４の下縁が所定の長さだけ挿入される上溝部２１を有することを特徴としている。
【０００８】
請求項３に記載された箱１，１００は、請求項２に記載の箱１，１００において、

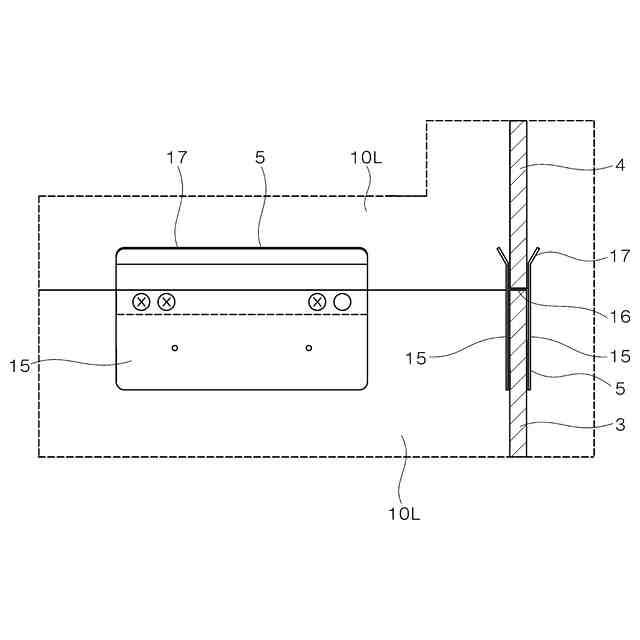

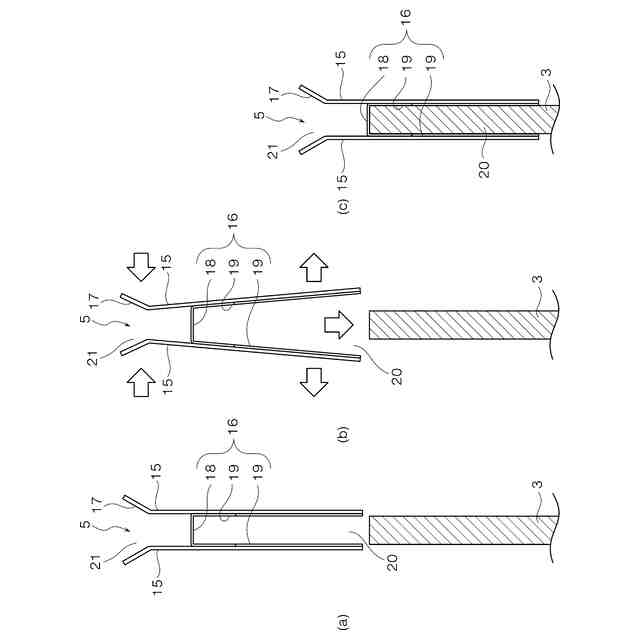

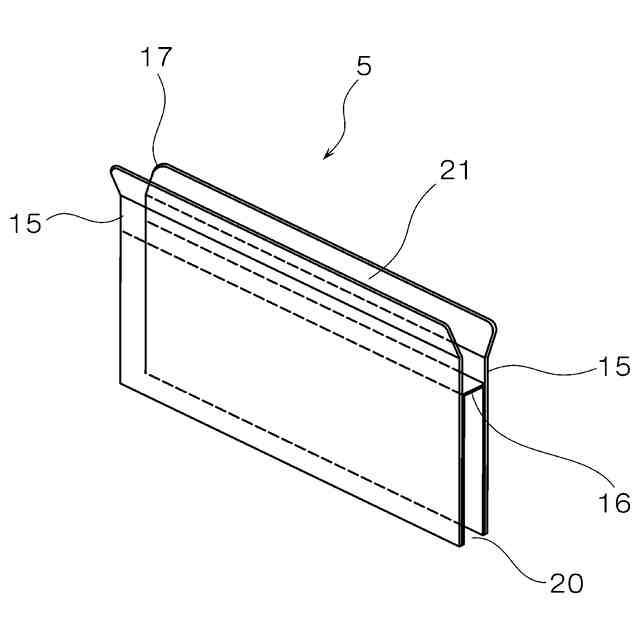

前記接続部材５は、所定間隔をおいてばね材１６で接続された一対の板材１５を有しており、前記下溝部２０は前記板材１５の下端に開口しており、前記上溝部２１は前記板材１５の上縁に開口しており、前記板材１５の上縁には溝幅が拡大する拡幅部１７が設けられていることを特徴としている。
【０００９】
請求項４に記載された箱１，１００は、請求項１に記載の箱１，１００において、
前記パレット２と前記第１筒体３と前記第２筒体４は平面視における形状が矩形であり、
前記第１筒体３と前記第２筒体４は、前記矩形の短辺の中央において高さ方向に平行な折り畳み線１１をそれぞれ有しており、
前記第１筒体３と前記第２筒体４は、その高さが、前記矩形の短辺の長さより短く設定されていることを特徴としている。
【００１０】
請求項５に記載された箱１，１００は、請求項４に記載の箱１，１００において、
前記接続部材５の少なくとも一部は、前記箱１，１００を組み立てた状態において、前記折り畳み線１１が設けられた前記第１筒体３の上縁が下溝部２０に挿入され、前記折り畳み線１１が設けられた前記第２筒体４の下縁が上溝部２１に挿入されていることを特徴としている。
（【００１１】以降は省略されています）
