公開番号2025147509
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047782
出願日2024-03-25
発明の名称測定装置および測定方法
出願人アンリツ株式会社
代理人弁理士法人有我国際特許事務所
主分類H04B 17/17 20150101AFI20250930BHJP(電気通信技術)
要約【課題】O-DUからO-RUを設定するための作成済みの設定シーケンスデータを、試験対象のO-RUが対応可能なバージョンのデータモデルに容易に適合させることができる測定装置を提供する。
【解決手段】O-DUエミュレータを用いてO-RUの試験を行う測定装置1であって、O-DUエミュレータからMプレーンを介してO-RUの設定シーケンスを実行するための設定シーケンスデータの基になるYANGデータモデルのバージョンを指定するバージョン指定部131と、バージョン指定部により指定されたバージョンのYANGデータモデルに基づいて、設定シーケンスデータに課される条件を抽出する条件抽出部132と、作成済みの設定シーケンスデータが、条件抽出部により抽出された前記条件に適合するか否かを判定する判定部133と、判定部により判定された結果を表示する表示部12とを備える。

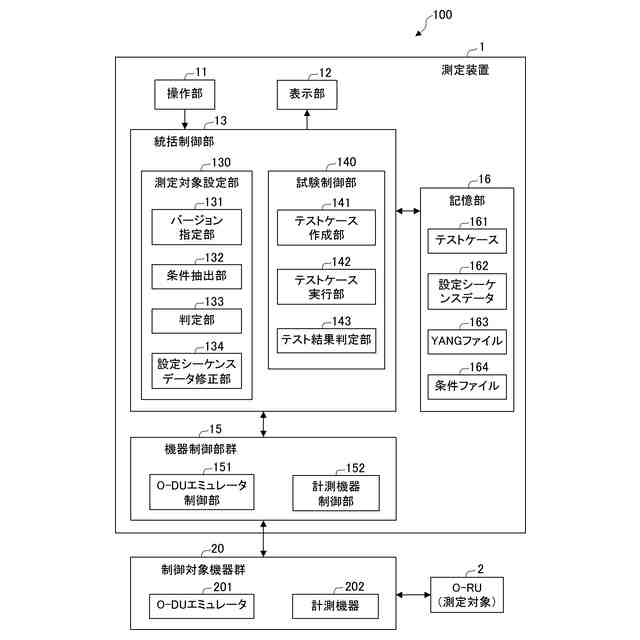

【選択図】図1
特許請求の範囲【請求項１】
ＯｐｅｎＲＡＮ（Open Radio Access Network）の分散ユニットを模擬する分散ユニットエミュレータ(Ｏ－ＤＵエミュレータ)を用いてＯｐｅｎＲＡＮの無線ユニットの試験を行う測定装置（１）であって、
前記分散ユニットエミュレータから所定のインタフェースを介して前記無線ユニットの設定シーケンスを実行するための設定シーケンスデータの基になるデータモデルのバージョンを指定するバージョン指定部（１３１）と、
前記バージョン指定部により指定されたバージョンのデータモデルに基づいて、前記設定シーケンスデータに課される条件を抽出する条件抽出部（１３２）と、
作成済みの設定シーケンスデータが、前記条件抽出部により抽出された前記条件に適合するか否かを判定する判定部（１３３）と、
前記判定部により判定された結果を表示する表示部（１２）と、
を備える測定装置。
続きを表示（約 970 文字）【請求項２】

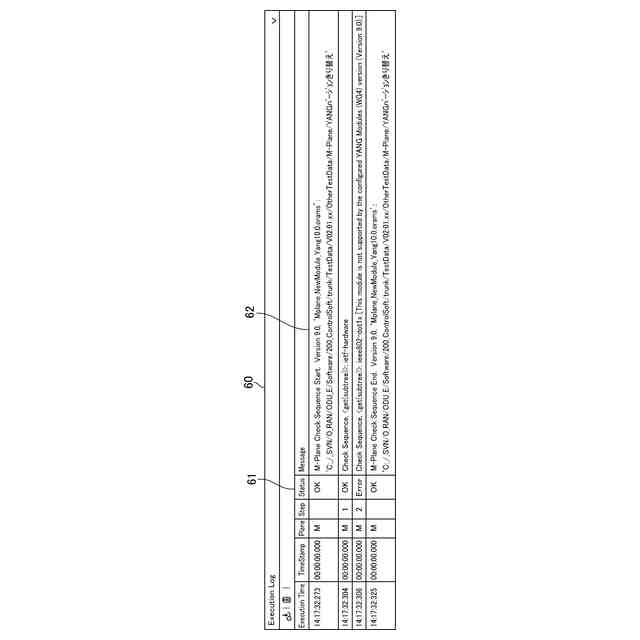

前記設定シーケンスデータは、前記無線ユニットを設定する手順を順に記述する１または複数のシーケンスから構成され、
前記判定部は、前記作成済みの設定シーケンスデータのシーケンスごとに、前記条件に適合するか否かを判定し、
前記表示部は、前記判定部により判定された結果を前記シーケンスごとに表示する、請求項１に記載の測定装置。
【請求項３】
前記データモデルは、機能のモジュールごとに規定されており、
前記条件抽出部は、前記設定シーケンスデータに課される条件を前記モジュールごとに抽出し、
前記判定部は、前記作成済みの設定シーケンスデータが前記条件に適合するか否かを前記モジュールごとに判定する、請求項２に記載の測定装置。
【請求項４】

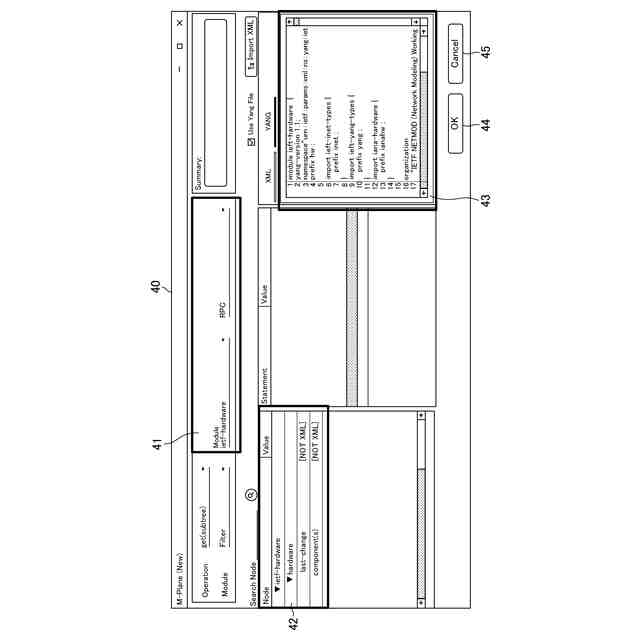

前記作成済みの設定シーケンスデータを、ユーザが修正可能なように前記表示部に表示させる設定シーケンスデータ修正部（１３４）をさらに備える、請求項１に記載の測定装置。
【請求項５】
前記データモデルはＹＡＮＧモデルであり、前記インタフェースはＮＥＴＣＯＮＦプロトコルベースの管理プレーンであり、前記設定シーケンスデータはＸＭＬ形式のデータである、請求項１に記載の測定装置。
【請求項６】

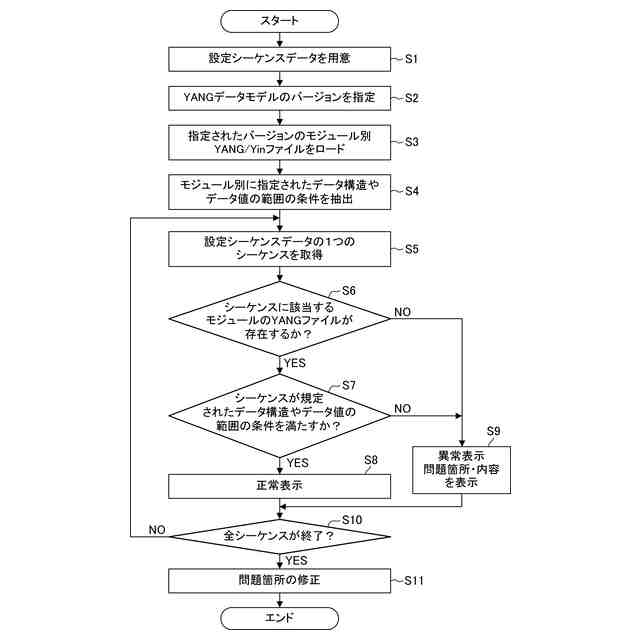

ＯｐｅｎＲＡＮ（Open Radio Access Network）の分散ユニットを模擬する分散ユニットエミュレータ(Ｏ－ＤＵエミュレータ)を用いてＯｐｅｎＲＡＮの無線ユニットの試験を行う測定方法であって、
前記分散ユニットエミュレータから所定のインタフェースを介して前記無線ユニットの設定シーケンスを実行するための設定シーケンスデータの基になるデータモデルのバージョンを指定するバージョン指定ステップと、
前記バージョン指定ステップにて指定されたバージョンのデータモデルに基づいて、前記設定シーケンスデータに課される条件を抽出する条件抽出ステップと、
作成済みの設定シーケンスデータが、前記条件抽出ステップで抽出された前記条件に適合するか否かを判定する判定ステップと、
前記判定ステップで判定された結果を表示部に表示する表示ステップと、
を含む測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、測定装置および測定方法に関するものであり、特に、Ｏ－ＲＡＮ、広義にはＯｐｅｎＲＡＮを構成する構成機器の試験を行なう測定装置および測定方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
５Ｇ（5th Generation）などの移動通信システムにおいてＲＡＮ（Radio Access Network）を構成する無線ユニット（ＲＵ：Radio Unit）、分散ユニット（ＤＵ：Distributed Unit）、中央ユニット（ＣＵ：Central Unit）は、機器間の通信インタフェースがベンダーによって異なっており、ベンダーの異なる機器を組み合わせてＲＡＮを構成することは困難であった。この問題を解消するため、ＲＡＮを構成要素ごとに分離し、組み合わせて利用できるようにするＯｐｅｎＲＡＮの概念に基づき、近年、機器間の通信インタフェースの仕様を標準化したオープンな無線アクセスネットワークとしてＯ－ＲＡＮ（Open Radio Access Network）が推進されている。
【０００３】
Ｏ－ＲＡＮに対応する各ベンダーは、Ｏ－ＲＡＮアライアンスにより策定されたＯ－ＲＡＮ規格に準拠した機器を開発し、異なるベンダーにより提供されている機器との間で相互接続試験を行う必要があり、通信事業者は、それらの機器を組み合わせて構成されるネットワークの試験を行う必要がある。
【０００４】
例えば、Ｏ－ＲＡＮを構成する構成機器（Ｏ－ＲＵ含む）の試験のためのテストケースを生成することのできる測定装置が開示されている（例えば、特許文献１参照）。テストケースは、テストの実行条件、テスト手順、入力および期待される出力など試験を遂行するための諸条件を指定するものである。
【０００５】
また、試験では、必要に応じて、測定対象機器のパラメータ設定やソフトウェア設定など、測定対象機器の設定操作を行う必要がある。
【０００６】
具体的には、Ｏ－ＲＡＮでは、基地局は中央ユニット（Ｏ－ＣＵ）、分散ユニット（Ｏ－ＤＵ）、無線ユニット（Ｏ－ＲＵ）により構成され、Ｏ－ＤＵとＯ－ＲＵ間のインタフェースはOpen Fronthaul Interfaceと呼ばれ、Open Fronthaul InterfaceにはＣ／Ｕ／Ｓ／Ｍプレーンと呼ばれるプロトコルが含まれる。Ｍプレーン（管理プレーン）はＯ－ＲＵのパラメータ設定、ソフトウェア設定、故障診断等の設定機能あるいは管理機能を担っており、ネットワーク管理用通信プロトコルのＮＥＴＣＯＮＦ（Network Configuration Protocol）によって実現される。
【０００７】
試験において測定対象がＯ－ＲＵの場合、Ｏ－ＲＵを設定するための「設定シーケンスデータ」を、Ｏ－ＤＵエミュレータからＮＥＴＣＯＮＦプロトコルに従って管理プレーンインタフェースを介してＯ－ＲＵに送信して、Ｏ－ＲＵの設定あるいは管理を行う。設定シーケンスデータは、ＮＥＴＣＯＮＦプロトコルの場合はＸＭＬ（Extensible Markup Language）形式で生成される。
【０００８】
設定シーケンスデータとしてＮＥＴＣＯＮＦのＸＭＬ形式のファイルを生成するためには、Ｏ－ＲＡＮアライアンス規格に規定されたＹＡＮＧ（Yet Another Next Generation）モデルのモジュール毎のＹＡＮＧファイルのフォーマットを理解し、ＹＡＮＧファイルで定義されているステートメントに従って設定シーケンスデータをＸＭＬ形式で記述する必要がある。
【先行技術文献】
【特許文献】
【０００９】
特開２０２３－１５００９２号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
ＹＡＮＧモデルには複数のバージョンが存在する（２０２４年３月現在、バージョン１．０－バージョン１４．０）。バージョンが上がると新しい機能が追加される。古いバージョンのＯ－ＲＵに合わせて作成した設定シーケンスデータ（設定シーケンスファイル）を新しいバージョンに対応したＯ－ＲＵで使用すると、機器の設定を正しく行うことができない問題が発生する。また、新しいバージョンに合わせて作成した設定シーケンスデータ（設定シーケンスファイル）を、古いバージョンに対応したＯ－ＲＵで使用する場合においても、機器の設定を正しく行うことができない問題が発生する。
（【００１１】以降は省略されています）
