公開番号2025153829
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056484
出願日2024-03-29
発明の名称物品検査装置およびその校正方法
出願人アンリツ株式会社
代理人弁理士法人有我国際特許事務所
主分類G01N 23/18 20180101AFI20251002BHJP(測定;試験)
要約【課題】個体間のX線検出特性のばらつきを低減させ得る物品検査装置の校正方法を実現し、高検査精度で均一な物品検査を実行可能な物品検査装置を提供する。

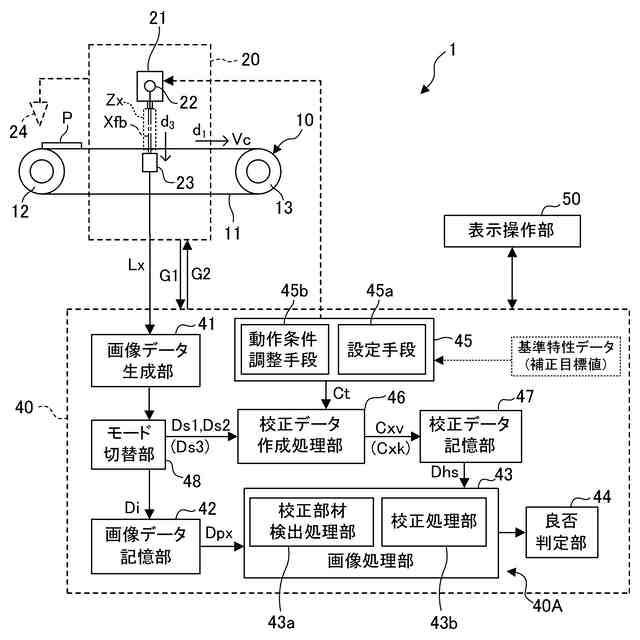

【解決手段】X線検査方式の物品検査装置であって、校正制御部は、物品Pが検査領域Zx内に無い搬入前状態で、複数のセンサ素子の出力Lxに基づく第1のX線画像の画像データDs1を生成する第1の撮像処理手段と、校正部材を検査領域Zx内に搬入した搬入後状態で出力信号Lxに基づく第2のX線画像の画像データDs2を生成する第2の撮像処理手段と、画像データDs1,Ds2と予め機種に固有に設定された補正目標値Ctとに基づいて、搬入前状態での複数のセンサ素子の出力信号Lxおよび搬入後状態での複数のセンサ素子の出力信号Lxをそれぞれの状態での補正目標値に対応する基準レベルに校正するための校正データDhsを生成する校正データ作成処理手段46,47とを有する。
【選択図】図1
特許請求の範囲【請求項１】
被検査物（Ｐ）を搬入する検査領域（Ｚｘ）にＸ線（Ｘｆｂ）を照射するとともに該検査領域を透過するＸ線を所定の配列方向に隣り合う複数のセンサ素子を有するＸ線検出器（２３）で検出してＸ線画像の画像データを生成する撮像部（２０）と、
前記撮像部で生成された画像データおよび予め設定された判定基準を用いて前記被検査物を検査する検査制御部（４１ないし４４）と、

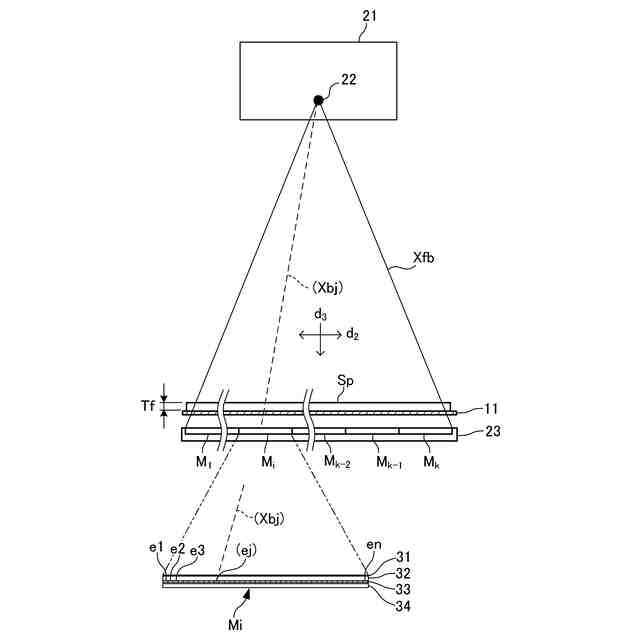

前記複数のセンサ素子の配列方向（ｄ２）の全域で前記検査領域に対するＸ線照射方向（ｄ３）に均一な厚さ（Ｔｆ）を有する校正部材（Ｓｐ）を用いて、前記校正部材を透過したＸ線に対する前記複数のセンサ素子の出力信号（Ｌｘ）を校正する校正制御部（４５ないし４７）と、を備えたＸ線検査方式の物品検査装置であって、
前記校正制御部は、
前記被検査物が前記検査領域内に無い搬入前状態で、前記複数のセンサ素子の出力信号に基づく第１のＸ線画像の画像データ（Ｄｓ１）を生成する第１の撮像処理手段（Ｓ２１）と、

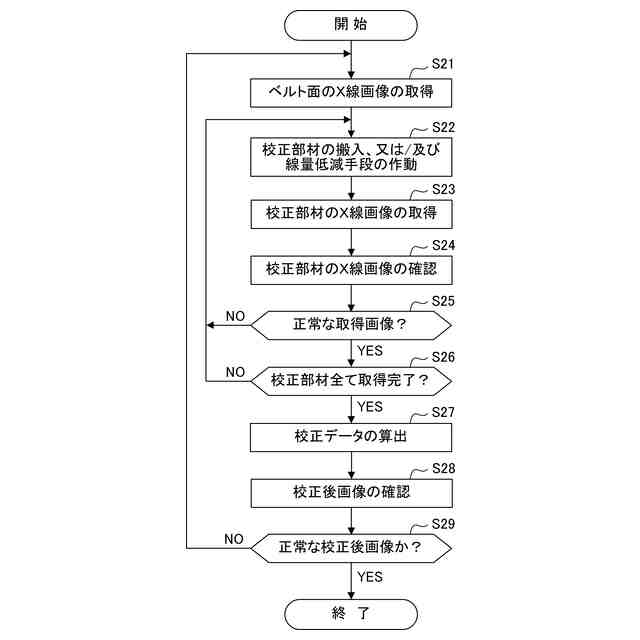

前記校正部材を前記検査領域内に搬入した搬入後状態で前記複数のセンサ素子の出力信号に基づく第２のＸ線画像の画像データ（Ｄｓ２）を生成する第２の撮像処理手段（Ｓ２２およびＳ２３）と、
前記第１のＸ線画像の画像データおよび前記第２のＸ線画像の画像データと予め機種に固有に設定された補正目標値（Ｃｔ）とに基づいて、前記搬入前状態での前記複数のセンサ素子の出力信号（Ｌｘ）および前記搬入後状態での前記複数のセンサ素子の出力信号をそれぞれの状態での前記補正目標値に対応する基準レベルに校正するための校正データ（Ｄｈｓ）を生成する校正データ作成処理手段（４６および４７）と、を有することを特徴とする物品検査装置。
続きを表示（約 1,900 文字）【請求項２】

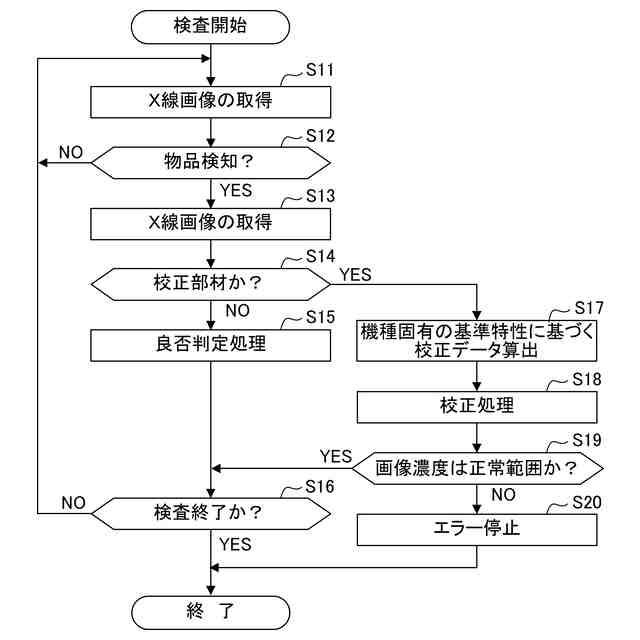

前記被検査物を検査する検査モードと、前記校正部材を使って前記複数のセンサ素子の出力信号を校正する校正モードと、を切り替え可能なモード切替手段（４８）をさらに備えることを特徴とする請求項１に記載の物品検査装置。
【請求項３】

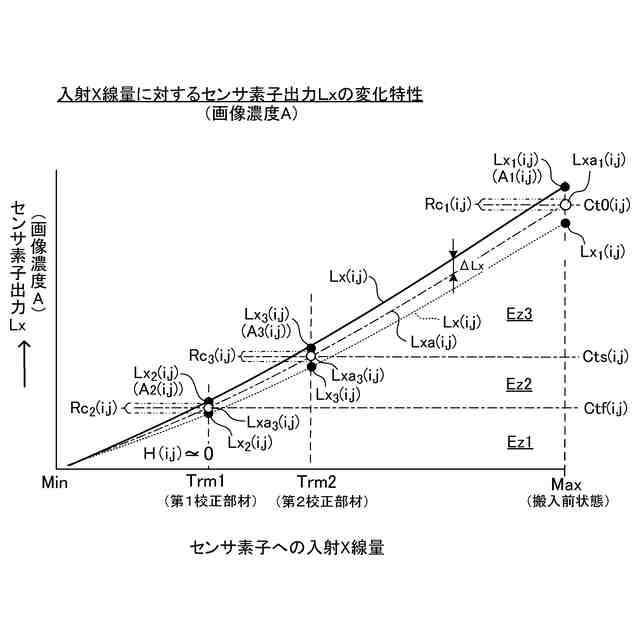

前記第１のＸ線画像の画像データに基づいて、前記搬入前状態での前記複数のセンサ素子の出力信号に基づく前記画像データのセンサ素子ごとの画像濃度（Ａ１（ｉ，ｊ））を第１の補正目標値（Ｃｔ０（ｉ，ｊ））に揃える第１の校正処理を実行するとともに、前記第１のＸ線画像の画像データおよび前記第２のＸ線画像の画像データに基づいて、前記搬入後状態での前記複数のセンサ素子の出力信号に基づく前記画像データのセンサ素子ごとの画像濃度（Ａ２（ｉ，ｊ））を第２の補正目標値（Ｃｔｆ（ｉ，ｊ））に揃える第２の校正処理を実行する校正処理部（４３ｂ）と、

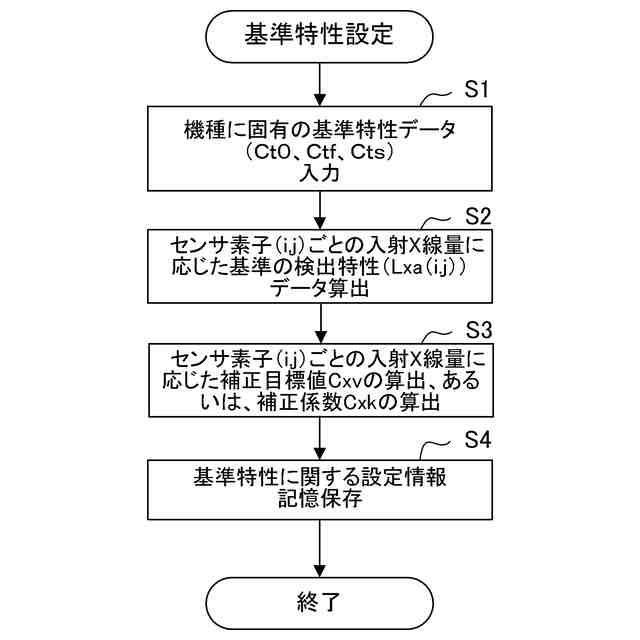

前記第１の補正目標値および前記第２の補正目標値のうち少なくとも前記第２の補正目標値が、前記第１の校正処理および前記第２の校正処理に先立って予め機種に固有の補正目標値として設定され、記憶されているメモリ（４７）と、をさらに備えることを特徴とする請求項１または２に記載の物品検査装置。
【請求項４】
前記撮像部は、前記Ｘ線を発生するＸ線照射源（２１）の一部にＸ線管（２２）を有し、前記校正処理部は、前記複数のセンサ素子の出力信号に基づく前記画像データのセンサ素子ごとの画像濃度（Ａ３（ｉ，ｊ））を第３の補正目標値（Ｃｔｓ（ｉ，ｊ））に揃える第３の校正処理を実行するようになっており、
前記校正データ作成処理手段が前記第３の校正処理を実行するときに前記Ｘ線管の管電圧を調整して、前記搬入前状態での前記複数のセンサ素子の出力信号に基づく前記画像データのセンサ素子ごとの画像濃度を前記第３の補正目標値に近付けるよう前記Ｘ線の照射強度を調整する出力調整手段（４５ｂ）が設けられていることを特徴とする請求項３に記載の物品検査装置。
【請求項５】
前記撮像部は、前記Ｘ線管の管電圧または前記Ｘ線の照射強度を多段階に調整可能であり、前記校正制御部は、前記第１の補正目標値を前記多段階のうち各段階の管電圧またはＸ線照射強度に応じた多段階の補正目標値に設定する多段設定手段（４５ａ）を有していることを特徴とする請求項４に記載の物品検査装置。
【請求項６】
前記校正制御部は、前記撮像部のＸ線照射源（２１）の交換または前記Ｘ線検出器の交換がなされたときに、前記第１の撮像処理手段、前記第２の撮像処理手段および前記校正データ作成処理手段を作動させて、前記校正データの生成を再度実行させることを特徴とする請求項１または２に記載の物品検査装置。
【請求項７】
被検査物（Ｐ）を搬入する検査領域（Ｚｘ）にＸ線（Ｘｆｂ）を照射するとともに該検査領域を透過するＸ線を所定の配列方向に隣り合う複数のセンサ素子を有するＸ線検出器（２３）で検出してＸ線画像の画像データを生成する撮像部（２０）と、前記撮像部で生成された画像データおよび予め設定された判定基準を用いて前記被検査物を検査する検査制御部（４１ないし４４）と、を備えたＸ線検査方式の物品検査装置に対して、前記複数のセンサ素子の配列方向の全域で前記検査領域に対するＸ線照射方向に均一な厚さ（Ｔｆ）を有する校正部材（Ｓｐ）を用いて、前記校正部材を透過したＸ線に対する前記複数のセンサ素子の出力信号（Ｌｘ）を校正する物品検査装置の校正方法であって、
前記被検査物が前記検査領域内に無い搬入前状態で前記複数のセンサ素子の出力信号に基づく第１のＸ線画像の画像データ（Ｄｓ１）を生成する第１の撮像工程（Ｓ２１）と、
前記校正部材を前記検査領域内に搬入した搬入後状態で前記複数のセンサ素子の出力信号に基づく第２のＸ線画像の画像データ（Ｄｓ２）を生成する第２の撮像工程（Ｓ２２およびＳ２３）と、
前記第１のＸ線画像の画像データおよび前記第２のＸ線画像の画像データと予め機種に固有に設定された補正目標値（Ｃｔ）とに基づいて、前記搬入前状態での前記複数のセンサ素子の出力信号および前記搬入後状態での前記複数のセンサ素子の出力信号をそれぞれの状態での前記補正目標値に対応する基準レベルに校正するための校正データ（Ｄｈｓ）を生成する校正データ作成工程（Ｓ２７）と、を含むことを特徴とする物品検査装置の校正方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物品検査装置およびその校正方法に関し、特にＸ線検出器を備えた物品検査装置およびそのＸ線検出器の出力を校正する物品検査装置の校正方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
Ｘ線（物品を透過する電磁波）を用いる物品検査装置においては、一般に、検査領域内の被検査物にＸ線が照射され、検査領域を透過したＸ線がＸ線検出器に入射し検出されることで、Ｘ線検出器から像検出信号が出力され、その出力信号を基にＸ線透過画像の画像データが生成されるようになっている。
【０００３】

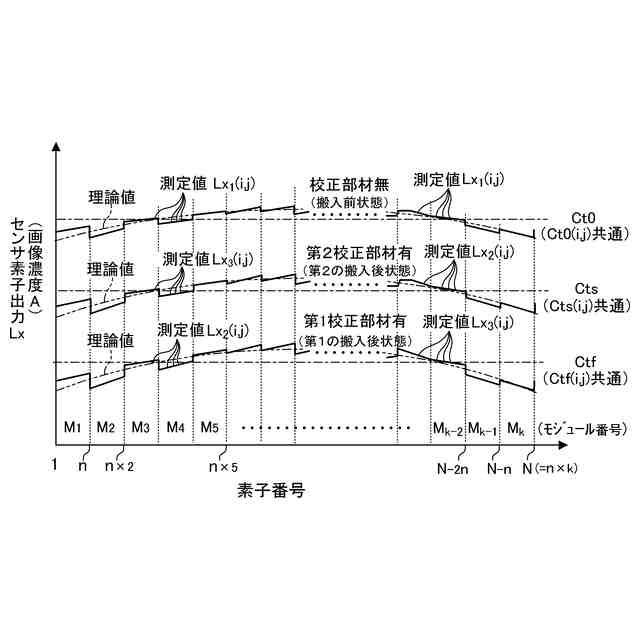

このような物品検査装置においては、フラットなアレイ状のセンサ素子群を有するＸ線検出器が用いられることが多いが、その場合、搬送ベルトや被検査物の厚さが一定であっても、Ｘ線検出器の各センサ素子に入射するＸ線の物質透過距離は、そのセンサ素子の位置が複数のセンサ素子の配列方向の中心から離れるほど大きくなるため、各センサ素子で受けるＸ線量がＸ線検出器の両端側で低下する傾向が生じる。
【０００４】
そこで、従来、被検査物の検査前に、Ｘ線検出器の各素子の出力に基づく検査画像の画像濃度レベルが一定値となるように、Ｘ線検出器の出力レベルの感度補正を行って、基準の画像濃度に対する検査画像のばらつきを抑え、Ｘ線透過画像のぼけや不要なグラデーション等を抑えるような校正処理がなされている。
【０００５】
この種の物品検査装置としては、例えば、Ｘ線検出器から出力される所定ライン数のライン走査画像の濃度データ全体の平均値を算出する第１の平均値算出手段と、Ｘ線検出器から出力される所定ライン数の濃度データの中から単体素子に対応する濃度データの平均値を素子ごとに算出する第２の平均値算出手段と、第１の平均値算出手段が算出した平均値から第２の平均値算出手段が算出した平均値を差し引いた差分データを素子ごとに算出する差分算出手段と、被検査物を含むＸ線検出器のラインごとの各素子の濃度データに対応する素子の差分データを差し引いてＸ線検出器からの濃度データを補正する補正手段とを備えたものが知られている（例えば、特許文献１参照）。
【０００６】
また、近年、入射Ｘ線をその線量に応じた出力信号に変換する方式として直接変換方式を採用したＸ線検出器が普及拡大してきている。この直接変換方式のＸ線検出器は、従来の間接変換方式のようにシンチレータを用いるのではなく、化合物半導体で構成されるＸ線センサ素子にＸ線を入射・吸収させてそのＸ線のエネルギー量に比例する電荷を発生させることで、高検出精度の出力信号を生成できるようになっている。
【０００７】
この種のＸ線検出器を搭載した物品検査装置としては、例えば搬送ベルト面とＸ線照射部の間に校正部材を介在させた場合におけるＸ線検出器の複数のセンサ素子の出力信号と、校正部材を介在させない場合におけるＸ線検出器の複数のセンサ素子の出力信号とを基に、それぞれに対応するＸ線画像の画像データから被検査物に適した校正条件を適時に設定できるように校正データを生成し、Ｘ線検出器の出力信号の校正精度を高めるようにしたものがある（例えば、特許文献２参照）。
【０００８】
あるいは、Ｘ線検出器の複数のセンサ素子に対するＸ線の入射条件を２種類以上に変更する入射条件変更手段を設けて、入射条件ごとにＸ線検出器の複数のセンサ素子の出力信号を基に生成される画像の濃度が均一になるように必要な校正データを作成するようにしたものも知られている（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００９】
特開２００５－９１０１６号公報
特開２０２２－１０９７７４号公報
特開２０１９－１２０１１号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
上述のような従来の物品検査装置にあっては、Ｘ線検出器に要求される走査ライン長やその走査ラインの並列数が機種により相違するため、センサ素子モジュールを必要個数だけ走査ライン方向に接合したり、走査ラインを並列させるよう複数のセンサ素子モジュールを複数列に並列配置したりして、Ｘ線検出器が構成されている。
（【００１１】以降は省略されています）
