公開番号2025147510
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047783
出願日2024-03-25
発明の名称測定装置および測定方法
出願人アンリツ株式会社
代理人弁理士法人有我国際特許事務所
主分類H04B 17/17 20150101AFI20250930BHJP(電気通信技術)
要約【課題】通信事業者によってO-RUの実行環境が異なっていても、O-DUエミュレータを用いてO-RUの起動を行うための起動シーケンスデータを簡単かつ確実に作成することができる測定装置を提供する。

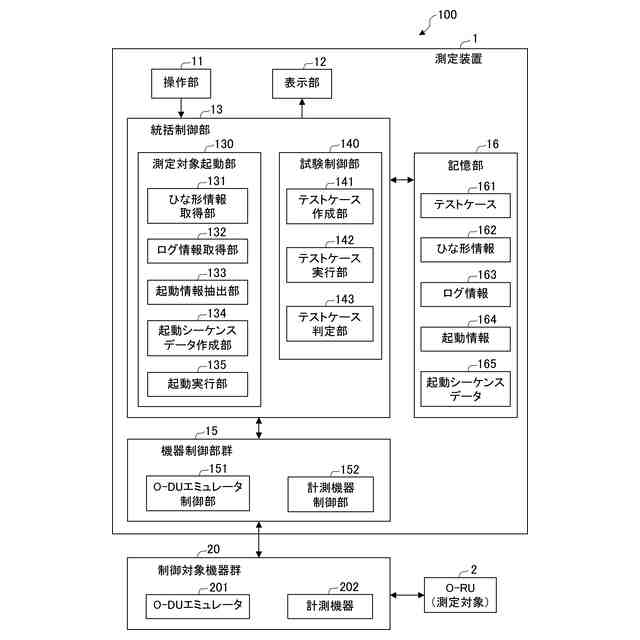

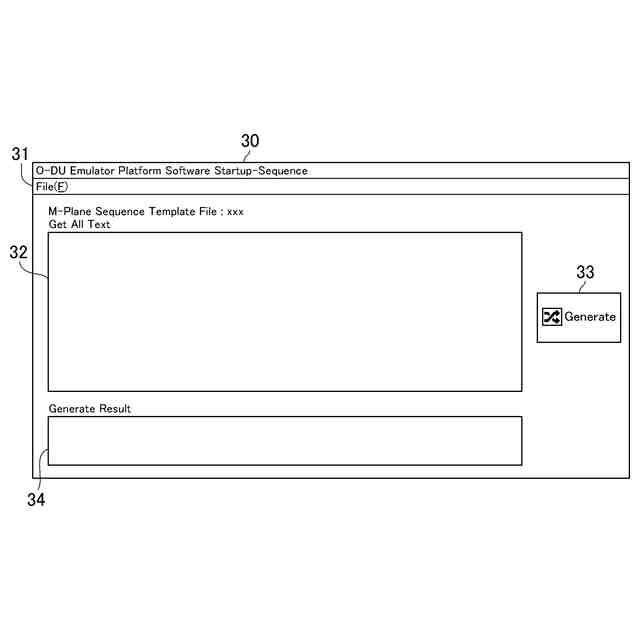

【解決手段】O-DUを模擬するO-DUエミュレータを用いてO-RUの試験を行う測定装置1であって、O-DUエミュレータから管理プレーンを介してO-RUの起動シーケンスを実行するための起動シーケンスデータのひな形の情報を取得するひな形情報取得部131と、O-RUからO-RUのログ情報を取得するログ情報取得部132と、O-RUのログ情報からO-RUの起動に関連する起動情報を抽出する起動情報抽出部133と、起動情報に基づいてひな形の情報からO-RUの起動シーケンスデータを生成する起動シーケンスデータ生成部134とを備える。
【選択図】図1
特許請求の範囲【請求項１】
ＯｐｅｎＲＡＮ（Open Radio Access Network）の分散ユニットを模擬する分散ユニットエミュレータ（Ｏ－ＤＵエミュレータ）を用いてＯｐｅｎＲＡＮの無線ユニットの試験を行う測定装置（１）であって、
前記分散ユニットエミュレータから所定のインタフェースを介して前記無線ユニットの起動シーケンスを実行するための起動シーケンスデータのひな形の情報を取得するひな形情報取得部（１３１）と、
前記無線ユニットから前記無線ユニットのログ情報を取得するログ情報取得部（１３２）と、
前記無線ユニットの前記ログ情報から前記無線ユニットの前記起動シーケンスに関連する起動情報を抽出する起動情報抽出部（１３３）と、

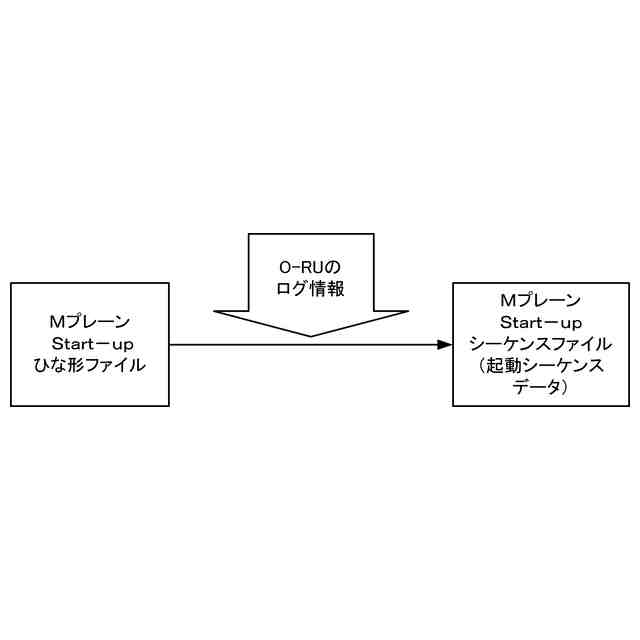

前記起動情報に基づいて前記ひな形の情報から前記無線ユニットの前記起動シーケンスデータを生成する起動シーケンスデータ生成部（１３４）と、
を備える測定装置。
続きを表示（約 890 文字）【請求項２】
前記起動シーケンスデータを用いて前記分散ユニットエミュレータから前記無線ユニットに前記起動シーケンスを実行させる起動実行部（１３５）をさらに備える、請求項１に記載の測定装置。
【請求項３】
前記起動シーケンスデータは、前記無線ユニットを起動する手順を順に記述する１または複数のシーケンスから構成され、
前記起動シーケンスデータ生成部は、前記シーケンスごとに、前記起動情報に基づいて前記ひな形のシーケンスから前記起動シーケンスデータの対応するシーケンスを生成する、請求項１に記載の測定装置。
【請求項４】
前記起動情報は、前記無線ユニットの動作周波数、帯域幅、ＩＰアドレス、およびＭＡＣアドレスの少なくとも１つを含む、請求項１に記載の測定装置。
【請求項５】
前記起動シーケンスデータは、前記分散ユニットエミュレータと前記無線ユニットとの間でＮＥＴＣＯＮＦプロトコルベースの管理プレーンを介して送受信される、ＹＡＮＧモデルを基にしたＸＭＬ形式のデータである、請求項１に記載の測定装置。
【請求項６】
ＯｐｅｎＲＡＮ（Open Radio Access Network）の分散ユニットを模擬する分散ユニットエミュレータ（Ｏ－ＤＵエミュレータ）を用いてＯｐｅｎＲＡＮの無線ユニットの試験を行う測定方法であって、

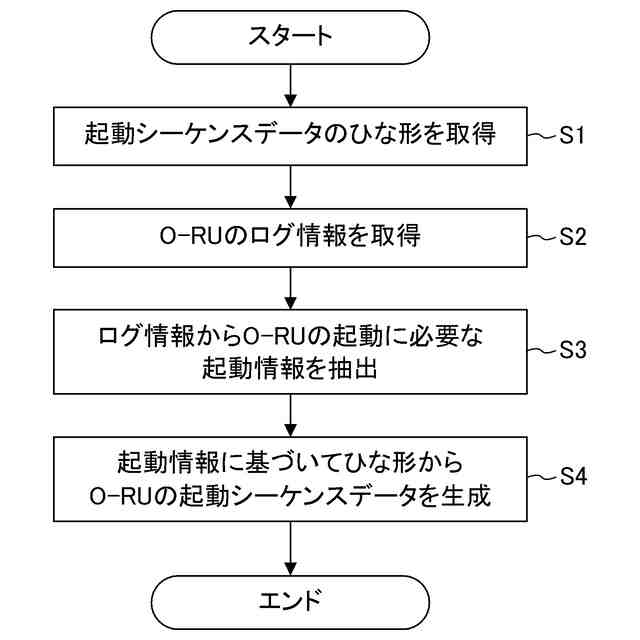

前記分散ユニットエミュレータから所定のインタフェースを介して前記無線ユニットの起動シーケンスを実行するための起動シーケンスデータのひな形の情報を取得するひな形情報取得ステップと、
前記無線ユニットから前記無線ユニットのログ情報を取得するログ情報取得ステップと、
前記無線ユニットの前記ログ情報から前記無線ユニットの前記起動シーケンスに関連する起動情報を抽出する起動情報抽出ステップと、
前記起動情報に基づいて前記ひな形の情報から前記無線ユニットの前記起動シーケンスデータを生成する起動シーケンスデータ生成ステップと、
を含む測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、測定装置および測定方法に関するものであり、特に、Ｏ－ＲＡＮ、広義にはＯｐｅｎＲＡＮを構成する構成機器の試験を行なう測定装置および測定方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
５Ｇ（5th Generation）などの移動通信システムにおいてＲＡＮ（Radio Access Network）を構成する無線ユニット（ＲＵ：Radio Unit）、分散ユニット（ＤＵ：Distributed Unit）、中央ユニット（ＣＵ：Central Unit）は、機器間の通信インタフェースがベンダーによって異なっており、ベンダーの異なる機器を組み合わせてＲＡＮを構成することは困難であった。この問題を解消するため、ＲＡＮを構成要素ごとに分離し、組み合わせて利用できるようにするＯｐｅｎＲＡＮの概念に基づき、近年、機器間の通信インタフェースの仕様を標準化したオープンな無線アクセスネットワークとしてＯ－ＲＡＮ（Open Radio Access Network）が推進されている。
【０００３】
Ｏ－ＲＡＮに対応する各ベンダーは、Ｏ－ＲＡＮアライアンスにより策定されたＯ－ＲＡＮ規格に準拠した機器を開発し、異なるベンダーにより提供されている機器との間で相互接続試験を行う必要があり、通信事業者は、それらの機器を組み合わせて構成されるネットワークの試験を行う必要がある。
【０００４】
例えば、Ｏ－ＲＡＮを構成する構成機器（Ｏ－ＲＵ含む）の試験のためのテストケースを生成することのできる測定装置が開示されている（例えば、特許文献１参照）。テストケースは、テストの実行条件、テスト手順、入力および期待される出力など試験を遂行するための諸条件を指定するものである。
【０００５】
また、試験では、必要に応じて、測定対象機器のパラメータ設定やソフトウェア設定など、測定対象機器の設定操作を行う必要がある。
【０００６】
具体的には、Ｏ－ＲＡＮでは、基地局は中央ユニット（Ｏ－ＣＵ）、分散ユニット（Ｏ－ＤＵ）、無線ユニット（Ｏ－ＲＵ）により構成され、Ｏ－ＤＵとＯ－ＲＵ間のインタフェースはOpen Fronthaul Interfaceと呼ばれ、Open Fronthaul InterfaceにはＣ／Ｕ／Ｓ／Ｍプレーンと呼ばれるプロトコルが含まれる。Ｍプレーン（管理プレーン）はＯ－ＲＵのパラメータ設定、ソフトウェア設定、故障診断等の設定機能あるいは管理機能を担っており、ネットワーク管理用通信プロトコルのＮＥＴＣＯＮＦ（Network Configuration Protocol）によって実現される。
【０００７】
試験において測定対象がＯ－ＲＵの場合、Ｏ－ＲＵを設定するための「設定シーケンスデータ」を、Ｏ－ＤＵエミュレータからＮＥＴＣＯＮＦプロトコルに従って管理プレーンインタフェースを介してＯ－ＲＵに送信して、Ｏ－ＲＵの設定あるいは管理を行う。設定シーケンスデータは、ＮＥＴＣＯＮＦプロトコルの場合はＸＭＬ（Extensible Markup Language）形式で生成される。
【０００８】
設定シーケンスデータとしてＮＥＴＣＯＮＦのＸＭＬ形式のファイルを生成するためには、Ｏ－ＲＡＮアライアンス規格に規定されたＹＡＮＧ（Yet Another Next Generation）モデルのモジュール毎のＹＡＮＧファイルのフォーマットを理解し、ＹＡＮＧファイルで定義されているステートメントに従って設定シーケンスデータをＸＭＬ形式で記述する必要がある。
【０００９】
また、試験においては、まず測定対象のＯ－ＲＵの起動シーケンスを実行する。この起動シーケンスに関しても、Ｍプレーン規格（Ｏ－ＲＡＮ．ＷＧ４．ＭＰ．０－ｖ１０．００）の「６ “Ｓｔａｒｔ－ｕｐ” ｉｎｓｔａｌｌａｔｉｏｎ」に手順が規定されている。“Ｓｔａｒｔ－ｕｐ”（以下、「起動」ともいう）の手順では、Ｏ－ＲＵの電源投入からサービス開始までの全体的な起動メカニズムが規定されている。
【先行技術文献】
【特許文献】
【００１０】
特開２０２３－１５００９２号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
