公開番号2025140567
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040049
出願日2024-03-14
発明の名称物品検査装置
出願人アンリツ株式会社
代理人個人,個人
主分類G01N 23/18 20180101AFI20250919BHJP(測定;試験)
要約【課題】被検査物を安定して搬送しながら検査することができる。
【解決手段】物品検査装置1は、検査領域となる隙間Sを挟んで配置されて被検査物を搬送する上流側コンベア4及び下流側コンベア5と、検査領域を通過する被検査物の検査を行う検査部6とを備える。上流側コンベア4及び下流側コンベア5は、複数のローラ11,14と複数のローラ11,14に巻回される搬送ベルト13,16とをそれぞれ有する。上流側コンベア4及び下流側コンベア5の複数のローラ11,14のうち、隙間S側に配置されるローラは、他のローラよりも小径で上下に並んで配置される2つの小径ローラ11a,14aからなる。
【選択図】図1
特許請求の範囲【請求項１】
検査領域となる隙間（Ｓ）を挟んで配置されて被検査物を搬送する上流側コンベア（４）及び下流側コンベア（５）と、前記検査領域を通過する前記被検査物の検査を行う検査部（６）とを備えた物品検査装置（１）において、
前記上流側コンベア及び前記下流側コンベアは、複数のローラ（１１，１４）と該複数のローラに巻回される搬送ベルト（１３，１６）とをそれぞれ有し、
前記上流側コンベア及び前記下流側コンベアの前記複数のローラのうち前記隙間側に配置されるローラは、他のローラよりも小径で上下に並んで配置される２つの小径ローラ（１１ａ，１４ａ）であることを特徴とする物品検査装置。
続きを表示（約 330 文字）【請求項２】
前記上流側コンベア（４）及び前記下流側コンベア（５）の搬送ベルト（１３，１６）が前記隙間（Ｓ）で平行となるように前記２つの小径ローラ（１１ａ，１４ａ）が配置されることを特徴とする請求項１に記載の検査装置。
【請求項３】
前記上流側コンベア（４）及び前記下流側コンベア（５）それぞれの前記２つの小径ローラ（１１ａ，１４ａ）の径が同一であることを特徴とする請求項１に記載の検査装置。
【請求項４】
前記検査部（６）は、Ｘ線源（６ａ）から前記被検査物に対し照射したＸ線が前記隙間（Ｓ）を通過するように配置して前記被検査物を透過したＸ線を検出する検出部（６ｂ）を備えたことを特徴とする請求項１～３の何れかに記載の検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被検査物としての物品をコンベアで搬送させながら検査を行う物品検査装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

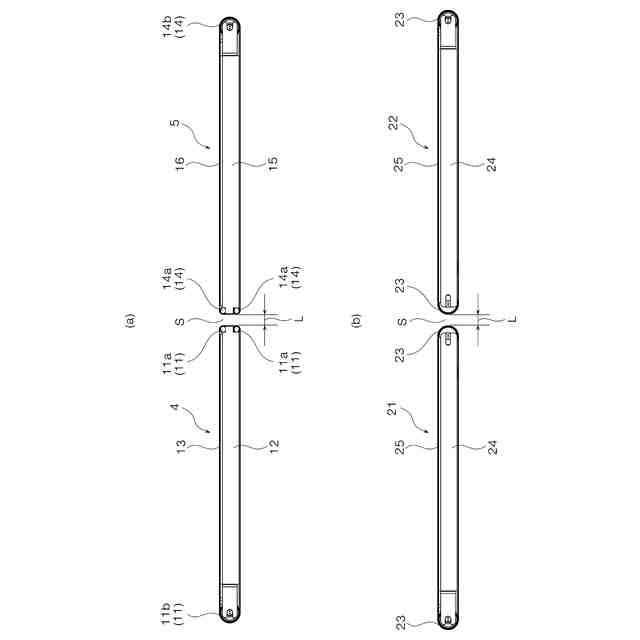

従来、被検査物としての物品をコンベアで搬送させながら検査を行う物品検査装置としては、例えば下記特許文献１や特許文献２等に開示されるＸ線検査装置が知られている。特許文献１や特許文献２に開示されるＸ線検査装置は、図２（ｂ）に示すように、上流側コンベア２１と下流側コンベア２２が所定の隙間Ｓをおいて対向配置されている。上流側コンベア２１と下流側コンベア２２は、それぞれ上流側及び下流側のローラが同一径のローラ２３からなり、各ローラ２３の両端が支持部材２４に支持された状態でローラ２３に搬送ベルト２５が巻回されている。そして、被検査物が上流側コンベア２１から下流側コンベア２２に受け渡されて隙間Ｓを通過する間に被検査物の検査を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０３９８９４号公報
特開２０１９－００７８５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１や特許文献２を含む従来のＸ線検査装置において、短長搬送物を被検査物として個包装等の検査を行う場合、被検査物を搬送するコンベアのローラを単に小さくするだけでは搬送ベルトの強度と屈曲率（曲げ具合：ローラと接触するベルト面の面積の割合）の限界から、上流側コンベアと下流側コンベアの搬送ベルト上の乗り継ぎ間の距離を縮めることができなかった。このため、結果としてローラの径を大きくせざるを得ず、短長搬送物の個包装等による被検査物の検査では、乗り継ぎの際に被検査物がドリフトして正確に検査することができず検査精度に影響を与えるという問題があった。この問題は、被検査物が短長搬送物に限らず、被検査物の底が円形状の場合でも生じ、これらの被検査物を安定して搬送しながら検査することができる物品検査装置の提供が望まれていた。
【０００５】
そこで、本発明は上記問題点に鑑みてなされたものであって、被検査物を安定して搬送しながら検査することができる物品検査装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の請求項１に記載された物品検査装置は、検査領域となる隙間Ｓを挟んで配置されて被検査物を搬送する上流側コンベア４及び下流側コンベア５と、前記検査領域を通過する前記被検査物の検査を行う検査部６とを備えた物品検査装置１において、
前記上流側コンベア及び前記下流側コンベアは、複数のローラ１１，１４と該複数のローラに巻回される搬送ベルト１３，１６とをそれぞれ有し、
前記上流側コンベア及び前記下流側コンベアの前記複数のローラのうち前記隙間側に配置されるローラは、他のローラよりも小径で上下に並んで配置される２つの小径ローラ１１ａ，１４ａであることを特徴とする。
【０００７】
本発明の請求項２に記載された物品検査装置は、請求項１の物品検査装置において、

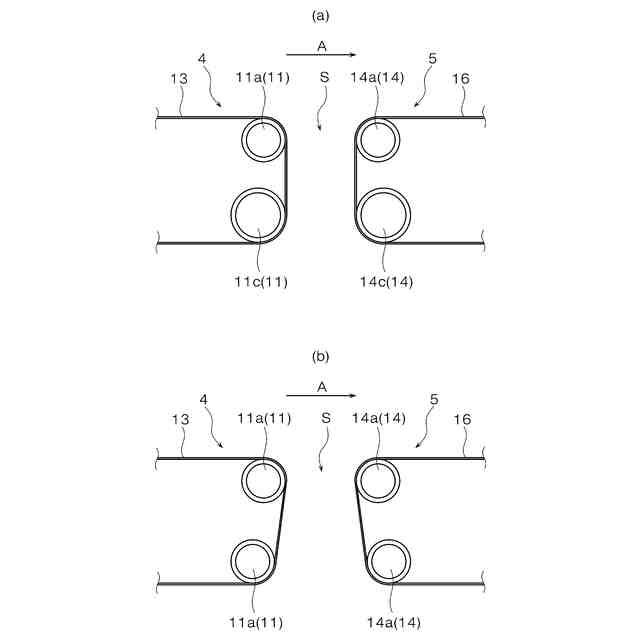

前記上流側コンベア４及び前記下流側コンベア５の搬送ベルト１３，１６が前記隙間Ｓで平行となるように前記２つの小径ローラ１１ａ，１４ａが配置されることを特徴とする。
【０００８】
本発明の請求項３に記載された物品検査装置は、請求項１の物品検査装置において、
前記上流側コンベア４及び前記下流側コンベア５それぞれの前記２つの小径ローラ１１ａ，１４ａの径が同一であることを特徴とする。
【０００９】
本発明の請求項４に記載された物品検査装置は、請求項１～３の何れかの物品検査装置において、
前記検査部６は、Ｘ線源６ａから前記被検査物に対し照射したＸ線が前記隙間Ｓを通過するように配置して前記被検査物を透過したＸ線を検出する検出部６ｂを備えたことを特徴とする。
【発明の効果】
【００１０】
本発明によれば、検査領域の被検査物の乗り継ぎ不良や揺れを低減し、底が円形状の場合を含む短長搬送物による被検査物の搬送が安定し、搬送不良における生産ラインのダウンタイムを低減することができる。また、搬送姿勢でコンベア間を乗り継ぎさせて高精度の検査を行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
