公開番号2025121816
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024137571
出願日2024-08-19
発明の名称システム
出願人株式会社辰巳菱機
代理人個人
主分類G01W 1/02 20060101AFI20250813BHJP(測定;試験)
要約【課題】容易に試験対象領域の情報取得が可能なシステムなどを提供する。
【解決手段】システムは、温度と振動と音と湿度と気圧と空気中の特定物質の少なくとも1つを検知するセンサーを複数含む検知装置を複数有する検知部と、前記複数の検知装置のそれぞれから受信した、前記センサーで得られた情報に基づいて、所定の画面を表示可能な情報を出力する集計部とを備える。前記複数の検知装置の少なくとも1つは、サーバー装置の排気口がある面と対向する領域に設けられる。前記検知装置の前記複数のセンサーは、上下方向に3つ以上並べられる。

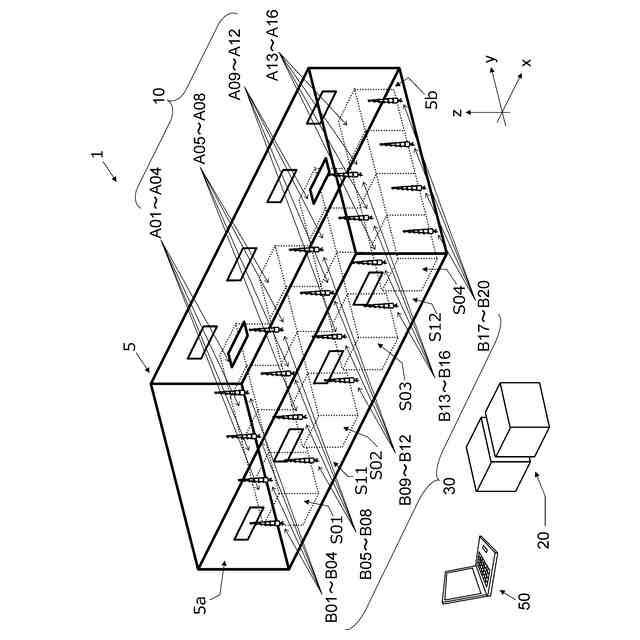

【選択図】図1

特許請求の範囲【請求項１】
温度と振動と音と湿度と気圧と空気中の特定物質の少なくとも１つを検知するセンサーを複数含む検知装置を複数有する検知部と、
前記複数の検知装置のそれぞれから受信した、前記センサーで得られた情報に基づいて、所定の画面を表示可能な情報を出力する集計部とを備え、
前記検知装置の前記複数のセンサーは、上下方向に３つ以上並べられる、システム。
続きを表示（約 1,100 文字）【請求項２】

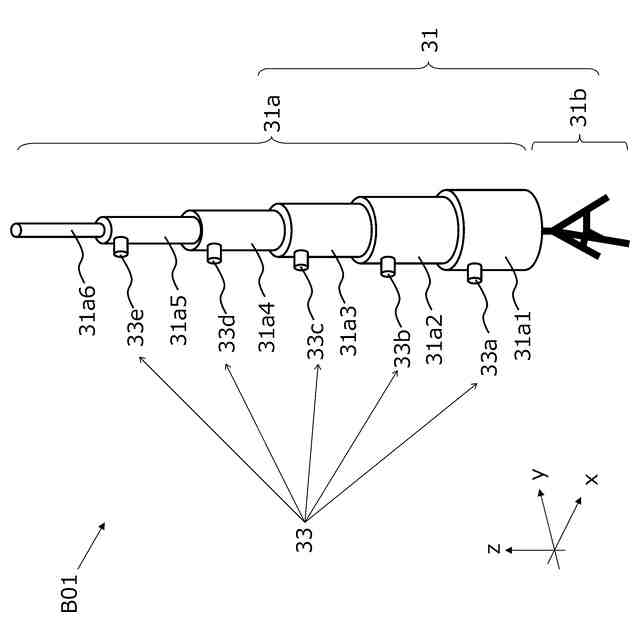

前記検知装置の前記複数のセンサーは、伸縮可能な部材に保持される、請求項１に記載のシステム。
【請求項３】
前記複数の検知装置の少なくとも１つは、サーバー装置の排気口がある面と対向する領域に設けられる、請求項１に記載のシステム。
【請求項４】

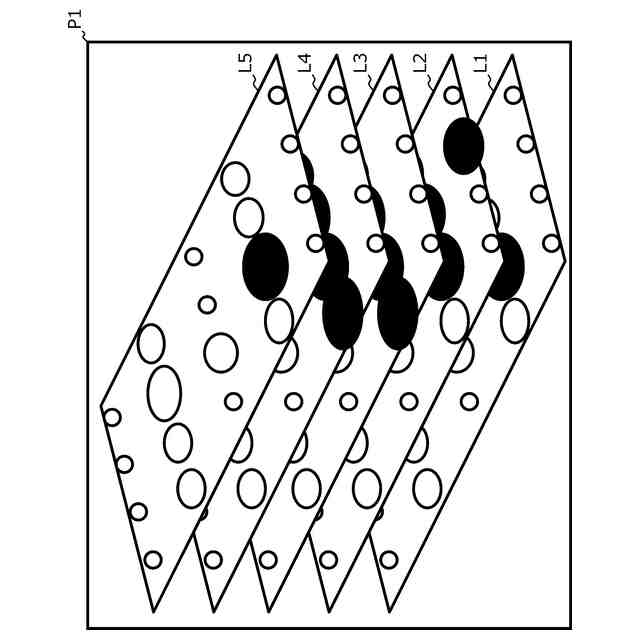

前記所定の画面は、前記検知装置の前記複数のセンサーのうち、第１高さに設けられたセンサーで得られた情報に基づく第１分布図、前記第１高さよりも高い第２高さに設けられたセンサーで得られた情報に基づく第２分布図、前記第２高さよりも高い第３高さに設けられたセンサーで得られた情報に基づく第３分布図を含む、請求項３に記載のシステム。
【請求項５】
前記複数のセンサーで得られた情報は、センサーの高さ別に、クラウドストレージを介して、前記集計部に送信される、請求項４に記載のシステム。
【請求項６】
前記集計部よりも前記検知部から離れた場所に設けられた他の情報端末を更に備え、
前記集計部は、前記所定の画面を表示可能な情報を、クラウドストレージを介して、前記他の情報端末に出力し、
前記他の情報端末は、前記所定の画面を表示する、請求項１に記載のシステム。
【請求項７】
前記他の情報端末が、前記所定の画面を表示した状態で、前記集計部が、前記所定の画面を表示可能な情報の更新を行って、前記更新を行った情報を前記クラウドストレージにアップロードした場合には、前記他の情報端末は、前記更新を行った情報に基づいて、前記所定の画面を表示し、
前記集計部は、前記複数のセンサーのうちの幾つかで得られた情報が得られた時に前記更新を行う、請求項６に記載のシステム。
【請求項８】
電気機器に流れる電流、前記電気機器に印加された電圧、前記電気機器が消費する電力の少なくとも１つを検知するセンサーを複数含む検知装置を複数有する検知部と、
前記複数の検知装置のそれぞれから受信した、前記センサーで得られた情報に基づいて、所定の画面を表示可能な情報を出力する集計部とを備え、
前記検知装置の前記複数のセンサーは、上下方向に３つ以上並べられ、
前記複数のセンサーのうち、下段のセンサーが、前記電気機器のうち下段のものに関する電流と電圧と電力の少なくとも１つを検知し、中段のセンサーが、前記電気機器のうち中段のものに関する電流と電圧と電力の少なくとも１つを検知し、上段のセンサーが、前記電気機器のうち上段のものに関する電流と電圧と電力の少なくとも１つを検知する、システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サーバー設置領域の動作試験のシステムなどに関する。
続きを表示（約 770 文字）【背景技術】
【０００２】
従来、特許文献１のように、各部の状態を検知して運転制御（オフ制御）を行う負荷試験装置などが提案されている。
【先行技術文献】
【特許文献】
【０００３】
特許５５５１３２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、空調設備の負荷試験に対応するには十分でなかった。
【０００５】
したがって本発明の目的は、容易に試験対象領域の情報取得が可能なシステムなどを提供することである。
【課題を解決するための手段】
【０００６】
本発明に係るシステムは、温度と振動と音と湿度と気圧と空気中の特定物質の少なくとも１つを検知するセンサーを複数含む検知装置を複数有する検知部と、前記複数の検知装置のそれぞれから受信した、前記センサーで得られた情報に基づいて、所定の画面を表示可能な情報を出力する集計部とを備える。
前記検知装置の前記複数のセンサーは、上下方向に３つ以上並べられる。
【０００７】
異なる高さの３箇所以上で、温度などの情報を検知することで、容易に試験対象領域の温度分布などの情報取得を行うことが可能になる。
【０００８】
好ましくは、前記検知装置の前記複数のセンサーは、伸縮可能な部材に保持される。
【０００９】
伸縮可能な部材にセンサーが保持されるので、検知装置の持ち運びや試験対象領域への設置を容易に行える。
【００１０】
また、好ましくは、前記複数の検知装置の少なくとも１つは、サーバー装置の排気口がある面と対向する領域に設けられる。
（【００１１】以降は省略されています）
