公開番号2025123840
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019557
出願日2024-02-13
発明の名称サンプリング装置
出願人株式会社カワタ
代理人個人
主分類G01N 1/04 20060101AFI20250818BHJP(測定;試験)
要約【課題】粉粒体の輸送経路上に配置されるサンプリング装置であって、簡易な構成でサンプルを取得可能なサンプリング装置を提供する。

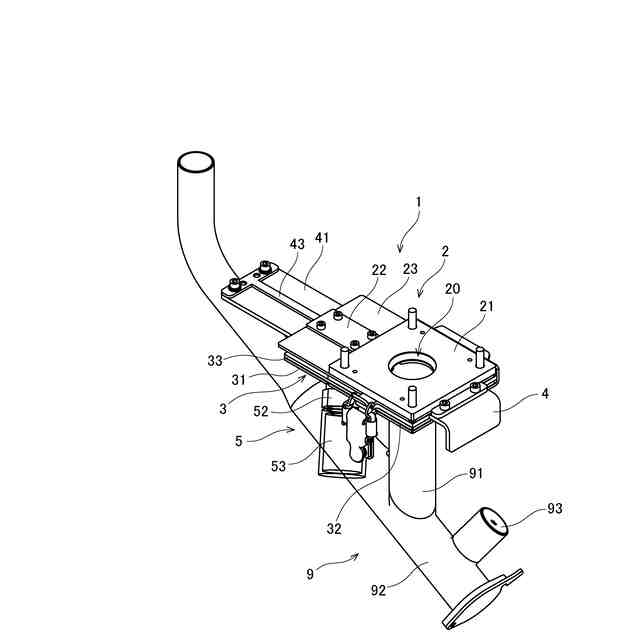

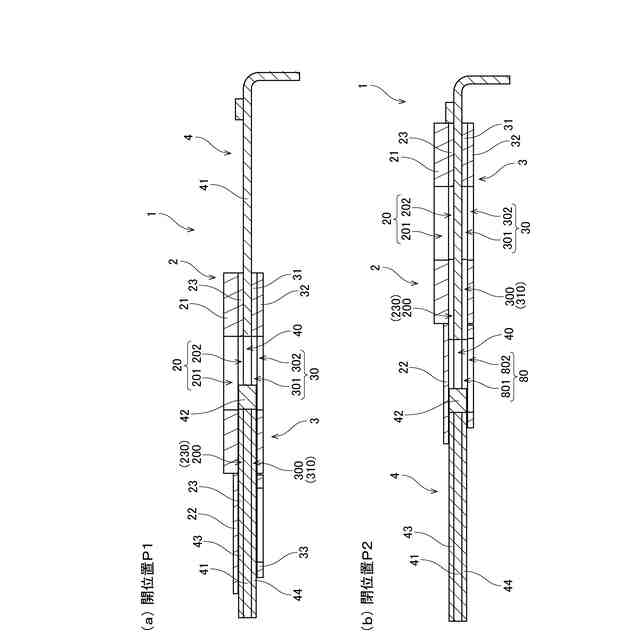

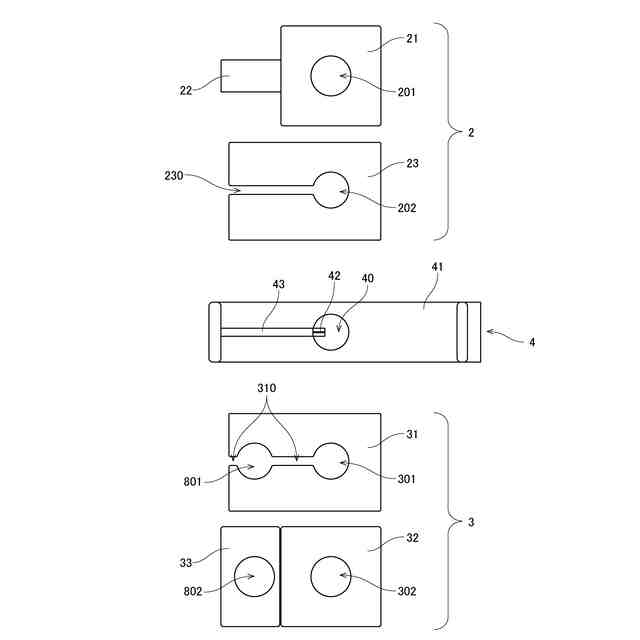

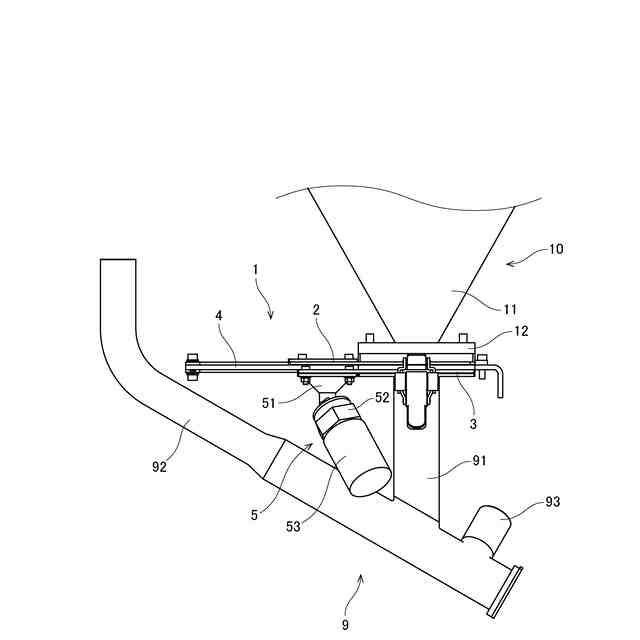

【解決手段】サンプリング装置1は、開位置P1と閉位置P2との間でスライド移動可能な板状弁体4と、板状弁体4の上方に配置される上板2と、板状弁体4の下方に配置される下板3と、粉粒体を収集するサンプル収集部5とを有する。板状弁体4は、平板上の弁体本体41と、上下に貫通する通過孔40とを有する。上板2は上側輸送孔20を有する。下板3は下側輸送孔30とサンプリング孔80とを有する。開位置P1において、上側輸送孔20、通過孔40および下側輸送孔30が上下に重なる。閉位置P2において、上側輸送孔20および下側輸送孔30は閉塞され、通過孔40およびサンプリング孔80が上下に重なる。サンプル収集部5は、サンプリング孔80から下方へ落下する粉粒体を収集する。
【選択図】図5
特許請求の範囲【請求項１】
上方から下方へと粉粒体を輸送する輸送経路に介挿されるサンプリング装置であって、
開位置と閉位置との間で水平方向であるスライド方向にスライド移動可能な板状弁体と、
前記板状弁体の上方に配置される上板と、
前記板状弁体の下方に配置される下板と、
前記下板の下方において前記粉粒体を収集するサンプル収集部と、
を有し、
前記板状弁体は、
平板状の弁体本体と、
前記弁体本体を上下に貫通する通過孔と、
を有し、
前記上板は、上下に貫通する上側輸送孔を有し、
前記下板は、
上下に貫通し、前記上側輸送孔と上下方向に重なる下側輸送孔と、
上下に貫通するサンプリング孔と、
を有し、
前記板状弁体が前記開位置に配置されると、前記上側輸送孔、前記通過孔および前記下側輸送孔が上下方向に重なり、
前記板状弁体が前記閉位置に配置されると、前記上側輸送孔および前記下側輸送孔は前記弁体本体によって塞がれるとともに、前記通過孔および前記サンプリング孔が上下方向に重なり、
前記サンプル収集部は、前記サンプリング孔から下方へ落下する前記粉粒体を収集する、サンプリング装置。
続きを表示（約 480 文字）【請求項２】
請求項１に記載のサンプリング装置であって、
前記粉粒体は、樹脂ペレットである、サンプリング装置。
【請求項３】
請求項１に記載のサンプリング装置であって、
前記上側輸送孔は、粉粒体供給源と接続され、
前記粉粒体供給源は、前記粉粒体を加熱乾燥する乾燥処理装置である、サンプリング装置。
【請求項４】
請求項１に記載のサンプリング装置であって、
前記サンプル収集部は、
前記サンプリング孔から下方へ落下する前記粉粒体を貯留する収集容器
を有する、サンプリング装置。
【請求項５】
請求項４に記載のサンプリング装置であって、
前記収集容器は透明である、サンプリング装置。
【請求項６】
請求項１ないし請求項５のいずれか一項に記載のサンプリング装置であって、
前記板状弁体は、
前記通過孔の前記スライド方向一方側から、前記通過孔内に、前記スライド方向他方側に延びる突起
をさらに有する、サンプリング装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉粒体の輸送経路上に配置されるサンプリング装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、粉粒体に対して乾燥処理等の処理を行った場合、処理後の粉粒体は、処理ユニットから貯留容器や次の処理ユニットへ輸送される。このような場合に、処理ユニットにおける処理後の粉粒体の一部をサンプリングして品質を確認するために、粉粒体の搬送経路上にサンプルを取り出すためのサンプリング装置を備える場合がある。輸送経路上に備えられるサンプリング装置は、例えば、特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０４－３１６８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のサンプリング装置は、計量穴を形成したマステーブルを回転させるロータリ式のサンプリング装置である。この装置は、複雑な機構のためコストがかかるとともに、マステーブルをロータリアクチュエータで回転させるため、ロータリアクチュエータへの電力の供給の必要がある。また、この装置では、マステーブルが輸送経路である材料排出路に組み込まれているため、既存の輸送経路に対して後から追加することが難しい。
【０００５】
本発明の目的は、粉粒体の輸送経路上に配置されるサンプリング装置であって、簡易な構成でサンプルを取得可能なサンプリング装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本願の第１発明は、上方から下方へと粉粒体を輸送する輸送経路に介挿されるサンプリング装置であって、開位置と閉位置との間で水平方向であるスライド方向にスライド移動可能な板状弁体と、前記板状弁体の上方に配置される上板と、前記板状弁体の下方に配置される下板と、前記下板の下方において前記粉粒体を収集するサンプル収集部と、を有し、前記板状弁体は、平板状の弁体本体と、前記弁体本体を上下に貫通する通過孔と、を有し、前記上板は、上下に貫通する上側輸送孔を有し、前記下板は、上下に貫通し、前記上側輸送孔と上下方向に重なる下側輸送孔と、上下に貫通するサンプリング孔と、を有し、前記板状弁体が前記開位置に配置されると、前記上側輸送孔、前記通過孔および前記下側輸送孔が上下方向に重なり、前記板状弁体が前記閉位置に配置されると、前記上側輸送孔および前記下側輸送孔は前記弁体本体によって塞がれるとともに、前記通過孔および前記サンプリング孔が上下方向に重なり、前記サンプル収集部は、前記サンプリング孔から下方へ落下する前記粉粒体を収集する。
【０００７】
本願の第２発明は、第１発明のサンプリング装置であって、前記粉粒体は、樹脂ペレットである。
【０００８】
本願の第３発明は、第１発明または第２発明のサンプリング装置であって、前記上側輸送孔は、粉粒体供給源と接続され、前記粉粒体供給源は、前記粉粒体を加熱乾燥する乾燥処理装置である。
【０００９】
本願の第４発明は、第１発明ないし第３発明のいずれか１発明のサンプリング装置であって、前記サンプル収集部は、前記サンプリング孔から下方へ落下する前記粉粒体を貯留する収集容器を有する。
【００１０】
本願の第５発明は、第４発明のサンプリング装置であって、前記収集容器は透明である。
（【００１１】以降は省略されています）
