公開番号2025154516
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057565
出願日2024-03-29
発明の名称粉粒体処理装置および乾燥方法
出願人株式会社カワタ
代理人個人
主分類F26B 5/04 20060101AFI20251002BHJP(乾燥)
要約【課題】粉粒体を効率的に乾燥させることができる、粉粒体処理装置および乾燥方法を提供する。

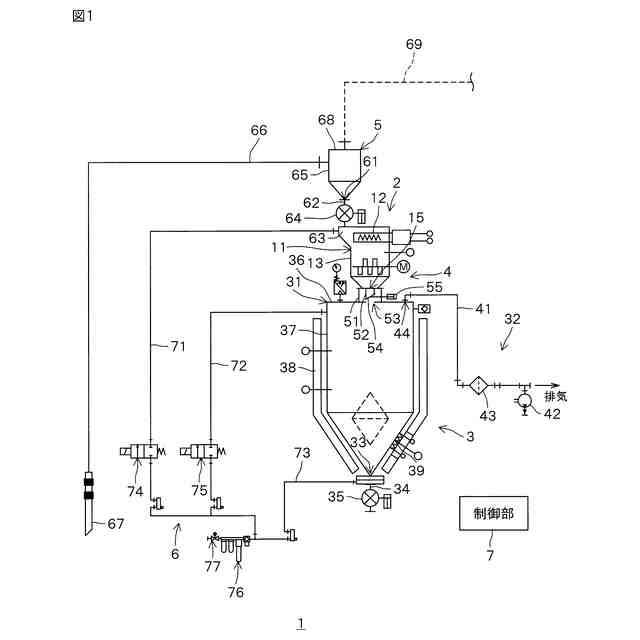

【解決手段】加熱部2(加熱工程)で粉粒体が加熱され、その加熱された粉粒体が減圧乾燥部3に供給される。そして、減圧乾燥部3(減圧乾燥工程)では、減圧環境下において、粉粒体の熱量を増加させることなく、粉粒体が乾燥される。減圧環境下では、空気中の水蒸気分圧が低いので、加熱部2で加熱された粉粒体が減圧環境下に置かれることにより、粉粒体に含まれる水分の沸点が下がり、粉粒体に含まれる水分が速やかに気化する。したがって、加熱部2で粉粒体が十分に加熱されていれば、減圧乾燥部3で粉粒体の熱量を増加させなくとも、粉粒体が良好に乾燥する。
【選択図】図1
特許請求の範囲【請求項１】
粉粒体を加熱する加熱部と、
減圧環境下で粉粒体の熱量を増加させずに粉粒体を乾燥させる減圧乾燥部と、
前記加熱部で加熱された粉粒体を前記減圧乾燥部に供給する供給部と、を含む、粉粒体処理装置。
続きを表示（約 860 文字）【請求項２】
前記加熱部は、
粉粒体を収容する加熱容器と、
前記加熱容器内に収容された粉粒体を加熱するヒータと、
前記加熱容器内に収容された粉粒体を撹拌する撹拌機構と、を備えている、請求項１に記載の粉粒体処理装置。
【請求項３】
前記ヒータは、赤外線ヒータである、請求項２に記載の粉粒体処理装置。
【請求項４】
前記撹拌機構は、
前記加熱容器内に回転軸線を中心に回転可能に設けられるアジテータと、
前記アジテータを回転させる回転機構と、を含む、請求項３に記載の粉粒体処理装置。
【請求項５】

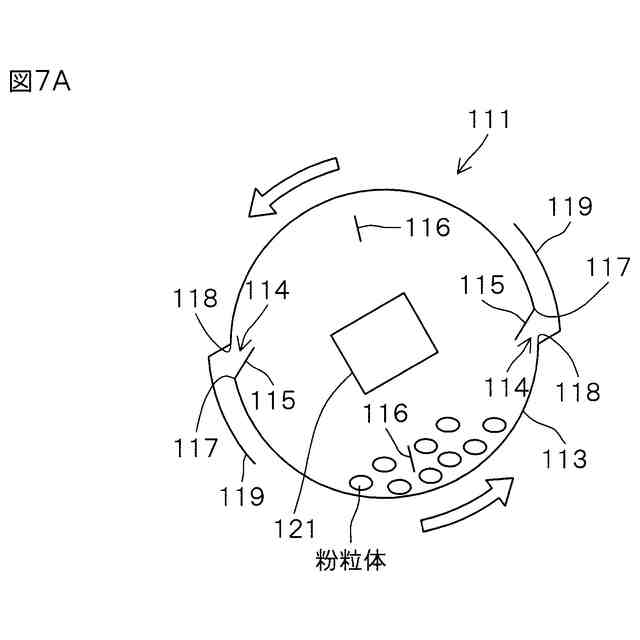

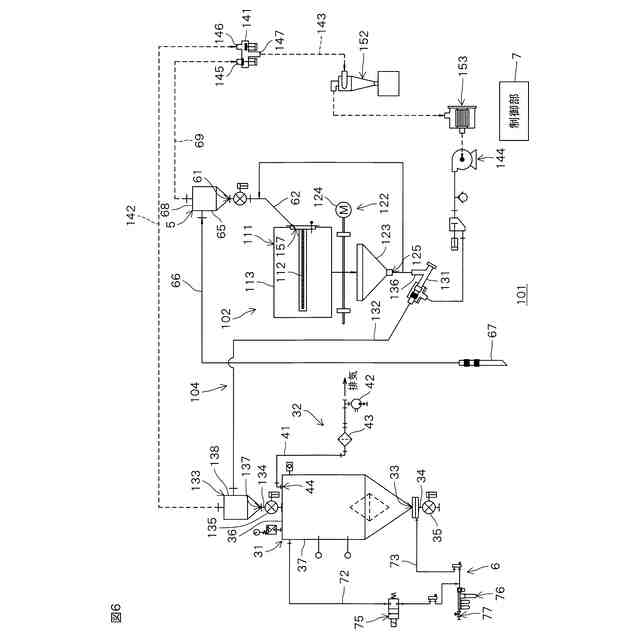

前記加熱容器は、円筒状の周壁を有し、前記周壁の中心線を中心に回転可能に設けられる加熱ドラムであり、
前記撹拌機構は、前記加熱ドラムを回転させる回転機構を含む、請求項３に記載の粉粒体処理装置。
【請求項６】
前記減圧乾燥部は、
粉粒体を収容する減圧乾燥容器と、
前記減圧乾燥容器内を減圧する減圧機構と、を備えている、請求項２に記載の粉粒体処理装置。
【請求項７】
前記減圧乾燥容器内から粉粒体を排出するためのエアを前記減圧乾燥容器内に供給するエア供給機構をさらに含む、請求項６に記載の粉粒体処理装置。
【請求項８】
前記加熱容器は、前記減圧乾燥容器の上方に配置される、請求項６に記載の粉粒体処理装置。
【請求項９】

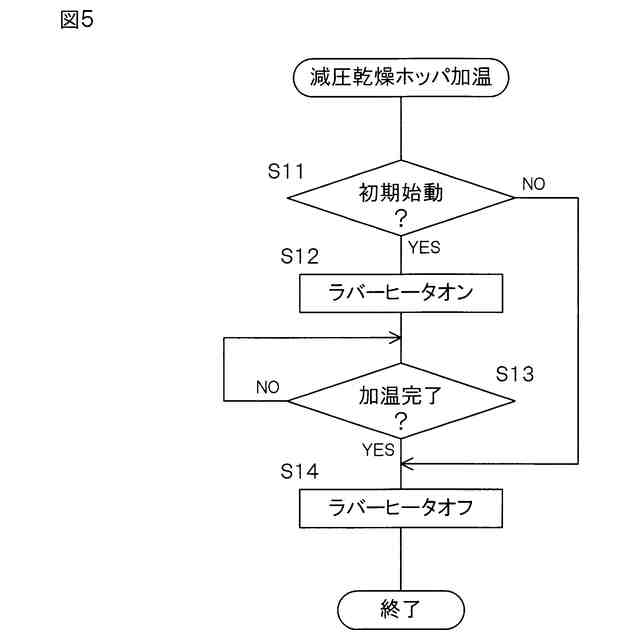

前記減圧乾燥部は、前記減圧乾燥容器を加熱する容器ヒータをさらに備えている、請求項６に記載の粉粒体処理装置。
【請求項１０】

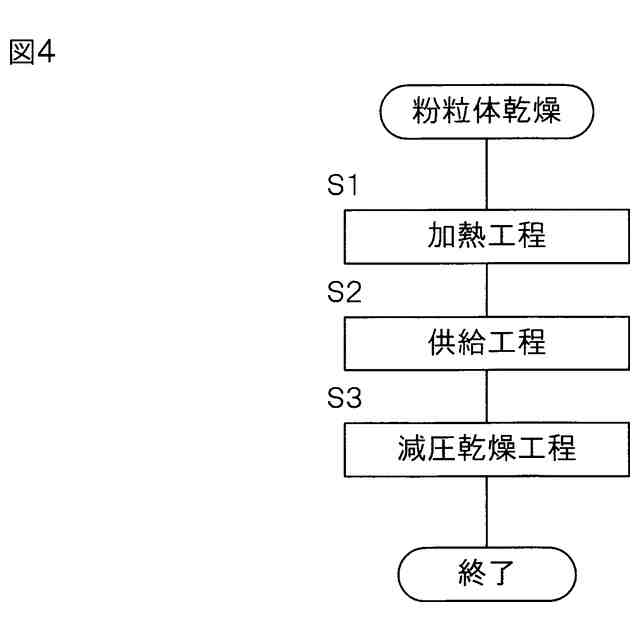

加熱容器内で粉粒体を加熱する加熱工程と、
前記加熱容器から減圧乾燥容器に粉粒体を供給する供給工程と、
前記供給工程後、前記減圧乾燥容器内を減圧し、減圧環境下で粉粒体の熱量を増加させずに粉粒体を乾燥させる減圧乾燥工程と、を含む、乾燥方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粉粒体処理装置および乾燥方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
たとえば、プラスチック製品の製造工程では、プラスチック材料の粉粒体が成形機に投入されるまでに、その粉粒体から水分を除去するための乾燥処理が行われる。
【０００３】
従来、乾燥処理に用いられる装置には、熱風加熱乾燥機および減圧伝熱乾燥機などがある。熱風加熱乾燥機では、ヒータにより高温の熱風が生成されて、その熱風が粉粒体を収容する容器内に供給され、粉粒体の水分が粉粒体を通過する熱風により奪われる。減圧伝熱乾燥機では、粉粒体を収容する容器の壁面がヒータにより加熱される。粉粒体を収容した容器内が減圧されつつ、粉粒体が容器の壁面からの伝熱により加熱され、粉粒体から水分が蒸発する。
【０００４】
しかし、熱風加熱乾燥機および減圧伝熱乾燥機のどちらの装置においても、粉粒体が乾燥するまでヒータを使用するため、エネルギー消費量が大きいという問題がある。
【０００５】
乾燥処理に用いられる装置として、熱風加熱乾燥機と減圧伝熱乾燥機とを組み合わせた構成の装置が提案されている（たとえば、特許文献１参照）。この装置には、予備加熱ホッパおよび減圧乾燥ホッパが設けられている。ヒータにより高温の熱風が生成されて、粉粒体を収容した予備加熱ホッパ内に熱風が供給され、粉粒体が熱風により加熱される。一方、減圧乾燥ホッパの外周には、ジャケットが設けられている。高温の熱風がジャケットに供給されることにより、減圧乾燥ホッパの壁面が加熱される。予備加熱ホッパ内で加熱された粉粒体が減圧乾燥ホッパに供給されて、減圧乾燥ホッパ内が減圧されつつ、粉粒体が減圧乾燥ホッパの壁面からの伝熱により加熱される。これにより、粉粒体が乾燥する。
【先行技術文献】
【特許文献】
【０００６】
特開２００１－７９８４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところが、かかる装置では、予備加熱ホッパおよび減圧乾燥ホッパの両方を熱風により加熱しなければならないため、従来の熱風加熱乾燥機および減圧伝熱乾燥機と比較して、エネルギー消費量を大きく低減することはできない。また、熱風による加熱では、予備加熱ホッパおよび減圧乾燥ホッパの昇温に時間がかかる。
【０００８】
本発明の目的は、粉粒体を効率的に乾燥させることができる、粉粒体処理装置および乾燥方法を提供することである。
【課題を解決するための手段】
【０００９】
前記の目的を達成するため、本発明の一の局面に係る粉粒体処理装置は、粉粒体を加熱する加熱部と、減圧環境下で粉粒体の熱量を増加させずに粉粒体を乾燥させる減圧乾燥部と、加熱部で加熱された粉粒体を減圧乾燥部に供給する供給部とを含む。
【００１０】
この構成によれば、加熱部で粉粒体が加熱され、その加熱された粉粒体が減圧乾燥部に供給される。そして、減圧乾燥部では、減圧環境下において、粉粒体の熱量を増加させることなく、粉粒体が乾燥される。減圧環境下では、空気中の水蒸気分圧が低いので、加熱部で加熱された粉粒体が減圧環境下に置かれることにより、粉粒体に含まれる水分の沸点が下がり、粉粒体に含まれる水分が速やかに気化する。したがって、加熱部で粉粒体が十分に加熱されていれば、減圧乾燥部で粉粒体の熱量を増加させなくとも、粉粒体を良好に乾燥させることができる。
（【００１１】以降は省略されています）
