公開番号2025135618
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024032170
出願日2024-03-04
発明の名称常服乾燥装置
出願人個人
代理人SK弁理士法人,個人,個人,個人
主分類F26B 3/04 20060101AFI20250911BHJP(乾燥)
要約【課題】送風ファンと電気加熱ワイヤーを組み合わせる常服乾燥装置を提供する。
【解決手段】底板を備えた常服乾燥装置であって、前記底板の下側壁に均一に配列されたインサートロッドが固設され、前記底板の上側壁の両端には対称的なサポートロッドが固設され、対称的な前記サポートロッドの上端に天板が固設され、天候不良のときに常服を干している場合、本乾燥装置の回転機構によって下端の干しボードと干しロッドを回転させることで、吊り下げられた常服の周りの空気の流れを速め、常服内部の水分の揮発を速めることができ、さらに、押し引き機構によって天板内部の遮蔽層を両端に押し出し、効果的に常服を雨から守ることができ、また、雨天の連続する時節には、昇降機構によって干しボードと干しロッドを乾燥ケースの内部に下げ、送風ファンと電気加熱ワイヤーの組み合わせによって、効果的に常服を乾燥させ、乾燥装置の使用多様性を増やすことができる。

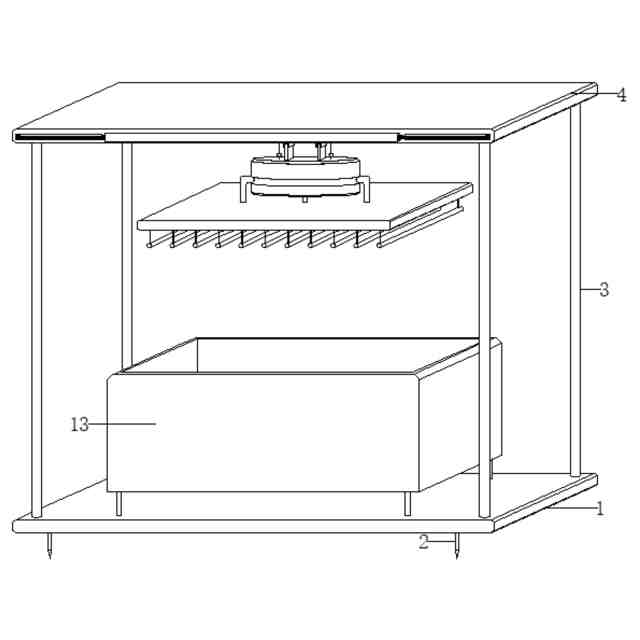

【選択図】図1
特許請求の範囲【請求項１】

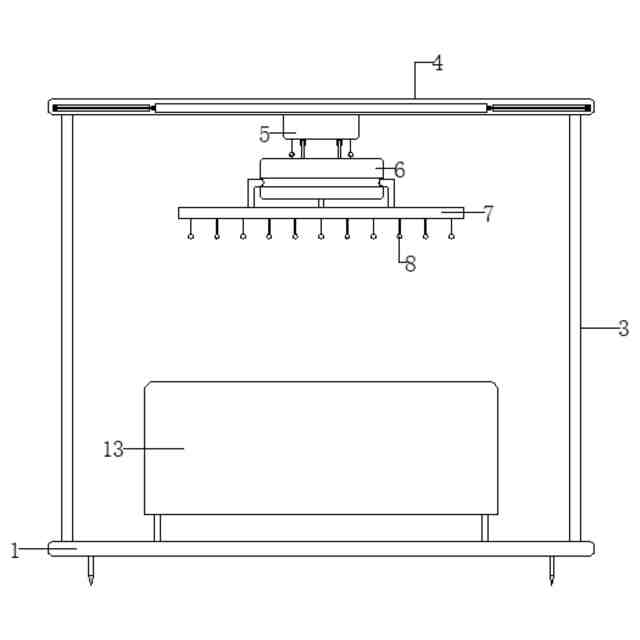

底板１を備え、
前記底板１の下側壁に均一に配列されたインサートロッド２が固設され、
前記底板１の上側壁の両端に対称的にサポートロッド３が固設され、対称的な前記サポートロッド３の上端に天板４が固設され、
前記天板４の下側壁に第１収納ボックス５が固設され、
前記第１収納ボックス５の内部に昇降機構が設けられ、前記第１収納ボックス５の下端に第２収納ボックス６が設けられ、
前記昇降機構の下端と前記第２収納ボックス６の上側壁とが固定的に接続され、
前記第２収納ボックス６の内部に回転機構が固設され、
前記回転機構の下端に干しボード７が固設され、前記干しボード７の下側壁に均一に配列された干しロッド８が固設され、
前記天板４の内部に第１キャビティが設けられ、前記第１キャビティの両端に対称的な第２キャビティが設けられ、２つの前記第２キャビティの内部にベアリングを介して巻き取りローラ９が回転可能に設置され、
２つの前記巻き取りローラ９の外部に遮蔽層１０が巻き取られ、２つの前記巻き取りローラ９の両端にトーションスプリング１１が嵌設され、
２つの前記トーションスプリング１１の片端がいずれも前記巻き取りローラ９の側壁に固定的に接続され、
２つの前記トーションスプリング１１の他端がいずれも前記第２キャビティの内壁に固定的に接続され、
２つの前記遮蔽層１０の離れた片端にいずれも帯状ボード１２が固設され、前記第１キャビティの内部に押し引き機構が設けられ、

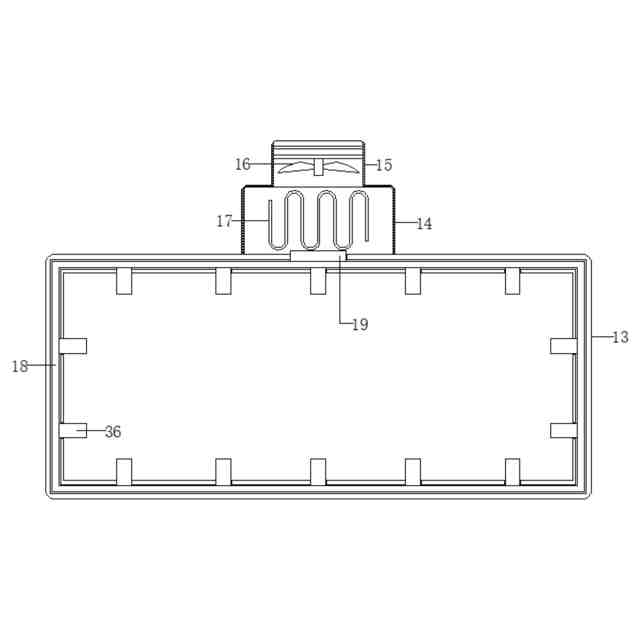

前記底板１の上端に乾燥ケース１３が固設され、前記乾燥ケース１３の後側壁に加熱ケース１４が固設され、前記加熱ケース１４の後側壁に取付パイプ１５が固設され、前記取付パイプ１５の内部に送風ファン１６が固設され、
前記加熱ケース１４の内部に電気加熱ワイヤー１７が固設され、前記乾燥ケース１３の内部に環状パイプ１８が固設され、
前記環状パイプ１８の後側壁に吸気ダクト１９が固設され、
前記吸気ダクト１９の後端が加熱ケース１４の内部に延び、前記環状パイプ１８の内壁に均一に配列された排気ダクト３６が固設されていることを特徴とする常服乾燥装置。
続きを表示（約 1,200 文字）【請求項２】
前記昇降機構が第１二軸モータ２０を備え、
前記第１二軸モータ２０が第１取付フレームを介して第１収納ボックス５の内壁の上端に固定的に接続され、前記第１二軸モータ２０の両端にトランスミッションロッド２１が固設され、
２つの前記トランスミッションロッド２１の両端に巻線ローラ２２が固設され、２つの前記巻線ローラ２２の外部に接続ロープ２３が巻き付けられ、
前記第２収納ボックス６の上側壁に固定リング２４が固設され、
２つの前記接続ロープ２３の下端がいずれも前記固定リング２４に固定的に接続されていることを特徴とする請求項１に記載の常服乾燥装置。
【請求項３】
前記回転機構が２つのストッパーロッド２５を備え、
前記第２収納ボックス６の外壁にストッパー環状溝が設けられ、２つの前記ストッパーロッド２５の上端がいずれも前記ストッパー環状溝に摺接され、
モータ２６が第２取付フレームを介して前記第２収納ボックス６の内部に固設され、前記モータ２６の出力端に回転ロッド２７が固設され、
前記回転ロッド２７の下端が前記干しボード７の上側壁に固定的に接続されていることを特徴とする請求項１に記載の常服乾燥装置。
【請求項４】

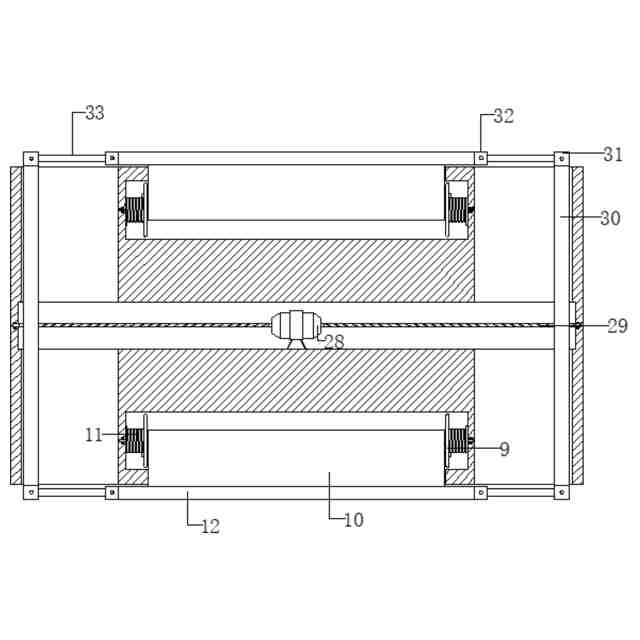

前記押し引き機構が第２二軸モータ２８を備え、
前記第２二軸モータ２８が第３取付フレームを介して第１キャビティの内部に固設され、前記第２二軸モータ２８の左端と右端にスクリュー２９が固設され、
２つの前記スクリュー２９の他端が前記第１キャビティの内壁に回転可能に接続され、２つの前記スクリュー２９のロッド壁に移動ボード３０が螺設され、
２つの前記移動ボード３０の両側壁に第１Ｕ型ブロック３１が固設され、前記帯状ボード１２の左側壁と右側壁に第２Ｕ型ブロック３２が固設され、
２つの前記第１Ｕ型ブロック３１と２つの前記第２Ｕ型ブロック３２の間に接続ボード３３が回転可能に設置されていることを特徴とする請求項１に記載の常服乾燥装置。
【請求項５】
前記第１収納ボックス５の下側壁に対称的な係合シート３４が固設され、
前記第２収納ボックス６の上側壁に対称的な係合ボード３５が固設され、
２つの前記係合ボード３５が前記係合シート３４に差し込まれていることを特徴とする請求項１に記載の常服乾燥装置。
【請求項６】
前記電気加熱ワイヤー１７が外部電源に電気的に接続され、
前記取付パイプ１５の内部の送風ファン１６の後端に防塵ネットが固設されていることを特徴とする請求項１に記載の常服乾燥装置。
【請求項７】
前記干しボード７の下側壁が前記乾燥ケース１３の上側壁に係合されていることを特徴とする請求項１に記載の常服乾燥装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、日用品の技術分野に関し、特に常服乾燥装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
常服とは、軍人が平日または一般的な儀礼の場で着用する服装を指し、普段着用する軍服を意味し、その主な特徴が荘重で威武で、伝統的な習慣と精神を反映することができ、日常の着用に適しており、普段常服を干す過程において、常に乾燥装置を使う必要がある。
【０００３】
ただし、従来の乾燥装置には、使用時に依然として下記の技術的問題がある。
従来の乾燥装置は、晴れた環境でしか使用できないため、雨や曇りが続いた場合、常服を正常に干すことができず、且つ干している過程において、天気が急に変わった場合、乾いた衣類に対してタイムリーに雨よけをすることができず、常服が再び濡れてしまうことを招く。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
したがって、上記の問題を解決するための常服乾燥装置を提案している。
【課題を解決するための手段】
【０００５】
本発明は、上記の問題を解決するための常服乾燥装置を提供することを目的としている。
上記の目的を実現するため、本発明は、底板を備え、前記底板の下側壁に均一に配列されたインサートロッドが固設され、前記底板の上側壁の両端に対称的にサポートロッドが固設され、対称的な前記サポートロッドの上端に天板が固設され、前記天板の下側壁に第１収納ボックスが固設され、前記第１収納ボックスの内部に昇降機構が設けられ、前記第１収納ボックスの下端に第２収納ボックスが設けられ、前記昇降機構の下端と前記第２収納ボックスの上側壁とが固定的に接続され、前記第２収納ボックスの内部に回転機構が固設され、前記回転機構の下端に干しボードが固設され、前記干しボードの下側壁に均一に配列された干しロッドが固設され、前記天板の内部に第１キャビティが設けられ、
【０００６】
前記第１キャビティの両端に対称的な第２キャビティが設けられ、２つの前記第２キャビティの内部にベアリングを介して巻き取りローラが回転可能に設置され、２つの前記巻き取りローラの外部に遮蔽層が巻き取られ、２つの前記巻き取りローラの両端にトーションスプリングが嵌設され、２つの前記トーションスプリングの片端がいずれも前記巻き取りローラの側壁に固定的に接続され、２つの前記トーションスプリングの他端がいずれも前記第２キャビティの内壁に固定的に接続され、２つの前記遮蔽層の離れた片端にいずれも帯状ボードが固設され、前記第１キャビティの内部に押し引き機構が設けられ、前記底板の上端に乾燥ケースが固設され、前記乾燥ケースの後側壁に加熱ケースが固設され、前記加熱ケースの後側壁に取付パイプが固設され、前記取付パイプの内部に送風ファンが固設され、前記加熱ケースの内部に電気加熱ワイヤーが固設され、前記乾燥ケースの内部に環状パイプが固設され、前記環状パイプの後側壁に吸気ダクトが固設され、前記吸気ダクトの後端が加熱ケースの内部に延び、前記環状パイプの内壁に均一に配列された排気ダクトが固設されていることを特徴とする常服乾燥装置を提供する。
【０００７】
好ましくは、前記昇降機構が第１二軸モータを備え、前記第１二軸モータが第１取付フレームを介して第１収納ボックスの内壁の上端に固定的に接続され、前記第１二軸モータの両端にトランスミッションロッドが固設され、２つの前記トランスミッションロッドの両端に巻線ローラが固設され、２つの前記巻線ローラの外部に接続ロープが巻き付けられ、前記第２収納ボックスの上側壁に固定リングが固設され、２つの前記接続ロープの下端がいずれも前記固定リングに固定的に接続されている。
【０００８】
好ましくは、前記回転機構が２つのストッパーロッドを備え、前記第２収納ボックスの外壁にストッパー環状溝が設けられ、２つの前記ストッパーロッドの上端がいずれも前記ストッパー環状溝に摺接され、モータが第２取付フレームを介して前記第２収納ボックスの内部に固設され、前記モータの出力端に回転ロッドが固設され、前記回転ロッドの下端が前記干しボードの上側壁に固定的に接続されている。
【０００９】
好ましくは、前記押し引き機構が第２二軸モータを備え、前記第２二軸モータが第３取付フレームを介して第１キャビティの内部に固設され、前記第２二軸モータの左端と右端にスクリューが固設され、２つの前記スクリューの他端が前記第１キャビティの内壁に回転可能に接続され、２つの前記スクリューのロッド壁に移動ボードが螺設され、２つの前記移動ボードの両側壁に第１Ｕ型ブロックが固設され、前記帯状ボードの左側壁と右側壁に第２Ｕ型ブロックが固設され、２つの前記第１Ｕ型ブロックと２つの前記第２Ｕ型ブロックの間に接続ボードが回転可能に設置されている。
【００１０】
好ましくは、前記第１収納ボックスの下側壁に対称的な係合シートが固設され、前記第２収納ボックスの上側壁に対称的な係合ボードが固設され、２つの前記係合ボードが前記係合シートに差し込まれている。
好ましくは、前記電気加熱ワイヤーが外部電源に電気的に接続され、前記取付パイプの内部の送風ファンの後端に防塵ネットが固設されている。
好ましくは、前記干しボードの下側壁が前記乾燥ケースの上側壁に係合されている。
（【００１１】以降は省略されています）
