特許ウォッチ

公開番号2025141599
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041611
出願日2024-03-15
発明の名称ADC校正装置およびADC校正方法
出願人アンリツ株式会社
代理人弁理士法人有我国際特許事務所
主分類H03M 1/10 20060101AFI20250919BHJP(基本電子回路)
要約【課題】タイムインタリーブADCの校正を高速に行うことができるADC校正装置等を提供する。

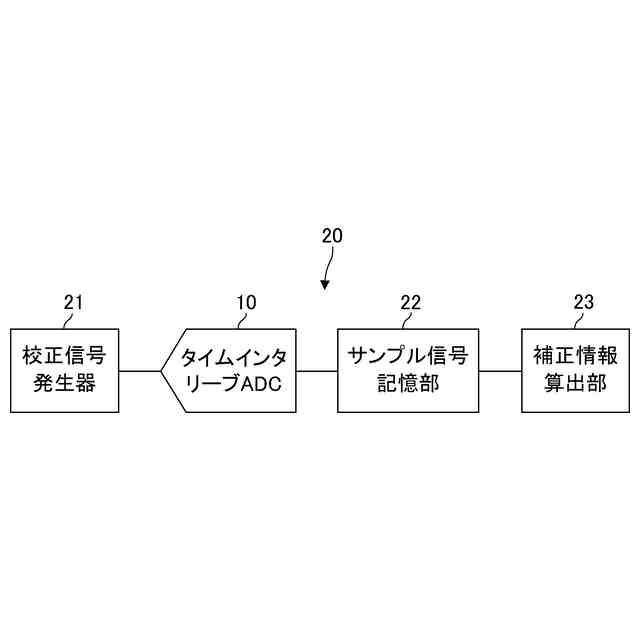

【解決手段】複数のADCを備えるTI-ADCの校正装置であって、TI-ADCに入力する校正信号を発生する校正信号発生器21と、TI-ADCにおいて校正信号を所定のサンプリング周波数でAD変換することによって得られるサンプル信号を記憶するサンプル信号記憶部22と、記憶されたサンプル信号から、ADC間のミスマッチ特性の周波数特性を算出し、ミスマッチ特性の周波数特性からADC間のミスマッチを補正するための補正情報を算出する補正情報算出部23と、を備える。校正信号発生器は、サンプリング周波数の1/2以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を校正信号として発生し、各キャリア信号は、サンプル信号に含まれるエイリアスのいずれとも周波数が異なる。
【選択図】図1
特許請求の範囲【請求項１】
複数のＡＤ変換器をタイムインタリーブ方式で動作させるＡＤ変換装置の校正装置であって、
前記ＡＤ変換装置に入力する校正信号を発生する校正信号発生器（２１）と、
前記ＡＤ変換装置において前記校正信号を所定のサンプリング周波数でＡＤ変換することによって得られるサンプル信号を記憶するサンプル信号記憶部（２２）と、
前記サンプル信号記憶部に記憶された前記サンプル信号から、前記複数のＡＤ変換器間のミスマッチを特徴付けるミスマッチ特性の周波数特性を算出し、前記ミスマッチ特性の周波数特性から前記複数のＡＤ変換器間のミスマッチを補正するための補正情報を算出する補正情報算出部（２３）と、
を備え、
前記校正信号発生器は、前記サンプリング周波数の１／２以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を前記校正信号として発生し、前記各キャリア信号は、前記サンプル信号に含まれるエイリアスのいずれとも周波数が異なる、校正装置。
続きを表示（約 2,500 文字）【請求項２】
複数のＡＤ変換器をタイムインタリーブ方式で動作させるＡＤ変換装置の校正装置であって、
前記ＡＤ変換装置に入力する校正信号を発生する校正信号発生器（２１）と、
前記ＡＤ変換装置において前記校正信号を所定のサンプリング周波数でＡＤ変換することによって得られるサンプル信号を記憶するサンプル信号記憶部（２２）と、
前記サンプル信号記憶部に記憶された前記サンプル信号から、前記複数のＡＤ変換器間のミスマッチを特徴付けるミスマッチ特性の周波数特性を算出し、前記ミスマッチ特性の周波数特性から前記複数のＡＤ変換器間のミスマッチを補正するための補正情報を算出する補正情報算出部（２３）と、
を備え、
前記校正信号発生器は、前記サンプリング周波数の１／２以上かつ前記サンプリング周波数以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を前記校正信号として発生し、前記各キャリア信号は、前記サンプル信号に含まれるエイリアスのいずれとも周波数が異なる、校正装置。
【請求項３】
前記サンプリング周波数の１／２以下の周波数範囲内において、前記各ＡＤ変換器のナイキスト周波数ｆ
ｓ
／２ｍにより規定される各ナイキスト領域Ｒ
ｉ
内に、同数のキャリア信号が等間隔で配置され、前記各ナイキスト領域Ｒ
ｉ
内に配置されるキャリア信号のうち最小周波数のキャリア信号が有する該最小周波数と、前記最小周波数のキャリア信号が属するナイキスト領域の一方の端部の周波数との周波数差は、前記各ナイキスト領域Ｒ
ｉ
で互いに異なる、ただし、ｆ
ｓ
はサンプリング周波数、ｍはＡＤ変換器の個数であり、ナイキスト領域Ｒ
ｉ
（ｉ＝１，２，...，ｍ）は、（ｆ
ｓ
／２ｍ）・（ｉ－１）以上かつ（ｆ
ｓ
／２ｍ）・ｉ未満の周波数範囲である、請求項１に記載の校正装置。
【請求項４】
前記マルチキャリア信号を構成する前記複数のキャリア信号の周波数は、次式に従って設定される、請求項１に記載の校正装置。
TIFF
2025141599000007.tif
12
163
（ここで、ｆ
ｓ
はサンプリング周波数、ｍはＡＤ変換器の個数、ｎはキャリア間隔の細かさを決めるパラメータである。ただし、ｆ
ｋ
＝０は除く。）
【請求項５】
前記複数のキャリア信号を配置する周波数範囲を変更しつつ前記ＡＤ変換器間のミスマッチ特性を測定していき、前記サンプリング周波数の１／２以下の周波数範囲の全体にわたって前記ミスマッチ特性の周波数特性を測定する、請求項１に記載の校正装置。
【請求項６】
前記ミスマッチ特性は、前記複数のＡＤ変換器のうち１つのＡＤ変換器を基準とした前記各ＡＤ変換器の相対振幅比および相対位相差、ならびにＤＣオフセットのうち少なくとも１つを含む、請求項１または２に記載の校正装置。
【請求項７】
前記ＡＤ変換装置は、１または複数のＡＤ変換器コアを含み、前記ＡＤ変換器コアは、複数のサブＡＤ変換器を含み、前記補正情報算出部は、前記ＡＤ変換器コア間のミスマッチ特性の周波数特性および前記サブＡＤ変換器間のミスマッチ特性の周波数特性の少なくとも一方を算出する、請求項１または２に記載の校正装置。
【請求項８】
前記校正信号発生器は、前記各キャリア信号の位相を調整することにより、前記サンプル信号のクレスト比を調整する、請求項１または２に記載の校正装置。
【請求項９】
複数のＡＤ変換器をタイムインタリーブ方式で動作させるＡＤ変換装置の校正方法であって、
前記ＡＤ変換装置に入力する校正信号を発生する校正信号発生ステップと、
前記ＡＤ変換装置において前記校正信号を所定のサンプリング周波数でＡＤ変換することにより得られるサンプル信号をサンプル信号記憶部に記憶する記憶ステップと、
前記サンプル信号記憶部に記憶された前記サンプル信号から、前記複数のＡＤ変換器間のミスマッチを特徴付けるミスマッチ特性の周波数特性を算出し、前記ミスマッチ特性の周波数特性から前記複数のＡＤ変換器間のミスマッチを補正するための補正情報を算出する補正情報算出ステップと、
を含み、
前記校正信号発生ステップでは、前記サンプリング周波数の１／２以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を前記校正信号として発生し、前記各キャリア信号は、前記サンプル信号に含まれるエイリアスのいずれとも周波数が異なる、校正方法。
【請求項１０】
複数のＡＤ変換器をタイムインタリーブ方式で動作させるＡＤ変換装置の校正方法であって、
前記ＡＤ変換装置に入力する校正信号を発生する校正信号発生ステップと、
前記ＡＤ変換装置において前記校正信号を所定のサンプリング周波数でＡＤ変換することにより得られるサンプル信号をサンプル信号記憶部に記憶する記憶ステップと、
前記サンプル信号記憶部に記憶された前記サンプル信号から、前記複数のＡＤ変換器間のミスマッチを特徴付けるミスマッチ特性の周波数特性を算出し、前記ミスマッチ特性の周波数特性から前記複数のＡＤ変換器間のミスマッチを補正するための補正情報を算出する補正情報算出ステップと、
を含み、
前記校正信号発生ステップでは、前記サンプリング周波数の１／２以上かつ前記サンプリング周波数以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を前記校正信号として発生し、前記各キャリア信号は、前記サンプル信号に含まれるエイリアスのいずれとも周波数が異なる、校正方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＡＤＣ校正装置およびＡＤＣ校正方法に関し、特にタイムインタリーブＡＤＣの校正装置および校正方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
アナログ信号をデジタル信号列に変換して各種処理を行なう装置において、高速なアナログ信号の信号処理を行なうものでは、タイムインタリーブ方式のＡＤ変換装置（以下、タイムインタリーブＡＤＣまたはＴＩ－ＡＤＣともいう）が用いられている。タイムインタリーブＡＤＣでは、変換対象のアナログ信号を複数のＡＤ変換器（以下、ＡＤＣともいう）に入力し、各ＡＤＣに所定周期のサンプリングクロックを僅かずつ遅延したタイミングで与えることにより、等価的に高速サンプリングのデジタル変換を行うようになっている。
【０００３】
タイムインタリーブＡＤＣでは、個々のＡＤＣのミスマッチによるサンプル値の変動、スプリアスの発生を低減するために、校正によりミスマッチを補正する技術が知られている（例えば、特許文献１参照）。
【０００４】
特許文献１には、タイムインタリーブＡＤＣの不整合補正方法が開示されている。特許文献１などに記載された従来のタイムインタリーブＡＤＣの校正では、校正信号として無変調波ＣＷ信号（周波数が単一のトーン信号）を使用していた。具体的には、無変調波ＣＷ信号として正弦波信号をタイムインタリーブＡＤＣに入力し、各ＡＤＣからの出力を比較することにより、ＡＤＣ間のミスマッチ（不整合）の度合いを測定し、ミスマッチの補正を行なっていた。一般に、ＡＤＣ間のミスマッチは、周波数に依存して変動する周波数特性を有しており、ミスマッチの測定では、無変調波ＣＷ信号の周波数を変えて測定を行うことで使用する全帯域のミスマッチ特性を取得する必要がある。
【先行技術文献】
【特許文献】
【０００５】
特許第６５０８６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１などに記載された従来のタイムインタリーブＡＤＣの校正では、校正信号として単一トーンの無変調波ＣＷ信号を使用しており、ＡＤＣ間のミスマッチの周波数特性を取得するのに比較的長い時間を要するという問題があった。特に、広帯域で周波数分解能が高い場合には、校正に長い時間を要し、問題が顕著であった。
【０００７】
本発明は、上述のような課題を解決するためになされたものであって、タイムインタリーブＡＤＣの校正を高速に行うことができるＡＤＣ校正装置およびＡＤＣ校正方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明に係るＡＤ変換装置の校正装置は、上記目的達成のため、複数のＡＤ変換器をタイムインタリーブ方式で動作させるＡＤ変換装置の校正装置であって、前記ＡＤ変換装置に入力する校正信号を発生する校正信号発生器（２１）と、前記ＡＤ変換装置において前記校正信号を所定のサンプリング周波数でＡＤ変換することによって得られるサンプル信号を記憶するサンプル信号記憶部（２２）と、前記サンプル信号記憶部に記憶された前記サンプル信号から、前記複数のＡＤ変換器間のミスマッチを特徴付けるミスマッチ特性の周波数特性を算出し、前記ミスマッチ特性の周波数特性から前記複数のＡＤ変換器間のミスマッチを補正するための補正情報を算出する補正情報算出部（２３）と、を備え、前記校正信号発生器は、前記サンプリング周波数の１／２以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を前記校正信号として発生し、前記各キャリア信号は、前記サンプル信号に含まれるエイリアスのいずれとも周波数が異なることを特徴とする。
【０００９】
この構成により、従来の無変調波ＣＷ信号の代わりにマルチキャリア信号を用い、折り返しによる影響を避けて広範囲にキャリア信号を複数配置することで、複数周波数ポイントの特性差を同時検出するとともに、校正信号の周波数切換の操作を削減することができるので、高速に校正を行うことができる。
【００１０】
本発明に係るＡＤ変換装置の校正装置は、上記目的達成のため、複数のＡＤ変換器をタイムインタリーブ方式で動作させるＡＤ変換装置の校正装置であって、前記ＡＤ変換装置に入力する校正信号を発生する校正信号発生器（２１）と、前記ＡＤ変換装置において前記校正信号を所定のサンプリング周波数でＡＤ変換することによって得られるサンプル信号を記憶するサンプル信号記憶部（２２）と、前記サンプル信号記憶部に記憶された前記サンプル信号から、前記複数のＡＤ変換器間のミスマッチを特徴付けるミスマッチ特性の周波数特性を算出し、前記ミスマッチ特性の周波数特性から前記複数のＡＤ変換器間のミスマッチを補正するための補正情報を算出する補正情報算出部（２３）と、を備え、前記校正信号発生器は、前記サンプリング周波数の１／２以上かつ前記サンプリング周波数以下の周波数範囲内で互いに周波数の異なる複数のキャリア信号を合波したマルチキャリア信号を前記校正信号として発生し、前記各キャリア信号は、前記サンプル信号に含まれるエイリアスのいずれとも周波数が異なることを特徴とする。
（【００１１】以降は省略されています）
