公開番号2025099701
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216582
出願日2023-12-22
発明の名称ADコンバータの補正手段
出願人キヤノン株式会社
代理人個人
主分類H03M 1/10 20060101AFI20250626BHJP(基本電子回路)
要約
【課題】単一のアナログセンサに対して相異なる複数のADコンバータを接続する構成を有する際に、複数間のADコンバータの特性そのものが異なることやADコンバータの電源供給元が異なること等から検出精度に誤差が発生することが懸念される。そこで、単一のアナログセンサに対して相異なる複数のADコンバータを接続する際に生じる検出誤差を補正する手段を有する電気回路を提供する。
【解決手段】複数間のADコンバータ間の特性差やADコンバータの電源差を補正できるようなリファレンス電源およびADコンバータの電源供給元を切り替えるためのスイッチを構成し、適切な手段で制御することにより補正情報を得ることが可能となる。
【選択図】図1
特許請求の範囲【請求項１】
アナログ信号出力機能を有するアナログセンサと、
ＡＤコンバータを内蔵したメインＩＣと、
ＡＤコンバータを内蔵したサブＩＣと、
前記メインＩＣに電源を供給するメイン電源と、
前記サブＩＣに電源を供給するサブ電源と、
前記メインＩＣと前記サブＩＣに電源を供給するリファレンス電源と、
前記メインＩＣに接続する電源を切り替えるためのスイッチと、
前記サブＩＣに接続する電源を切り替えるためのスイッチと、
前記アナログセンサの出力をメインＩＣかサブＩＣに切り替えるためのスイッチと、
を有し、
前記メインＩＣと前記サブＩＣに内蔵されたそれぞれのＡＤコンバータを用いてアナログ値を検出する際の、それぞれのＡＤコンバータ間に存在する誤差要因を特定し補正する手段を有することを特徴とする制御回路および装置。
続きを表示（約 300 文字）【請求項２】
前記それぞれのＡＤコンバータ間に存在する誤差要因を特定し補正する手段に際し、
前記メインＩＣに接続する電源を切り替えるためのスイッチと、
前記サブＩＣに接続する電源を切り替えるためのスイッチと、
前記アナログセンサの出力をメインＩＣかサブＩＣに切り替えるためのスイッチを切り替える操作において、必要最小限のスイッチ操作回数で補正に必要な情報を取得する操作方法を有する請求項１に記載の制御回路および装置。
【請求項３】
前記アナログセンサと前記メイン電源と前記サブ電源間に接続されたプルアップ抵抗を有する請求項１又は２に記載の制御回路および装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＡＤコンバータを用いて測定対象物を測定する際に生じる測定誤差の補正に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
アナログセンサによるアナログ電気信号を検出する手段として、一般的にＡＤコンバータが用いられる。一例としては、電源でプルアップしたサーミスタ素子をＡＤコンバータに接続し、サーミスタの抵抗値変化を利用して温度測定に用いる回路等があげられる。加えて近年、電気機器の消費電力の環境規制要請の強まりから、機器の省電力状態時には電力消費の大きい多機能ＩＣの電源を遮断し、一部機能を電力消費の小さい別のＩＣで代替することで省電力を達成するような構成が発生している。これをＡＤコンバータに適用した場合、単一のアナログセンサを複数のＡＤコンバータに接続する構成となるが、このとき複数間のＡＤコンバータの特性そのものが異なることやＡＤコンバータの電源供給元が異なること等から検出精度に誤差が発生することが懸念される。
【０００３】
ＡＤコンバータによるアナログセンサの検出誤差を補正するような先行技術は以下のものがあげられる。
【０００４】
特許文献１の特徴は、単一のＡＤコンバータに対して複数のアナログセンサを接続した場合の補正手段を提供していることである。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１１８１８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記文献においては、単一のアナログセンサに対して複数のＡＤコンバータを接続した場合の補正手段については言及されていない。したがって、前記背景技術で述べたような複数のＡＤコンバータ間に存在する誤差を補正することができないといった課題が存在する。
【０００７】
本発明の目的は、複数のＡＤコンバータ間に存在する検出誤差を補正することができるアナログ値検出手段を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明は、アナログ信号出力機能を有するアナログセンサと、ＡＤコンバータを内蔵したメインＩＣと、ＡＤコンバータを内蔵したサブＩＣと、前記メインＩＣに電源を供給するメイン電源と、前記サブＩＣに電源を供給するサブ電源と、前記メインＩＣと前記サブＩＣに電源を供給するリファレンス電源と、前記メインＩＣに接続する電源を切り替えるためのスイッチと、前記サブＩＣに接続する電源を切り替えるためのスイッチと、前記アナログセンサの出力をメインＩＣかサブＩＣに切り替えるためのスイッチを有し、前記メインＩＣと前記サブＩＣに内蔵されたそれぞれのＡＤコンバータを用いてアナログ値を検出したときの誤差要因を特定し補正する手段を有することを特徴とする。
【発明の効果】
【０００９】
以上より本発明によれば、上記課題を解決したアナログ値検出手段を得ることができる。
【図面の簡単な説明】
【００１０】

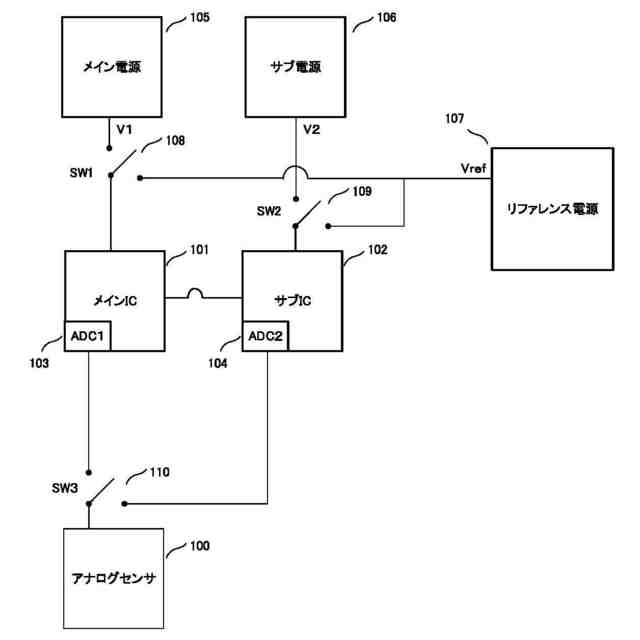

本発明における回路構成図である。

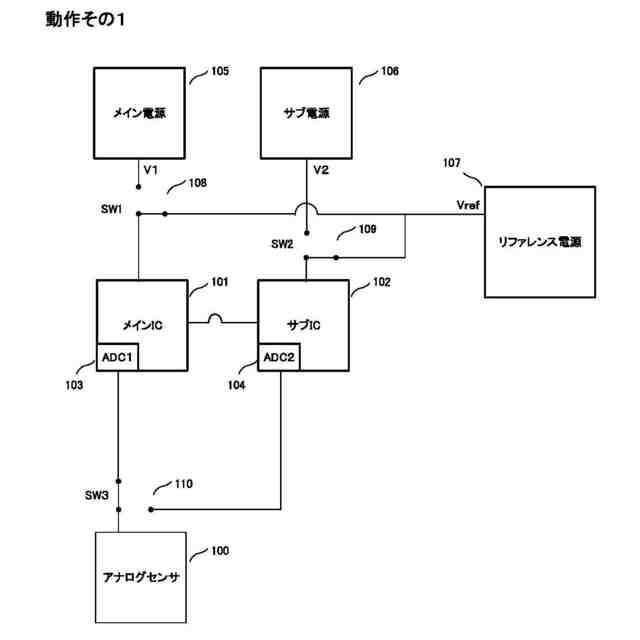

補正の際の回路構成図（１）である。
補正の際の回路構成図（２）である。
補正の際の回路構成図（３）である。

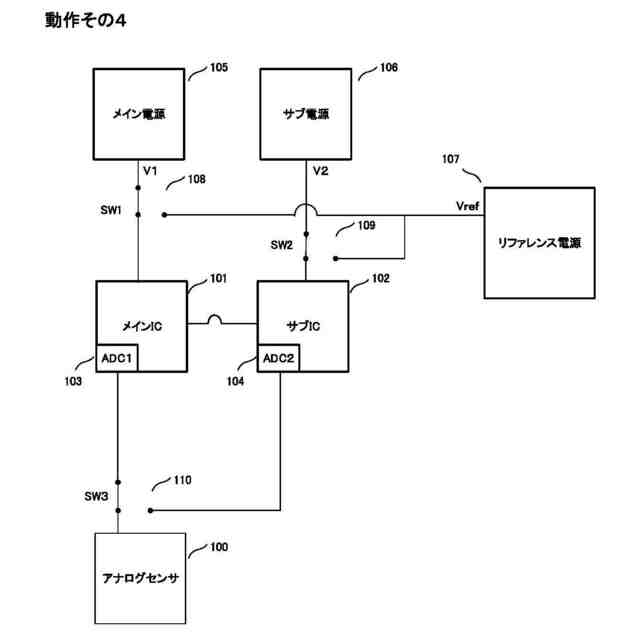

補正の際の回路構成図（４）である。

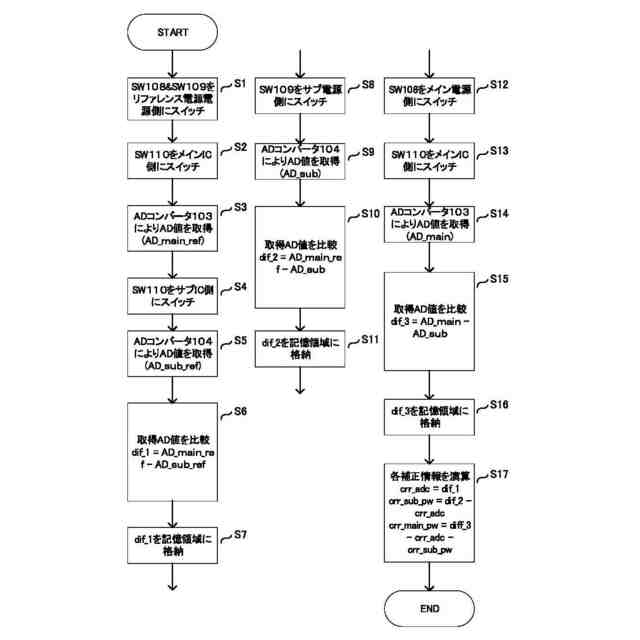

本発明の実施例におけるフローチャートである。

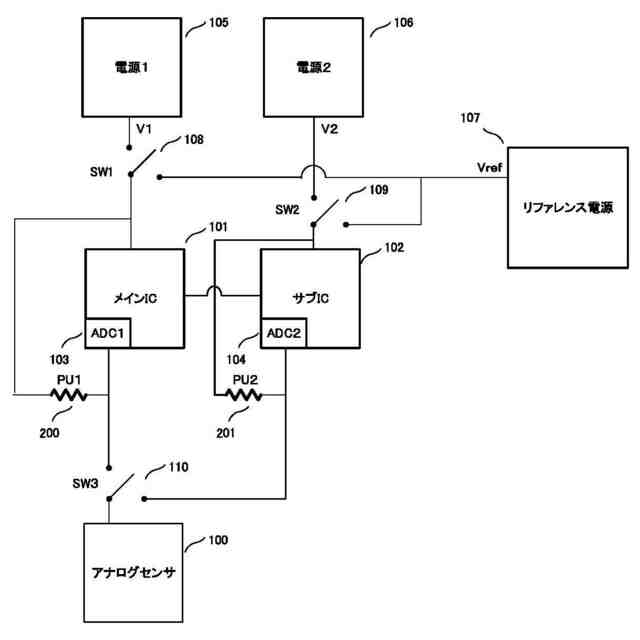

本発明の実施例２における回路構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
