公開番号2025128678
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025481
出願日2024-02-22
発明の名称情報管理装置
出願人アンリツ株式会社
代理人弁理士法人アイル知財事務所,個人,個人,個人,個人,個人,個人
主分類G05B 23/02 20060101AFI20250827BHJP(制御;調整)
要約【課題】本開示は、管理対象におけるイベントの発生個所を直感的に把握可能にすることを目的とする。
【解決手段】本開示は、複異なる複数の観測地で観測された観測データを管理する情報管理装置(91)であって、観測地同士の関連性を示す階層情報を、観測データに紐づけて表示する、情報管理装置である。

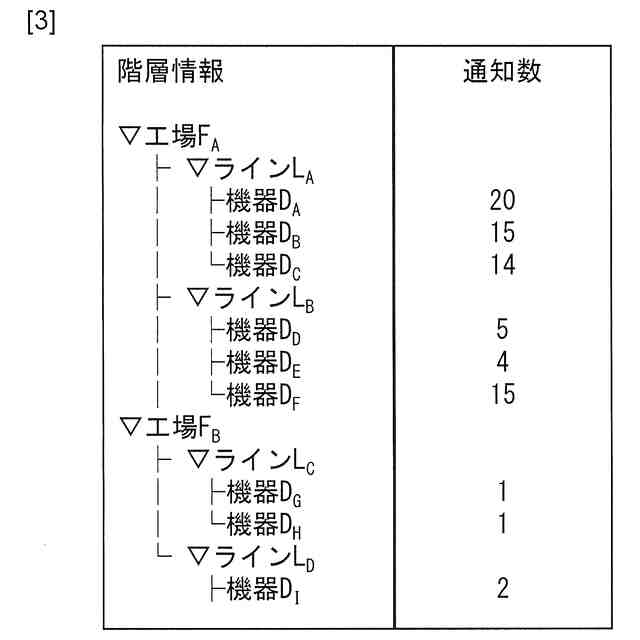

【選択図】図3

特許請求の範囲【請求項１】

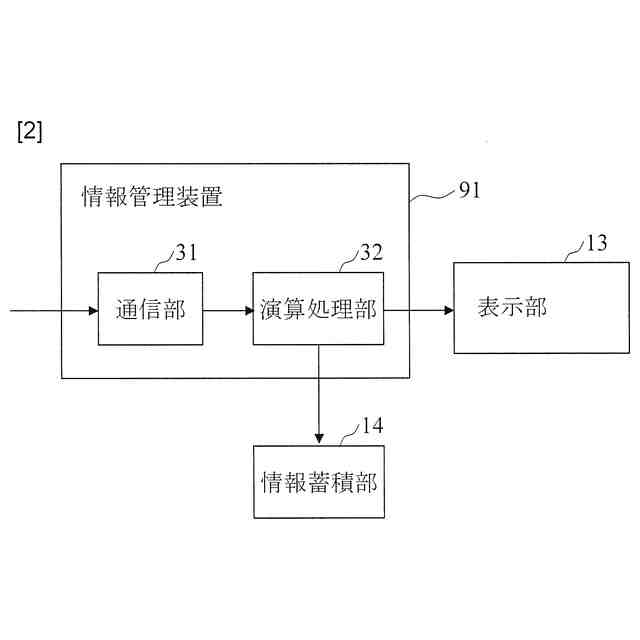

異なる複数の観測地で観測された観測データを管理する情報管理装置（９１）であって、
観測地同士の関連性を示す階層情報を、観測データに紐づけて表示する、
情報管理装置。
続きを表示（約 640 文字）【請求項２】
前記観測データは、観測地で観測されたイベントの通知を含み、
前記複数の観測地で観測されたイベントの通知数を、観測地ごとに表示する、
請求項１に記載の情報管理装置。
【請求項３】
前記階層情報の下の階層は、非表示にすることが可能であり、

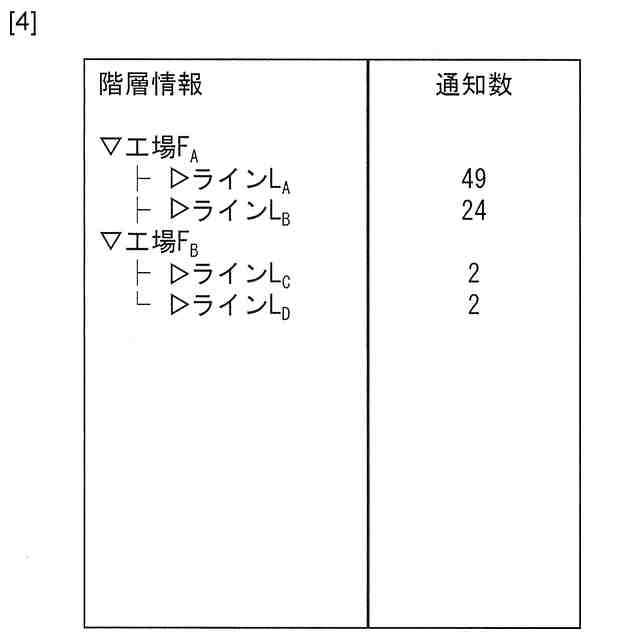

前記下の階層が非表示になると、前記下の階層のイベントの通知数の合計値を、前記下の階層の上の階層に表示する、
請求項２に記載の情報管理装置。
【請求項４】
前記階層情報におけるいずれかの階層のイベントの通知数を、イベントの観測時刻ごとに表示する、
請求項２に記載の情報管理装置。
【請求項５】
複数のセンサ（２２）と、
請求項１から４のいずれかに記載の情報管理装置と、
を備える管理システムであって、
前記情報管理装置は、
自装置の情報を送信させる要求メッセージを、ＨＴＴＰリクエストを用いて前記複数のセンサに送信し、
前記ＨＴＴＰリクエストに対する前記複数のセンサからの応答を用いて、前記複数のセンサの観測地を判定し、前記階層情報を構築する、
管理システム。
【請求項６】
異なる複数の観測地で観測された観測データを管理する情報管理装置（９１）が実行する情報表示方法であって、
観測地同士の関連性を示す階層情報を、観測データに紐づけて表示する、
情報表示方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、観測データの表示技術に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
製造装置に取り付けたカメラなど製造装置の状態を常時観測し、観測データを蓄積するシステムが提案されている（例えば、特許文献１参照。）。特許文献１では、観測データを、イベントの発生時刻と共に記憶する。これにより、特許文献１では、イベント発生時の観測データを読み出し可能にする。
【０００３】
食品、医薬、自動車製造などの産業分野の工場には複数の機器が稼働している。どこかの機器に故障が生じると、製造ライン工場に影響する。このため、工場の管理者は、通信ネットワークを介して、工場内の機器の稼働状況及びイベントを、管理システムで一元管理している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１５２７５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
業務効率化による人員削減に伴い、機器の稼働状況を観測するカメラやセンサが増え、管理システムが複雑になっている。このため、アラームが鳴るなどのイベント発生時に、どこに問題があるのかが分かりにくく、原因の究明に時間がかかっていた。
【０００６】
本開示は、管理対象におけるイベントの発生個所と発生数を直感的に把握可能にすることを目的とする。
【課題を解決するための手段】
【０００７】
本開示の管理システムは、複数のセンサ（２２）と、本開示の情報管理装置（９１）と、を備える。
【０００８】
本開示の情報管理装置（９１）は、異なる複数の観測地で観測された観測データを管理する情報管理装置であって、本開示の情報表示方法を実行する。本開示の情報表示方法では、前記情報管理装置が、観測地同士の関連性を示す階層情報を、観測データに紐づけて表示する。
【０００９】
前記観測データは、観測地で観測されたイベントを含んでいてもよい。前記情報管理装置は、前記複数の観測地で観測されたイベントの通知数を、観測地ごとに表示してもよい。
【００１０】

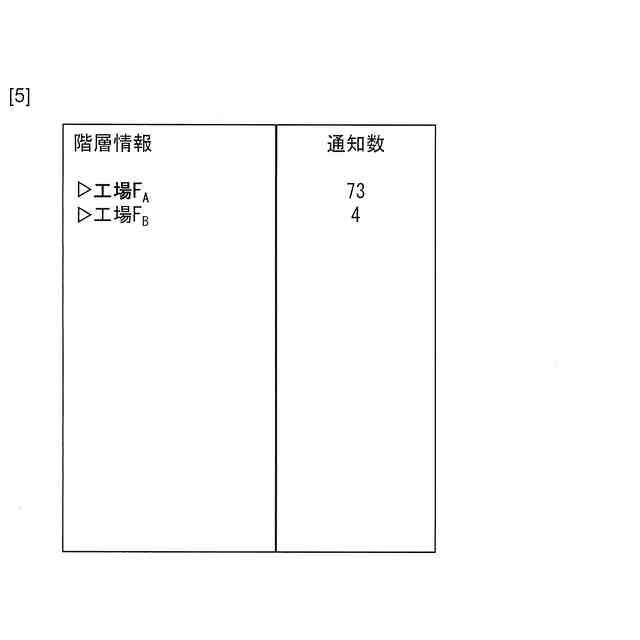

前記階層情報の下の階層は、非表示にすることが可能であってもよい。前記情報管理装置は、前記下の階層が非表示になると、前記下の階層のイベントの通知数の合計値を、前記下の階層の上の階層に表示してもよい。
（【００１１】以降は省略されています）
