公開番号2025139340
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038222
出願日2024-03-12
発明の名称物品検査装置
出願人アンリツ株式会社
代理人個人,個人
主分類G01N 23/18 20180101AFI20250918BHJP(測定;試験)
要約【課題】検査部を支える支持部がシンプルかつ軽量な構造である物品検査装置を提供する。

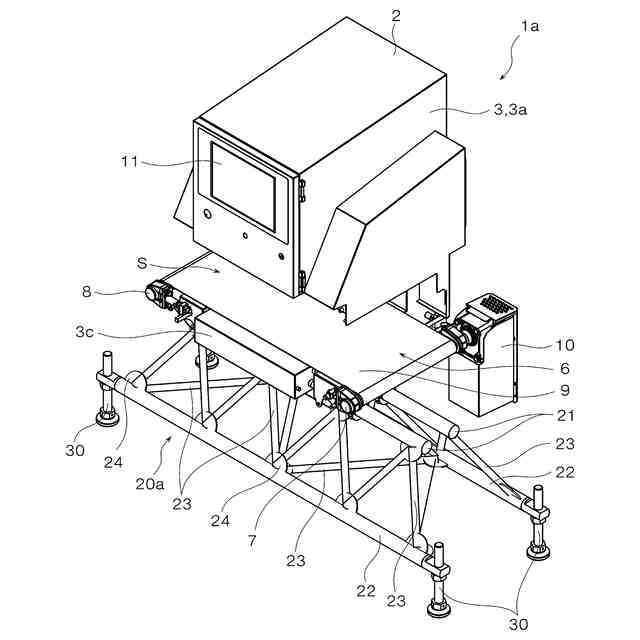

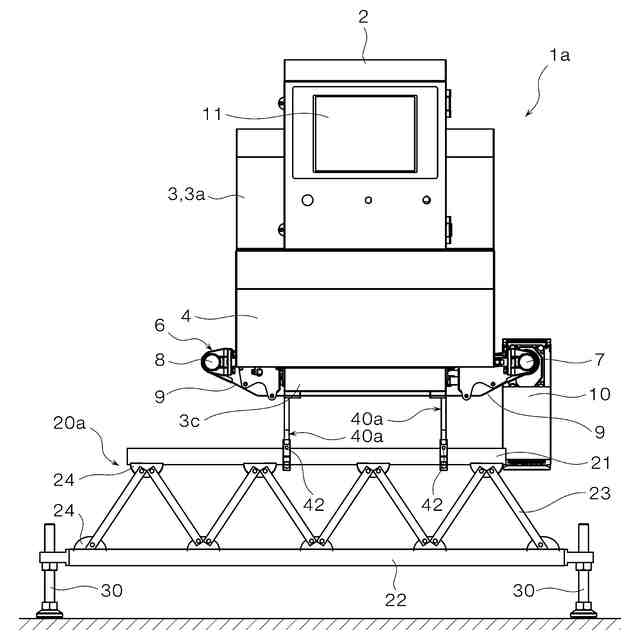

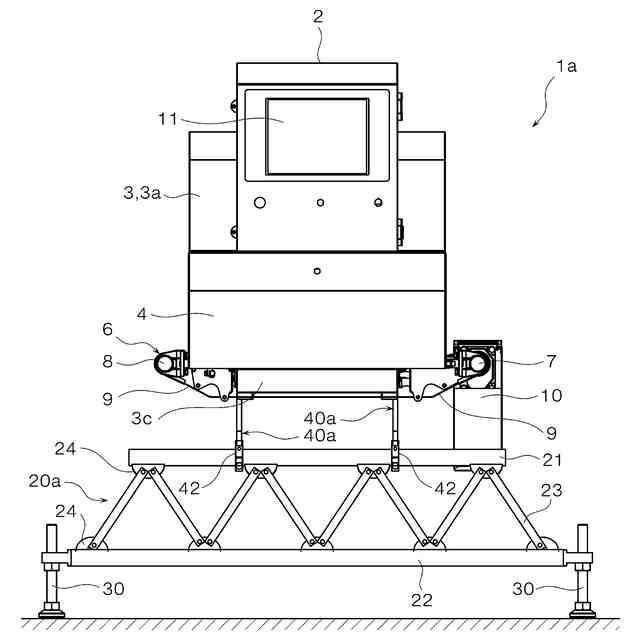

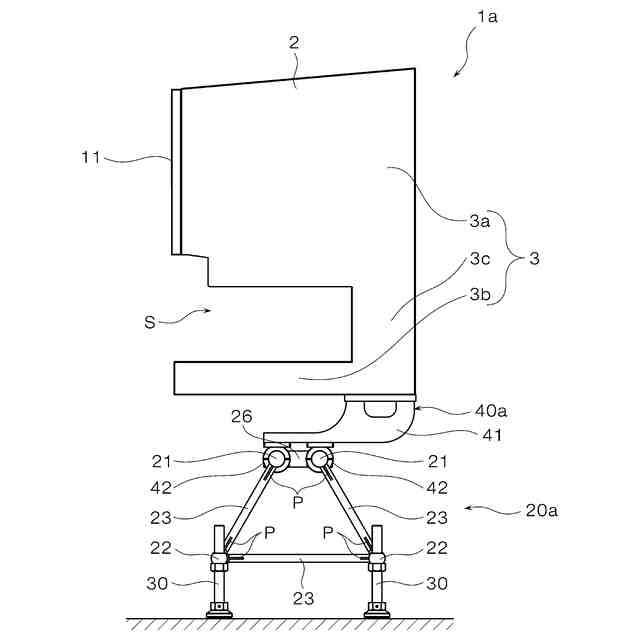

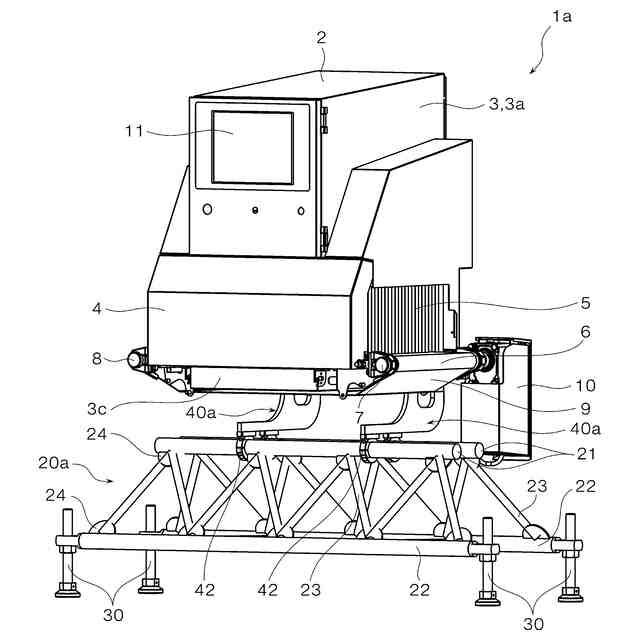

【解決手段】X線検査装置1aは、支持部20aの上に連結部40aで検査部2が連結された構造である。支持部は、上方の第1桁部材21と、下方の第2桁部材22と、両桁部材を三角形状の配置パターンでピン連結する接合部材23により構成されたトラス構造である。連結部40aは、検査部の底面に取り付けられて第1桁部材の軸方向の任意の位置を把持部42で把持固定して検査部を支持する。トラス構造の支持部は軽量かつ高強度で製造コストが低い。トラス構造のピン節点の上方近傍に検査部を連結部で配置・固定すれば検査部の支持がより安定的になる。
【選択図】図1
特許請求の範囲【請求項１】
被検査物品を検査する検査部と、
前記検査部の下方に設けられて前記検査部を支えるトラス構造の支持部と、
前記検査部と前記支持部を連結する連結部と、
を備えたことを特徴とする物品検査装置。
続きを表示（約 660 文字）【請求項２】
前記支持部は、上方位置に水平に設置される丸棒状の第１桁部材と、前記第１桁部材と平行に下方位置に設置される第２桁部材と、前記第１桁部材と前記第２桁部材を三角形状の配置パターンで連結する複数の接合部材によって構成されており、

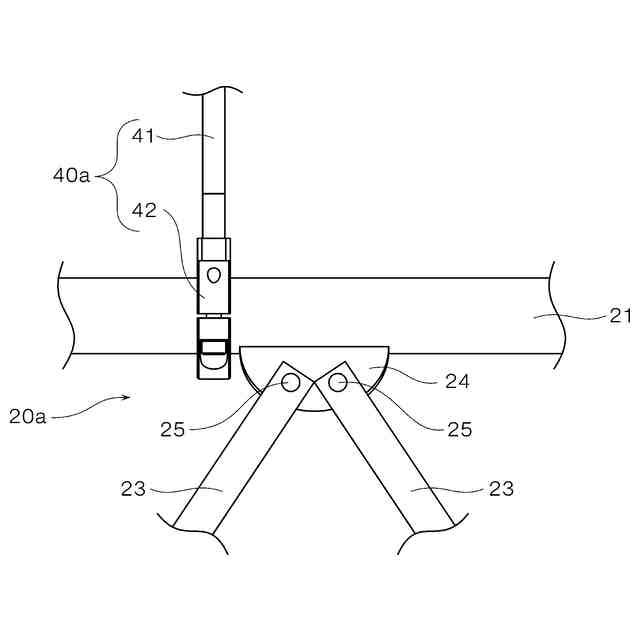

前記連結部は、一端部が前記検査部に取り付けられたアーム部と、前記アーム部の他端部に設けられて前記第１桁部材の任意の位置を把持する周状の把持部とを有することを特徴とする請求項１に記載の物品検査装置。
【請求項３】

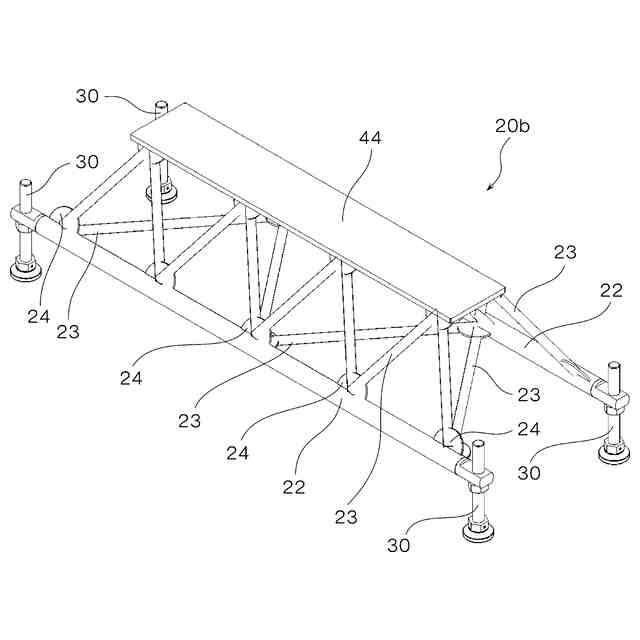

前記支持部は、上方位置に水平に設置される板状の第１桁部材と、前記第１桁部材と平行に下方位置に設置される第２桁部材と、前記第１桁部材と前記第２桁部材を三角形状の配置パターンで連結する複数の接合部材によって構成されており、
前記連結部は、前記検査部を、前記第１桁部材の任意の位置に連結することを特徴とする請求項１に記載の物品検査装置。
【請求項４】

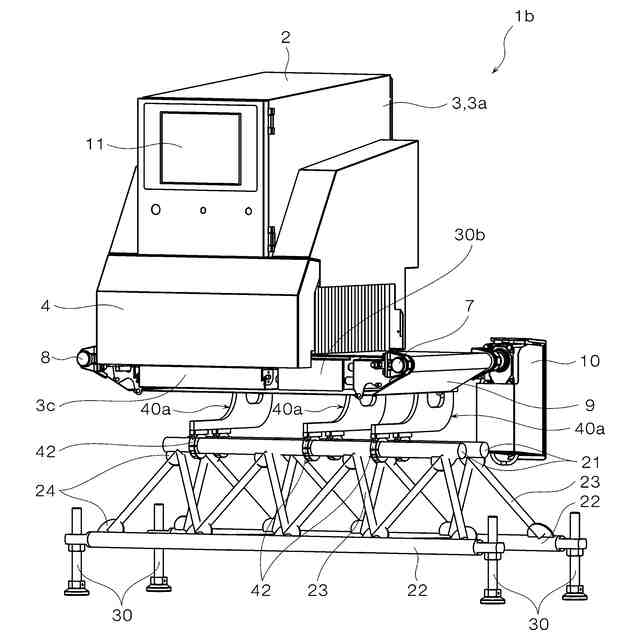

前記支持部は、前記第１桁部材と前記第２桁部材と前記接合部材からなる組が前記第１桁部材及び前記第２桁部材の長手方向と直交する水平方向について並設された２基が一体化された構成であることを特徴とする請求項２または３に記載の物品検査装置。
【請求項５】
前記検査部が、被検査物品にＸ線を照射し、被検査物品を透過したＸ線から取得したＸ線画像を用いて被検査物の検査を行うＸ線検査部であることを特徴とする請求項４に記載された物品検査装置としてのＸ線検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床面等に設置した支持部の上に検査部を取り付けた構造の物品検査装置に係り、特に、トラス構造を採用することにより部材強度に頼らない製造コストの低いシンプルな支持部を実現するとともに、検査部のサイズや付属機器類に変更等があった場合にも複雑な再度の構造計算が不要で支持部をそのまま使用できる物品検査装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
下記特許文献１にはＸ線異物検出装置の発明が開示されている。このＸ線異物検出装置は、筐体１と、筐体１の内部に着脱可能に装着され、かつ複数のキャスタ２により移動可能なベルト搬送部３を備えている。筐体１は、床面４に設置脚部５ａを介して設置される架台５と、架台５の後部に立設された本体ケース６を備え、本体ケース６の前部側下部と、架台５間に隙間を設けて前記ベルト搬送部３を挿入し、架台５上にベルト搬送部３を位置決め設置している。また、筐体１内には、筐体１内でベルト搬送部３の下方に配置されて被検査体を透過したＸ線を検出するＸ線検知手段９を備えており、被検査体中の異物の有無を検出することができる。
【０００３】
下記特許文献２にはＸ線検査装置の発明が開示されている。このＸ線検査装置は、コンベア１０と、Ｘ線遮蔽機能を有する筐体２１内に設けられたＸ線検査手段２０と、Ｘ線検査手段２０の上流側及び下流側の搬送路１０ａ上を覆う前面開放式の第１および第２の開閉カバー３１、３２と、第２の開閉カバー３２の内側の搬送路１０ａ上に配設された選別排出機構４０と、搬送路１０ａの幅員方向の後方側に配設された排出物収納ボックス５０を具備している。これらの各構成要素は、被検査物の搬送方向に関するＸ線検査手段２０と第１および第２の開閉カバー３１、３２の長さに相当する機長の機台フレーム１に搭載乃至取り付けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－４６９２１号公報
特開２００７－３３４０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記特許文献１及び２に開示されたＸ線異物検出装置及びＸ線検出装置のように、床面に設置された支持部（架台や機台フレーム）の上に筐体やコンベアを取り付けた構造の物品検査装置においては、要求される機能の変化または高度化に伴って筐体やコンベアの構造が複雑化して機長が長くなり、また重量が増加することがある。そのような場合には、従来は、その都度変化した設計条件に対応するために支持部の構造を見直し、再設計または再計算等、必要な対策を講じる必要があった。
【０００６】
本発明は、以上説明した従来の技術における課題に鑑みてなされたものであり、支持部の上に検査部を連結した構造の物品検査装置において、部材強度に頼らない軽量で製造コストの低いシンプルな構造であり、検査部や搬送部のサイズ、付属機器等に変更等があった場合にも複雑な再度の構造計算が不要である支持部を備えた物品検査装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
請求項１に記載された物品検査装置は、
被検査物品を検査する検査部と、
前記検査部の下方に設けられて前記検査部を支えるトラス構造の支持部と、
前記検査部と前記支持部を連結する連結部と、
を備えたことを特徴としている。
【０００８】
請求項２に記載された物品検査装置は、請求項１に記載の物品検査装置において、
前記支持部は、上方位置に水平に設置される丸棒状の第１桁部材と、前記第１桁部材と平行に下方位置に設置される第２桁部材と、前記第１桁部材と前記第２桁部材を三角形状の配置パターンで連結する複数の接合部材によって構成されており、
前記連結部は、一端部が前記検査部に取り付けられたアーム部と、前記アーム部の他端部に設けられて前記第１桁部材の任意の位置を把持する周状の把持部とを有することを特徴としている。
【０００９】
請求項３に記載された物品検査装置は、請求項１に記載の物品検査装置において、
前記支持部は、上方位置に水平に設置される板状の第１桁部材と、前記第１桁部材と平行に下方位置に設置される第２桁部材と、前記第１桁部材と前記第２桁部材を三角形状の配置パターンで連結する複数の接合部材によって構成されており、
前記連結部は、前記検査部を、前記第１桁部材の任意の位置に連結することを特徴としている。
【００１０】
請求項４に記載された物品検査装置は、請求項２または３に記載の物品検査装置において、
前記支持部は、前記第１桁部材と前記第２桁部材と前記接合部材からなる組が前記第１桁部材及び前記第２桁部材の長手方向と直交する水平方向について並設された２基が一体化された構成であることを特徴としている。
（【００１１】以降は省略されています）
