公開番号2025091631
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206991
出願日2023-12-07
発明の名称防振装置
出願人株式会社フコク
代理人弁理士法人相原国際知財事務所
主分類F16F 15/04 20060101AFI20250612BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】種々の方向の振動を簡単な調整により且つ広範囲に亘って低コストで防振可能であり、吸振性能及び減衰性能を容易に制御可能な信頼性の高い防振装置を提供する。
【解決手段】防振装置は、ボルトと、第1挿通孔、第1内周部、及び第1外周部を有する第1皿ばねと、第2挿通孔、第2内周部、及び第2外周部を有する第2皿ばねと、ボルトが挿通され、軸線方向に対向する一対の端面を有し、締結具により各端面に第1内周部と第2内周部とがそれぞれ挟持されるスリーブと、第1外周部と第2外周部とが重ね合わせた状態で固定され、ボルト及びスリーブの変位領域が開口された固定板とを備え、第1皿ばねは複数の第1防振体を有し、第2皿ばねは複数の第2防振体を有し、各第1防振体及び各第2防振体は、被防振部材を介してボルトに振動が入力されたとき、スリーブを隔てた位置で、それぞれ振動を吸収するとともに振動を減衰させる。
【選択図】図2
特許請求の範囲【請求項１】
被防振部材を防振する防振装置であって、
前記被防振部材が取り付けられるボルトと、
一方に凸状に湾曲し、径方向中央に形成され前記ボルトが挿通される第１挿通孔、前記第１挿通孔の周縁に形成される第１内周部、及び径方向外側に形成される第１外周部を有する第１皿ばねと、
前記第１皿ばねと反対側の他方に凸状に湾曲し、径方向中央に形成され前記ボルトが挿通される第２挿通孔、前記第２挿通孔の周縁に形成される第２内周部、及び径方向外側に形成される第２外周部を有する第２皿ばねと、
前記ボルトが挿通され、軸線方向に対向する一対の端面を有し、締結具により前記各端面に前記第１内周部と前記第２内周部とがそれぞれ挟持されるスリーブと、
前記第１外周部と前記第２外周部とが重ね合わせた状態で固定され、前記ボルト及び前記スリーブの変位領域が開口された固定板と
を備え、
前記第１皿ばねは、前記第１内周部から前記第１外周部に亘って平面視放射状に形成された複数の第１防振体を有し、
前記第２皿ばねは、前記第２内周部から前記第２外周部に亘って平面視放射状に形成された複数の第２防振体を有し、
前記各第１防振体及び前記各第２防振体は、前記被防振部材を介して前記ボルトに振動が入力されたとき、前記スリーブを隔てた位置で、それぞれ前記振動を吸収するとともに前記振動を減衰させる、防振装置。
続きを表示（約 720 文字）【請求項２】
前記スリーブは、その軸線方向に沿う長さを異なるものとすることにより前記防振装置の吸振性能及び減衰性能を調整するための防振調整機構を構成する、請求項１に記載の防振装置。
【請求項３】
前記第１防振体は、前記第１内周部と前記第１外周部との間において第１スリットで分離された第１テーパ面部であり、
前記第２防振体は、前記第２内周部と前記第２外周部との間において第２スリットで分離された第２テーパ面部であり、
前記第１テーパ面部及び前記第２テーパ面部は、前記被防振部材を介して前記ボルトに前記振動が入力されたとき、それぞれ所定の第１テーパ角度、所定の第２テーパ角度で変形することにより前記振動を吸収する、請求項２に記載の防振装置。
【請求項４】
前記第１テーパ角度と前記第２テーパ角度とは逆位相である、請求項３に記載の防振装置。
【請求項５】
前記第１テーパ面部の裏面と前記第２テーパ面部の裏面とには、それぞれ第１減衰部材、第２減衰部材が接着され、
前記第１減衰部材及び前記第２減衰部材は、前記被防振部材を介して前記ボルトに前記振動が入力されたとき、それぞれ前記第１テーパ面部、前記第２テーパ面部の変形量に応じて変形することにより前記振動を減衰する、請求項４に記載の防振装置。
【請求項６】
前記スリーブは、前記第１皿ばね及び前記第２皿ばねをそれぞれ予圧縮状態で支持可能な長さを有する、請求項５に記載の防振装置。
【請求項７】
前記第１皿ばねと前記第２皿ばねとは同一形状の部品である、請求項１から６の何れか一項に記載の防振装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防振装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、防振対象物が載置される載置部と、載置部を支持する支持部と、載置部と支持部とを連結する連結機構とを有する防振装置が開示されている。連結機構は、一端部側が載置部に装着されていて、他端部側が支持部に装着されている少なくとも２つの弾性体を有している。各弾性体は、少なくとも２つの変曲点を持つようにそれぞれに湾曲し、各弾性体が支持部に対して装着される位置及び角度を変更するための変更機構をさらに有している。
【０００３】
具体的には、弾性体は板ばね部材であり、また、変更機構は、装着板、移動部材、及びレール部材を有する。装着板はヒンジを中心として回転可能に移動部材に取り付けられ、装着板に対する板ばね部材の装着にはネジ部材が用いられる。ネジ部材を操作することにより、支持部に対する板ばね部材の位置や角度を変更可能である。このような変更を行うことにより、各板ばね部材の変曲点の位置を変更することができ、各板ばね部材が載置部を押し上げる力を調整することができ、ひいては防振装置の吸振性能を制御することができる。
【先行技術文献】
【特許文献】
【０００４】
特許第６４７８４０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記防振装置は、特許文献１の図１４に示されるように、例えば５つの板ばね部材にそれぞれ変更機構が備えられている。変更機構は前述したように複雑な構成を有しており、また、各板ばね部材をそれぞれの変更機構で全体のバランスが取れるように個別に調整しなければならない。従って、防振調整の作業に多大な労力を要する。また、調整作業はネジ部材が螺進、或いは螺退する範囲でしか行うことができないため、防振調整の範囲が狭くならざるを得ない。
【０００６】
また、上記防振装置は、前述したように例えば５つの板ばね部材を備えており、さらに他の多数の部材から構成されている。従って、防振装置の製造コストが高く、また、応力が集中し易い各板ばね部材や各変更機構が経年使用により破損し易いという問題もある。従って、種々の方向の振動を簡単な調整により且つ広範囲に亘って低コストで防振可能であり、吸振性能及び減衰性能を容易に制御可能な信頼性が高い防振装置が求められている。
【０００７】
本発明は、このような課題に鑑みてなされたもので、種々の方向の振動を簡単な調整により且つ広範囲に亘って低コストで防振可能であり、吸振性能及び減衰性能を容易に制御可能な信頼性の高い防振装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の目的を達成するべく、本発明の防振装置は、被防振部材を防振する防振装置であって、被防振部材が取り付けられるボルトと、一方に凸状に湾曲し、径方向中央においてボルトが挿通される第１挿通孔、第１挿通孔の周縁に形成される第１内周部、及び径方向外側に形成される第１外周部を有する第１皿ばねと、第１皿ばねと反対側の他方に凸状に湾曲し、径方向中央においてボルトが挿通される第２挿通孔、第２挿通孔の周縁に形成される第２内周部、及び径方向外側に形成される第２外周部を有する第２皿ばねと、ボルトが挿通され、軸線方向に対向する一対の端面を有し、締結具により各端面に第１内周部と第２内周部とがそれぞれ挟持されるスリーブと、第１外周部と第２外周部とが重ね合わせた状態で固定され、ボルト及びスリーブの変位領域が開口された固定板とを備え、第１皿ばねは、第１内周部から第１外周部に亘って平面視放射状に形成された複数の第１防振体を有し、第２皿ばねは、第２内周部から第２外周部に亘って平面視放射状に形成された複数の第２防振体を有し、各第１防振体及び各第２防振体は、被防振部材を介してボルトに振動が入力されたとき、スリーブを隔てた位置で、それぞれ振動を吸収するとともに振動を減衰させる。
【発明の効果】
【０００９】
本発明によれば、種々の方向の振動を簡単な調整により且つ広範囲に亘って低コストで防振可能であり、吸振性能及び減衰性能を容易に制御可能な信頼性の高い防振装置を提供することができる。
【図面の簡単な説明】
【００１０】

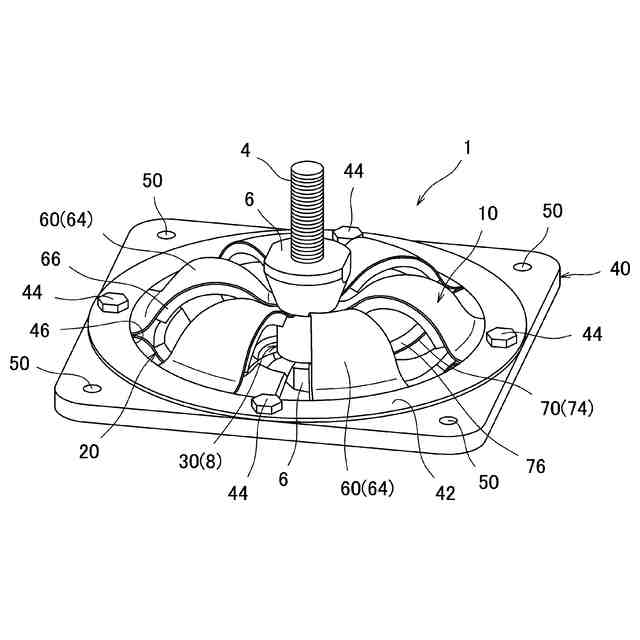

本発明の一実施形態に係る防振装置の斜視図である。

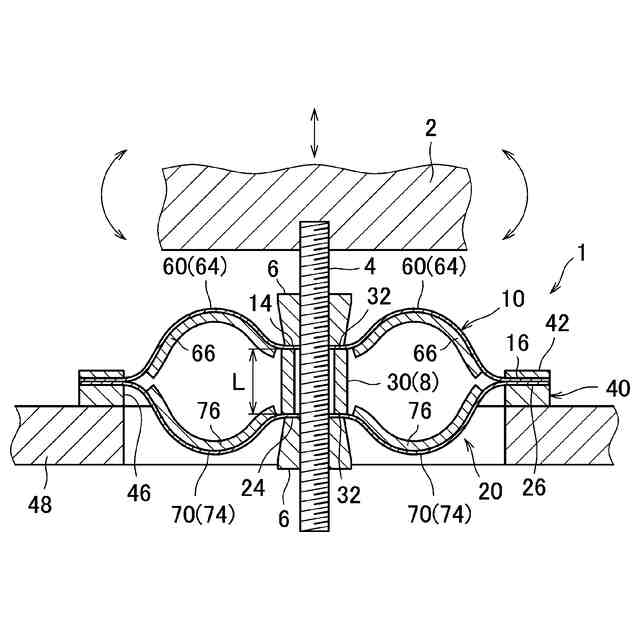

防振装置の断面図である。

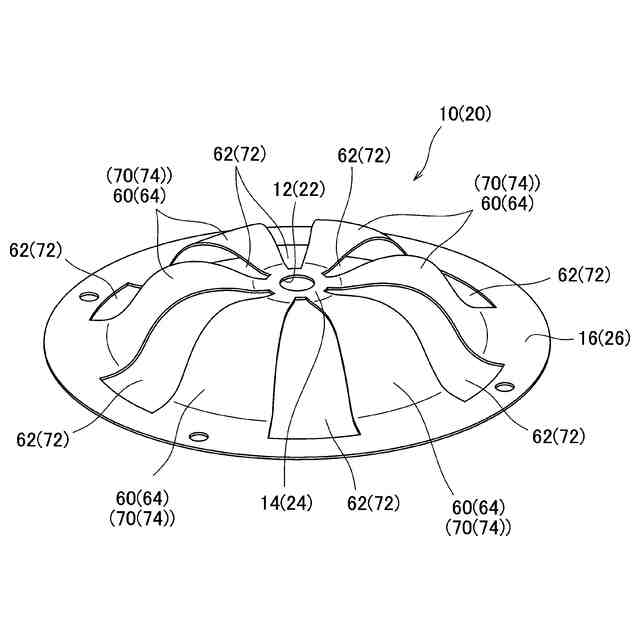

第１皿ばねの斜視図である。

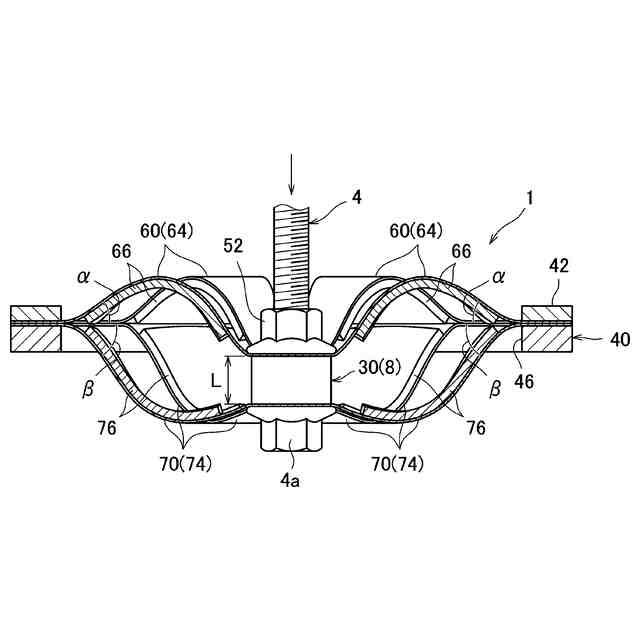

ボルトが鉛直方向の振動を受けたときの防振装置の断面図である。

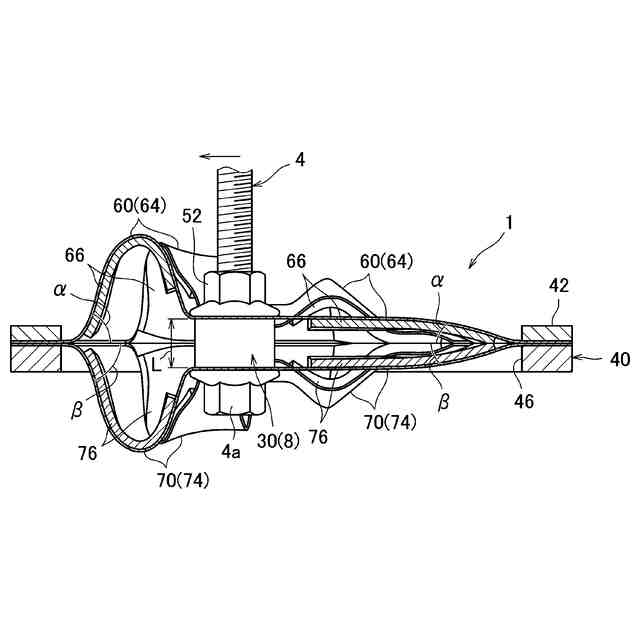

ボルトが水平方向の振動を受けたときの防振装置の断面図である。

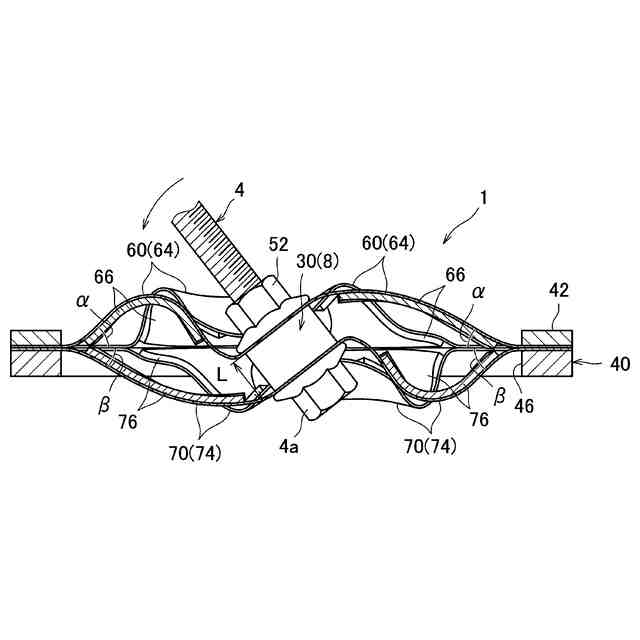

ボルトがねじり方向の振動を受けたときの防振装置の断面図である。

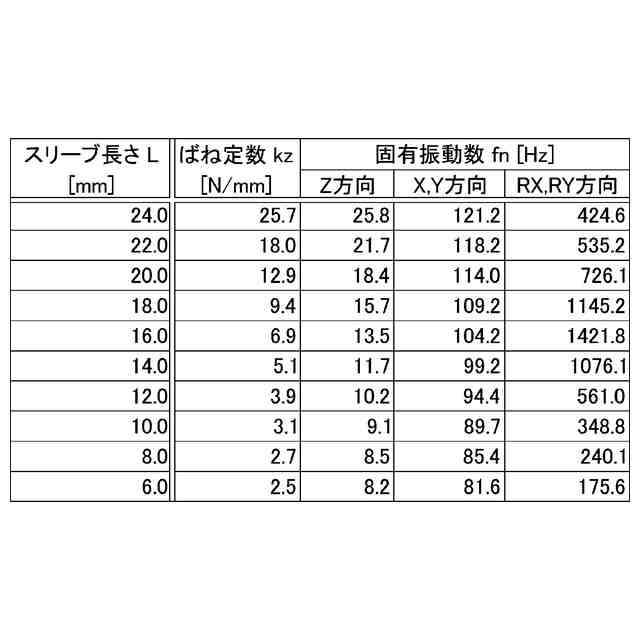

スリーブの長さＬに対するばね定数ｋｚと固有振動数ｆｎとの一例を表した表である。

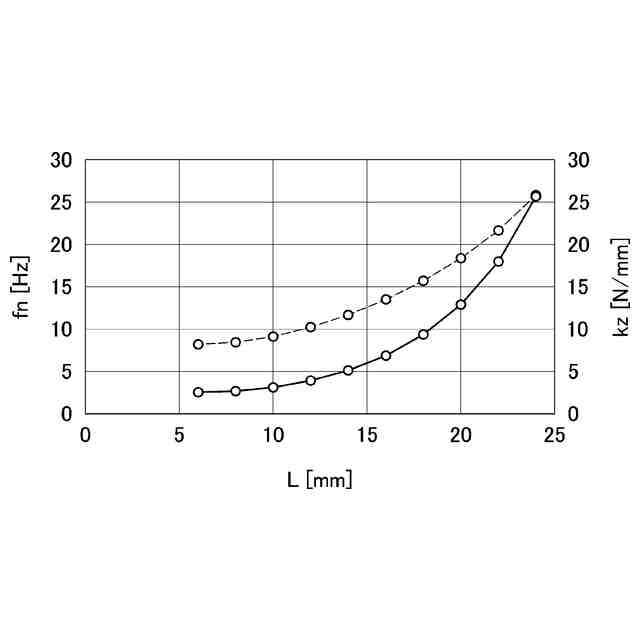

図７の表に基づいて作成したグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
