特許ウォッチ

公開番号2025091077
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206067
出願日2023-12-06
発明の名称ショベル
出願人住友建機株式会社
代理人個人,個人
主分類E02F 9/26 20060101AFI20250611BHJP(水工;基礎;土砂の移送)
要約【課題】所定の時間内に充電を完了させるための空調装置の動作条件をオペレータに把握させることを目的とする。
【解決手段】油圧ポンプを駆動させるための電動機と、前記電動機に電力を供給する蓄電装置と、前記蓄電装置から電力が供給される空調装置と、前記蓄電装置の充電率が目標値に到達する時間に関する情報と、前記空調装置の動作条件とを対応付けた一覧を表示装置に表示させる制御装置と、を有するショベルである。
【選択図】図1
特許請求の範囲【請求項１】
油圧ポンプを駆動させるための電動機と、
前記電動機に電力を供給する蓄電装置と、
前記蓄電装置から電力が供給される空調装置と、
前記蓄電装置の充電率が目標値に到達する時間に関する情報と、前記空調装置の動作条件とを対応付けた一覧を表示装置に表示させる制御装置と、を有するショベル。
続きを表示（約 910 文字）【請求項２】
前記動作条件は、前記空調装置の消費電力の制限に関する条件を含み、
前記一覧において、
前記空調装置の消費電力の制限に関する条件は、前記空調装置の動作において許容される消費電力を段階的に示す情報と、前記時間に関する情報とに対応付けられて表示される、請求項１記載のショベル。
【請求項３】
前記制御装置は、
前記蓄電装置に対する充電が開始したことを検出する充電検出部を有し、
前記充電の開始が検出された後に、前記空調装置を起動する操作を受け付けた場合に、前記一覧を前記表示装置に表示させる表示制御部と、を有する、請求項１記載のショベル。
【請求項４】
前記蓄電装置の充電率が目標値に到達する時間に関する情報は、少なくとも、前記蓄電装置の充電率が目標値に到達する充電完了時刻を含む、請求項１乃至３の何れか一項に記載のショベル。
【請求項５】
油圧ポンプを駆動させるための電動機と、
前記電動機に電力を供給する蓄電装置と、
前記蓄電装置から電力が供給される空調装置と、
前記蓄電装置に対する充電の開始が検出された後に、前記空調装置を起動する操作を受け付けた場合に、前記蓄電装置の充電率が目標値に到達する充電完了時刻を入力するための入力欄を含む画面を表示装置に表示させる制御装置と、を有するショベル。
【請求項６】
前記制御装置は、
前記入力欄に入力された前記充電完了時刻に基づき、前記空調装置に許容される動作条件を特定し、特定された前記動作条件に基づき前記空調装置を動作させ、前記特定された前記動作条件を前記表示装置に表示させる、請求項５記載のショベル。
【請求項７】
油圧ポンプを駆動させるための電動機と、
前記電動機に電力を供給する蓄電装置と、
前記蓄電装置から電力が供給される空調装置と、
前記蓄電装置の充電率が目標値に到達する時間に関する情報と対応付けられた前記空調装置の動作条件を、表示装置に表示させる制御装置と、を有するショベル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ショベルに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来では、外部電源からの充電が可能なバッテリ等の蓄電装置をエネルギ源として稼働する電動式のショベルが知られている。また、この電動式のショベルでは、空調装置の電源がオンの状態で、蓄電装置の充電量が減少している場合に、空調装置の動作制限を行うことが知られている。
【先行技術文献】
【特許文献】
【０００３】
国際公開２０２２／２１０３９１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の技術では、充電装置による充電中に空調装置を使用した場合に、決められた所定の時間内に充電を完了させるための空調装置の動作条件をオペレータに把握させることができない。
【０００５】
本開示は、所定の時間内に充電を完了させるための空調装置の動作条件をオペレータに把握させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の実施形態に係るショベルは、油圧ポンプを駆動させるための電動機と、前記電動機に電力を供給する蓄電装置と、前記蓄電装置から電力が供給される空調装置と、前記蓄電装置の充電率が目標値に到達する時間に関する情報と、前記空調装置の動作条件とを対応付けた一覧を表示装置に表示させる制御装置と、を有するショベルである。
【０００７】
本発明の実施形態に係るショベルは、油圧ポンプを駆動させるための電動機と、前記電動機に電力を供給する蓄電装置と、前記蓄電装置から電力が供給される空調装置と、
前記蓄電装置に対する充電の開始が検出された後に、前記空調装置を起動する操作を受け付けた場合に、前記蓄電装置の充電率が目標値に到達する充電完了時刻を入力するための入力欄を含む画面を表示装置に表示させる制御装置と、を有するショベルである。
【０００８】
本発明の実施形態に係るショベルは、油圧ポンプを駆動させるための電動機と、前記電動機に電力を供給する蓄電装置と、前記蓄電装置から電力が供給される空調装置と、前記蓄電装置の充電率が目標値に到達する時間に関する情報と対応付けられた前記空調装置の動作条件を、表示装置に表示させる制御装置と、を有するショベルである。
【発明の効果】
【０００９】
所定の時間内に充電を完了させるための空調装置の動作条件をオペレータに把握させることができる。
【図面の簡単な説明】
【００１０】

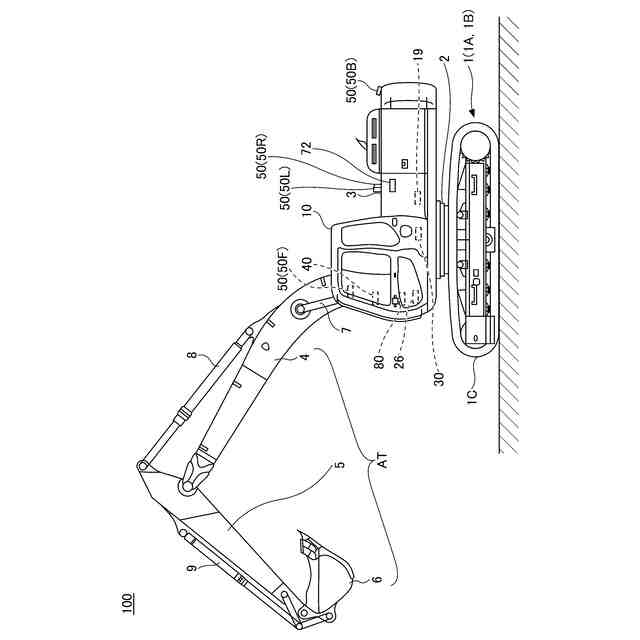

ショベルの側面図である。

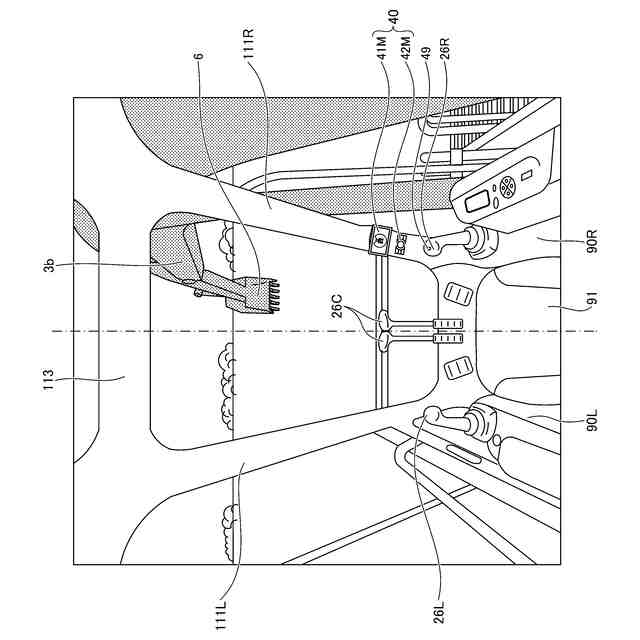

キャビンの内部について説明する図である。

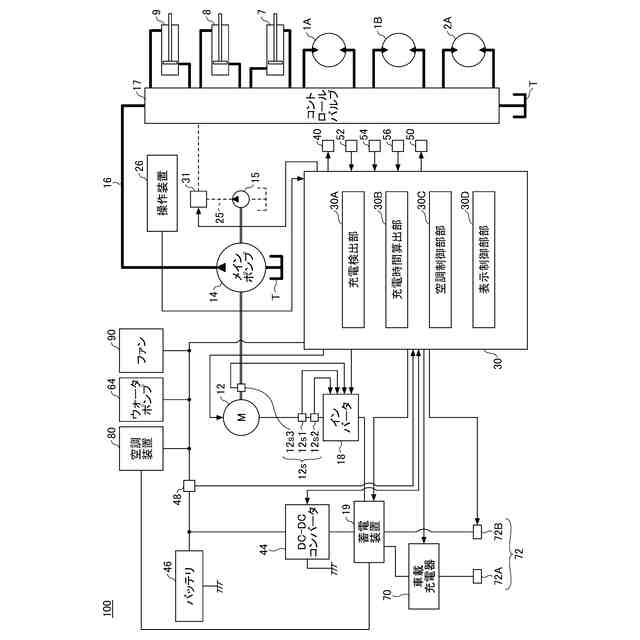

ショベルの構成を概略的に示すブロック図である。

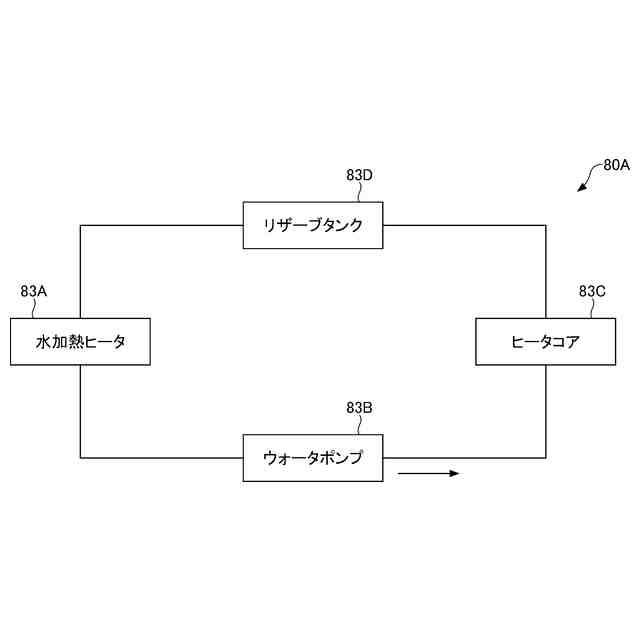

空調装置の一例を示す図である。
空調装置の他の例を示す図である。
第一の実施形態のショベルの動作を説明するフローチャートである。

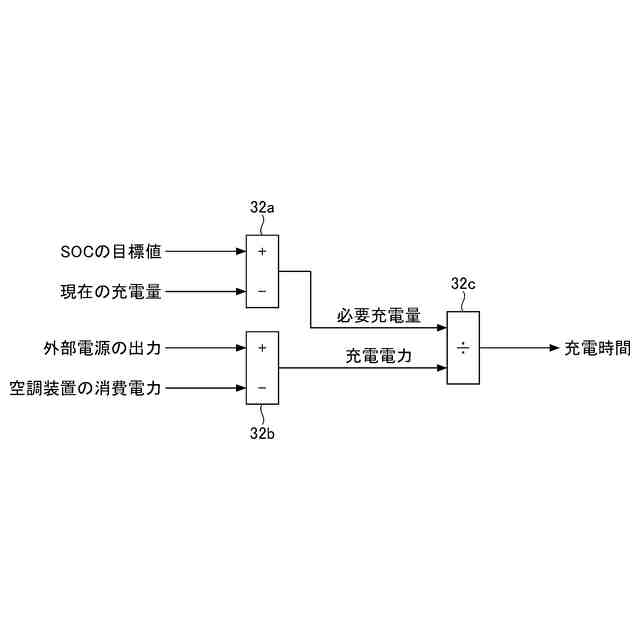

充電時間と充電完了時刻の計算について説明する図である。

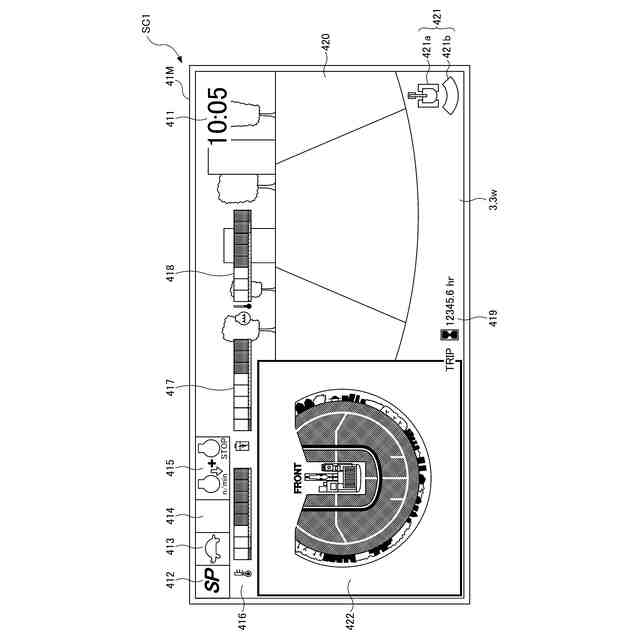

第一の実施形態のメイン画面の一例を示す図である。

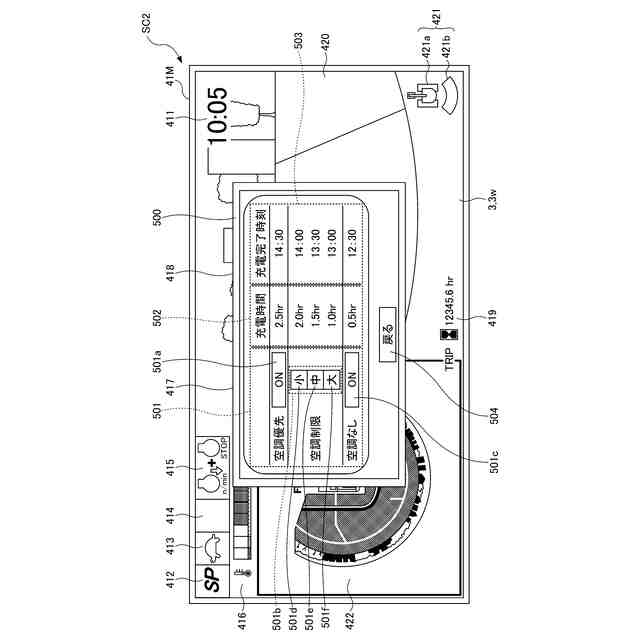

第一の実施形態の設定画面の一例を示す図である。
第一の実施形態のメイン画面の別の例を示す図である。
第二の実施形態のショベルの動作を説明するフローチャートである。
第二の実施形態の設定画面の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
