特許ウォッチ

公開番号2025121498
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024016914
出願日2024-02-07
発明の名称大都市防災設備
出願人個人
代理人
主分類E02B 3/04 20060101AFI20250813BHJP(水工;基礎;土砂の移送)
要約【課題】都市防災設備を提供するこ
【解決手段】本発明による都市防災設備は、海岸線近傍の海中に備えられた津波対策天井川堤防を具備し海岸線天井川両端から外海に河川水を流すことを特徴とする。
複数の隣接する河川の隣接する川岸から連続して海中に備えられ比較的浅い海底の海中に備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防5の外海側に備えられ両端が海岸線と接続する複数の開口7aを保持する津波対策堤防7を特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
海岸線近傍の海中に備えられた両端が海岸線と接続する複数の開口を具備する津波対策天井川堤防と、
前記複数の開口に備えられたフラップゲート式防潮堤或いは水門を具備し、
複数の前記開口から外海に河川水を流すことを特徴とする大都市防災設備。
続きを表示（約 1,200 文字）【請求項２】
複数の河川の隣接する両川岸と連続して比較的浅い海底の海中まで備えられた埋め立て不要天井川堤防と、
前記埋め立て不要天井川堤防の外海側に海岸線と接続して備えられ複数の開口を具備する津波対策天井川堤防と、
複数の前記開口に備えられたフラップゲート式防潮堤或いは水門を具備し、
複数の前記開口から外海に河川水を流すことを特徴とする大都市防災設備。
【請求項３】
海岸線近傍の海中に備えられた一端に開口を有し他端は海岸線に接続する天井川堤防と、
前記天井川堤防の一端の開口と接続し他端は海岸線と接続する比較的浅い海中まで備えられた埋め立て不要天井川堤防と、
前記埋め立て不要天井川堤防の外海に備えられ両端が海岸線まで接続された複数の開口を具備する津波対策天井川堤防と、
複数の前記開口に備えられたフラップゲート式防潮堤或いは水門を具備し、
前記埋め立て不要天井川堤防と前記津波対策堤防の間を汽水域とし津波対策天井川堤防の前記開口から外海に河川水を流すことを特徴とする大都市防災装置。
【請求項４】
海峡の二本の海岸線と、
前記二本の海岸線近傍の海中に備えられ両端に開口を有する二本の海岸線天井川堤防と、
前記天井川堤防の両端で比較的浅い海中に備えられた二本の埋め立て不要天井川堤防と、
前記二本の埋め立て不要天井川堤防の外側に平行して備えられた開口を有する津波対策堤防を具備し、
前記津波対策天井川堤防7の間を運河とし前記埋め立て不要堤防と前記津波対策堤防の間を汽水域とし前記開口から外海に河川水を流すことを特徴とする大都市防災装。
【請求項５】
海峡の二本の海岸線と、
前記二本の海岸線近傍の海中に備えられ両端に開口を有する天井川堤防と、
前記天井川堤防の両端で比較的浅い海中に備えられた埋め立て不要天井川堤防と、
前記埋め立て不要天井川堤防の外側に平行して備えられた開口を有する津波対策堤防を具備し前記埋め立て不要堤防と前記津波対策堤防の間を汽水域とし前記開口から外海に河川水を流すことを特徴とする都市防災装置。
【請求項６】
複数の河川の隣接する両川岸と連続して比較的浅い海底の海中まで備えられた第一の埋め立て不要天井川堤防と、
前記隣接する両川岸の海岸線近傍の海中に備えられた両端に開口を有する天井川堤防と前記第一の埋め立て不要天井川堤防の側面と並行して前記天井川堤防の両端から比較的浅い海中まで備えられた第二の埋め立て不要天井川堤防と両端が海岸線と接続し前記双方の埋め立て不要天井川堤防に平行して備えられた複数の開口を具備する津波対策天井川堤防と、
複数の前記開口に備えられたフラップゲート式防潮堤或いは水門を具備し複数の前記開口から外海に河川水を流すことを特徴とする大都市防災設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は海岸線近傍或いは比較的浅い海底の海中に津波対策天井川堤防を設置し大都市防災設備を提供することを目的とする。
続きを表示（約 6,000 文字）【背景技術】
【０００２】
最終氷期最終期の日本列島の海岸線は東京湾、伊勢湾、大阪湾が１００メートルに及ぶ海面上昇により次々と沈水し現在の海岸線になった。
本発明は先願である洪水防止堤防又は津波防止堤防（特願２０２２－１６２２８８号）の関連出願である。また、本出願人は津波対策浮体装置（特開２０２０－７６２８７号）を既に出願している。
なお、本出願人の発明ではないが日立造船株式会社の浮体式フラップゲートの登録特許として特許５３２９４５２号他３３件がある。
【先行技術文献】
【特許文献】
【０００３】
特許第５３２９４５２号
特許第５４７６２０９号
特許第５５２９００１号
特許第５７６２８８２号
特許第５７１８７３２号
特許第５５８０７８５号
特許第５６３１８１８号
特許第５８４５０２５号
特開第５８４５０５１号
特許第５７１８７９２号
特許第５９７１９５６号
特許第５８７３７４３号
特許第５８７３７５９号
特許第５８８３７５６号
特許第５９４８２０６号
特許第６１５８５０３号
特許第６１１７２８０号
特許第６２３５４０３号
特許第６２６２６０８号
特許第６４３８２８２号
特許第６４３５４５５号
特許第６３８２０９４号
特許第６４３１４０１号
特許第６４８０２２１号
特許第６４６１６９９号
特許第６６５２４０９号
特許第６６９６６８１号
特許第６４３８５５５号
特許第６６２６１８０号
特許第６８５６４８７号
特許第７１４５１０２号
特許第７２０３７１０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の第一の目的は東京湾、伊勢湾、大阪湾等日本の大都市海岸線の海中に複数の開口７aを保持する津波対策天井川堤防７を設置して大都市防災設備を提供することである。
本発明の第二の目的は東京湾、伊勢湾、大阪湾等日本の海岸線に埋め立て不要土地を提供することである
【課題を解決するための手段】
【０００５】
本発明は海岸線近傍或いは比較的浅い海底の海中に備えられた複数の開口７aを保持する津波対策天井川堤防７を具備し前記複数の開口７aから河川水を外海に流すことにより大都市防災設備を提供することを目的とする。
請求項１記載の大都市防災設備は、
海岸線近傍の海中に備えられた両端が海岸線と接続する複数の開口を具備する津波対策天井川堤防と
前記複数の開口に備えられたフラップゲート式防潮堤或いは水門を具備し複数の前記開口から外海に河川水を流すことを特徴とする。
請求項２に記載された大都市防災装置は、
複数の河川の隣接する両川岸と連続して比較的浅い海底の海中まで備えられた埋め立て不要天井川堤防と前記埋め立て不要天井川堤防の外海側に海岸線と接続して備えられ複数の開口を具備する津波対策天井川堤防と複数の前記開口に備えられたフラップゲート式防潮堤或いは水門を具備し複数の前記開口から外海に河川水を流すことを特徴とする。
請求項３記載の大都市防災設備は、
海岸線近傍の海中に備えられた一端に開口を有し他端は海岸線に接続する天井川堤防と
前記天井川堤防の一端の開口と接続し他端は海岸線と接続する比較的浅い海中まで備えられた埋め立て不要天井川堤防と前記埋め立て不要天井川堤防の外海に備えられ両端が海岸線まで接続された複数の開口を具備する津波対策天井川堤防と
複数の前記開口に備えられたフラップゲート式防潮堤或いは水を具備し前記埋め立て不要天井川堤防と前記津波対策堤防の間を汽水域とし津波対策天井川堤防の前記開口から外海に河川水を流すことを特徴とする。
請求項4記載の大都市防災設備は、
海岸線近傍の海中に備えられた両端に開口を有する天井川堤防と前記天井川堤防の両端から比較的浅い海中まで備えられた埋め立て不要天井川堤防と前記埋め立て不要天井川堤防の外海に備えられ両端を海岸線まで接続する複数の開口７aを有する津波対策堤防７と複数の前開口に備えられたフラップゲート式防潮堤或いは水門を具備し前記埋め立て不要天井川堤防と前記津波対策天井川堤防の間を汽水域とし津波対策添乗川堤防の前記開口から外海に河川水を流すことを特徴とする。
請求項5記載の大都市防災設備は、
海峡の二本の海岸線と前記二本の海岸線近傍の海中に備えられ両端に開口を有する二本の海岸線天井川堤防と前記天井川堤防の両端で比較的浅い海中に備えられた二本の埋め立て不要天井川堤防と前記二本の埋め立て不要天井川堤防の外側に平行して備えられた開口を有する津波対策堤防を具備し前記津波対策天井川堤防7の間を運河とし前記埋め立て不要堤防と前記津波対策堤防の間を汽水域とし前記開口から外海に河川水を流すことを特徴とする。
請求項6記載の大都市防災設は、複数の河川の隣接する両川岸と連続して比較的浅い海底の海中まで備えられた第一の埋め立て不要天井川堤防と前記隣接する両川岸の
海岸線近傍の海中に備えられた両端に開口を有する天井川堤防と前記第一の埋め立て不要天井川堤防の側面と並行して前記天井川堤防の両端から比較的浅い海中まで備えられた第二の埋め立て不要天井川堤防と両端が海岸線と接続し前記双方の埋め立て不要天井川堤防に平行して備えられた複数の開口を具備する津波対策天井川堤防と複数の前記開口に備えられたフラップゲート式防潮堤或いは水門を具備し複数の前記開口から外海に河川水を流すことを特徴とする。
【発明の効果】
【０００６】
本発明によれば海岸線近或いは比較的浅い海底の海中に備えられた両端海岸線まで接続された複数の開口７aを有する津波対策堤防7の複数の前記開口から外海に河川水或いは汽水水を流す大都市防災が可能となる。
また、隣接する河川の隣接する川岸から比較的浅い海底の海中までに備えられたより埋め立て不要天井川堤防５と前記埋め立て不要天井川堤防５の外海に平行して両端が海岸線まで備えられた複数の開口７aを保持する津波対策堤防７を具備し、前記埋立不要天井川堤防６により埋め立て不要土地が可能となり前記埋め立て不要天井川堤防５と前記津波対策堤防７の間を汽水域とし津波対策堤防７の複数の前記から外海に河川水を流し大都市防災が可能となる。
【図面の簡単な説明】
【０００７】
日本列島の現在の海岸線及び氷期の海岸線を示す。
海岸線近傍傍或いは比較的浅い海底の海中に備えられ複数の開口７aを保持する津波対策堤防７の実施例を示す
大阪湾の現在の地図を示す。
東京湾の現在の地図を示す。
三河湾の現在の地図を示す。
東京の現在の埋め立てを示す。
横浜の現在の埋め立てを示す。
名古屋の現在の埋め立てを示す。
九州から東京湾までの地図を示す。
堤防壁及び堤防補強部材が堤防固定垂直柱により固定された堤防壁を示す。
海中に備えられた複数の開口７aを有する津波対策天井川堤防7の一実施例を示す。
【発明を実施するための形態】
【０００８】
第１図は日本列島の現在の海岸線及び氷期の海岸線を示す。
最終氷期最終期の日本列島の海岸線は東京湾、伊勢湾、大阪湾が１００メートルに及ぶ海面上昇により次々と沈水し現在の海岸線になった。

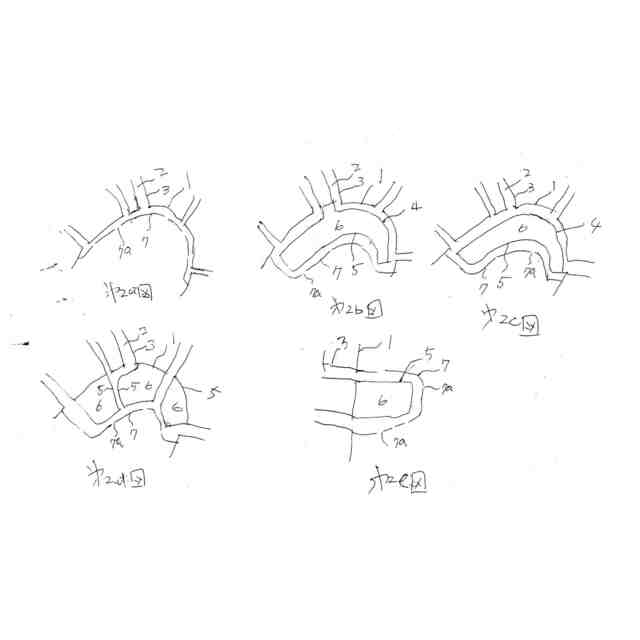

第２図は海岸線近傍傍或いは比較的浅い海底の海中に備えられ複数の開口７aを保持する津波対策堤防7の具体的実施例を示す
第２a図は海岸線近傍傍の海中に備えられ複数の開口７aを具備する津波対策天井川堤防7の実施例を示し海岸線１、複数の河川２、複数の開口７aを具備する津波対策天井川堤防７の実施例を示す。
複数の開口７aには公知のフラップゲート式防潮堤８或いは水門９が備えられ海岸線１への津波を防止する。
第２b図は一端に開口有する天井川堤防４の他端を埋め立て不要天井川堤防５により遮断すると共に前記埋め立て不要天井川堤防５の外海に複数の開口７aを保持する津波対策堤防７を備えた実施例を示す。第２c図は海岸線近傍に備えられた両端に開口を有する天井川堤防４と前記開口の両端から比較的浅い海底の海中備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防5の外海に備えられた津波対策天井川堤防７の実施例を、第２d図は複数の隣接する河川の隣接する川岸から連続して海中に備えられ比較的浅い海底の海中に備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防5の外海側に備えられ両端が海岸線と接続する複数の開口７aを保持する津波対策堤防7の実施例を示す。第２e図は一本の海岸線での都市防災設備の一実施例で海岸線近傍の海中に天井川堤防4を備え前記天井川堤防３の両端に開口bを具備し前記開口4b３bを具備する天井川堤防3を連続して具備する実施例である。
【０００９】
第３a図は大阪湾、第３b図は東京湾及び第図３c図は三河湾の現在の地図を示し、第２c図の海岸線近傍に備えられた両端に開口を有する天井川堤防４と前記開口の両端から比較的浅い海底の海中備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防5の外海に備えられた津波対策天井川堤防７の実施例が具体的に実施され第３b図
大阪湾の神戸、大阪、神戸空港及び関西空港の海岸線側側面を接続する海岸線近傍の天井川堤防４と前記空港の外海側側面と接続しで比較的浅い海中まで備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防５の外海に複数の開口７aを保持する津波対策堤防７を備えた実施例を示す。
み三河湾でも中部国際空港の海岸線側側面を接続し松阪までの海岸線近傍の天井川堤防４中部国際空港付近と松阪付近の海岸線を接続して比較的浅い海中まで備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防５の外海に複数の開口７aを保持する津波対策堤防７を備えた実施例で大都市防災が可能である。東京湾も浦安の海岸線から浦安の海岸線から横須賀までの海岸線近傍の天井川堤防４と木更津と横須賀の天井川堤防４の両端から比較的浅い海中まで備えられた埋め立て不要天井川堤防5と木更津と横須賀の海岸線と接続して前記埋め立て不要天井川堤防５の外海に複数の開口７aを保持する津波対策堤防７を備えた実施例を示す。第２c図は海岸線近傍に備えられた両端に開口を有する天井川堤防４と前記開口の両端から比較的浅い海底の海中に備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防5の外海に備えられた津波対策天井川堤防７の実施例で大都市防災が可能である。
第４図は埋め立て地のある大都市の現在を示し、第２d図の複数の隣接する河川の隣接する川岸から連続して海中に備えられ比較的浅い海底の海中に備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防5の外海側に備えられ両端が海岸線と接続する複数の開口７aを保持する津波対策堤防7の実施例が具体的に実施され、
第複数の隣接する河川の隣接する川岸から連続して比較的浅い海底の海中まで備えられた埋め立て不要天井川堤防５と前記埋め立て不要天井川堤防の外海側に備えられ複数の開口７aを有する津波対策天井川堤防と複数の前記開口に備えられたフラップゲート式防潮堤或いは水門を具備し複数の前記開口から外海に河川水を流すことを特徴とする隣接する河川の河川水を外海に流す海岸線１及び河川2も含めた実施例を示し、
第４図の東京、横浜及び千葉の埋め立て地では例えば東京の荒川と隅田川の隣接する河川の隣接する川岸或いは近傍の海岸線から連続して比較的浅い海底の海中まで備えられた第１の埋め立て不要天井川堤防５と隅田川の対岸から鶴見川の東河岸までの海岸線近傍の天井川堤防４と前記天井川堤防４の両端の開口と接続し前記第１の埋め立て不要天井川堤防4aの側面と平行した第２の埋め立て不要天井川堤防4bと海岸線と両端が接続し双方の埋め立て不要天井川堤防5a及び５bの外海に平行して備えられた津波対策天井川堤防7を実施すれば東京から横浜までの埋め立て不要地6が実現可能となる。
横浜でも隣接する多摩川と鶴見川の隣接する川岸或いは近傍の海岸線から連続して比較的浅い海底の海中まで備えられた埋め立て不要天井川堤防５を実施すれば埋め立て地以外に埋め立て不要地6が実現可能となる。また、鶴見川の西側川岸或いは近傍の海岸線と横須賀近傍の海岸線を接続し比較的浅い海底の海中まで備えられた埋め立て不要天井川堤防５を実施すれば埋め立て地以外に埋め立て不要地6が実現可能となる。大阪湾の河川は複雑ではあるが同様の実施が可能である。なお、明石は加古川の東川をじっし岸から明石の東端の海岸線に接続し比較的浅い海中まで備えられた埋め立て不要天井川堤防5と前記埋め立て不要天井川堤防５の外海に複数の開口７aを保持する津波対策堤防７を備えた実施例で明石の防災と埋め立て不要土地が可能となる。
【００１０】
東京湾、大阪湾,伊勢湾及び東北沿岸等の一本の海岸線での都市防災設備の一実施例は第２e図の実施例が具体的に実施可能で、複数の隣接する河川の隣接する川岸から連続して比較的浅い海底の海中まで備えられた埋め立て不要天井川堤防５と前記埋め立て不要天井川堤防の外海側に備えられ複数の開口７aを有する津波対策天井川堤防７と複数の前記開口７aに備えられたフラップゲート式防潮堤8或いは水門9 を具備し複数の前記開口７aから外海に河川水を流すことを特徴とする隣接する河川の河川水を外海に流すことを特徴とする。
この実施例では本出願人による津波対策浮体装置（特開２０２０－７６２８７号）が洋上での津波対策として津波を弱めるために実施され誘導浮体部材は洋上風力発電として利用される。最終的津波対策として前記開口７aに公知の浮体式フラップゲート８或いは水門9が利用される。
（【００１１】以降は省略されています）
