公開番号2025131068
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028573
出願日2024-02-28
発明の名称積みブロック
出願人株式会社武井工業所
代理人個人
主分類E02D 29/02 20060101AFI20250902BHJP(水工;基礎;土砂の移送)
要約【課題】施工時に土砂などの土圧でブロックの凹凸部が破損してしまうことを極力防止すると共に、施工後もブロック同士の接触部分の破損も極力防止することができる積みブロックを提供することを目的とする。

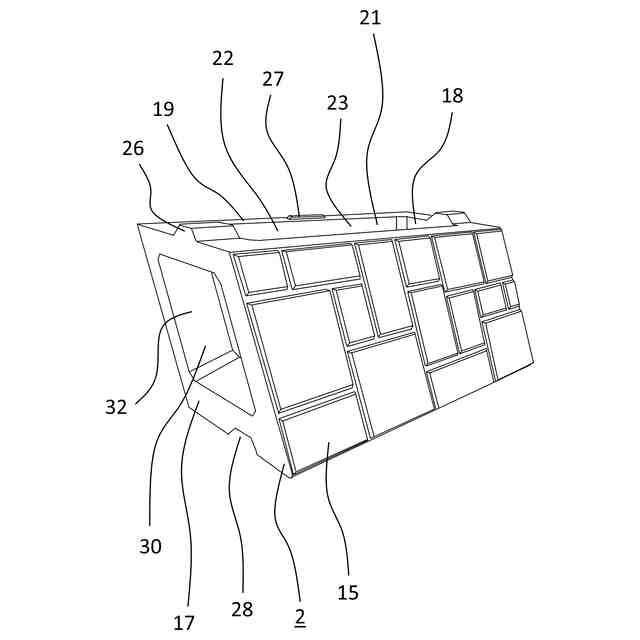

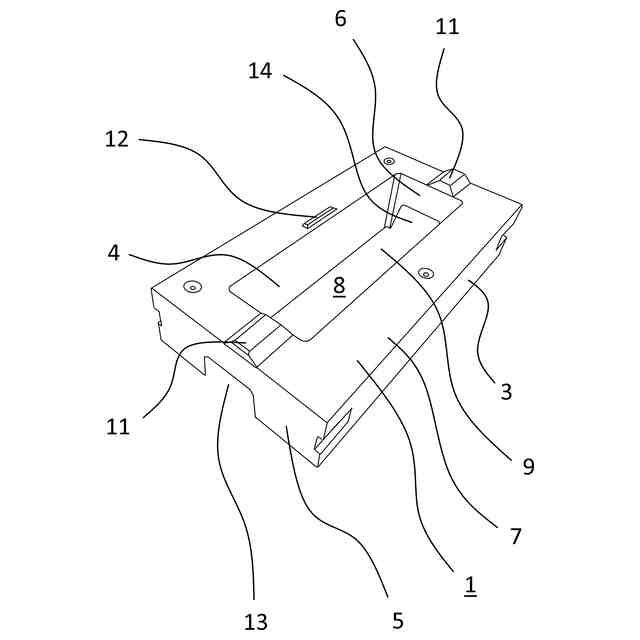

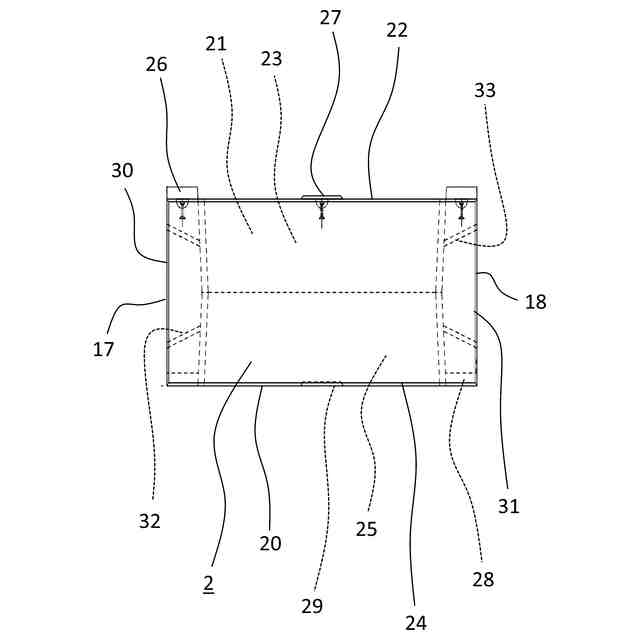

【解決手段】擁壁を構成する積みブロック2であって、上面板19には上面開口22を形成し枠状とし、この上面開口22の縁から上面板19の左右両側端にかけて、即ち積み上面板19の左右枠の全幅に渡って積みズレ止め凸部26が形成されている。また、前記下面板20にも下面開口24を形成し枠状とし、この下面開口24の縁から下面板20の左右両側端にかけて、即ち下面板20の左右枠の全幅に渡って前記積みズレ止め凸部26と嵌合する積みズレ止め凹部28が形成されている。

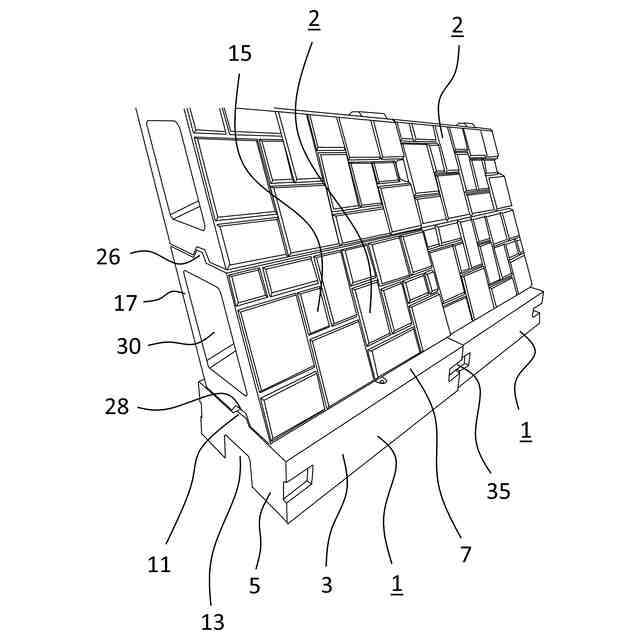

【選択図】図1
特許請求の範囲【請求項１】
前面部材、後面部材、左右側面部材、上面部材、下面部材とで内側に空間を形成し、
上方向に積み重ねると共に、側方向に隣接して設置して擁壁を構成する積みブロックであって、
前記上面部材に形成された上面開口と、
この上面開口の縁から上面部材の左右両側端にかけてそれぞれ形成されたズレ止め凸部と、
前記下面部材に形成された下面開口と、
この下面開口の縁から下面部材の左右両側端にかけてそれぞれ形成され、前記ズレ止め凸部と嵌合するズレ止め凹部とを備えたことを特徴とする積みブロック。
続きを表示（約 460 文字）【請求項２】
前記上面部材の上面開口の縁から後端の間に形成された位置決め凸部と、
前記下面部材の下面開口の縁から後端の間に形成され、前記位置決め凸部と嵌合する位置決め凹部とを備えたことを特徴とする請求項１記載の積みブロック。
【請求項３】
前記上面開口及び下面開口の縁から前記空間方向へ先細状に傾斜する上下傾斜部を備え、上面開口及び下面開口は空間と連通しており、上に積みブロックを積み重ねた場合、積み重ねた積みブロックの下面開口と前記上面開口とが連通し、これら各開口を中詰コンクリートが通過可能としたことを特徴とする請求項１記載の積みブロック。
【請求項４】
前記左右側面部材に形成された左右側面開口と、この左右側面開口から前記空間方向へ先細状に傾斜する左右傾斜部とを備え、前記左右側面開口と空間とが連通しており、側方向に積みブロックを隣接して設置した場合、側面開口同士が連通してこれら各開口を中詰コンクリートが通過可能としたことを特徴とする請求項１記載の積みブロック。

発明の詳細な説明【技術分野】
【０００１】

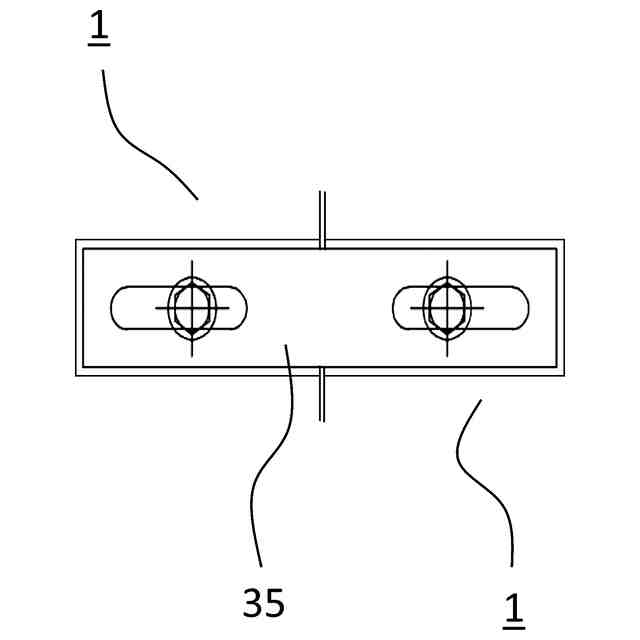

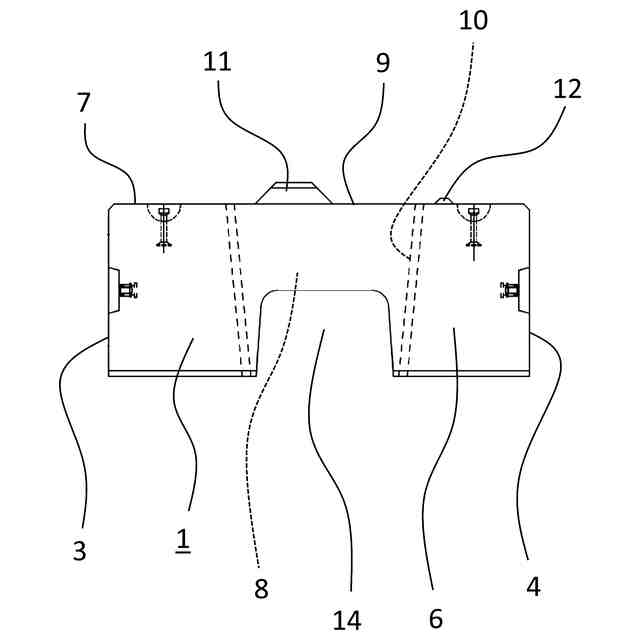

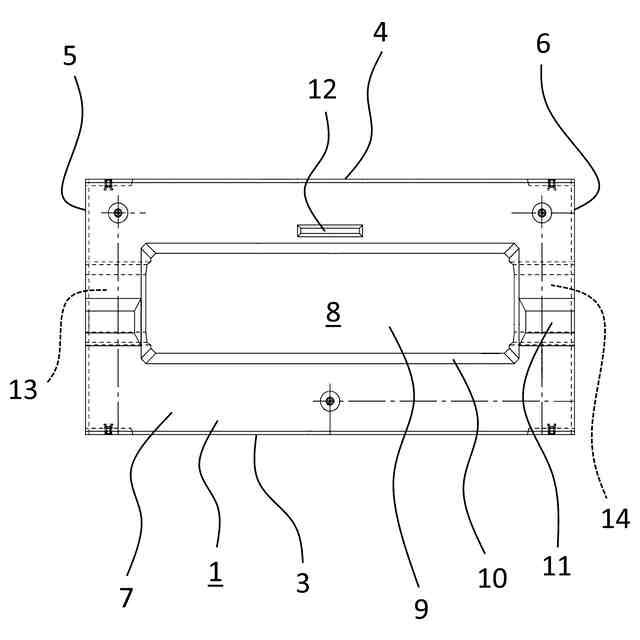

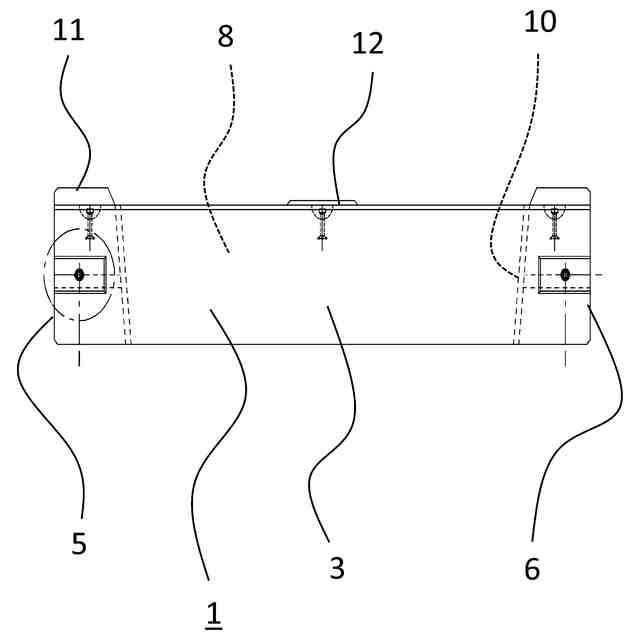

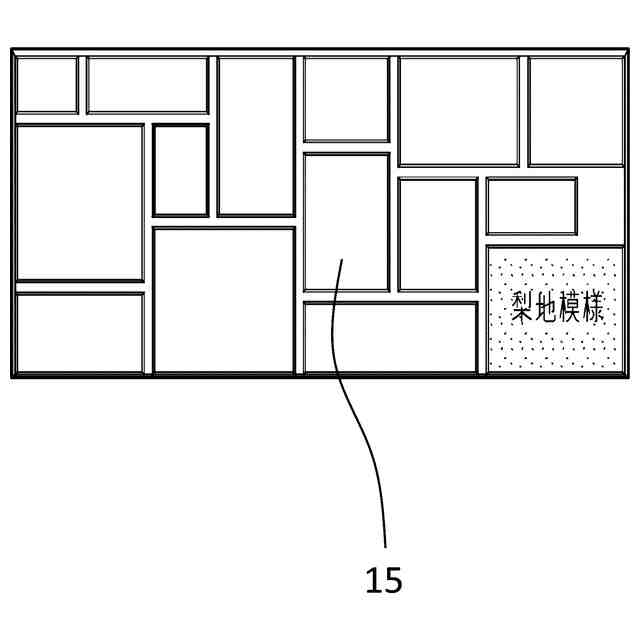

本発明は、上方向に積み重ねると共に、側方向に隣接して設置することにより擁壁を構成する積みブロックに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、地山、道路、河川、宅地造成の土が崩れるのを防ぐ法面保護のため、コンクリート製の積みブロック（控長３５ｃｍ～５０ｃｍ程度）を水平方向に複数並設すると共に垂直方向に複数段積み重ねることで土砂止め用や土留め用等のコンクリート擁壁を構築する技術が知られている。
【０００３】
例えば、特許文献１に開示されているコンクリート擁壁の本体ブロックは、本体ブロックの前面材と後面材を連結する１本の連結材とで構成されている。この本体ブロックを支える土留め擁壁用の基礎ブロックは、対峙する前面材及び後面材と、これら前面材と後面材を連結する２本の連結部材とで構成されている。
【０００４】
また、基礎ブロックの前面材及び後面材の上面には、４箇所の凸部が設けられており、本体ブロックの前面材及び後面材の下面には、前記凸部と嵌合する４箇所の凹部が形成されている。更に、本体ブロックの上面にも４箇所の凸部が設けられており、上に積み上げられる本体ブロック下面の凹部と嵌合する構造となっている。
【０００５】
本体ブロックの上下方向の連設に関しては、基礎ブロックの前面材及び後面材の上面が本体ブロックの前面材及び後面材の下面と接し、基礎ブロックの凸部に本体ブロックの凹部が嵌合することで横方向の滑り抵抗や施工性を良好なものとしている。更に、本体ブロック同士では、本体ブロック上面の凸部と、この本体ブロックに積み上げられる別の本体ブロック下面の凹部とが嵌合することで同様に横方向の滑り抵抗や施工性を良好なものとしている。
【０００６】
また、基礎ブロックと基礎地盤との一体性、基礎ブロックと本体ブロックとの一体性を図る目的で、中詰めコンクリートが打設され、硬化後は一つの連続したコンクリート塊となり基礎ブロック及び本体ブロックを一体のものとすることができる。なお、次の上方へ連設する本体ブロックも同様に中詰めコンクリートを打設している。
【先行技術文献】
【特許文献】
【０００７】
特許第６８９９０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
この特許文献１に記載の基礎ブロックや本体ブロックの凸部は、円錐台形状をなしており、位置決めと横方向の滑り抵抗として機能しているが、平面視で円状であるため、ブロックは凹凸部の土砂側の半円部分で土圧を受けなければならず、ブロックを高く積み上げなければならないコンクリート擁壁では、中詰めコンクリートが固まる前にブロックの凹凸部が土圧により破損し、ブロックがズレて脱落してしまう恐れがあった。
【０００９】
また、ブロックは、水平方向に複数並設すると共に垂直方向に複数段積み重ねる構造であるため、ブロック同士の接触部分が他の部分よりも強度が弱く、中詰めコンクリートが固まってもブロック同士の接触部分が土圧により破損してしまう恐れがあった。
【００１０】
本発明は、このような問題点に鑑みてなされたもので、施工時に土砂などの土圧でブロックの凹凸部が破損してしまうことを極力防止すると共に、施工後もブロック同士の接触部分の破損も極力防止することができる積みブロックを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
