公開番号2025131070
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028576
出願日2024-02-28
発明の名称積みブロック用基礎ブロック
出願人株式会社武井工業所
代理人個人
主分類E02D 29/02 20060101AFI20250902BHJP(水工;基礎;土砂の移送)
要約【課題】施工時に土砂などの土圧でブロックの凹凸部が破損してしまうことを極力防止すると共に、施工後もブロック同士の接触部分の破損も極力防止することができる積みブロック用基礎ブロックを提供することを目的とする。

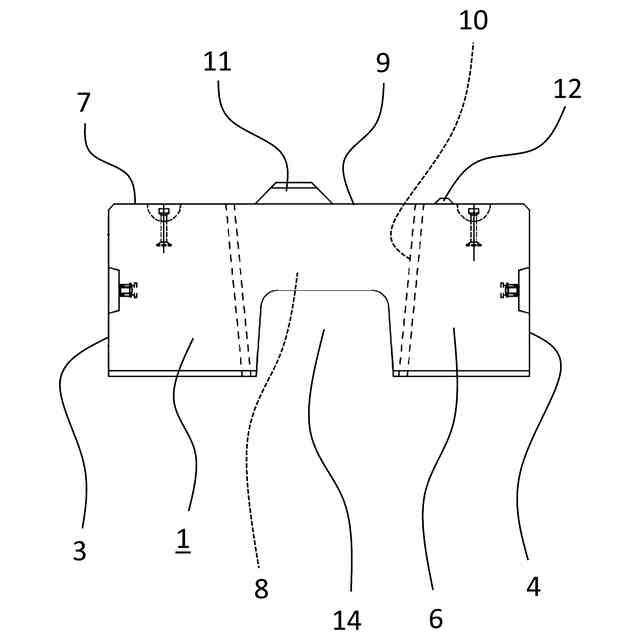

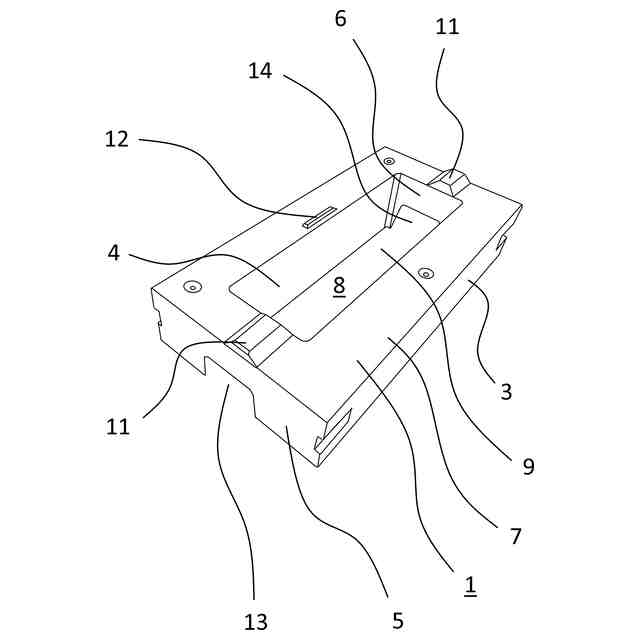

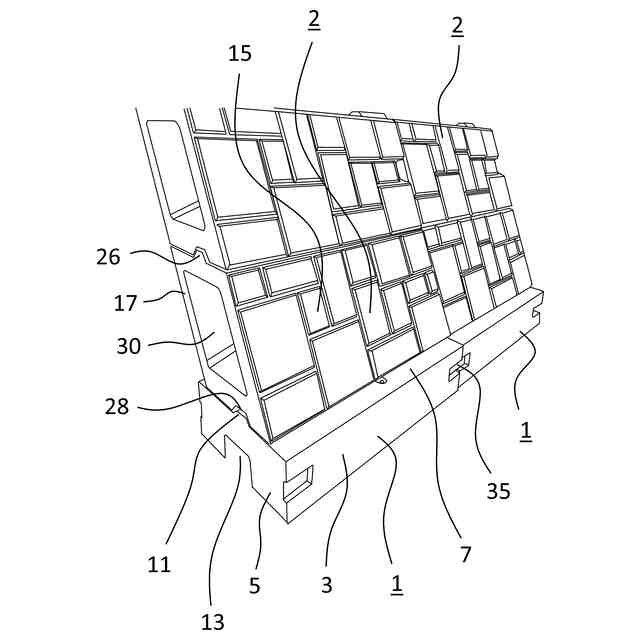

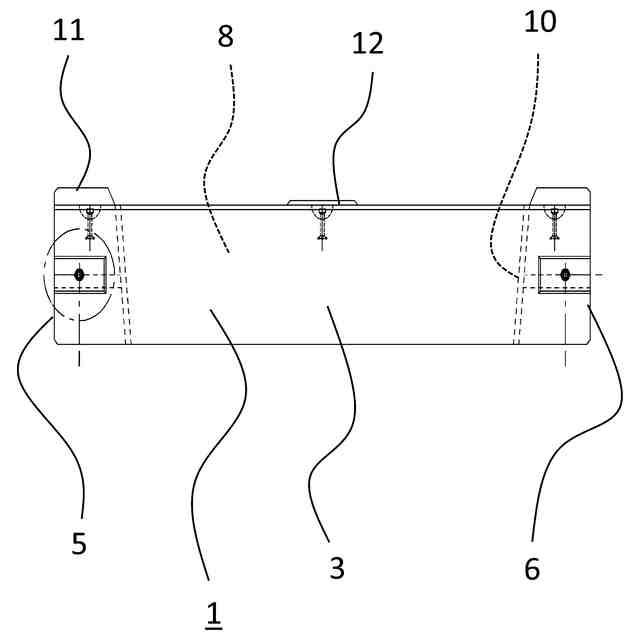

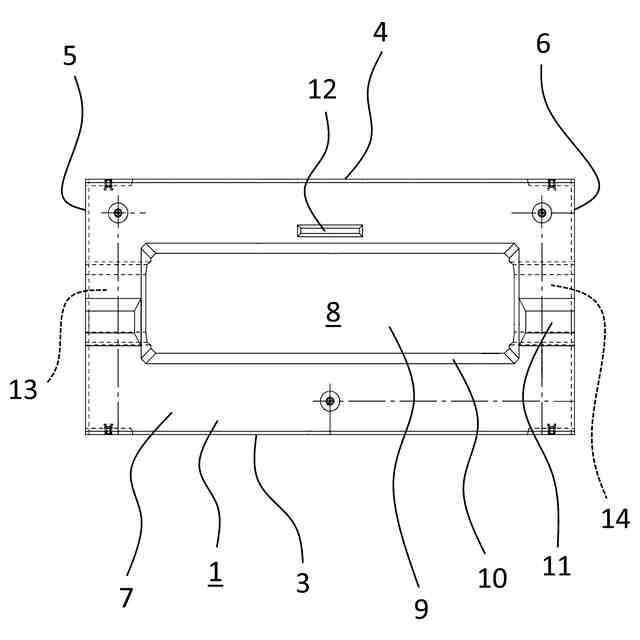

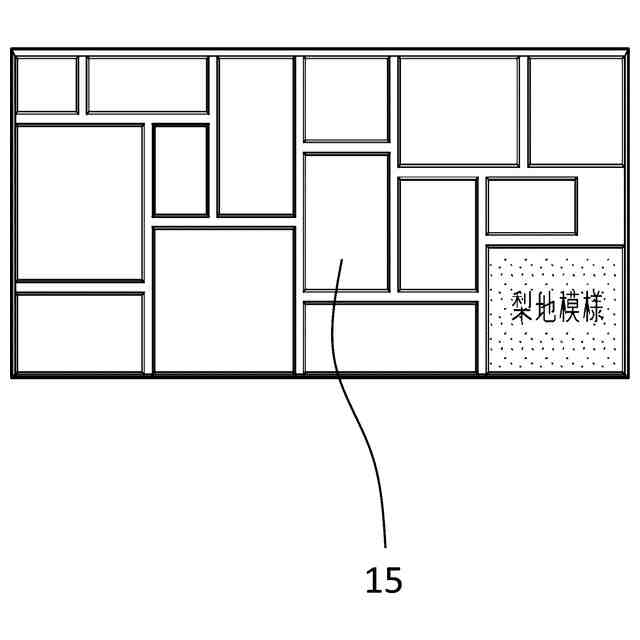

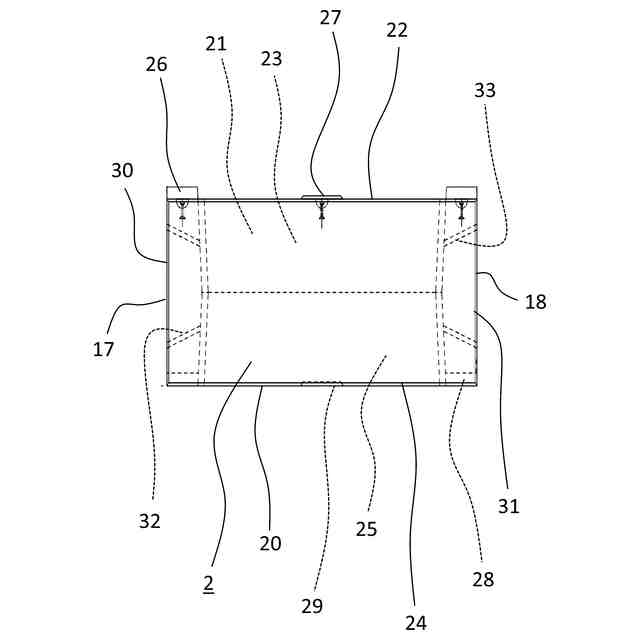

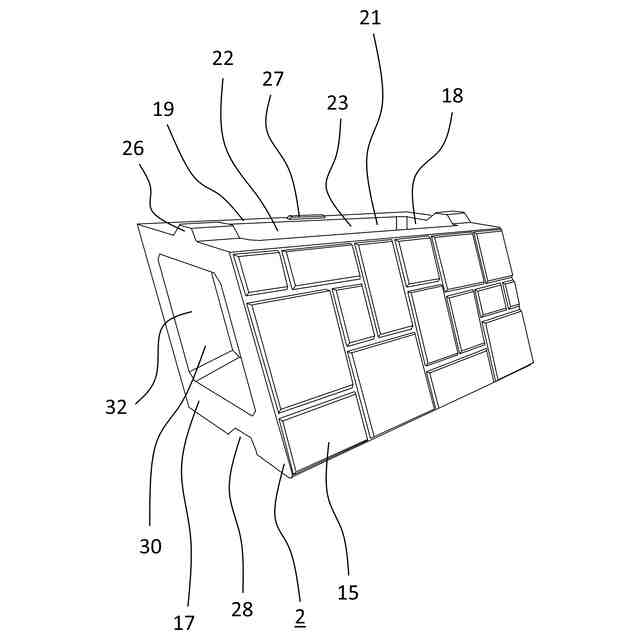

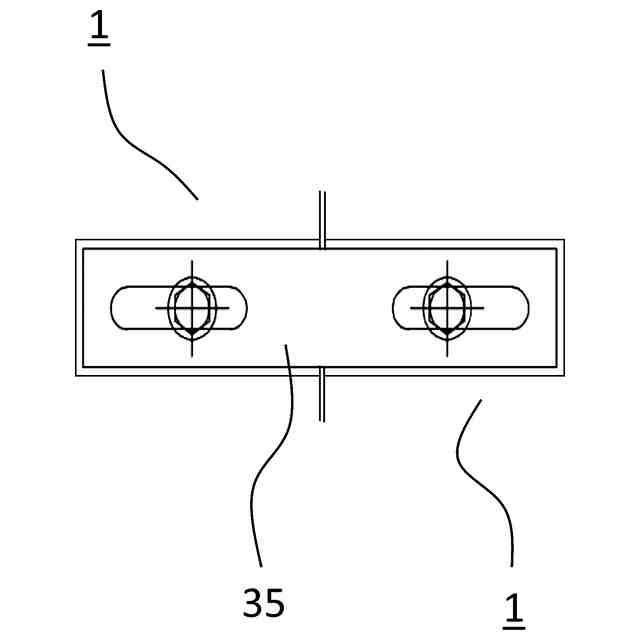

【解決手段】擁壁を構成する積みブロック2を積み上げる積みブロック用基礎ブロック1であって、上面板7には上面開口9を形成し枠状とし、この上面開口9の縁から上面板7の左右両側端にかけて、即ち上面板7の左右枠の全幅に渡ってズレ止め凸部11が形成されている。そして、このズレ止め凸部11は、前記上面板7上に積み上げられる積みブロック2の下面板20に形成されたズレ止め凹部28と嵌合する。
【選択図】図1
特許請求の範囲【請求項１】
前面部材、後面部材、左右側面部材、上面部材とで内側に空間を形成し、
側方向に隣接して設置すると共に、前記上面部材上に擁壁を構成する積みブロックを積み上げる積みブロック用基礎ブロックであって、
前記上面部材に形成された上面開口と、
この上面開口の縁から上面部材の左右両側端にかけてそれぞれ形成され、前記上面部材上に積み上げられる積みブロックの下面部材に形成されたズレ止め凹部と嵌合するズレ止め凸部とを備えたことを特徴とする積みブロック用基礎ブロック。
続きを表示（約 450 文字）【請求項２】
前記上面部材上に積み上げられる積みブロックの下面部材に形成された位置決め凹部と嵌合し、前記上面部材の上面開口の縁から後端の間に形成された位置決め凸部とを備えたことを特徴とする請求項１記載の積みブロック用基礎ブロック。
【請求項３】
前記上面開口は各部材により形成される空間と連通すると共に、上面開口縁から下方向へ先細状に傾斜する傾斜部を備え、上に積みブロックを積み重ねた場合、積み重ねた積みブロックの下面開口と前記上面開口とが連通し、これら各開口を中詰コンクリートが通過可能としたことを特徴とする請求項１記載の積みブロック用基礎ブロック。
【請求項４】
門型の前記左右側面部材により形成された左右側面貫通部を備え、この左右側面貫通部と前記空間とが連通しており、側方向に基礎ブロックを隣接して設置した場合、左右側面貫通部同士が連通してこれら各左右側面貫通部を中詰コンクリートが通過可能としたことを特徴とする請求項１記載の積みブロック用基礎ブロック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、上方向に積み重ねると共に、側方向に隣接して設置することにより擁壁を構成する積みブロックに用いる基礎ブロックに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、地山、道路、河川、宅地造成の土が崩れるのを防ぐ法面保護のため、コンクリート製の積みブロック（控長３５ｃｍ～５０ｃｍ程度）を水平方向に複数並設すると共に垂直方向に複数段積み重ねることで土砂止め用や土留め用等のコンクリート擁壁を構築する技術が知られている。
【０００３】
例えば、特許文献１に開示されているコンクリート擁壁の本体ブロックは、本体ブロックの前面材と後面材を連結する１本の連結材とで構成されている。この本体ブロックを支える土留め擁壁用の基礎ブロックは、対峙する前面材及び後面材と、これら前面材と後面材を連結する２本の連結部材とで構成されている。
【０００４】
また、基礎ブロックの前面材及び後面材の上面には、４箇所の凸部が設けられており、本体ブロックの前面材及び後面材の下面には、前記凸部と嵌合する４箇所の凹部が形成されている。更に、本体ブロックの上面にも４箇所の凸部が設けられており、上に積み上げられる本体ブロック下面の凹部と嵌合する構造となっている。
【０００５】
本体ブロックの上下方向の連設に関しては、基礎ブロックの前面材及び後面材の上面が本体ブロックの前面材及び後面材の下面と接し、基礎ブロックの凸部に本体ブロックの凹部が嵌合することで横方向の滑り抵抗や施工性を良好なものとしている。更に、本体ブロック同士では、本体ブロック上面の凸部と、この本体ブロックに積み上げられる別の本体ブロック下面の凹部とが嵌合することで同様に横方向の滑り抵抗や施工性を良好なものとしている。
【０００６】
また、基礎ブロックと基礎地盤との一体性、基礎ブロックと本体ブロックとの一体性を図る目的で、中詰めコンクリートが打設され、硬化後は一つの連続したコンクリート塊となり基礎ブロック及び本体ブロックを一体のものとすることができる。なお、次の上方へ連設する本体ブロックも同様に中詰めコンクリートを打設している。
【先行技術文献】
【特許文献】
【０００７】
特許第６８９９０５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
この特許文献１に記載の基礎ブロックや本体ブロックの凸部は、円錐台形状をなしており、位置決めと横方向の滑り抵抗として機能しているが、平面視で円状であるため、ブロックは凹凸部の土砂側の半円部分で土圧を受けなければならず、本体ブロックを高く積み上げなければならないコンクリート擁壁では、中詰めコンクリートが固まる前に基礎ブロックの凹凸部が土圧により破損し、基礎ブロック上の本体ブロックがズレて脱落してしまう恐れがあった。
【０００９】
また、基礎ブロックは、水平方向に複数並設する構造であるため、ブロック同士の接触部分が他の部分よりも強度が弱く、中詰めコンクリートが固まってもブロック同士の接触部分が土圧により破損してしまう恐れがあった。
【００１０】
本発明は、このような問題点に鑑みてなされたもので、施工時に土砂などの土圧でブロックの凹凸部が破損してしまうことを極力防止すると共に、施工後もブロック同士の接触部分の破損も極力防止することができる積みブロック用基礎ブロックを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
